Junraybiedt deGGJ-compensatiekast voor reactief vermogenom industriële faciliteiten te helpen de arbeidsfactor te verbeteren, reactieve vermogensverliezen te verminderen en de laagspanningsstroomdistributie te optimaliseren. Deze kast is ontworpen voor toepassingen met fluctuerende elektrische belastingen en past automatisch de blindvermogencompensatie aan om een stabielere systeemwerking te ondersteunen, het gebruik van transformatoren te verbeteren en bedrijven te helpen de elektriciteitskosten effectiever te beheren.

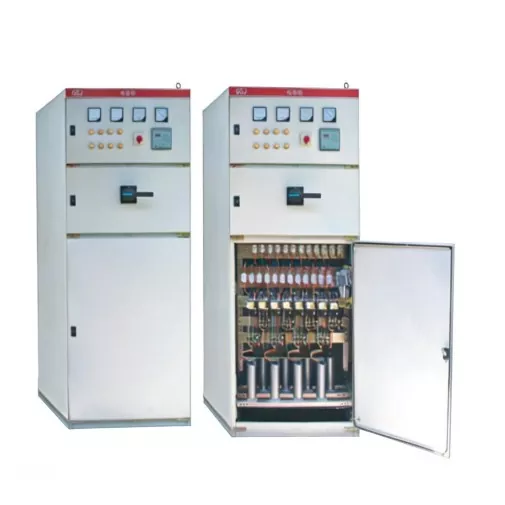

Een GGJ Reactive Power Compensation Cabinet is een belangrijk onderdeel van laagspanningsstroomdistributiesystemen, vooral in fabrieken en commerciële faciliteiten met aanzienlijke inductieve belastingen. Door condensatorbatterijen te wisselen op basis van de veranderende elektrische vraag, compenseert het reactief vermogen, verbetert de arbeidsfactor en vermindert onnodige stroom in distributielijnen. Het selecteren van de juiste compensatiecapaciteit, besturingsmethode en harmonische beschermingsconfiguratie draagt bij aan een betrouwbare werking en waarde op lange termijn. In deze gids wordt uitgelegd hoe de apparatuur werkt, wat de technische specificaties zijn, de belangrijkste voordelen, typische toepassingen en de factoren waarmee kopers rekening moeten houden voordat ze tot aanschaf overgaan.
Een GGJ Reactive Power Compensation Cabinet is een elektrisch laagspanningssamenstel dat is ontworpen om de arbeidsfactor te verbeteren door te compenseren voor reactief vermogen in een elektrisch distributienetwerk. Het integreert doorgaans condensatorbanken, schakelcomponenten, een compensatiecontroller, beveiligingsapparatuur en een metalen behuizing in één gecoördineerd systeem.
In industriële installaties heeft elektrische apparatuur zoals inductiemotoren, pompen, compressoren en ventilatoren reactief vermogen nodig om magnetische velden tot stand te brengen. Hoewel dit vermogen nodig is voor de werking van de apparatuur, verhoogt een overmatige reactieve stroom de stroom die door kabels en transformatoren vloeit, zonder direct bij te dragen aan een bruikbare mechanische output.
Het kabinet GGJ pakt dit probleem aan door capacitief blindvermogen te leveren nabij het distributienet. Dit vermindert de hoeveelheid reactief vermogen die uit het stroomopwaartse netwerk moet worden gehaald en helpt de algehele arbeidsfactor te verbeteren.
Het product van Junray is ontworpen voor stroomdistributiesystemen in fabrieken en andere toepassingen waarbij automatische compensatie het energiebeheer en het gebruik van apparatuur kan ondersteunen. Afhankelijk van de projectvereisten kan de kast worden geconfigureerd voor verschillende compensatiecapaciteiten en installatieomstandigheden.
Bezoek de productpagina van de GGJ Reactive Power Compensation Cabinet voor productdetails en configuratie-informatie.
Het werkingsprincipe van een GGJ Reactive Power Compensation Cabinet is gebaseerd op het matchen van de vraag naar blindvermogen van een belasting met een geschikte capacitieve voeding. Dit proces helpt onnodige blindstroom te verminderen en verbetert de relatie tussen actief vermogen en schijnbaar vermogen.
Een intelligente compensatiecontroller bewaakt elektrische parameters via spannings- en stroommeetsignalen. Op basis van de gemeten arbeidsfactor en de geconfigureerde besturingsinstellingen bepaalt deze of er extra condensatortrappen moeten worden aangesloten of losgekoppeld.
Wanneer een fabriek extra motoren of productieapparatuur start, kan de vraag naar reactief vermogen toenemen. De controller kan geschikte condensatortrappen schakelen om voor extra compensatie te zorgen. Wanneer apparatuur stopt en de vraag afneemt, kan de controller onnodige fasen uitschakelen om het risico op overcompensatie te verminderen.
De arbeidsfactor geeft aan hoe effectief een elektrisch systeem het geleverde schijnbaar vermogen omzet in actief vermogen. Een lage arbeidsfactor betekent doorgaans dat er meer stroom nodig is om een bepaalde hoeveelheid actief vermogen te leveren.
Voor een vereenvoudigd eenfasig of gebalanceerd driefasig systeem onder sinusoïdale omstandigheden kan de relatie worden uitgedrukt als:
Vermogensfactor = Actief vermogen / Schijnbaar vermogen
Het verbeteren van de arbeidsfactor kan de stroomgerelateerde verliezen in kabels en transformatoren verminderen, op voorwaarde dat het systeem op de juiste manier is ontworpen en geëxploiteerd. Het daadwerkelijke voordeel is afhankelijk van het bestaande belastingsprofiel, de geleiderweerstand, de bedrijfsuren, het elektriciteitstarief en de compensatie-instellingen.
In installaties met aanzienlijke niet-lineaire belastingen zijn harmonische metingen ook belangrijk. Condensatorbanken kunnen interageren met de systeemimpedantie en mogelijk bepaalde harmonischen versterken. Voor een goed ontworpen oplossing kunnen daarom seriereactoren of afzonderlijke apparatuur voor het beperken van harmonischen nodig zijn.
Voordat kopers een GGJ Reactive Power Compensation Cabinet kopen, moeten kopers de nominale spanning, frequentie, compensatiecapaciteit, regelstrategie, behuizingsbescherming en constructiematerialen beoordelen. Deze parameters bepalen of de apparatuur past bij het elektrische distributiesysteem en de werkomgeving.
| Parameter | Junray-productspecificatie | Selectieoverweging |
|---|---|---|
| Nominale spanning | Wisselstroom 380V | Bevestig de compatibiliteit met de distributiespanning op de locatie. |
| Nominale frequentie | 50 Hz | Zorg ervoor dat de frequentie van de lokale stroomvoorziening overeenkomt. |
| Compensatiecapaciteit | 50–500 kvar, aanpasbaar | Bereken de vereiste capaciteit op basis van de gemeten of beoordeelde belastingvraag. |
| Compensatiebereik vermogensfactor | 0,8–0,99 | Definieer het doel op basis van de nutsvoorzieningen en bedrijfsomstandigheden. |
| Schakelmodus | Intelligente dynamische nuldoorgangsschakeling | Evalueer belastingschommelingen en schakelfrequentie. |
| Beschermingsniveau | IP30 | Controleer of de installatieomgeving binnenshuis geschikt is. |
| Kastmateriaal | 8MF profielstaal en koudgewalste staalplaat met kunststofspuiten | Houd rekening met structurele sterkte, blootstelling aan corrosie en toegang tot onderhoud. |
| Installatiemethode | Op de vloer gemonteerd | Zorg voor voldoende ruimte voor installatie, ventilatie en onderhoud. |
Let op: Specificaties zijn gebaseerd op de productinformatie waarnaar wordt verwezen. Definitieve beoordelingen, componentselecties en beschermingsregelingen moeten bij Junray worden bevestigd aan de hand van de projectvereisten voordat u bestelt.
Het product ondersteunt verschillende condensatorcompensatieregelingen, waaronder ster- (Y), delta- (Δ) en gecombineerde Y+Δ-configuraties. De voor het product vermelde communicatieopties omvatten RS-232/RS-485-interfaces en optionele draadloze of GPRS-modules voor communicatie op afstand, afhankelijk van de geselecteerde configuratie.
Dankzij deze opties kunnen ingenieurs de kast beschouwen als onderdeel van een breder stroombewakings- en distributiebeheersysteem in plaats van als een geïsoleerd onderdeel.
Een goed geselecteerde compensatiekast voor reactief vermogen kan verschillende operationele en financiële voordelen bieden. De resultaten variëren afhankelijk van de belastingskarakteristieken, het systeemontwerp en het lokale beleid voor elektriciteitsfacturering.
Automatische condensatorschakeling helpt het distributiesysteem te reageren op de veranderende vraag naar blindvermogen. Het verbeteren van de arbeidsfactor kan faciliteiten helpen om aan de nutsvoorzieningen te voldoen en, waar van toepassing, de aan de arbeidsfactor gerelateerde kosten te verlagen. De werkelijke resultaten moeten na de inbedrijfstelling worden geverifieerd door middel van elektrische metingen.
Reactieve stroom draagt bij aan stroomgerelateerde verliezen in geleiders en transformatoren. Door de door stroomopwaartse apparatuur geleverde reactieve stroom te verminderen, kan compensatie deze verliezen onder geschikte bedrijfsomstandigheden verminderen. De mate van verliesreductie is afhankelijk van het elektrische netwerk en de locatie van de compensatieapparatuur.
Transformatoren hebben limieten die gebaseerd zijn op schijnbaar vermogen, niet alleen op actief vermogen. Wanneer reactief vermogen een aanzienlijk deel van de beschikbare capaciteit in beslag neemt, heeft de transformator mogelijk minder capaciteit beschikbaar voor extra actieve belastingen. Het corrigeren van de arbeidsfactor kan enige capaciteit aan schijnbaar vermogen vrijmaken voor de productievraag, hoewel de daadwerkelijk bruikbare capaciteit nog steeds moet worden gecontroleerd aan de hand van de nominale waarden van de transformator en de thermische limieten.
Dynamische compensatie kan variaties volgen die worden veroorzaakt door motorstarts, veranderende productieschema's en verschillende bedrijfsbelastingen. Nuldoorgangsschakeling is bedoeld om schakeltransiënten onder geschikte bedrijfsomstandigheden te verminderen. Een correcte beveiligingscoördinatie en inbedrijfstelling blijven essentieel voor betrouwbare prestaties.
Een lagere reactieve stroom, minder elektrische verliezen en een verbeterde arbeidsfactor kunnen bijdragen aan lagere bedrijfskosten. Bij een praktische investeringsbeoordeling moeten de aanschaf- en installatiekosten van het kabinet worden vergeleken met de verwachte besparingen, onderhoudsvereisten, bedrijfsuren en de elektriciteitstariefstructuur van de locatie.
De GGJ Reactive Power Compensation Cabinet is geschikt voor laagspanningsdistributiesystemen waarbij inductieve belastingen een aanzienlijke vraag naar reactief vermogen creëren. Typische toepassingen zijn onder meer de volgende.
Voorzieningen met talrijke aandrijvingen met variabele frequentie, gelijkrichters, lasmachines of andere niet-lineaire belastingen moeten de harmonische vervorming beoordelen voordat conventionele condensatorcompensatie wordt geïnstalleerd. Afhankelijk van de meetresultaten kan een kast met geschikte reactoren of een speciaal actief vermogenfilter geschikter zijn voor de toepassing.
Lees meer over aanvullende oplossingen voor stroomkwaliteit op de website van Junray voor elektrische laagspanningsapparatuur.
Het kiezen van de juiste GGJ Reactive Power Compensation Cabinet vereist meer dan het selecteren van een capaciteit op basis van de transformatorgrootte. Ingenieurs moeten de werkelijke vraag naar blindvermogen, belastingsvariatie, harmonische omstandigheden, installatiebeperkingen en toepasselijke elektrische vereisten evalueren.
Verzamel metingen van de netvoedingskwaliteit tijdens representatieve bedrijfsperioden. Registreer waar mogelijk actief vermogen, reactief vermogen, arbeidsfactor, spanning, stroom en belastingsvariatie. Metingen die alleen bij lichte belasting worden uitgevoerd, weerspiegelen mogelijk niet de compensatie die nodig is tijdens productiepieken.
Een veelgebruikte voorlopige berekening voor de benodigde condensatorcapaciteit is:
Qc = P × (bruin φ₁ − bruin φ₂)
Hier is Qc het vereiste compensatievermogen in kvar, P het actieve vermogen in kW, φ₁ de initiële arbeidsfactorhoek en φ₂ de beoogde arbeidsfactorhoek.
Deze formule geeft een schatting voor geschikte bedrijfsomstandigheden. Het uiteindelijke ontwerp moet rekening houden met de werkelijke belastingsvariatie, bestaande condensatorbanken, harmonischen, spanningsomstandigheden en het risico van overcompensatie.
Geleidelijk veranderende belastingen kunnen worden bediend door conventioneel gefaseerd schakelen, terwijl snel fluctuerende belastingen een snellere compensatiestrategie kunnen vereisen. De schakelmethode moet worden geselecteerd op basis van het belastingsprofiel en de door de fabrikant bevestigde configuratie.
Als er niet-lineaire belastingen aanwezig zijn, voer dan harmonische metingen uit of laat een professionele beoordeling van de netvoedingskwaliteit uitvoeren. Bevestig of ontstemde reactoren, harmonische filters of andere mitigatieapparatuur nodig zijn voordat u de kast specificeert.
Voordat u een inkooporder uitgeeft, bevestigt u:
Een correcte installatie is essentieel voor de veiligheid en effectiviteit van een GGJ-compensatiekast voor reactief vermogen. De apparatuur moet worden geïnstalleerd door gekwalificeerd elektrisch personeel in overeenstemming met de goedgekeurde tekeningen, instructies van de fabrikant en de toepasselijke lokale regelgeving.
Hoewel automatische compensatie de noodzaak voor handmatig schakelen vermindert, neemt dit niet de noodzaak van inspectie weg. Onderhoudspersoneel moet de bedrijfstemperaturen, ventilatiepaden, elektrische aansluitingen, condensatorconditie, controlleralarmen en tekenen van abnormaal geluid of oververhitting controleren.
Elektrische inspectie en onderhoud moeten worden uitgevoerd door gekwalificeerd personeel met gebruikmaking van de juiste isolatie- en veiligheidsprocedures. Condensatoren kunnen een elektrische lading behouden nadat de stroom is uitgeschakeld, dus de ontladings- en verificatieprocedures van de fabrikant moeten worden gevolgd voordat met het werk wordt begonnen.
De primaire functie is het verbeteren van de arbeidsfactor door capacitief reactief vermogen te leveren aan een laagspanningsdistributiesysteem. Dit kan de stroomopwaartse reactieve stroom verminderen, stroomgerelateerde verliezen verminderen en faciliteiten helpen voldoen aan de toepasselijke arbeidsfactorvereisten.
Het Junray-product waarnaar wordt verwezen, vermeldt een compensatiecapaciteit van 50–500 kvar, waarbij maatwerk mogelijk is. Het juiste vermogen moet worden bepaald op basis van de gemeten vraag naar reactief vermogen, de beoogde arbeidsfactor, het belastingsprofiel en de harmonische omstandigheden.
Het kan helpen om vermogensfactorgerelateerde boetes te verminderen of te voorkomen als het compensatiesysteem de juiste afmetingen heeft en wordt gebruikt. De daadwerkelijke factureringsresultaten zijn echter afhankelijk van de tariefregels, vraagpatronen en andere toepasselijke kosten van het nutsbedrijf. Besparingen moeten worden geëvalueerd aan de hand van locatiespecifieke gegevens in plaats van vooraf te veronderstellen.
Compensatie vermindert voornamelijk de reactieve stroom en kan de elektrische distributieverliezen verminderen. Het elimineert niet direct de actieve energie die productieapparatuur nodig heeft. Elke vermindering van het actieve energieverbruik hangt af van de vermeden verliezen en de bedrijfsomstandigheden van het systeem.
Het kan geschikt zijn, maar faciliteiten met frequentieregelaars moeten de harmonische vervorming en mogelijke resonantie beoordelen voordat ze condensatorcompensatie selecteren. Afhankelijk van de resultaten kunnen reactoren of speciale apparatuur voor het beperken van harmonischen nodig zijn.
Kopers moeten de bestaande arbeidsfactor, actieve belasting, beoogde arbeidsfactor, bedrijfsschema, nominale spanning en eventuele beschikbare metingen van de netvoedingskwaliteit opgeven. Een elektrotechnisch ingenieur of de fabrikant kan vervolgens de voorlopige kvar-vereiste berekenen en een geschikte configuratie bevestigen.
Geef de vereiste compensatiecapaciteit, spanning en frequentie, distributiesysteemtekeningen, belastingskarakteristieken, harmonische informatie, behuizingsvereisten, voorkeurscomponenten, communicatiebehoeften en bestemming op. Deze gegevens helpen de leverancier bij het voorbereiden van een configuratie die aansluit bij het project.
Een GGJ Reactive Power Compensation Cabinet kan een waardevolle investering zijn voor industriële en commerciële faciliteiten die op zoek zijn naar een betere arbeidsfactor, lagere reactieve stroom, verbeterd gebruik van transformatoren en een efficiëntere laagspanningsdistributie. De effectiviteit ervan hangt af van nauwkeurige capaciteitsselectie, geschikte schakelcontrole, beoordeling van harmonischen, juiste installatie en voortdurende inspectie. Door vóór aanschaf de werkelijke vraag naar elektriciteit en de projectvereisten te evalueren, kunnen bedrijven een compensatieoplossing kiezen die een betrouwbare werking en meetbare waarde op de lange termijn ondersteunt.
Junray biedt GGJ reactieve stroomcompensatiekasten voor industriële stroomdistributietoepassingen, met configureerbare compensatiecapaciteit en besturingsopties om aan verschillende projectbehoeften te voldoen. Als u een nieuwe installatie plant of een bestaand elektrisch systeem upgradet,neem contact met ons opom vandaag nog uw technische vereisten te bespreken, een offerte op maat aan te vragen en een geschikte oplossing voor blindvermogencompensatie voor uw instelling te vinden.
