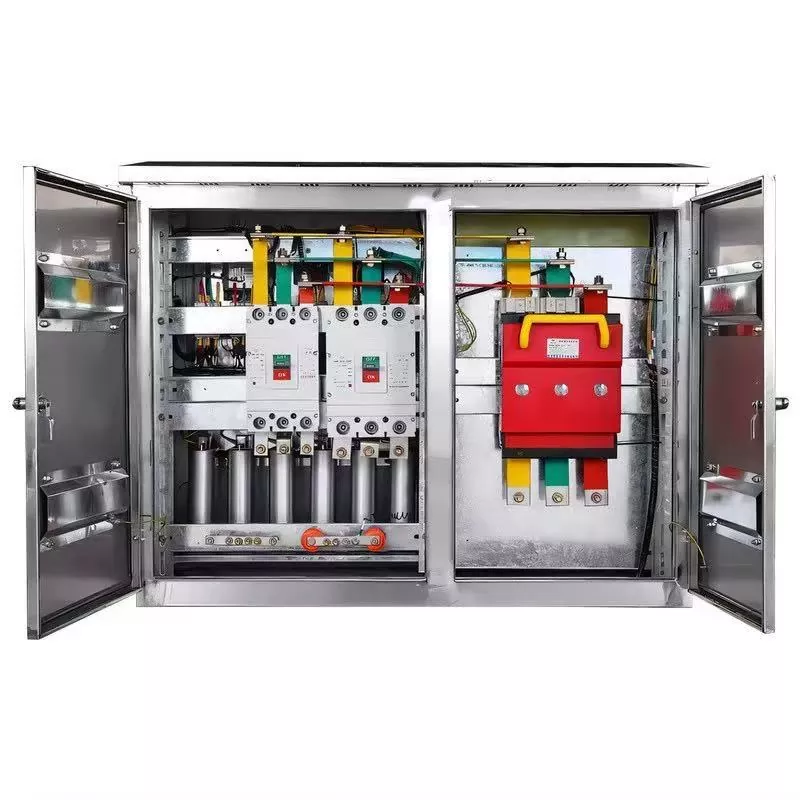

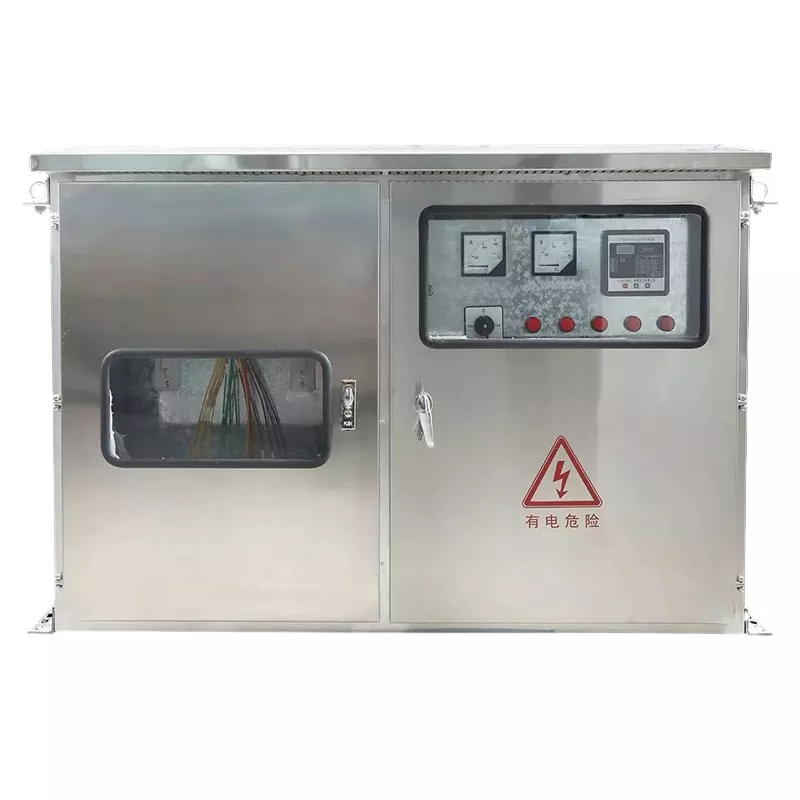

JP Verdeelkast

De JP Distribution Cabinet is een uitgebreid distributieapparaat dat speciaal is ontworpen voor laagspanningsstroomdistributiescenario's buitenshuis. De kernpositionering is een ideaal product voor renovatie van het elektriciteitsnet in de stad en op het platteland, en het is ook geschikt voor diverse vereisten voor laagspanningsstroomdistributie buitenshuis. Deze apparatuur integreert meerdere functies, zoals meting, uitgaande lijnen en blindvermogencompensatie, en beschikt over uitgebreide beveiligingsfuncties, waaronder bescherming tegen kortsluiting, overbelasting, overspanning en lekkage. Het is compact van formaat, esthetisch aantrekkelijk qua uiterlijk en economisch praktisch. Het kan direct worden geïnstalleerd op de palen van op palen gemonteerde transformatoren voor buitengebruik, zonder dat er complexe installatiefunderingen nodig zijn. Als distributieapparaat voor buitengebruik is het kastlichaam gemaakt van verdikte koudgewalste staalplaten of roestvrij staal, uitgerust met regenbestendige structuren voor buitengebruik, en is het oppervlak behandeld met elektrostatisch spuiten op hoge temperatuur. Het heeft uitstekende anti-verouderings-, corrosiebestendige, zonwerende en regendichte eigenschappen en kan lange tijd stabiel functioneren in buitenomgevingen in de open lucht. Het is compatibel met AC 50 Hz, nominale spanningen van 380 V/220 V laagspanningsstroomdistributiesystemen. Installatie en onderhoud zijn eenvoudig, waardoor het een betrouwbare keuze is voor stroomdistributie buitenshuis.

Technische specificaties

Hoe zit het met de beschermingsmogelijkheden buitenshuis?

De JP-verdeelkast heeft een dubbel structuurontwerp van professionele regenschermen en rubberen afdichtingsstrips, gecombineerd met een algeheel afdichtingsproces, om een ​​drievoudig beschermingssysteem te vormen. Het beschermingsniveau kan IP54 bereiken, wat effectief stof, water en zonlicht kan voorkomen. Het isoleert wind en regen buitenshuis, evenals het binnendringen van stof, volledig en is geschikt voor ruwe omgevingen zowel buiten als in de open lucht. Zelfs bij langdurige blootstelling aan de zon en regen kan de unit stabiel blijven functioneren zonder dat u zich zorgen hoeft te maken over schade veroorzaakt door omgevingsfactoren aan de apparatuur.

Is de functionele configuratie voltooid?

Het doorbreekt de beperking van de enkele functie van traditionele distributieapparatuur en integreert functies zoals distributiecontrole, vermogensmeting, blindvermogencompensatie en lekbescherming. Het kan op flexibele wijze verschillende elektrische componenten assembleren, zoals stroomonderbrekers, elektriciteitsmeters, condensatorcompensatie, transformatoren, lekbescherming, enz., zonder dat er extra afstemming van andere apparatuur nodig is. Het kan in één stap voldoen aan de volledige procesdistributiebehoeften van landelijke distributiegebieden, parken, enz., de distributielink vereenvoudigen en de aanschaf- en implementatiekosten verlagen.

Voldoet het proces aan de normen?

We volgen strikt de nationale veiligheidsvoorschriften voor ontwerp en productie. We gebruiken nationale standaardprocessen om te bouwen, uit te rusten met een compleet aardingssysteem en een vergrendelingsbeveiliging met vijf preventieve maatregelen, en te combineren met een stevig antidiefstaldeurslot. De JP Distribution Cabinet maakt gebruik van een volledig afgerond slijpproces, zonder bramen. Het is veiliger in gebruik en voldoet volledig aan de acceptatienormen voor energietechniek. Het kan direct worden gebruikt in verschillende formele energiedistributieprojecten, zoals gemeentelijke, landelijke elektriciteitsnetten en parken, zonder dat aanvullende aanpassingen nodig zijn.

Hoe duurzaam is het voor gebruik buitenshuis?

Kies voor het buitenspecifieke elektrostatische poedercoatingproces op hoge temperatuur, gecombineerd met verdikte koudgewalste staalplaten of roestvrijstalen kasten. Het heeft uitstekende anti-verouderingsprestaties. Zelfs als het langdurig wordt blootgesteld aan zon en regen, zal het niet snel last krijgen van veroudering, roest of afbladderende verf. Het is zeer duurzaam en resistent, waardoor de frequentie en kosten van onderhoud in de toekomst aanzienlijk worden verminderd, de levensduur van de apparatuur wordt verlengd en wordt voldaan aan de vereisten voor langdurig gebruik buitenshuis.

Is er bliksembeveiliging voor gebruik buitenshuis?

Om het pijnpunt van de stroomdistributie buitenshuis, die gevoelig is voor blikseminslagen, aan te pakken, integreert JP Distribution Cabinet speciaal bliksembeveiligingsmodules, die effectief blikseminslag kunnen weerstaan ​​en schade aan apparatuur en leidingen veroorzaakt door blikseminslagen kunnen voorkomen. Het is perfect geschikt voor scenario's voor stroomdistributie buitenshuis in landelijke gebieden en andere omgevingen voor stroomdistributie buitenshuis, waardoor het bliksemgevaar bij stroomdistributie buitenshuis volledig wordt geëlimineerd en de veilige en stabiele werking van het stroomdistributiesysteem wordt gegarandeerd.

Kan het voldoen aan de eisen van verschillende projecten?

Het ondersteunt maatwerk op basis van de capaciteit van elk transformatorgebied. Afhankelijk van de werkelijke behoeften van verschillende projecten, biedt het niet-standaard diensten op het gebied van afmetingen, gatopening en schema-aanpassing, waarbij het zich flexibel aanpast aan de stroomdistributiebehoeften van landelijke transformatorgebieden, buitengemeenschappen, industrieparken en andere verschillende scenario's. Ongeacht de projectschaal of verschillen in vereisten, het kan het aanpassingsvermogen van het project nauwkeurig matchen en verbeteren.

Welke scenario's zijn ermee compatibel?

Het JP Distribution Cabinet, met zijn uitstekende prestaties op het gebied van bescherming buitenshuis en flexibel aanpassingsvermogen, wordt veel gebruikt in verschillende scenario's voor laagspanningsdistributie buitenshuis: distributiegebieden op het platteland, uitgebreide laagspanningsdistributie buitenshuis in dorpen en steden, waardoor het elektriciteitsnet op het platteland wordt verbeterd; buitendistributie in woonwijken en distributieruimten voor eigendommen, waardoor de veiligheid van buitendistributie in woonwijken wordt gewaarborgd; buitendistributie in industrieparken en fabrieksranden, waardoor stabiele stroomondersteuning wordt geboden voor industriële productie; buitendistributie voor gemeentelijke wegverlichting, laadpalen en waterpompstations, die voldoen aan de behoeften van gemeentelijke techniek; tijdelijke bouwstroomvoorziening voor infrastructuurprojecten, aansluiting op het fotovoltaïsche net en renovatieprojecten voor distributiegebieden, die voldoen aan zowel de tijdelijke als de lange termijn behoeften aan energiedistributie, die uitgebreide distributiescenario's buitenshuis omvatten en de kernstandaard worden voor laagspanningsdistributie buitenshuis.

Overzicht van renovatieprojecten

I. Projectprofiel

Dit project omvat de modernisering van het elektriciteitsnet op het platteland en de bijbehorende aanpassing voor gedistribueerde fotovoltaïsche (PV) integratie; het is geclassificeerd als een door State Grid gestandaardiseerd renovatieproject op het platteland. Het gebied bedient een cluster van landelijke huishoudens. De bestaande distributieapparatuur was verouderd, de lay-outs van laagspanningsvoedingen waren ongeorganiseerd en er was een gebrek aan gecentraliseerde blindvermogencompensatie en uitgebreide bescherming tegen aardlekken. Bovendien veroorzaakte de toevoeging van talloze op het dak gedistribueerde PV-systemen aanzienlijke spanningsschommelingen, lage vermogensfactoren en ernstige lijnverliezen, resulterend in chronische problemen zoals onstabiele spanning aan de lijnuiteinden en boetes voor ondermaatse prestaties van de arbeidsfactor.

Om de laagspanningsdistributie te standaardiseren, gecentraliseerde blindvermogencompensatie te implementeren, de bescherming tegen aardlekken te verbeteren en te voldoen aan de vereisten voor aansluiting op het PV-net, worden gestandaardiseerde geïntegreerde buitenverdeelkasten (JP-kasten) geïnstalleerd aan de laagspanningszijde van elke distributietransformator. Deze kasten integreren meting, stroomverdeling, bescherming, blindvermogencompensatie en PV-aansluitklemmen, waardoor een gestandaardiseerde, intelligente en verliesarme werking van het distributiegebied mogelijk wordt.

II. Problemen voorafgaand aan de retrofit

Lage arbeidsfactor: Landelijke belastingen bestaan ​​voornamelijk uit inductieve apparatuur zoals waterpompen, ventilatoren en huishoudelijke apparaten. Zonder gecentraliseerde compensatie bleef de machtsfactor consequent onder de 0,85, wat financiële boetes opleverde.

Hoge lijnverliezen en onstabiele spanning: laagspanningsvoedingen hadden geen sectiebescherming en hadden ongeorganiseerde bedrading, wat resulteerde in aanzienlijke spanningsdalingen; De spanningsniveaus waren buitensporig hoog tijdens de nachtelijke uren buiten de spits en te laag tijdens de piekverbruiksperioden.

Gebrek aan veiligheidsbescherming: De oorspronkelijke opstelling ontbeerde een uniforme bescherming tegen aardlekken, overbelasting en kortsluiting; gevaarlijke bedradingspraktijken, zoals ongeoorloofde verbindingen en lekkage in huishoudelijke leidingen, brachten risico's van elektrische schokken en brand met zich mee.

Aanzienlijke spanningsschommelingen als gevolg van aansluiting op het PV-net: bij PV-systemen op daken die zelf opgewekte stroom gebruiken en overtollige elektriciteit terugleveren aan het net, veroorzaakte de omgekeerde stroomstroom spanningsdrift en buitensporige schommelingen, waardoor de veiligheid van de elektrische apparatuur van de bewoners in gevaar kwam.

Niet-gestandaardiseerde apparatuur en moeilijke O&M: In het verouderende distributiegebied ontbrak het aan gestandaardiseerde geïntegreerde apparatuur; componenten waren verspreid, het oplossen van problemen verliep traag en het op afstand monitoren van gegevens was onmogelijk. III. Apparatuurconfiguratieplan

In overeenstemming met de State Grid-normen voor de aanleg van elektriciteitsnetwerken op het platteland en de bedrijfsomstandigheden van PV-geïntegreerde distributiegebieden, is elke distributiezone uniform uitgerust met een geïntegreerde laagspanningsverdeelkast van het type JP. Deze unit integreert de inkomende schakelaar, meerdere uitgaande circuits, intelligente blindvermogencompensatie, meting en gegevensverzameling, aardlekbeveiliging en een slimme distributieterminal, geschikt voor installatie op palen of op de grond.

Specificaties kernapparatuur

Model: JP Outdoor Geïntegreerde Verdeelkast (Rural Grid Standard)

Toepasselijke capaciteit: distributiezones van 100 kVA/200 kVA

Nominale spanning: 0,4 kV driefasig vierdraadssysteem

Kaststructuur: buiten regen- en stofdicht ontwerp; hoge sterkte stalen plaat met elektrostatische poedercoating; volledig gesloten antidiefstalstructuur

Geïntegreerde functies: hoofdbescherming voor inkomende lijnen, meerdere uitgaande circuits, intelligente dynamische blindvermogencompensatie, energiemeting, gegevensverzameling op afstand, aardlekbeveiliging

Compensatiemethode: Intelligente, op een controller gebaseerde dynamische schakeling; automatische aanpassing van de blindvermogencapaciteit op basis van belasting en PV-output

Beschermingsgraad: IP54 (regendicht, stofdicht, condensatiebestendig, manipulatiebestendig); geschikt voor blootgestelde buitenomgevingen

Installatiemethode: Op paal gemonteerd (op transformatorpaal) of op de grond gemonteerd; gemakkelijke installatie en gestandaardiseerde lay-out

IV. Hoogtepunten van constructie en toepassing

Geïntegreerd ontwerp en standaardisatie: Consolideert functies voor stroomdistributie, compensatie, meting, bescherming en bewaking in één enkele eenheid; lost problemen op met verspreide apparatuur en rommelige bedrading; voldoet volledig aan de State Grid-normen voor de aanleg van distributiezones.

Dynamische reactieve vermogenscompensatie voor PV-zones: Schakelt automatisch condensatoren op basis van belastingsschommelingen, zoals een hoge PV-uitvoer overdag en geen uitvoer 's nachts, om problemen zoals overspanning van de PV-netaansluiting en instabiliteit van de arbeidsfactor op te lossen.

Meerdere veiligheidsbeschermingen: Uitgerust met bescherming tegen kortsluiting, overbelasting, aardlekkage en faseverlies; isoleert fouten in individuele circuits om wijdverbreide stroomuitval en elektrische brandgevaar te voorkomen.

Hoge buitenduurzaamheid: volledig gesloten, regendichte en stofdichte structuur; is bestand tegen barre landelijke omgevingen die worden gekenmerkt door direct zonlicht, regen en aanzienlijke temperatuurschommelingen; ondersteunt een langdurige, onderhoudsvrije werking. Intelligent Remote Operations and Maintenance (O&M): Integreert intelligente distributietransformatorterminals om op afstand monitoring van gegevens over spanning, stroom, arbeidsfactor en energieverbruik mogelijk te maken, waardoor vroegtijdige waarschuwing bij fouten en verfijnd O&M-beheer mogelijk wordt gemaakt.

V. Operationele resultaten na retrofitting

Volledige eliminatie van vermogensfactorboetes: De vermogensfactor van het distributiegebied wordt stabiel verbeterd tot boven de 0,95, waardoor volledig wordt voldaan aan de beoordelingsnormen van State Grid en alle vermogensfactorgerelateerde boetes worden geëlimineerd.

Aanzienlijke vermindering van verliezen en energiebesparingen: Lijnverliezen op laagspanningslijnen worden drastisch verminderd, waardoor lijnverliezen in het distributiegebied binnen de standaardlimieten blijven en jaarlijks een aanzienlijke hoeveelheid elektriciteit wordt bespaard.

Stabiele spanningskwaliteit die voldoet aan de normen: Onderdrukt effectief spanningsschommelingen veroorzaakt door op het elektriciteitsnet aangesloten PV-systemen en balanceert piek-/dalspanningsniveaus, waardoor problemen met onstabiele huisspanning en het onvermogen om elektrische apparaten correct te bedienen grondig worden opgelost.

Sterk verbeterde elektrische veiligheid: Beschikt over onafhankelijke aftakkingsbescherming en nauwkeurige uitschakeling bij aardlek- en kortsluitfouten, waardoor ongelukken met elektrische schokken en elektrische branden in het distributiegebied effectief worden voorkomen.

Intelligente en gestandaardiseerde O&M: Maakt monitoring en controle van gegevens op afstand mogelijk, snelle en nauwkeurige foutlokalisatie en een aanzienlijke vermindering van de O&M-werklast, waardoor het distributiegebied bij de eerste poging de standaardisatie-acceptatie-inspecties doorstaat.

VI. Samenvatting van de casus

De geïntegreerde verdeelkast van JP is een door het State Grid gestandaardiseerd kernapparaat voor elektriciteitsnetten op het platteland, distributiegebieden buitenshuis, gedistribueerde PV-integratie en de aanpassing van verouderde distributiegebieden. Door de integratie van stroomdistributie, blindvermogencompensatie, meting, bescherming en intelligente monitoring biedt het unieke voordelen zoals lage kosten, snelle installatie, hoge beschermingsgraad en onderhoudsvrije werking. Het is de voorkeursterminaldistributieapparatuur voor de gestandaardiseerde constructie van laagspanningsdistributiegebieden, verliesvermindering, efficiëntieverbetering en verbetering van de veiligheid.
