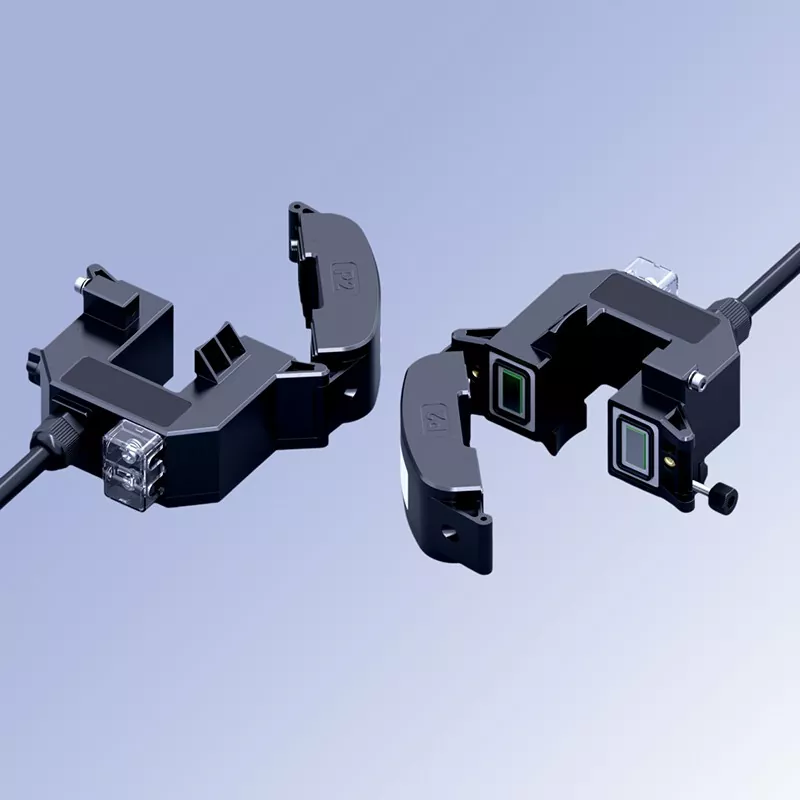

Hoe kan een Cthw6 waterdichte stroomtransformator voor buiten de monitoring van laagspanningsvermogen vereenvoudigen

Junray elektrischvervaardigt deCthw6 waterdichte stroomtransformator voor buitenvoor retrofits voor laagspanningsstroomdistributie, energiemonitoring, meting en beveiligingstoepassingen. De gesplitste kernstructuur maakt installatie rond bestaande kabels of rails mogelijk zonder geleiders door te snijden, waardoor de installatietijd wordt verkort en onnodige stroomonderbrekingen worden voorkomen.

Een stroomtransformator is een belangrijk sensorcomponent voor het meten en bewaken van elektrische stroom in distributiesystemen. Voor bestaande faciliteiten kan het installeren van conventionele transformatoren met gesloten kern echter het loskoppelen van de kabels, het verwijderen van de rail of geplande uitschakelingen vereisen. Het CTHW6-ontwerp pakt deze uitdagingen aan met een open-dicht split-core-structuur, uiterst nauwkeurige magnetische kern, geïsoleerde vlamvertragende behuizing en een waterdicht verbindingsontwerp. Deze kenmerken maken hem geschikt voor industriële installaties, commerciële gebouwen, distributiekasten, fotovoltaïsche systemen, energieopslagtoepassingen en EV-laadinfrastructuur waar betrouwbare stroomverwerving en gemakkelijke retrofit-installatie belangrijk zijn.

Inhoudsopgave

1. Wat is een Cthw6 waterdichte stroomtransformator voor buiten?
2. Waarom is een split-core-ontwerp belangrijk voor retrofits van stroomdistributies?
3. Welke belangrijke kenmerken ondersteunen een betrouwbare stroommeting?
4. Cthw6 Technische kenmerken in één oogopslag
5. Hoe wordt de transformator geïnstalleerd?
6. Waar kan de transformator worden gebruikt?
7. Waar moeten kopers rekening mee houden vóór de selectie?
8. Wat laat een echte retrofittoepassing zien?
9. Veelgestelde vragen

Wat is een Cthw6 waterdichte stroomtransformator voor buiten?

Een stroomtransformator, gewoonlijk CT genoemd, zet een hoge primaire stroom om in een kleinere secundaire stroom die veilig kan worden gemeten door meters, bewakingsterminals of beveiligingsapparatuur. In laagspanningsdistributiesystemen kunnen operators hierdoor nuttige elektrische gegevens verkrijgen zonder gevoelige meetapparatuur rechtstreeks op de volledige primaire stroom aan te sluiten.

De CTHW6-serie is speciaal ontworpen voor toepassingen waarbij bestaande stroomcircuits moeten worden gemonitord of geüpgraded. In tegenstelling tot traditionele massieve transformatoren kan de split-core constructie worden geopend en rond een bestaande kabel of stroomrail worden geklemd. Dit maakt het bijzonder nuttig wanneer de elektrische infrastructuur al in gebruik is en uitgebreide herbedrading ongewenst is.

De buitengerichte constructie combineert bovendien een geïsoleerde technische kunststof behuizing met interne epoxy-inkapseling en een waterdichte kabelaansluiting. Deze ontwerpelementen helpen de transformator bestand te zijn tegen vocht, stof, temperatuurveranderingen en andere omstandigheden die voorkomen in distributieapparatuur en buiteninstallaties.

Waarom is een split-core-ontwerp belangrijk voor retrofits van stroomdistributies?

Retrofitprojecten stellen andere eisen dan nieuwe elektrische installaties. Wanneer een nieuwe verdeelkast wordt gemonteerd, kunnen ingenieurs ruimte reserveren en conventionele doorgaande transformatoren installeren voordat deze worden ingeschakeld. Een bestaande faciliteit beschikt mogelijk niet over deze flexibiliteit.

Traditionele installatie kan bestaan ​​uit het loskoppelen van geleiders of het demonteren van rails. Afhankelijk van de faciliteit kan dit resulteren in productieonderbrekingen, extra arbeid en ingewikkelde coördinatie van uitval. Een split-core transformator biedt een andere aanpak: de behuizing gaat open, de geleider wordt door de opening geplaatst en de behuizing wordt gesloten en vergrendeld.

Belangrijkste retrofitvoordelen

• Minder installatieonderbreking:Bestaande kabels hoeven voor de split-core installatiemethode niet te worden doorgeknipt.
• Snellere veldinstallatie:De open-dicht-structuur vereenvoudigt de positionering rond bestaande geleiders.
• Lagere wijzigingsvereisten:Bestaande distributie-indelingen kunnen behouden blijven in plaats van uitgebreid opnieuw te worden opgebouwd.
• Flexibele monitoring-upgrades:Extra stroomdetectie kan in bestaande circuits worden geïntroduceerd.
• Betere geschiktheid voor bedrijfsfaciliteiten:Dit is nuttig wanneer het minimaliseren van geplande stilstand een belangrijke projectvereiste is.

Voor veiligheidskritische elektrische werkzaamheden moet de installatie altijd worden uitgevoerd door voldoende gekwalificeerd personeel, volgens de toepasselijke elektrische veiligheidsprocedures. Een split-core ontwerp verbetert het installatiegemak, maar neemt de noodzaak van veilige werkmethoden niet weg.

Welke belangrijke kenmerken ondersteunen een betrouwbare stroommeting?

Zeer nauwkeurige magnetische kern

De transformator maakt gebruik van een korrelgeoriënteerde siliciumstalen kern die is ontworpen om een ​​hoge magnetische permeabiliteit, laag magnetisch verlies en een breed lineair werkbereik te bieden. De productinformatie specificeert meetnauwkeurigheid van klasse 0,5/0,5S en ondersteunt toepassingen waarbij stabiele stroomgegevens vereist zijn voor metingen en monitoring.

Veilige mechanische vergrendeling

Nadat de geleider in de opening is geplaatst, worden de twee behuizingsdelen gesloten en vastgezet met een borgschroef. Een goede sluiting zorgt voor een consistente uitlijning van de magnetische kern, wat belangrijk is voor de meetstabiliteit.

Vlamvertragend geïsoleerde behuizing

De behuizing is vervaardigd uit zeer sterk, vlamvertragend technisch plastic. Interne, vacuümgegoten epoxy-inkapseling biedt extra bescherming tegen vocht, stof en corrosie en verbetert tegelijkertijd de isolatieprestaties.

Duidelijke polariteitsidentificatie

P1/P2-markeringen en polariteitsindicatoren voor secundaire aansluitingen zijn duidelijk aangegeven op het product. Dit helpt technici bij het correct tot stand brengen van de primaire en secundaire aansluitingen tijdens installatie en inbedrijfstelling.

Waterdichte kabelaansluiting

Bij de uitgangsaansluiting is een waterdichte kabelwartel ingebouwd. Voor installaties buitenshuis of bijzonder vochtige installaties kan extra afdichting bij bedradingsaansluitingen de bescherming van het milieu verder verbeteren.

Cthw6 Technische kenmerken in één oogopslag

Kopers moeten de vereiste transformatieverhouding, openingsafmetingen, geleidertype, nauwkeurigheidsklasse, installatieomgeving en secundaire uitgangsvereisten bevestigen voordat ze bestellen. Aangepaste niet-standaard specificaties kunnen ook worden besproken op basis van projectvereisten.

Hoe wordt de transformator geïnstalleerd?

Het open-dicht-ontwerp is bedoeld om installatie ter plaatse eenvoudiger te maken. Een typische installatievolgorde omvat de volgende stappen:

1. Draai de borgschroef aan de zijkant los en open de transformatorbehuizing.
2. Plaats de kabel of stroomrail door het midden van de opening.
3. Zorg ervoor dat de geleider goed gecentreerd is en de behuizing niet hindert.
4. Sluit het bovenste en onderste gedeelte en draai de borgschroef stevig vast.
5. Open het transparante aansluitdeksel en sluit de secundaire bedrading aan volgens de polariteitsmarkeringen.
6. Inspecteer de mechanische sluiting, bedrading, isolatie en meetsignaal vóór inbedrijfstelling.

Een belangrijk veiligheidspunt is dat een secundair CT-circuit niet open mag blijven terwijl de primaire geleider onder spanning staat. Een open secundaire kan een gevaarlijke spanning genereren. Gekwalificeerde elektriciens moeten daarom tijdens de installatie, het testen en het onderhoud de instructies van de fabrikant en de toepasselijke elektrische veiligheidseisen opvolgen.

Waar kan de transformator worden gebruikt?

De combinatie van split-core installatie en milieubescherming maakt de CTHW6 geschikt voor een breed scala aan elektrische laagspanningsbewakingstoepassingen.

Industriële energiemonitoring

Productielijnen, pompen, ventilatoren, compressoren, werktuigmachines en andere elektrische belastingen kunnen worden bewaakt door middel van stroommetingen. Deze gegevens kunnen de analyse van de werking van apparatuur en het energiebeheer ondersteunen.

Commerciële en gebouwendistributie

Kantoorgebouwen, commerciële complexen, ziekenhuizen en datacenters bevatten vaak meerdere vertakkingscircuits die monitoring vereisen. Split-core transformatoren kunnen upgrades van bestaande distributiesystemen vereenvoudigen.

Slimme stroomverdeling

De transformator kan worden geïntegreerd met multifunctionele vermogensmeters, intelligente bewakingsterminals en andere elektrische bewakingsapparatuur ter ondersteuning van de huidige gegevensverzameling en bewaking op afstand.

Hernieuwbare energie en EV-infrastructuur

Fotovoltaïsche, op het elektriciteitsnet aangesloten kasten, energieopslagsystemen en EV-laadinfrastructuur kunnen stroomdetectie vereisen voor operationele monitoring en bescherming. De juiste CT-verhouding en mechanische afmetingen moeten worden geselecteerd op basis van het daadwerkelijke circuit.

Retrofits van distributiesystemen

Verouderde elektrische installaties zijn een bijzonder relevante toepassing. In plaats van een hele verdeelkast opnieuw te ontwerpen, kunnen ingenieurs stroombewaking toevoegen aan geselecteerde circuits met behulp van een geschikte split-core configuratie.

Waar moeten kopers rekening mee houden vóór de selectie?

Het selecteren van een stroomtransformator moet beginnen met de elektrische en mechanische vereisten van het doelcircuit, in plaats van simpelweg een model te kiezen op basis van uiterlijk. De volgende punten moeten vóór de aanbesteding worden bevestigd:

• Primaire stroom:Bevestig de normale en maximale stroom van het circuit.
• Huidige verhouding:Zorg ervoor dat de CT-ratio overeenkomt met de meter, het bewakingsapparaat of het beveiligingssysteem.
• Openingsgrootte:Zorg ervoor dat de kabel of rail zonder interferentie door de opening kan gaan.
• Dirigentconfiguratie:Controleer of bij de installatie gebruik wordt gemaakt van een ronde kabel of een rechthoekige rail.
• Nauwkeurigheidseis:Bepaal of het project standaard meetnauwkeurigheid of een meer gespecialiseerde meetspecificatie vereist.
• Omgevingsomstandigheden:Houd rekening met blootstelling aan de buitenlucht, vochtigheid, stof, temperatuur, trillingen en mogelijke chemische verontreiniging.
• Secundaire verbinding:Bevestig de terminalconfiguratie en polariteitsvereisten van het aangesloten apparaat.
• Installatieruimte:Controleer of er voldoende ruimte beschikbaar is voor het openen en vergrendelen van de split-core behuizing.

Een betrouwbare leverancier moet op basis van deze parameters hulp kunnen bieden bij de modelkeuze. Dit is vooral waardevol voor retrofitprojecten met veel verschillende kabelgroottes of circuitspecificaties.

Wat laat een echte retrofittoepassing zien?

Een gedocumenteerd retrofitproject waarbij een precisiehardware- en spuitgietfabriek in Dongguan betrokken was, illustreert de praktische waarde van split-core stroomtransformatoren. De faciliteit bevatte 86 laagspanningsdistributiecircuits voor spuitgieten, stempelen, matrijsverwerking, koeling, hijsen, verlichting en andere belastingen.

Het bestaande systeem ontbeerde een adequate aardlekstroombewaking. Conventionele retrofitmethoden zouden uitgebreide aanpassingen aan de geleider en productiestops vereisen. Het project maakte daarom gebruik van te openen split-core transformatoren, geselecteerd op basis van de afmetingen van de geleider.

Volgens de door Junray Electrical gepubliceerde projectinformatie zijn de installatie en inbedrijfstelling van alle 86 eenheden in vijf dagen voltooid. Het systeem zorgde vervolgens voor reststroombewaking op takniveau, waardoor abnormale circuits sneller konden worden geïdentificeerd. Het project meldde ook dat de tijd voor het oplossen van problemen na de retrofit daalde van gemiddeld 3,5 uur naar minder dan 20 minuten.

Dit voorbeeld demonstreert een belangrijk principe voor de planning van elektrische retrofits: de waarde van een stroomtransformator is niet beperkt tot zijn meetfunctie. Installatiemethode, omgevingsbestendigheid, compatibiliteit met bewakingsapparatuur en onderhoudbaarheid kunnen allemaal de algehele effectiviteit van een distributie-upgrade beïnvloeden.

Voor aanvullende productinformatie kunnen kopers de productpagina Cthw6 Outdoor Waterproof Current Transformer bekijken en het assortiment instrumenttransformatoren van Junray Electrical verkennen voor verschillende elektrische bewakingsvereisten.

Veelgestelde vragen

Wat is het belangrijkste voordeel van een CTHW6 split-core stroomtransformator?

Het belangrijkste installatievoordeel is de open-dicht-structuur, waardoor de transformator rond een bestaande kabel of stroomrail kan worden geplaatst zonder de geleider door te snijden. Dit maakt het nuttig voor retrofit- en monitoringprojecten voor laagspanningsdistributie.

Kan de CTHW6 buitenshuis worden gebruikt?

Ja. Het product is ontworpen voor buitentoepassingen en omvat een geïsoleerde kunststof behuizing, epoxy-inkapseling en een waterdichte kabelaansluiting. Extra afdichting kan worden aanbevolen voor bedradingsterminals in bijzonder vochtige omgevingen.

Welke nauwkeurigheidsklasse ondersteunt de CTHW6?

De gepubliceerde productinformatie specificeert meetnauwkeurigheid van klasse 0,5/0,5S. De exacte specificatie moet vóór de aanschaf worden bevestigd aan de eisen van de beoogde meter en het elektrische bewakingssysteem.

Kan het bestaande kabels monitoren zonder ze los te koppelen?

De gespleten kernstructuur is speciaal ontworpen voor installatie rond bestaande kabels of rails, waardoor het niet nodig is de geleider door te snijden. Werkzaamheden onder spanning mogen echter alleen worden uitgevoerd door gekwalificeerd personeel en volgens de toepasselijke veiligheidsprocedures.

Welke informatie is nodig bij het selecteren van een CTHW6-model?

Belangrijke selectie-informatie omvat primaire stroom, vereiste stroomverhouding, geleidertype, kabel- of railafmetingen, openingsgrootte, nauwkeurigheidsvereiste, installatieomgeving en secundaire aansluitvereisten.

Levert Junray Electrical maatwerk?

Ja. Junray Electrical stelt dat niet-standaard specificaties kunnen worden aangepast op basis van installatieafmetingen en parametervereisten. Het technische team kan ook begeleiding bij modelkeuze en technische ondersteuning na verkoop bieden.

Conclusie

Een goed ontworpen stroomtransformator kan elektrische monitoring praktischer maken en tegelijkertijd de modernisering van bestaande laagspanningsdistributiesystemen ondersteunen. Met zijn split-core structuur, klasse 0,5/0,5S nauwkeurigheidsspecificatie, geïsoleerde vlamvertragende behuizing, epoxy-inkapseling en waterdicht aansluitontwerp is de CTHW6 geschikt voor toepassingen waarbij installatieflexibiliteit en betrouwbare stroomopname belangrijk zijn. Als u een distributierenovatie, een energiemonitoringproject of een toepassing voor elektrische monitoring buitenshuis plant,neem contact met ons opbij Junray Electrical met uw stroomsterkte, geleiderafmetingen, nauwkeurigheidsvereisten en toepassingsomstandigheden om de modelselectie en een geschikte oplossing op maat te bespreken.
