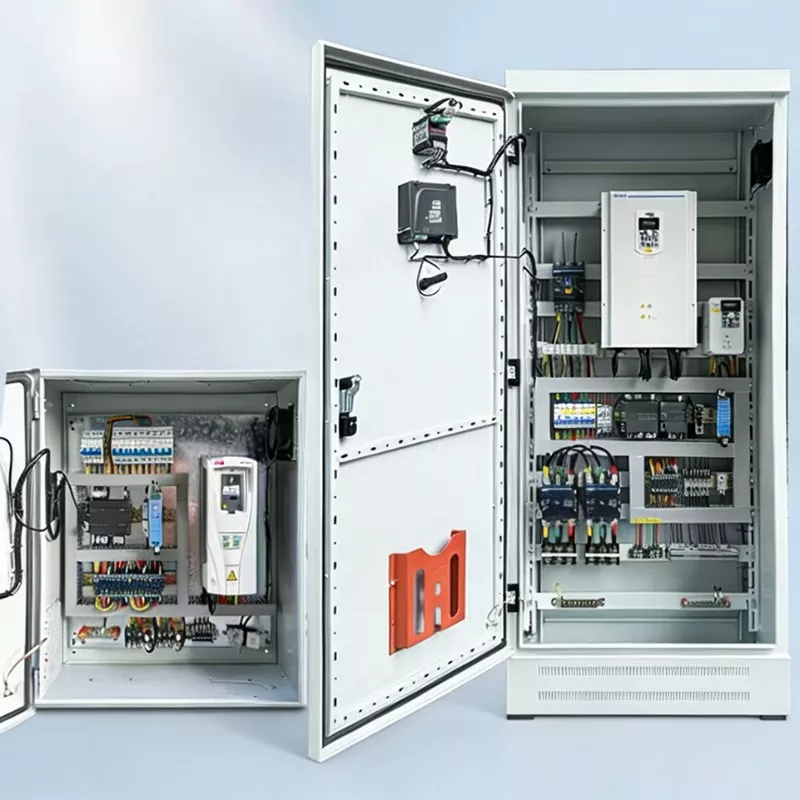

Regelkast met variabele frequentie

Junray elektrische regelkast met variabele frequentie is een intelligente oplossing voor motorsnelheidsregeling die speciaal is ontworpen voor industriële en gemeentelijke toepassingen die nauwkeurige regeling van de stroom, druk of snelheid vereisen. Door het motortoerental automatisch aan te passen aan de werkelijke belastingsomstandigheden, levert het een energiebesparing op van 30% tot 50% vergeleken met werking met vaste frequentie. Kenmerken omvatten traploze snelheidsregeling van 0-50 Hz, automatische PID-regeling met gesloten lus voor constante druk of constante stroom, zachte start/stop om mechanische schokken en waterslag te elimineren, schakelbare VFD/netfrequentie back-upmodi en uitgebreide beveiliging tegen overbelasting, overstroom, overspanning en onderspanning. Geschikt voor waterpompen, ventilatoren, luchtcompressoren, transportbanden en diverse industriële motoren in fabrieken, afvalwaterzuiveringsinstallaties, HVAC-systemen en gebouwautomatisering. Het nominale vermogen varieert van 0,75 kW tot 500 kW met IP40-bescherming, en ondersteunt zowel vloer- als wandmontage. Ontworpen voor 24/7 continu gebruik in veeleisende industriële omgevingen.

De belangrijkste voordelen van de regelkast met variabele frequentie

Intelligente snelheidsregeling: het kan de motorsnelheid automatisch aanpassen aan de belastingsveranderingen. Bij waterpompen wordt het toerental bijvoorbeeld automatisch verlaagd als het waterverbruik laag is, om continu bedrijf op volle belasting te voorkomen, waardoor de pomp zich perfect aanpast aan fluctuerende belastingen.

Energiebesparing en kostenreductie: Vergeleken met werken op een vaste frequentie kan het 30% -50% van de elektriciteitskosten besparen. Voor apparatuur zoals waterpompen en ventilatoren die in de loop van een jaar continu werken, kunnen enkele duizenden of zelfs tienduizenden dollars aan elektriciteitskosten worden bespaard. De voordelen op de lange termijn zijn extreem hoog.

Soft Start: De functie van het beschermen van de motor tijdens een zachte start. Bij het starten stijgt de stroom geleidelijk, zonder de grote startstroom met een vaste frequentie, die de motor niet beschadigt of het elektriciteitsnet beïnvloedt, waardoor de levensduur van de motor aanzienlijk wordt verlengd.

Meervoudige bescherming: stabiele en betrouwbare bescherming tegen overbelasting, overstroom, overspanning en onderspanning. Wanneer de motor defect raakt, kan deze automatisch stoppen, waardoor de motor en de frequentieomzettingsmodule worden beschermd, schade aan de apparatuur wordt voorkomen en stabiliteit en betrouwbaarheid worden gegarandeerd.

Afstandsbediening: Intelligente monitoring ondersteunt afstandsbediening en intelligente monitoring. Het kan de snelheid op afstand aanpassen, bedrijfsgegevens bekijken en bediening ter plaatse vermijden, waardoor het beheer handiger wordt.

Technische specificaties

Gedetailleerde vakmanschapweergave

1. Variabele frequentiemodule: hoogwaardige variabele frequentiemodule, met nauwkeurige snelheidsregeling en stabiele werking;

2. Softstartfunctie: zachte start, vermindering van de startstroom en bescherming van de motor;

3. Meerdere beveiligingen: bescherming tegen overbelasting, overstroom, overspanning en onderspanning, waardoor stabiliteit en betrouwbaarheid worden gegarandeerd;

4. Ontwerp voor warmteafvoer en ventilatie: de schakelkast met variabele frequentie is uitgerust met speciale warmteafvoerkanalen, die snel bedrijfswarmte kunnen afvoeren en de stabiele werking van de module met variabele frequentie kunnen garanderen;

5. Standaardbedradingsproces: scheiding van stroom- en signaalleidingen, horizontale en verticale bedrading, waardoor onderhoud wordt vergemakkelijkt en veiligheid en standaardisatie worden gewaarborgd.

Toepassingsscenario's

De Variabele Frequentie Schakelkast is breed inzetbaar en inzetbaar in diverse scenario’s:

Waterpompregeling: Variabele frequentie-snelheidsregeling voor watertoevoerpompen en rioolpompen, waardoor energiebesparing en verbruiksvermindering worden bereikt;

Fan control: Variabele frequentie-toerentalregeling voor ventilatoren en ventilatoren, waardoor energiebesparing en verbruiksreductie worden gerealiseerd;

Luchtcompressor: Variabele frequentieregeling voor luchtcompressoren, waardoor energiebesparing en verbruiksreductie worden bereikt;

Transportband: Variabele frequentie-snelheidsregeling voor transportbanden, waarbij de snelheid wordt aangepast;

Overige industriële motoren: Diverse industriële motoren waarbij snelheidsregeling nodig is.

Overzicht van renovatieprojecten

I. Projectprofiel

Dit project betreft de energiebesparende upgrade van een grootschalige gemeentelijke afvalwaterzuiveringsinstallatie. De kernuitrusting van de faciliteit omvat Roots-blowers voor beluchting, rioolwateropvoerpompen en retourpompsets. Oorspronkelijk was alle apparatuur afhankelijk van direct-on-line of ster-driehoekstartmethoden en werd er gebruik gemaakt van klepsmoring voor debietregeling. De apparatuur werkte continu op constante volle snelheid, wat resulteerde in aanzienlijke opstartpieken, een onvermogen om de waterdruk of luchtstroom aan te passen, en ernstige energieverspilling. Bovendien had het systeem last van waterslag in de pijpleidingen, overmatig ventilatorgeluid en trillingen, hoge uitvalpercentages van apparatuur en aanzienlijke O&M-kosten.

Om traploze snelheidsregeling, constante druk en flow, on-demand energievoorziening en een lager energieverbruik te bereiken, werd een uitgebreide renovatie van de krachtige blowers en pompen van de fabriek uitgevoerd. Over de hele linie werden intelligente schakelkasten met variabele frequentieaandrijving (VFD) geïnstalleerd, gekoppeld aan een centraal PLC-besturingssysteem voor automatische snelheidsaanpassing, waardoor een intelligente, energie-efficiënte en stabiele werking van de fabriek werd gegarandeerd.

II. Pre-Retrofit Issues

Overmatig energieverlies: Werken met een constante snelheid bij lijnfrequentie betekende dat de apparatuur op volle belasting draaide, ongeacht de werkelijke waterkwaliteit of het werkelijke watervolume, wat leidde tot veel energieverspilling tijdens perioden met lage belasting.

Hoge opstartstootstroom: het starten in een sterdriehoek veroorzaakte mechanische schokken, wat vaak resulteerde in fluctuaties in de netspanning, mechanische schade en voortijdig falen van lagers en koppelingen.

Slechte nauwkeurigheid van procesregeling: luchtstroom en waterdruk werden geregeld via handmatige klepbediening, wat resulteerde in vertraging en lage nauwkeurigheid; dit veroorzaakte onstabiele niveaus van opgeloste zuurstof in biochemische tanks en inconsistente prestaties van de afvalwaterzuivering.

Ernstige waterslag, trillingen en geluid: Snel opstarten en uitschakelen op lijnfrequentie veroorzaakte aanzienlijke waterslageffecten, wat leidde tot losse of lekkende pijpleidingen, terwijl trillingen en geluid van de ventilator de toegestane limieten overschreden.

Korte levensduur van de apparatuur en frequent onderhoud: Langdurige werking op hoge snelheid met door mechanische schokken versnelde slijtage aan motoren, pomplichamen en ventilatoren, resulterend in hoge jaarlijkse reparatie- en vervangingskosten en productieonderbrekingen als gevolg van stilstand.

III. Apparatuurconfiguratieplan

Op basis van de belastingskarakteristieken van de blowers en pompen van de fabriek en de energiebesparende vereisten werden op maat gemaakte intelligente VFD-schakelkasten ter plaatse geïnstalleerd. Deze kasten ondersteunen "één-op-één" en "één-op-veel" besturingsconfiguraties en zijn voorzien van PID-gebaseerde automatische constante druk-/debietregeling, centrale besturingssysteemintegratie en naadloos schakelen tussen lijnfrequentie en variabele frequentie, waardoor geschiktheid voor 24-uurs continue procesoperaties wordt gegarandeerd. Specificaties kernapparatuur

Type apparatuur: Intelligente laagspanningsschakelkast met variabele frequentie (speciaal voor ventilatoren/pompen)

Compatibel systeem: 380V driefasig AC-laagspanningsstroomdistributiesysteem

Regelvermogen: 15kW–75kW (trapsgewijze afstemming voor verschillende pompsets en ventilatorapparatuur)

Snelheidsregelingsmethode: traploze, soepele snelheidsregeling van 0-50 Hz; intelligente PID automatische aanpassing met gesloten lus

Bedrijfsmodi: schakelbaar tussen automatische VFD, handmatige VFD en back-upmodi met netfrequentie (bypass)

Vergrendelingsfuncties: Ondersteunt PLC-centrale besturingscommunicatie, RS-485-netwerken op afstand, gegevensupload en automatisch starten/stoppen

Beveiligingsfuncties: overspanning, onderspanning, overstroom, overbelasting, faseverlies, oververhitting, kortsluiting en blokkeerbeveiliging

Hulpfuncties: Soft start/stop (schokvrij), foutregistratie, alarmfeedback en noodschakeling op netfrequentie

IV. Hoogtepunten van de renovatie

Vraaggebaseerde snelheidsregeling voor maximale energie-efficiëntie: past automatisch de rotatiesnelheid aan op basis van influentdebieten en gegevens over opgeloste zuurstof in biochemische tanks; werkt op lage frequenties tijdens perioden met lage belasting, waardoor de energieverspilling die gepaard gaat met constante werking op volle snelheid op de netfrequentie wordt geëlimineerd.

Schokvrije zachte start: accelereert soepel vanaf 0 Hz zonder inschakelstroom; elimineert netfluctuaties, mechanische schokken en waterslag in pijpleidingen, waardoor motoren en leidinginfrastructuur worden beschermd.

Nauwkeurige en stabiele procescontrole: PID-regeling met gesloten lus zorgt voor stabiele druk en flow; handhaaft een constante luchtstroom en waterdruk, stabiliseert de biochemische behandelingsomstandigheden en verbetert de nalevingsgraad van behandeld rioolwater aanzienlijk.

Dual-mode back-up (Net/VFD): Met één druk op de knop overschakelen naar netfrequentiebedrijf bij een VFD-storing voorkomt stilstand en zorgt voor een continue werking van de afvalwaterzuiveringsinstallatie.

Intelligente O&M op afstand: Integreert met het centrale besturingssysteem van de fabriek voor realtime monitoring van bedrijfsparameters en foutwaarschuwingen; vermindert de noodzaak voor handmatige inspecties en maakt onbemand, intelligent beheer mogelijk.

V. Operationele resultaten na retrofit

Aanzienlijke energiebesparing: apparatuur verlaagt automatisch de frequentie op basis van de belasting, waardoor een totale elektriciteitsbesparing van 30%-40% wordt bereikt en de maandelijkse productiekosten voor elektriciteit aanzienlijk worden verlaagd.

Verlengde levensduur van de apparatuur: Schokvrije zachte start/stop en soepele werking bij lage snelheid verminderen de slijtage van motoren, lagers en leidingnetwerken aanzienlijk, waardoor het uitvalpercentage van de apparatuur met meer dan 80% wordt verminderd. Stabiele procesprestaties en naleving: De waterdruk en luchtstroom blijven constant en controleerbaar, waardoor de stabiliteit van afvalwaterbehandelingsprocessen wordt verbeterd en de kwaliteit van het afvalwater consistent aan de normen wordt gegarandeerd, terwijl risico's die verband houden met processchommelingen worden vermeden.

Verbeterde stabiliteit van het elektriciteitsnet: elimineert opstartpieken met hoge stroomsterkte; zorgt voor een stabiele railspanning zonder onmiddellijke spanningsdalingen of hinderlijke uitschakelingen van stroomopwaartse stroomonderbrekers.

Aanzienlijk lagere O&M-kosten: Beschikt over lage uitvalpercentages van apparatuur en minimale slijtage, waardoor frequent onderhoud niet meer nodig is; monitoring op afstand en mogelijkheden voor vroegtijdige waarschuwing verminderen de handmatige werklast voor bediening en onderhoud drastisch.

VI. Samenvatting van de casus

Schakelkasten met variabele frequentie vormen de optimale energiebesparende besturingsoplossing voor toepassingen zoals waterpompen, ventilatoren, centrale airconditioningsystemen, industriële assemblagelijnen, watervoorziening met constante druk en afvalwaterbehandeling. Vergeleken met sterdelta- of softstartmethoden bieden ze belangrijke voordelen, waaronder traploze snelheidsregeling, nauwkeurige procescontrole, aanzienlijke energiebesparingen, schokvrij zacht starten en stoppen, en intelligente systeemintegratie. Ze lossen niet alleen de veiligheidsrisico's op die gepaard gaan met het opstarten van apparatuur, maar optimaliseren ook de productieprocessen en verlagen de elektriciteitskosten, waardoor ze een standaard, essentieel onderdeel worden voor energiebesparende renovaties in de industriële en gemeentelijke sectoren.
