Circulaire reststroomtransformator

De cirkelvormige reststroomtransformator heeft een geïntegreerde, gesloten lusstructuur en een kern met hoge permeabiliteit, waardoor nauwkeurige detectie van minieme reststromen (op milliampèreniveau) mogelijk is met een stabiele signaaluitvoer en een sterke interferentieweerstand. De productserie biedt een breed scala aan openingsgroottes voor verschillende kabeldiameters en railafmetingen.

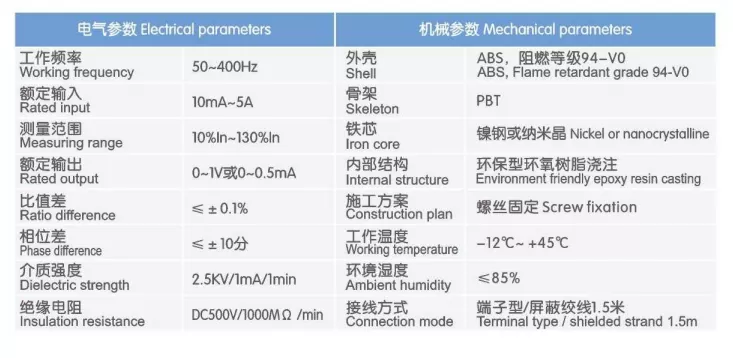

1. Zeer gevoelige nulsequentiedetectie

Het apparaat maakt gebruik van een kernmateriaal met hoge permeabiliteit en beschikt over een continu magnetisch circuit zonder luchtspleten en een uitstekende lineariteit van de magnetisatiecurve. Het identificeert nauwkeurig reststroomsignalen op milliampèreniveau met een hoge gevoeligheid en een laag foutpercentage, waardoor zowel valse alarmen als gemiste detecties effectief worden voorkomen. Dankzij de sterke weerstand tegen externe elektromagnetische interferentie behoudt het een stabiele, nauwkeurige signaaluitvoer, zelfs in complexe distributieomgevingen, en levert het betrouwbare gegevens voor aardlekbeveiliging en systemen voor vroegtijdige waarschuwing bij brand.

2. Geïntegreerde gesloten-lusstructuur

De unit maakt gebruik van een ringontwerp met gesloten lus en een continu magnetisch circuit, wat superieure meetnauwkeurigheid en stabiliteit biedt in vergelijking met ontwerpen met gesplitste kern (openbaar). De behuizing is spuitgegoten uit hoogwaardig, vlamvertragend technisch plastic, terwijl de binnenkant is afgedicht met epoxyhars. Dit zorgt voor weerstand tegen vocht, stof en veroudering, wat resulteert in minimale thermische drift en consistente prestaties tijdens langdurig gebruik, waardoor het ideaal is voor continu gebruik in stroomverdeelkasten.

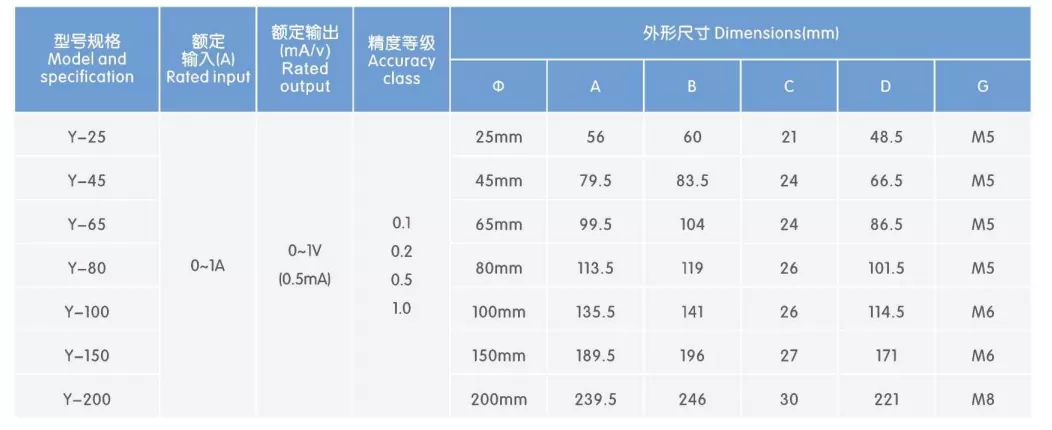

3. Uitgebreid diafragmabereik

Er is een grote verscheidenheid aan openingsgroottes beschikbaar, variërend van modellen met kleine boring voor vertakte circuits tot modellen met grote boring voor inkomende hoofdlijnen. Ze voldoen aan uiteenlopende bedradingsvereisten, waaronder enkele kabels met een kleine dikte, meerdere kabels met een grote dikte en rechthoekige rails. De serie is geschikt voor alle niveaus van het distributienetwerk – van terminaltakken tot hoofdinkomende kasten – en biedt een flexibele selectie om te voldoen aan specifieke installatiebehoeften voor verschillende projecten.

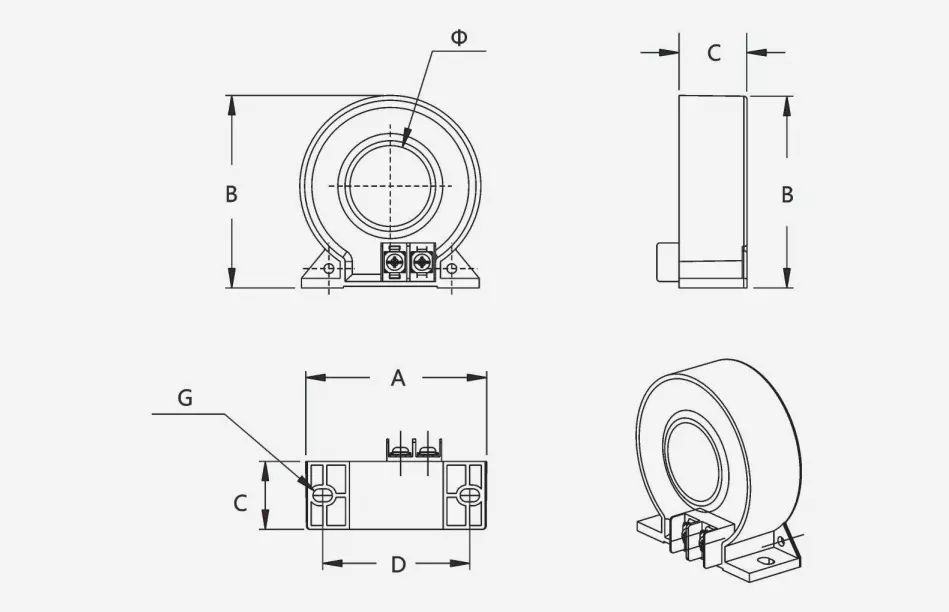

4. Op de basis gemonteerd ontwerp

Het product is voorzien van een geïntegreerde montagebasis, waardoor snelle en veilige schroefbevestiging in stroomverdeelkasten mogelijk is, waardoor een stabiele, wiebelvrije installatie wordt gegarandeerd. Voorzien van aan de zijkant gemonteerde standaardterminals met duidelijke labels voor eenvoudige, gemakkelijke bedrading. Het is direct compatibel met reguliere elektrische brandbewakingsdetectoren, aardlekrelais en brandbewakingspanelen, waardoor de noodzaak voor extra adapters wordt geëlimineerd en de installatie- en inbedrijfstellingsefficiëntie aanzienlijk wordt vergroot.

Installatiestappen

Selecteer het transformatormodel met de juiste openingsgrootte op basis van de specificaties en het aantal kabels in het circuit dat wordt bewaakt;

Leid alle actieve geleiders (faselijnen + neutrale lijn) van het circuit door de transformatoropening in dezelfde richting; Zorg er strikt voor dat de beschermende aardedraad (PE) er niet doorheen gaat;

Gebruik schroeven door de montagebasis om de transformator horizontaal op een montagebalk of isolatieplaat in de stroomverdeelkast te bevestigen;

Sluit de secundaire uitgangsdraden aan op de bewakingsdetector of het beveiligingsapparaat volgens de polariteitsmarkeringen op de terminal, en zorg ervoor dat alle verbindingen veilig zijn.

Voorzorgsmaatregelen voor gebruik

Voor driefasige vierdraadscircuits moeten alle driefasige lijnen en de neutrale lijn gelijktijdig en in dezelfde richting door de opening gaan; voor eenfasige circuits moeten zowel de faselijn als de neutrale lijn samen passeren; anders kan de reststroom niet correct worden gedetecteerd;

Zorg voor een betrouwbaar contact voor de bedrading aan de secundaire zijde en voorkom open circuitwerking; voorkom sterke schokken of verplettering tijdens de installatie om beschadiging van de magnetische eigenschappen van de ijzeren kern te voorkomen;

Ontworpen voor installatie in kasten binnenshuis; Voor buiten- of vochtige omgevingen zijn aanvullende waterdichtingsmaatregelen vereist.

Toepassingsscenario's

Elektrische brandbewakingssystemen: realtime reststroombewaking en drempelgebaseerde alarmen voor distributiecircuits op alle niveaus; voorkomt elektrische branden en zorgt voor naleving van de brandveiligheidsvoorschriften;

Laagspannings-aardlekbeveiligingssystemen: Kan worden gecombineerd met aardlekrelais om circuits uit te schakelen bij het detecteren van lekfouten, waardoor gevaar voor elektrische schokken voor personeel wordt voorkomen;

Bewakingssystemen voor brandstroomvoorziening: bewaakt de reststroom en operationele status van speciale brandveiligheidsdistributiecircuits, waardoor een betrouwbare stroomvoorziening voor brandveiligheidsapparatuur wordt gegarandeerd;

Veiligheidsmonitoring van industriële stroomdistributie: Detecteert lekkage in fabrieksproductielijnen en circuits van stroomapparatuur, waardoor risico's op isolatieveroudering vroegtijdig worden geïdentificeerd;

Smart Building Power Distribution: Biedt waarschuwingen over lekkages en ondersteunt de veilige werking en het onderhoud van stroomdistributiesystemen in commerciële complexen, kantoorgebouwen en woongemeenschappen.

Kwaliteitsborging en service

De gehele serie circulaire reststroomtransformatoren is ontworpen en vervaardigd in strikte overeenstemming met de relevante nationale normen. Elke eenheid ondergaat meerdere tests, waaronder nauwkeurigheidskalibratie, netfrequentie-bestendigheid tegen spanning en controles van de isolatieprestaties voordat ze de fabriek verlaat om stabiele en betrouwbare prestaties te garanderen. Ondersteunt niet-standaard maatwerk; Parameters zoals binnenboringafmetingen, transformatieverhoudingen en uitgangssignalen kunnen worden aangepast om aan specifieke vereisten te voldoen.

Een professioneel technisch team biedt begeleiding bij de modelselectie en technische ondersteuning na verkoop.

Inclusief een jaar garantie, waardoor de productkwaliteit wordt gegarandeerd.

Casestudy uit de echte wereld

I. Projectoverzicht

Projectnaam: Retrofit van een elektrisch brandbewakingssysteem voor het commerciële complex "Chengdong Times Square".

Locatie: een stad op prefectuurniveau in Oost-China

Inbedrijfstellingsdatum: juni 2025

Gebruikte producten: Volledig assortiment circulaire reststroomtransformatoren (stroomtransformatoren met nulsequentie)

Dit commerciële complex, gebouwd in 2012, heeft een totale vloeroppervlakte van ongeveer 72.000 m², bestaande uit een supermarkt op kelderniveau en vier verdiepingen met winkel- en eetruimtes, met in totaal 326 stroomdistributiecircuits. Vanwege zijn leeftijd ontbrak het oorspronkelijke distributiesysteem aan gestandaardiseerde aardlekstroombewakingsapparatuur; het vertrouwde uitsluitend op de aardlekschakelaar (ELCB) van het inkomende hoofdcircuit voor het uitschakelen van fouten, waardoor het onmogelijk werd om vroegtijdige waarschuwingen te geven of foutlocaties te lokaliseren.

Tijdens het regenseizoen van 2024 ondervond het winkelcentrum meerdere onverklaarbare uitval van de hoofdonderbreker als gevolg van aardlekken. Voor het oplossen van problemen moest de stroom naar de circuits één voor één worden uitgeschakeld voor het testen, wat meer dan vier uur per incident in beslag nam, wat de normale bedrijfsvoering ernstig verstoorde. Bovendien merkten de lokale brandweerautoriteiten tijdens een jaarlijkse inspectie op dat het project niet voldeed aan de verplichte vereisten van GB 14287.2-2014 (elektrische brandbewakingssystemen – deel 2: elektrische brandbewakingsdetectoren van het reststroomtype) en vaardigden zij corrigerende maatregelen uit binnen een gespecificeerd tijdsbestek.

Daarom startten de projecteigenaren in 2025 met een uitgebreide renovatie van het elektrische brandbewakingssysteem. Op alle laagspanningsdistributie-uitgangscircuits werden circulaire reststroomtransformatoren geïnstalleerd, geïntegreerd met elektrische brandbewakingsdetectoren en een backend-bewakingssysteem, waardoor real-time reststroombewaking, waarschuwingen over drempeloverschrijdingen en foutlokalisatie in alle circuits mogelijk werden.

II. Belangrijkste problemen voorafgaand aan de retrofit

Gebrek aan gelaagde reststroombewaking; onvermogen om vroegtijdig te waarschuwen voor mogelijke gevaren. Het oorspronkelijke systeem bood alleen bescherming tegen aardlekken op de hoofdinkomende lijn, zonder reststroomsensoren op vertakte circuits. Gevaren zoals veroudering van de isolatie en lekkage van apparatuur konden niet vroegtijdig worden gedetecteerd; problemen werden pas geïdentificeerd toen een fout zo escaleerde dat de onderbreker werd geactiveerd, wat resulteerde in een aanzienlijke vertraging bij de preventie en beheersing van gevaren. Verborgen lekkagefouten zijn moeilijk te lokaliseren, wat resulteert in een extreem lage efficiëntie bij het oplossen van problemen. Winkelcentra zijn voorzien van talrijke stroomdistributiecircuits en complexe bedrading; Wanneer er een lekfout optreedt, moet voor het oplossen van problemen de stroom naar de circuits één voor één worden uitgeschakeld. Het oplossen van een enkele storing duurt gemiddeld ruim vier uur. Frequente stroomstoringen verstoren de winkelactiviteiten ernstig, en huurders van eet- en drinkgelegenheden hebben herhaaldelijk verliezen geleden als gevolg van bederf van ingrediënten.

Het niet naleven van de acceptatienormen voor brandveiligheid brengt regelgevende risico's met zich mee. De huidige brandveiligheidsvoorschriften schrijven de installatie van op reststroom gebaseerde elektrische brandbewakingsapparatuur voor in dichtbevolkte commerciële locaties. Het oorspronkelijke systeem ontbeerde deze functie – een kritiek defect voor de acceptatie van brandveiligheid – waardoor het risico ontstond dat het systeem gedwongen werd gesloten ter correctie.

Verouderende bedrading vergroot het risico op lekkage. Het gebouw is al meer dan tien jaar in gebruik en de isolatie van sommige kabels is verouderd of heeft vochtschade opgelopen. Het risico op lekkage is vooral acuut in het ondergrondse supermarktgedeelte vanwege de hoge luchtvochtigheid, waardoor een potentieel brandgevaar ontstaat.

III. Apparatuurconfiguratie en systeemontwerp

Om een ​​volledige circuitdekking te garanderen, zijn zes specificaties van ronde reststroomtransformatoren (gebaseerd op de binnendiameter) geselecteerd, afgestemd op de kabelspecificaties en belastingstypes van verschillende circuits. Kernontwerpprincipes zijn onder meer:

Nulsequentie-meetprincipe: Alle faselijnen en de neutrale lijn gaan in dezelfde richting door de opening van de transformator. Bij normaal bedrijf is de vectorsom nul; wanneer lekkage optreedt, induceert de reststroom een ​​signaal dat naar de bewakingsdetector wordt verzonden.

Gelaagde alarmdrempels: De alarmdrempel is ingesteld op 300 mA voor eindcircuits en 1A–2A voor hoofdcircuits, waardoor de noodzaak om vals alarm te voorkomen in evenwicht wordt gebracht met de gevoeligheid die nodig is voor vroegtijdige foutwaarschuwing.

Vlamvertragend isolatieontwerp: de transformatorbehuizing is gemaakt van hittebestendig, vlamvertragend materiaal dat geschikt is voor de afgesloten omgeving met hoge temperaturen in stroomverdeelkasten; isolatieprestaties voldoen aan de elektrische veiligheidsnormen voor laagspanning.

Gestandaardiseerde installatie: Units worden geleverd met een geïntegreerde montagebasis voor schroefbevestiging in verdeelkasten; terminals hebben een standaard plug-in ontwerp, wat een gemakkelijke installatie en veilige verbindingen garandeert.

IV. Hoogtepunten van projecten

Uitgebreide specificatiedekking voor diverse bekabelingsscenario's: de selectie varieert van modellen met kleine diameter (φ25 mm) tot modellen met grote diameter (φ200 mm), waardoor elk circuit perfect geschikt is, van verlichtingsaftakleidingen tot inkomende hoofdlijnen. Gestandaardiseerde levering elimineert de noodzaak voor productie op maat, waardoor de bouwperiode wordt verkort. Stabiele meetnauwkeurigheid en laag aantal valse alarmen: Het gebruik van een ringkern met hoge permeabiliteit en gelijkmatig verdeelde wikkelingen zorgt voor uitstekende lineariteit bij reststroommetingen en nauwkeurige detectie van signalen met lage stroomsterkte. Gegevens na de inbedrijfstelling laten een alarmnauwkeurigheid zien van meer dan 96%, zonder gevallen van frequente valse alarmen die het normale stroomverbruik verstoren.

Handige installatie met minimale stroomonderbreking: het doorvoerontwerp in combinatie met een op een voet gemonteerd armatuur maakt installatie mogelijk door alleen het specifieke circuit uit te schakelen dat wordt geadresseerd; de gemiddelde installatietijd per transformator bedraagt ​​circa 15 minuten. Het hele project werd in slechts twaalf dagen voltooid – ruim vóór de planning – waardoor de impact op de bedrijfsvoering van het winkelcentrum tot een minimum werd beperkt.

Vlamvertragend en bestand tegen hoge temperaturen, geschikt voor zware kastomgevingen: de behuizing is gemaakt van vlamvertragend technisch plastic, terwijl de kern en wikkelingen zijn ingekapseld in epoxyhars voor bescherming tegen vocht. De unit behoudt zijn isolatieprestaties en meetnauwkeurigheid zonder verslechtering tijdens langdurig gebruik in de afgesloten, hoge temperatuur (boven 40°C) omgeving van stroomverdeelkasten.

Integratie met backend-systemen voor visuele O&M: De uitgangssignalen van de transformator worden ingevoerd in elektrische brandbewakingsdetectoren en worden samengevoegd in het backend-systeem van de brandmeldkamer. Dit maakt real-time monitoring van reststroomwaarden voor elk circuit mogelijk; Als de limieten worden overschreden, geeft een automatisch pop-upalarm de specifieke circuitlocatie weer, zodat O&M-personeel de fout onmiddellijk kan lokaliseren.

V. Operationele resultaten na retrofitting

Met succes de gespecialiseerde acceptatie-inspectie op het gebied van brandveiligheid doorstaan: Na de retrofit heeft het systeem de gespecialiseerde acceptatie-inspectie voor elektrische brandveiligheid van de plaatselijke brandweerorganisatie doorstaan. Residuele stroombewakingsfuncties, alarmlogica en gegradeerde beveiligingsschema's voldoen allemaal aan de GB 14287-standaard, waardoor eerdere nalevingsproblemen volledig zijn opgelost.

Aanzienlijk verbeterde vroegtijdige waarschuwing bij fouten en lokalisatie-efficiëntie: Eind 2025 had het systeem vroegtijdige waarschuwingen afgegeven voor 27 gevallen van overmatige reststroom (19 veroorzaakt door isolatiefouten in huurderapparatuur en 8 door vocht of veroudering in de bedrading). O&M-personeel kan fouten direct opsporen op basis van het gealarmeerde circuit; de gemiddelde tijd voor het oplossen van problemen werd teruggebracht tot minder dan 20 minuten, wat een efficiëntieverbetering van 85% betekent.

Gesloten beheer van elektrische brandgevaren: alle lekkagegevaren zijn verholpen voordat het circuit uitschakelde. Sinds de renovatie hebben zich geen ongeplande stroomstoringen meer voorgedaan als gevolg van lekkage, en zijn de risico's op vochtgerelateerde lekkages in de ondergrondse supermarkt effectief onder controle gehouden, wat heeft geresulteerd in nul ongevallen op het gebied van de elektrische veiligheid gedurende het hele jaar. De operationele en onderhoudskosten worden aanzienlijk verlaagd; Er is geen noodzaak voor het handmatig, circuit-voor-circuit oplossen van lekkagefouten, waardoor de verliezen voor de handelaar als gevolg van stroomuitval tot een minimum worden beperkt en de kosten voor handmatige inspectie worden verminderd. De apparatuur werkt stabiel zonder schade of signaaldrift en vereist minimaal onderhoud.

VI. Samenvatting van de casus

De circulaire reststroomtransformator dient als kerndetectiecomponent in elektrische brandbewakingssystemen en is breed toepasbaar in verschillende laagspanningsstroomdistributieomgevingen, waaronder commerciële gebouwen, wooncomplexen, industriële faciliteiten en gemeentelijke locaties. Door gebruik te maken van het doorvoer-nulsequentie-meetprincipe detecteert het systeem nauwkeurig minieme leksignalen binnen circuits, waardoor potentiële elektrische brandgevaren vroegtijdig kunnen worden gedetecteerd, gewaarschuwd en verholpen.

Door uitgebreide modelselectie, gestandaardiseerde installatie en systematische integratie heeft dit project het hoge aanpassingsvermogen en de betrouwbaarheid van circulaire reststroomtransformatoren bij de renovatie van verouderende commerciële complexen aangetoond, waardoor wordt bewezen dat ze essentiële componenten zijn voor het verbeteren van de brandveiligheid in laagspanningsstroomdistributiesystemen.
