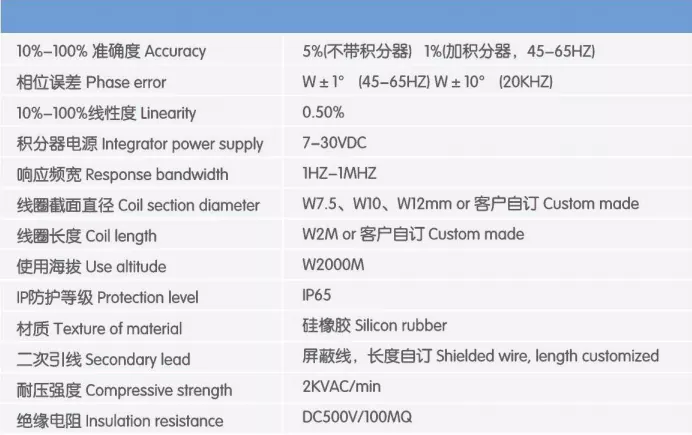

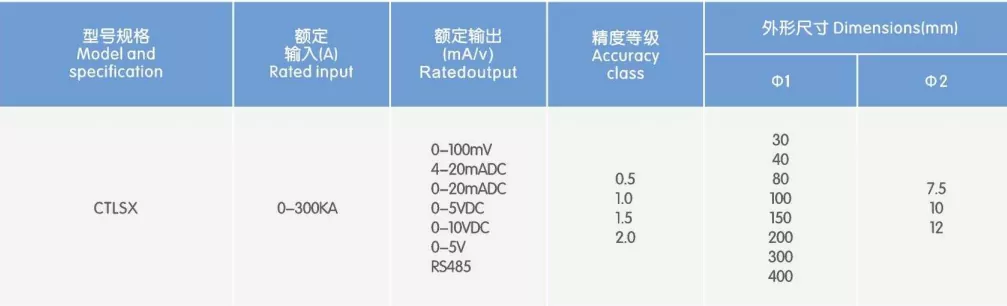

Dankzij het ontwerp met kliksluiting kan de transformator snel worden geïnstalleerd op onder spanning staande laagspanningscircuits zonder dat de rails hoeft te worden losgekoppeld of kabels moeten worden doorgesneden; dit verkort de retrofittijd aanzienlijk en vermijdt verliezen als gevolg van productie-uitval of stroomuitval.
Het spoellichaam is enigszins flexibel, waardoor het in krappe schakelruimtes past, onregelmatige geleiders kan huisvesten en door compacte bedradingsschema's kan navigeren, waardoor de installatiebeperkingen die gepaard gaan met traditionele starre stroomtransformatoren worden overwonnen.
Gebaseerd op het lucht-kernspoelprincipe, elimineert het problemen met de verzadiging van de ijzerkern en handhaaft het een nauwkeurige proportionele output over het gehele meetbereik, waardoor het geschikt is voor zowel routinematige belastingsmonitoring als transiënte stroomdetectie.
CTLSX Flexibele split-core transformator kan worden gekoppeld aan een speciale integrator voor directe interface met energiemeters, power quality analysers, PLC-systemen en data-acquisitie-eenheden.
Uitgerust met een dubbellaags geïsoleerde flexibele mantel die een uitstekende diëlektrische sterkte biedt, is hij geschikt voor laagspanningsdistributiesystemen tot 1000 V; de versterkte behuizing zorgt voor een stabiele, langdurige werking in industriële omgevingen.
De behuizing is gemarkeerd met belangrijke specificaties, zoals modelnummer, spoeldiameter, gevoeligheid, frequentiebereik en certificeringsdetails, waardoor identificatie en installatiebeheer ter plaatse worden vergemakkelijkt.
Versterkte ABS-behuizing: Zeer sterke witte technische kunststof behuizing die slagvast en duurzaam is tegen veroudering, waardoor een betrouwbare werking op lange termijn in industriële elektrische omgevingen wordt gegarandeerd.
Uiterst nauwkeurig wikkelproces: de interne spoel is voorzien van gelijkmatig gewikkelde, zeer zuivere geëmailleerde koperdraad, die een lage temperatuurafwijking en uitstekende consistentie biedt om een stabiele meetnauwkeurigheid in de loop van de tijd te garanderen.
Polariteitsindicatieontwerp: Een rode stip op de bovenkant van de behuizing zorgt voor een snelle identificatie van de polariteit tijdens de installatie, waardoor onjuiste bedradingsaansluitingen worden voorkomen. Anti-buigkabeluitgangsstructuur: Het kabelverbindingspunt is voorzien van een geribbeld, buigbestendig verstevigingsontwerp, waardoor het bestand is tegen herhaaldelijk trekken en buigen ter plaatse en breuk wordt voorkomen.
Permanent lasergemarkeerd label: specificaties en parameters zijn duidelijk aangegeven op de voorkant van de behuizing; de markering is slijtvast en lichtbestendig, waardoor installatie ter plaatse en daaropvolgende onderhoudscontroles worden vergemakkelijkt.
Energiebeheer van gebouwen: submetering, statistieken over energieverbruik en kostentoewijzing voor commerciële gebouwen en industriële parken.
Bewaking van de stroomkwaliteit: harmonische analyse voor verdeelpanelen, belastingprofilering en registratie van transiënte stroom.
Bewaking van industriële apparatuur: Stroombewaking voor motoren, pompen, compressoren en apparatuur met variabele frequentieaandrijving (VFD) om voorspellend onderhoud mogelijk te maken.
Retrofitting van stroomdistributiesystemen: het toevoegen van stroombewakingsmogelijkheden aan oudere schakelapparatuur zonder dat stroomuitval of herbedrading nodig is.
Nieuwe energiesystemen: stroomdetectie aan de uitgangszijde van PV-omvormers en laad-/ontlaadstroombewaking voor energieopslagsystemen.
Inbedrijfstelling en testen op locatie: elektrische acceptatietests voor energiedistributieprojecten, probleemoplossing en inbedrijfstelling van apparatuur.
Veiligheidsverificatie: Installatie waarbij stroomvoerende geleiders betrokken zijn, moet worden uitgevoerd door een gecertificeerde elektricien, met strikte naleving van de lokale elektrische veiligheidsvoorschriften; voor hoogspanningsscenario's moeten de procedures voor het afsluiten van de stroom, spanningsverificatie en aarding worden gevolgd.
De spoel openen: Druk op de vergrendeling op de behuizing om de twee uiteinden van de flexibele spoel van elkaar te scheiden.
Omwikkelen van de geleider: Wikkel de spoel volledig rond de enkele geleider die wordt gemeten, en zorg ervoor dat het spoellichaam niet gedraaid of overlappend is.
De behuizing sluiten: Lijn de pasvlakken van de spoeluiteinden uit en druk de behuizing stevig dicht totdat u een "klik" hoort, waarmee wordt bevestigd dat de oppervlakken volledig op elkaar passen.
Bedradingsaansluiting: Sluit de uitgangskabel aan op de bijpassende integrator of meetinstrument volgens de polariteitsmarkeringen.
Operationele verificatie: Schakel de testapparatuur in en bevestig dat de huidige meting stabiel is en overeenkomt met de werkelijke belasting.
Zorg er vóór installatie voor dat de contactoppervlakken van de CTLSX flexibele split-core transformator schoon zijn; vreemde voorwerpen of slecht contact hebben een directe invloed op de meetnauwkeurigheid.
Buig of verpletter de spoel niet met geweld en prik er geen scherpe voorwerpen in om schade aan de interne wikkelingen en de isolatielaag te voorkomen.
De uitgangsterminal voert een laagspanningssignaal; Sluit de uitgangsterminal niet kort tijdens bedrijf. Dit standaardmodel is uitsluitend bedoeld voor gebruik binnenshuis; Voor installatie buitenshuis is plaatsing in een waterdichte verdeelkast vereist.
Vraag: Moet een CTLSX flexibele split-core transformator worden gebruikt met een integrator?
EEN: Ja. De CNJ-CTLSX voert een differentieel spanningssignaal op millivoltniveau uit dat evenredig is met de snelheid waarmee de stroom verandert; er is een bijpassende integrator nodig om dit om te zetten in een standaardsignaal dat compatibel is met conventionele meters, instrumenten en PLC's. Wij bieden een complete oplossing die zowel de spoel als de integrator omvat.
Vraag: Kan dit product worden gebruikt voor het meten van inkomsten (handelsafwikkeling)?
A: Het standaardmodel (nauwkeurigheid klasse 0,5) is geschikt voor intern energiebeheer, submeting en kostentoewijzing. Voor scenario's die een hogere nauwkeurigheid vereisen voor meting op omzetniveau, kunt u contact met ons opnemen om een versie met hoge precisie aan te passen.
Vraag: Kunnen de kabellengte en gevoeligheid worden aangepast?
EEN: Ja. Bulkbestellingen ondersteunen aanpassing van kabellengte, uitgangsgevoeligheid, spoeldiameter en meer; Neem contact op met ons verkoopteam voor specifieke vereisten.
Vraag: Wat is het garantiebeleid?
A: Er geldt een kwaliteitsgarantie van één jaar vanaf de leveringsdatum. Onder normale bedrijfsomstandigheden bieden wij gratis vervangings- of reparatieservices voor kwaliteitsproblemen met betrekking tot materialen of vakmanschap, evenals levenslange technische ondersteuning.
Projectnaam: Chengdu Datacenter Tier III+ Serverkamerkast Branch Circuit Energiemeting Retrofit
Locatie: Tianfu Digital Economy Industrial Park, Tianfu New Area, Chengdu, provincie Sichuan
Voltooiingsdatum retrofit: juni 2025
Gebruikt product: CNJ-CTLSX flexibele split-core Rogowski-spoel (50 mV/kA, klasse 0,5)
Deze IDC-faciliteit fungeert als een kernknooppunt voor cloudservices voor de regio Zuidwest. Het is gebouwd volgens Tier III+-normen, herbergt 480 standaard serverkasten en vereist een stroombeschikbaarheid van 99,982%. Om te voldoen aan de eisen voor de beoordeling van de energie-efficiëntie van computers en om nauwkeurige facturering mogelijk te maken op basis van het werkelijke energieverbruik van de huurder, is de faciliteit van plan om stroomverwervingsapparatuur te installeren op de schakelcircuits in alle rij-eindkasten, waardoor submeting van het energieverbruik op kastniveau wordt bereikt.
Omdat het datacenter de kernactiviteiten van talrijke overheids- en zakelijke klanten huisvest, zijn ongeplande stroomstoringen ten strengste verboden; bijgevolg waren retrofit-oplossingen waarbij kabels moesten worden losgekoppeld en de stroom moest worden uitgeschakeld – typisch voor traditionele solid-core of standaard split-core stroomtransformatoren – volkomen onhaalbaar. Bovendien liet de hoge dichtheid van kabellay-outs in de stroomverdeelkasten onvoldoende ruimte over voor het installeren van starre stroomtransformatoren. Na evaluatie van meerdere opties selecteerde het project de CNJ-CTLSX flexibele split-core Rogowski-spoel als kerncomponent voor stroomdetectie, waardoor de retrofit van alle vertakte circuits zonder downtime mogelijk werd.
1. Strenge datacenterclassificatie; Uitschakeling achteraf niet haalbaar: Tier III+ IDC-faciliteiten werken onder strikte Service Level Agreements (SLA's). Ongeplande storingen leiden tot aanzienlijke boetes (van meer dan 100.000 RMB per uur) die aan klanten moeten worden betaald. Traditionele stroomtransformatoren vereisen het doorknippen van kabels en het uitschakelen van de stroom tijdens de installatie, waardoor dergelijke oplossingen niet aan de eisen voldoen en onmiddellijk worden afgewezen.
2. Meten beperkt tot hoofdkasten; Onvermogen om nauwkeurige facturering op rackniveau te realiseren: het oorspronkelijke stroomdistributiesysteem meet alleen de hoofdinkomende lijn van de verdeelkast. De elektriciteitskosten van huurders werden toegewezen op basis van de rackvoetafdruk, waardoor klanten met een hoge stroomdichtheid consequent onevenredige kosten moesten dragen en tot frequente factureringsgeschillen leidden. Bovendien belemmerde het gebrek aan nauwkeurige energie-efficiëntiegegevens voor individuele racks de PUE-optimalisatie-inspanningen.
3. Interne bekabeling met hoge dichtheid; Installatiebeperkingen voor starre transformatoren: Aftakkabels in de verdeelkasten bevonden zich op minder dan 2 cm afstand van elkaar. Traditionele stijve split-core transformatoren zijn omvangrijk en vereisen een aanzienlijke speling bij het openen en sluiten, waardoor installatie onmogelijk wordt gezien de bestaande kabelindeling. Het reorganiseren van de kabels zou de werkdruk en het risico op stroomuitval drastisch hebben vergroot.
4. Strenge vereisten voor elektromagnetische compatibiliteit (EMC): Standaardtransformatoren met ijzeren kern vertonen een hoge magnetische lekkage, die de stabiele werking van servers, opslagapparaten en netwerkswitches kan verstoren en mogelijk gegevensfouten of het opnieuw opstarten van het systeem kan veroorzaken. Retrofitapparatuur moest voldoen aan de strenge EMC-normen die vereist zijn voor IDC-faciliteiten.
Om aan de kernvereisten van IDC-faciliteiten te voldoen - met name "geen downtime, compacte ruimte, hoge precisie en strikte EMC-normen" - maakt het project gebruik van CNJ-CTLSX flexibele split-core Rogowski-spoelen gecombineerd met speciale DIN-rail integrators. Deze zetten signalen om voor integratie in het omgevingsmonitoringsysteem van de faciliteit, waardoor realtime gegevensverzameling van stroom en energieverbruik over alle vertakte circuits mogelijk wordt.
Kernontwerpprincipes
Installatie met gesplitste kern, zonder ontkoppeling: Door het opklikbare, gesplitste ontwerp klemmen de spoelen rechtstreeks op de kabels. Gecertificeerde elektriciens voeren de installatie uit in overeenstemming met laagspanningsstroomprotocollen; Er zijn in geen enkel stadium stroomuitval of het loskoppelen van terminals nodig.
Flexibele spoelen voor krappe ruimtes: De spoelen zijn gemaakt van flexibel isolatiemateriaal en kunnen lichtjes worden gebogen of hervormd, waardoor ze eenvoudig rond kabels kunnen worden geïnstalleerd, zelfs in dicht opeengepakte kasten met minimale tussenruimte.
Naadloze signaalintegratie: speciale integrators zetten differentiële signalen om in standaard elektrische signalen voor directe aansluiting op het bestaande monitoringplatform. Dit elimineert de noodzaak om het hostsysteem te vervangen, waardoor de retrofitkosten beheersbaar blijven.
Laag-EMR-afschermingsontwerp: Een externe afschermingslaag minimaliseert magnetische fluxlekkage – ver onder die van traditionele transformatoren met ijzeren kern – waardoor naleving van de IDC-normen voor elektromagnetische compatibiliteit (EMC) wordt gegarandeerd en interferentie met de stabiele werking van IT-apparatuur wordt voorkomen.
Vlamvertragende, hittebestendige materialen: De behuizing is gemaakt van V0-gecertificeerd vlamvertragend technisch plastic, ontworpen om bestand te zijn tegen de aanhoudende temperatuurstijging die typisch is voor gesloten serverruimtes en voldoet aan de brandveiligheidsvoorschriften.
Installatieproces zonder downtime; Geen impact op de bedrijfsvoering en geen uitbetalingen: alle 144 eenheden werden geïnstalleerd en in bedrijf gesteld terwijl de systemen live bleven. Gedurende de gehele installatie heeft het voedingssysteem geen alarmen geactiveerd en geen onderbrekingen gekend; alle klantenservices bleven normaal functioneren, voldeden volledig aan de SLA-vereisten en vermeden een verwacht aansprakelijkheidsrisico van meer dan RMB 800.000 in verband met potentiële downtime. Zeer aanpasbaar aan krappe ruimtes; installatie-efficiëntie verhoogd met 120% De flexibele spoelen zijn compact en buigzaam, waardoor een eenvoudige installatie mogelijk is, zelfs in overvolle kasten waar de kabelafstand minder dan 2 cm bedraagt. De gemiddelde installatietijd per unit bedraagt slechts 3 minuten – een efficiëntiewinst van 120% ten opzichte van traditionele starre stroomtransformatoren – waardoor de installatie en inbedrijfstelling van alle 144 units in het hele project in slechts twee dagen mogelijk is.
Conforme meetnauwkeurigheid ondersteunt commerciële facturering De apparaten beschikken over meetnauwkeurigheid van klasse 0,5 en uitstekende lineariteit over het volledige meetbereik. De geaggregeerde gegevens van vertakte circuits tonen een afwijking van ≤1,8% vergeleken met de hoofdmeter in de rij-eindkast. De gegevens zijn geverifieerd door een extern metrologiebureau en dienen rechtstreeks als basis voor de elektriciteitsfacturering aan huurders, waardoor langdurige factureringsgeschillen effectief worden opgelost.
Elektromagnetische compatibiliteit garandeert geen interferentie met IT-apparatuur. Na de installatie werden de servers en schakelaars in de getroffen kasten gedurende 72 uur continu in de gaten gehouden; er heeft zich geen elektromagnetische interferentie voorgedaan, zoals gegevensfouten, opnieuw opstarten of alarmen. De elektromagnetische stralingsniveaus voldoen volledig aan de operationele normen van IDC.
Het kernloze ontwerp elimineert onderhoudsbehoeften en verlaagt de O&M-kosten op de lange termijn. Door gebruik te maken van een luchtkernontwerp zijn de Rogowski-spoelen vrij van verzadiging van ijzeren kernen, mechanische slijtage en hysteresisverlies. Ze vereisen geen periodieke kalibratie na de implementatie – alleen een visuele inspectie tijdens jaarlijkse controles – waardoor de werklast en de kosten van datacenteroperaties en -onderhoud aanzienlijk worden verminderd.
Precisiefacturering op kabinetsniveau gerealiseerd; tevredenheid van huurders aanzienlijk verbeterd Realtime en maandelijks energieverbruik voor elke kast kan nauwkeurig worden gevolgd, waardoor transparante facturering "betaal voor wat u gebruikt" mogelijk wordt. Het aantal klachten van huurders met een hoog stroomverbruik daalde tot nul, en het totale vernieuwingspercentage van huurders steeg met 15%.
Ondersteunt gedetailleerde PUE-optimalisatie; De jaarlijkse elektriciteitsbesparing bedraagt meer dan 300.000 kWh Gedetailleerde gegevens over het energieverbruik van de vertakte circuits hebben drie clusters van kasten met een hoog energieverbruik geïdentificeerd. Er werden gerichte optimalisaties geïmplementeerd voor de luchtstroomstrategieën van airconditioning en de planning van serverbelasting. De totale PUE van de faciliteit daalde van 1,42 naar 1,38, wat resulteerde in een jaarlijkse besparing op de elektriciteitskosten van meer dan 300.000 RMB, waarbij de renovatie-investering binnen 10 maanden werd terugverdiend. Vroegtijdige waarschuwing voor fouten in aftakkingscircuits en verbeterde betrouwbaarheid van de voeding: Het systeem bewaakt de stromen in aftakkingscircuits in realtime en heeft met succes potentiële problemen geïdentificeerd (met name stroomfluctuaties veroorzaakt door slecht aansluitingscontact) in twee aftakkingscircuits. Onderhoudspersoneel heeft deze problemen tijdens de daluren verholpen, waardoor twee potentiële stilstandsincidenten zijn voorkomen.
Stabiele werking op lange termijn met 100% apparatuurintegriteit: vanaf juli 2026 hebben 144 eenheden gedurende 13 opeenvolgende maanden stabiel gewerkt zonder ook maar één geval van nauwkeurigheidsafwijking, signaalonderbreking of verslechtering van de behuizing. Het integriteitspercentage van de apparatuur bedraagt 100%, waarbij de operationele prestaties de projectverwachtingen overtreffen.
De flexibele split-core Rogowski-spoel van CNJ-CTLSX is bij uitstek geschikt voor upgrades van de stroomdistributie in IDC-datacenters, die geen downtime, hoge compactheid, hoge precisie en strikte EMC-conformiteit vereisen. Het lost fundamenteel de nalevings- en installatie-uitdagingen op die gepaard gaan met het achteraf inbouwen van traditionele stroomtransformatoren. Het is in staat om snel een gedetailleerd energiemonitoringsysteem op brancheniveau op te zetten met minimale installatiekosten en operationele verstoringen, en vertegenwoordigt een zeer kosteneffectieve stroomdetectieoplossing voor upgrades van de energie-efficiëntie van datacenters en het achteraf aanpassen van intelligente stroomdistributie.
