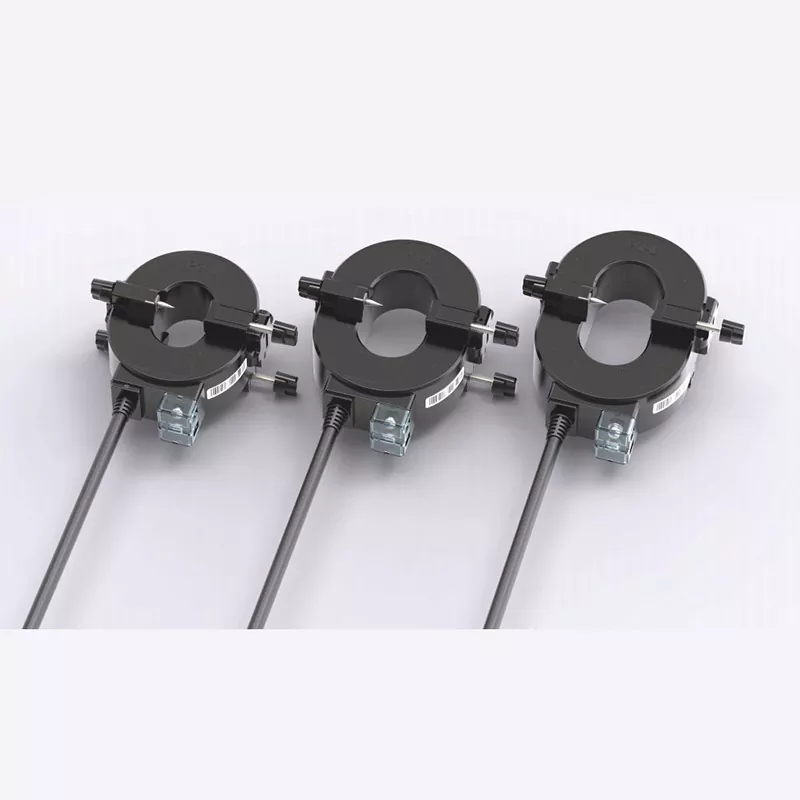

Onze CTHW9 waterdichte stroomtransformatoren voor buiten zijn voorzien van een symmetrisch vergrendelingsmechanisme met dubbele schroeven. Vergeleken met ontwerpen met enkele schroef zorgt deze structuur voor een meer uniforme krachtverdeling en een strakkere kernsluiting, waardoor de meetnauwkeurigheid en operationele stabiliteit op lange termijn structureel worden gegarandeerd. De productlijn biedt verschillende openingsgroottes voor laagspanningskabels met verschillende diameters.
Door gebruik te maken van een symmetrisch vergrendelingsmechanisme met dubbele schroeven, worden de schroeven aan beide zijden tijdens de installatie afwisselend vastgedraaid. Dit zorgt voor een uniforme krachtverdeling over de bovenste en onderste transformatorbehuizingen en een strakke, spleetvrije pasvorm op de kerninterface, waardoor problemen zoals verkeerde uitlijning of nauwkeurigheidsafwijkingen veroorzaakt door enkelzijdige vergrendeling worden geëlimineerd. De borgpennen drukken stevig tegen het buitenoppervlak van de kabel, waardoor slippen of draaien wordt voorkomen en stabiele meetprestaties op de lange termijn worden gegarandeerd, zelfs in omgevingen met veel trillingen, zoals omgevingen met motoren of ventilatoren.
Er zijn modellen verkrijgbaar met verschillende interne openingen, die laagspanningskabels met kleine tot grote doorsneden volledig afdekken. Ze zijn compatibel met zowel single-core als multi-core kabels en voldoen aan de data-acquisitiebehoeften voor circuits met capaciteiten van 5A tot 4000A. De selectie is flexibel, waardoor nauwkeurige afstemming met circuitstromen en kabelspecificaties mogelijk is; Er zijn geen kabelaanpassingen nodig, omdat de units direct kunnen worden geïnstalleerd via een eenvoudig klemmechanisme.

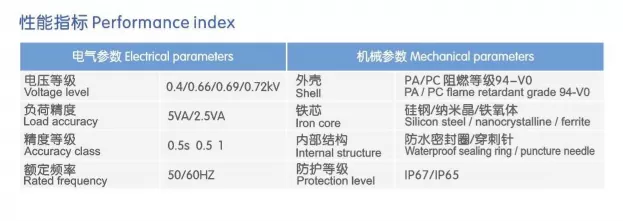

Uitgerust met een hoogwaardige korrelgeoriënteerde kern van siliciumstaal, biedt het apparaat een hoge magnetische permeabiliteit, laag magnetisch verlies, een breed lineair bereik en een sterke weerstand tegen elektromagnetische interferentie. Het kan functioneren als een stroomtransformator op meetniveau – waarbij een nauwkeurigheid van klasse 0,5 of klasse 1 wordt bereikt voor het verwerven van bedrijfsstroom in combinatie met vermogensmeters en energiemonitoringsystemen – of kan worden aangepast als een stroomtransformator met nulsequentie om reststromen op milliampèreniveau nauwkeurig te detecteren voor gebruik met aardlekbeveiliging en brandveiligheidsstroombewakingsapparatuur.
De behuizing is gegoten uit zeer sterk, vlamvertragend technisch plastic en is bestand tegen schokken en veroudering veroorzaakt door extreme temperaturen. Het interieur maakt gebruik van een vacuüm-epoxyhars-oppotproces, dat uitgebreide bescherming biedt tegen vocht, stof en corrosie, waardoor een IP65-beschermingsgraad wordt bereikt. De CTHW9 waterdichte stroomtransformator voor buiten zorgt voor een stabiele, langdurige werking en een langere levensduur in diverse omgevingen: van industriële installaties en buitenverdeelkasten tot ondergrondse nutstunnels en vochtige elektriciteitsschachten.
Transparant aansluitdeksel: bedradingsstatus is duidelijk zichtbaar; afdekkingen hoeven niet te worden verwijderd voor acceptatie ter plaatse of routine-inspecties, waardoor het oplossen van problemen efficiënter wordt.
Duidelijke polariteitsmarkeringen: P1/P2-richting en secundaire klempolariteit zijn gemarkeerd op het oppervlak van de behuizing om bedradingsfouten effectief te voorkomen.
Waterdichte, buigbestendige kabeluitgang: wordt geleverd met een speciale uitgangskabel met een afgedichte, waterdichte interface, geschikt voor installatievereisten buitenshuis.
Geïntegreerd ontwerp (geen extra accessoires nodig): Klaar om direct uit de doos te installeren zonder extra onderdelen aan te schaffen, waardoor de totale installatiekosten worden verlaagd.
Draai afwisselend de borgschroeven aan beide zijden los (tegen de klok in) en scheid de bovenste en onderste behuizingshelften voorzichtig langs de scheidingslijn.
Plaats de te meten kabel in het midden van de binnenopening van de transformator, zorg ervoor dat deze gecentreerd is en niet tegen de binnenwanden drukt.
Lijn de pasvlakken uit en sluit de bovenste en onderste behuizingshelften; draai de schroeven afwisselend aan beide kanten vast (met de klok mee) om ervoor te zorgen dat de oppervlakken perfect passen en dat de interne contactpin de kabel stevig vasthoudt.
Open het transparante aansluitdeksel, sluit de bedrading aan de secundaire zijde correct aan volgens de polariteitsmarkeringen en sluit het deksel om de installatie te voltooien.
Laat de secundaire zijde van de stroomtransformator nooit open tijdens bedrijf, omdat geïnduceerde hoge spanning een risico vormt voor de veiligheid van personeel en apparatuur. Wanneer u een transformator met nulsequentie installeert, zorg er dan voor dat zowel de faselijn(en) als de neutrale lijn in dezelfde richting door de transformator gaan, en let op de juiste polariteit tijdens de bedrading.

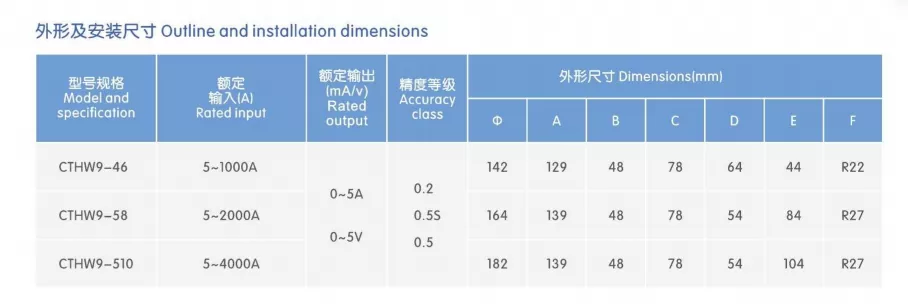

Selecteer de juiste binnendiameter op basis van de werkelijke buitendiameter van de kabel; voor buitenomgevingen met een hoge luchtvochtigheid wordt een extra waterdichtingsbehandeling voor het bedradingsaansluitgebied aanbevolen.
Het achteraf aanpassen van bestaande distributiesystemen: het installeren van meting en monitoring op kabelcircuits in oudere industriële zones en commerciële gebouwen zonder de noodzaak van stroomuitval of het loskoppelen van draden, waardoor geen productie-uitvaltijd wordt gegarandeerd.
Industrieel energiebeheer: het verzamelen van actuele gegevens van circuits die productielijnen, nutsapparatuur, luchtcompressoren, enz. van stroom voorzien, om statistieken over energieverbruik en efficiëntieanalyse mogelijk te maken.
Residuele stroombeveiliging: Werkt als een nulsequentiestroomtransformator gecombineerd met lekbeveiligingsapparaten om de elektrische veiligheid binnen het distributiesysteem te garanderen.
Brandveiligheidsstroombewaking: Bewaking van stroom en reststroom in brandveiligheidsstroomdistributiecircuits om te voldoen aan de voorschriften voor brandveiligheidssystemen.
Smart Power Distribution Monitoring: Integratie met stroombewakingsplatforms en IoT-terminals om gegevensverzameling op afstand en vroegtijdige waarschuwing bij fouten mogelijk te maken.
Ons volledige assortiment CTHW9 waterdichte stroomtransformatoren voor buiten wordt vervaardigd in strikte overeenstemming met nationale normen. Elke eenheid ondergaat uitgebreide tests, waaronder nauwkeurigheidskalibratie, netfrequentie-bestendigheidsspanningstests en controles van de isolatieprestaties voordat ze de fabriek verlaat om stabiele en betrouwbare prestaties te garanderen.
Maatwerk beschikbaar: stroomverhoudingen, diafragmagroottes, uitvoerconfiguraties en nulreeksparameters kunnen worden aangepast om aan specifieke vereisten te voldoen.
Professioneel technisch team biedt selectiebegeleiding en end-to-end technische ondersteuning na verkoop.
Producten worden geleverd met 1 jaar garantie; koop met vertrouwen, wetende dat kwaliteit gegarandeerd is.
Projectnaam: Retrofit voor monitoringsysteem voor energieverbruik voor een slim logistiek park in het Xiaoshan-district, Hangzhou.
Locatie: Chuanhua logistieke basis, Xiaoshan District, Hangzhou City, provincie Zhejiang.
Voltooiingsdatum: maart 2026.
Gebruikte producten: Diverse specificaties van isolatiedoorborende, split-core stroomtransformatoren.
Het logistieke park is in 2018 opgeleverd en in gebruik genomen en heeft een totale bouwoppervlakte van 120.000 m². Het omvat drie hoogwaardige magazijnen, een geautomatiseerd sorteercentrum, een koelopslagruimte met lage temperatuur en ondersteunende kantoorfaciliteiten. Het park exploiteert 172 laagspanningsdistributiecircuits, met jaarlijkse elektriciteitskosten van meer dan 3,2 miljoen RMB. Het oorspronkelijke distributiesysteem was alleen uitgerust met een hoofdinkomende meter en ontbeerde mogelijkheden voor submetering voor het energieverbruik. Bovendien kon de faciliteit, vanwege de specifieke operationele vereisten van de koelketen- en sorteerbedrijven, niet de langdurige stroomuitval opvangen die doorgaans nodig is voor dergelijke retrofits. Om te voldoen aan de vereisten voor industriële energiebesparing en kostenreductie, en om gezoneerde elektriciteitskostenberekeningen en afwijkingenwaarschuwingen te realiseren, heeft het park een intelligente upgrade van de stroomdistributie geïnitieerd. Er werd gekozen voor split-core stroomtransformatoren (CT's) met isolatie-doorborende stroomaftakking als de kernstroomdetecterende componenten, waardoor monitoring in alle circuits mogelijk is zonder enige stroomuitval.
Gebrek aan gegevens over energieverbruik per meter en grove kostenbeheersing: het uitsluitend vertrouwen op een hoofdmeter maakte het onmogelijk om de elektriciteitskosten uit te splitsen over opslag-, sorteer-, koelketen- en kantoorzones. Het verhinderde ook de identificatie van verborgen verspilling – zoals apparatuur die stationair draait of onbelast draait – waardoor de elektriciteitskosten hoog en niet geoptimaliseerd zijn, terwijl energiebesparende upgrades geen datagestuurde rechtvaardiging ontberen.
Buitensporige kosten en onhaalbaarheid van op uitval gebaseerde upgrades: een stroomstoring van meer dan vier uur in de koelketen kan verse producten beschadigen, met geschatte verliezen van meer dan 200.000 RMB per incident. Het sorteercentrum genereert tijdens de piekseizoenen een dagelijkse productie van meer dan 800.000 RMB, waardoor één dag stilstand extreem kostbaar wordt. Traditionele "through-hole" CT's vereisten het doorknippen van kabels voor installatie; Omdat goedkeuringen voor uitval niet konden worden verkregen, werd het upgradeplan aanvankelijk opgeschort.
Krappe installatieruimte in kabelgoten en bedradingsproblemen: meer dan 80% van de stroomcircuits was geconcentreerd in kabelgoten. Traditionele upgrades zouden een uitgebreide verwijdering van de deksels van de trays en het leggen van extra stroomkabels vereisen, wat zou resulteren in een enorme werklast, hoge veiligheidsrisico's en een potentiële verstoring van de bestaande kabellay-outs.
Afwezigheid van real-time stroommonitoring en problemen met het detecteren van overbelastingsrisico's: De ladingen van sorteerapparatuur fluctueren aanzienlijk tijdens grote e-commerce-verkoopevenementen. Langdurige overbelasting van de lijn kan de veroudering van de isolatie versnellen of zelfs brand veroorzaken. De beperkte frequentie van handmatige inspecties zorgde ervoor dat verborgen gebreken vaak onopgemerkt bleven; Er hadden zich eerder incidenten voorgedaan waarbij oververhitting van het vertakkingscircuit struikelen veroorzaakte en de sorteerwerkzaamheden onderbrak.
Om tegemoet te komen aan de kernvereisten van "geen stroomuitval, minimale bedrading en geschiktheid voor krappe ruimtes", maakte het project gebruik van split-core CT's met isolatie-doordringende stroomaftakking over alle circuits, waarbij modellen werden geselecteerd op basis van specifieke circuitspecificaties.
Kernontwerpprincipes
Isolatie-doorborende zelfvoeding: Door gebruik te maken van ingebouwde doorsteekelektroden onttrekken de CT's stroom rechtstreeks via de isolatie van de fasegeleider om de detectie- en communicatiemodules te voeden, waardoor het niet meer nodig is om 220V-stroomkabels te leggen voor elk van de bewakingspunten. Scharnierend, niet-scheidend ontwerp: Beschikt over een scharnierende structuur met kliksluiting die rechtstreeks op de buitenkant van de kabel wordt geklemd; elimineert de noodzaak om kabels door te snijden of aansluitingen los te koppelen, waardoor installatie zonder stroomonderbreking mogelijk is in overeenstemming met normen voor werken onder laagspanning.
Submeterarchitectuur: verzamelt gegevens per functionele zone en type energieverbruik en uploadt deze naar een gecentraliseerd energiebeheerplatform om zonale elektriciteitskostenberekening, waarschuwingen over abnormaal gebruik en analyse van trends in energieverbruik mogelijk te maken.
Aanpassingsvermogen aan compacte ruimte: Geoptimaliseerde apparaatafmetingen en verminderde operationele spelingsvereisten maken het geschikt voor krappe installatieomgevingen, zoals kabelgoten en gebieden met dichte bedrading.
Installatie zonder downtime en geen operationeel verlies: Gecertificeerde laagspanningselektriciens voerden werkzaamheden onder spanning uit, strikt volgens de regelgeving. Het retrofitproces veroorzaakte geen onderbrekingen in de stroomvoorziening voor koel- en sorteersystemen in de koelketen, wat resulteerde in geen ladingschade of ordervertragingen. Dit alleen al vermeed geschatte stroomuitvalverliezen van meer dan 500.000 RMB en elimineerde complexe uitvalgoedkeurings- en belastingoverdrachtsprocedures.
Eliminatie van stroomkabels en 35% reductie van de totale kosten: Door gebruik te maken van zelfaangedreven isolatie-doorborende technologie was het niet nodig om aparte stroomkabels aan te leggen voor de 172 meetpunten. Dit verminderde de kosten in verband met bekabelingsmaterialen, het boren van kabelgoten en arbeid; de totale retrofitkosten waren ongeveer 35% lager dan die van traditionele oplossingen, en de bouwperiode werd met meer dan de helft verkort.
Aanpasbaarheid aan krappe kabelgootruimtes en aanzienlijk verbeterde efficiëntie: Het compacte apparaat heeft minimale ruimte nodig voor bediening en installatie, waardoor het niet meer nodig is om grote delen van kabelgootafdekkingen te verwijderen. Het hele proces – klemmen, doorboren en vergrendelen – kan met één hand worden voltooid, met een gemiddelde installatietijd van slechts 8 minuten per eenheid. Snelle installatie is mogelijk, zelfs voor circuits met dichte bedrading in trays, waardoor de veiligheidsrisico's die gepaard gaan met werken op hoogte en in besloten ruimtes aanzienlijk worden verminderd.
Betrouwbaar doorsteekcontact en geen risico op oververhitting/isolatie: Doorsteekelektroden zijn gemaakt van zeer geleidend vertind koper en beschikken over een vergrendelingsmechanisme met constante kracht om een stabiele contactweerstand te garanderen. Het doorsteekpunt is voorzien van een geïntegreerde isolatiepakking, die langdurig gebruik binnenshuis garandeert zonder oververhitting, oxidatie of aantasting van de isolatie; Na voltooiing heeft het project een temperatuurstijgingstest bij volledige belasting van 72 uur doorstaan, waarbij alle punten voldeden aan de nationale normen. De meetnauwkeurigheid voldoet aan de normen en interne boekhoudvereisten. De pasvlakken van de split-core sensoren maken gebruik van precisieslijpen, waardoor een strakke sluiting van het magnetische circuit en minimaal magnetisch verlies wordt gegarandeerd, met een meetnauwkeurigheid die consistent binnen klasse 0,5 ligt. De discrepantie tussen de geaggregeerde gegevens van de deelmeters en de hoofdmeter bedraagt minder dan 2%, wat volledig voldoet aan de managementbehoeften op het gebied van de boekhouding van het interne energieverbruik en de toewijzing van afdelingskosten.
Implementatie van gesubmeterde energieboekhouding; De jaarlijkse elektriciteitsbesparing bedraagt meer dan 200.000 RMB. De renovatie maakte verfijnde statistieken over het elektriciteitsverbruik mogelijk, gecategoriseerd per zone en functie. Data-analyse bracht verspillingspunten aan het licht, zoals een hoog energieverbruik bij nullast in de opslagruimte van de koelketen 's nachts en luchtcompressoren die in de sorteerruimte stationair draaien. Na het optimaliseren van de operationele strategieën bereikten de maandelijkse elektriciteitsbesparingen ongeveer 18.000 kWh, waarbij de verwachte jaarlijkse besparingen op elektriciteitskosten meer dan 200.000 RMB zouden bedragen.
Proactieve waarschuwingen over overbelasting voorkomen incidenten met downtime. Het systeem heeft huidige waarschuwingsdrempels voor overbelasting vastgesteld. Tijdens de pieksorteerseizoenen "618" en "Double 11" werden driemaal waarschuwingen voor zware lading geactiveerd. Bedienings- en onderhoudspersoneel (O&M) paste de bedieningscombinaties van de apparatuur onmiddellijk aan en spreidde de opstarttijden van apparatuur met hoog vermogen, waardoor sorteeronderbrekingen als gevolg van overbelasting en uitschakeling van circuits werden voorkomen; dit vermeed cumulatieve downtimeverliezen van meer dan 300.000 RMB.
Stabiele werking van de apparatuur met een integriteitspercentage van 100%. Vanaf juli 2026 hebben alle 172 stroomtransformatoren continu en stabiel gefunctioneerd. Er hebben zich geen fouten voorgedaan, zoals oververhitting op het doorsteekpunt, defecte isolatie of signaaldrift. Het integriteitspercentage van de apparatuur is 100%, waardoor er geen frequent onderhoud of kalibratie nodig is, wat resulteert in extreem lage O&M-kosten.
Geslaagd voor acceptatie van energiebesparing en verzekerd van beleidssubsidies. Het project voldeed aan de lokale aanvraagvereisten voor subsidies voor industriële energiebesparende renovaties. Dankzij een uitgebreid submetersysteem en duidelijke energiebesparingsresultaten slaagde het systeem met succes voor de acceptatie door derden en ontving het een speciale energiebesparingssubsidie van 120.000 RMB, waardoor de renovatiekosten verder werden verlaagd.
Doordringende, split-core stroomtransformatoren bieden een laag inbraak, goedkoop en zeer efficiënt pad voor intelligente retrofitting in bestaande stroomdistributiescenario's, zoals logistieke, industriële en commerciële faciliteiten, waar systeemuitschakelingen onaanvaardbaar zijn en wijzigingen moeilijk te implementeren zijn. Het lost de installatie-uitdagingen op die gepaard gaan met traditionele instrumenttransformatoren (waarvoor stroomuitval en het loskoppelen van draden nodig zijn) en elimineert tegelijkertijd de kosten en tijd die gepaard gaan met extra voedingsbedrading. Het is in staat om snel systemen op te zetten voor energieverbruik per meter en conditiemonitoring en dient als een zeer kosteneffectieve kernsensorcomponent die bedrijven helpt energie te besparen, kosten te verlagen en hun energiedistributieactiviteiten en -onderhoud te verbeteren.
