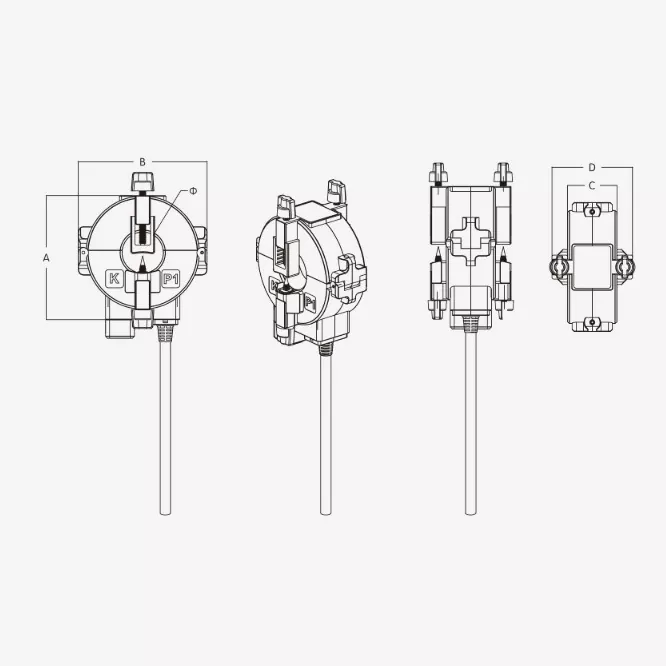

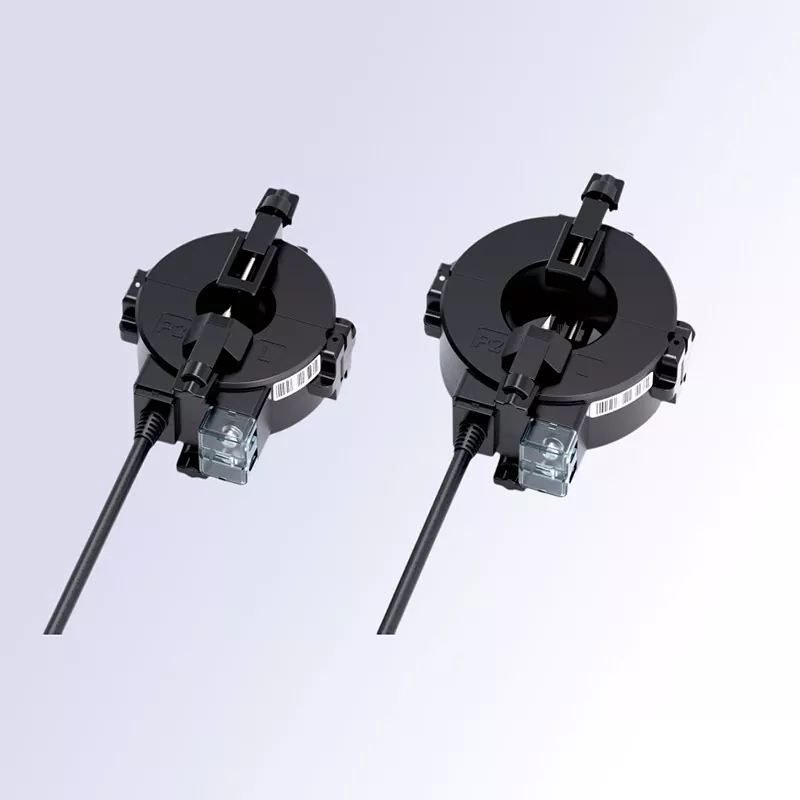

De CTHW8 waterdichte stroomtransformator voor buiten heeft een cirkelvormig ontwerp met gesplitste kern, waardoor deze direct op onder spanning staande stroomkabels kan worden geklemd zonder dat het systeem hoeft te worden uitgeschakeld of kabels en aansluitingen moeten worden losgekoppeld. De gladde binnenopening past zich aan de vorm van de kabel aan, terwijl een schroef-en-pin-vergrendelingsmechanisme zorgt voor een veilige, schuifvrije pasvorm. Gecombineerd met een zeer nauwkeurige ijzeren kern zorgt het voor een stabiele stroomopname.
Het ronde ontwerp met gesplitste kern zorgt voor een goede pasvorm tussen de binnenopening en het buitenoppervlak van de kabel, waardoor er zowel enkelkernige als meeraderige laagspanningskabels met verschillende diameters kunnen worden geplaatst. Vergeleken met transformatoren met vierkante opening biedt dit ontwerp een strakkere pasvorm zonder wiebelen, wat resulteert in een stabielere meetnauwkeurigheid. De gesplitste structuur elimineert de traditionele vereiste om draden los te koppelen voor installatie, waardoor aanpassing achteraf mogelijk is zonder stroomuitval. Eén persoon kan een unit binnen enkele seconden installeren, waardoor de installatietijden aanzienlijk worden verkort en verliezen als gevolg van productiestilstand worden vermeden.
De unit is voorzien van een aan de bovenkant gemonteerd, met een knop bediend schroefvergrendelingsmechanisme met een geïntegreerde positioneringspin. Door de schroef vast te draaien, worden de bovenste en onderste behuizingen veilig gesloten, zodat de contactoppervlakken van de ijzeren kern zonder gaten bij elkaar komen. Tegelijkertijd drukt de positioneringspin tegen het buitenoppervlak van de kabel om de transformator op zijn plaats te vergrendelen, waardoor verschuiven of draaien effectief wordt voorkomen. Dit zorgt voor een stabiele werking op de lange termijn – zelfs in omgevingen met veel trillingen – en elimineert structureel meetfouten veroorzaakt door losraken.

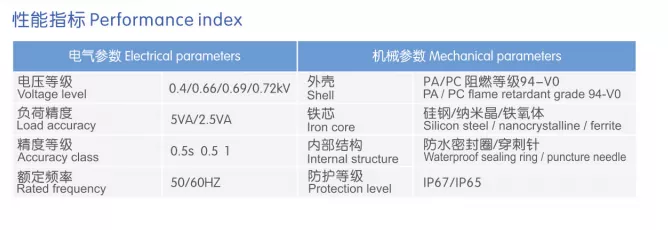

Het maakt gebruik van een hoogwaardige korrelgeoriënteerde siliciumstalen kern die wordt gekenmerkt door een hoge magnetische permeabiliteit, een laag magnetisch verlies en een uitstekende lineariteit van de magnetisatiecurve. Het levert een stabiel uitgangssignaal binnen het nominale stroombereik, voldoet aan de meetnauwkeurigheidsnormen van klasse 0,5 of klasse 1 en zorgt voor betrouwbare, nauwkeurige stroomgegevensverzameling. Het product ondersteunt werking met dubbele frequentie (50 Hz/60 Hz) en biedt een sterke weerstand tegen externe elektromagnetische interferentie, waardoor een stabiele integratie met verschillende multifunctionele vermogensmeters, intelligente bewakingsterminals en relaisbeveiligingsapparaten wordt gegarandeerd.
Deze CTHW8 waterdichte stroomtransformator voor buitengebruik heeft een spuitgegoten behuizing uit één stuk, gemaakt van zeer sterk, vlamvertragend technisch plastic, dat uitstekende isolatie, slagvastheid en duurzaamheid tegen extreme temperaturen biedt. De binnenkant is vacuüm ingegoten met epoxyhars en biedt uitgebreide bescherming tegen vocht, stof en corrosie. Het is geschikt voor diverse en veeleisende omgevingen, zoals industriële installaties, verdeelkasten buiten, ondergrondse distributieschachten en nutstunnels, waarbij consistente prestaties op de lange termijn worden gehandhaafd en een langere levensduur wordt gegarandeerd.
Transparant aansluitdeksel: de bedradingsstatus is duidelijk zichtbaar, waardoor de efficiëntie wordt verbeterd tijdens de acceptatie van de installatie ter plaatse en de daaropvolgende probleemoplossing of onderhoud.
Duidelijke polariteitsmarkeringen: P1/P2-richtingaanwijzers en de polariteit van de secundaire aansluitingen zijn gemarkeerd op het oppervlak van de behuizing om bedradingsfouten te voorkomen.
Waterdichte kabeluitgang: wordt geleverd met een speciale, buigbestendige uitgangskabel; het verbindingspunt is voorzien van een waterdichte afdichting om de algehele beschermingsgraad te verbeteren.
Geïntegreerd ontwerp zonder accessoires: direct uit de doos te installeren zonder dat er extra onderdelen nodig zijn, waardoor de materiaalkosten worden verlaagd.
Draai de bovenste borgschroef los door deze tegen de klok in te draaien en scheid vervolgens voorzichtig de bovenste en onderste behuizingssecties langs de scheidingslijn.
Plaats de te meten kabel in het midden van de opening van de transformator, zorg ervoor dat deze coaxiaal is met de opening en vrij is van verkeerde uitlijning of compressie.
Lijn de pasvlakken uit en sluit de behuizingssecties; draai de bovenste borgschroef rechtsom vast om te zorgen dat hij goed aansluit en dat de borgpin de kabel stevig vasthoudt.
Open het transparante aansluitdeksel, sluit de secundaire kabels correct aan volgens de polariteitsmarkeringen en sluit het deksel om de installatie te voltooien.
Laat het secundaire circuit nooit open terwijl de transformator in bedrijf is; een open circuit kan hoge spanningen veroorzaken die de veiligheid van personeel en apparatuur in gevaar brengen.
Selecteer een model met de juiste opening op basis van de werkelijke buitendiameter van de kabel om een goede pasvorm te garanderen.
Voor installaties buiten of in omgevingen met een hoge luchtvochtigheid wordt aanbevolen om extra waterdichtheid/afdichting op de bedradingsaansluitingen aan te brengen. Toepassingsscenario's
Het achteraf aanpassen van bestaande distributiesystemen: het installeren van meet- en bewakingsapparatuur op kabelcircuits in verouderde industrieparken of commerciële gebouwen zonder de noodzaak van stroomuitval of het loskoppelen van draden.
Building Power Distribution O&M: Bewaken van de huidige en analyseren van statistieken over energieverbruik voor kabelcircuits in elektrische stijgleidingen en nutsschachten.
Industriële stroombewaking: realtime monitoring van bedrijfsstromen voor kabelaangedreven apparatuur zoals productielijnen, pompen, ventilatoren en luchtcompressoren.
Smart Power Distribution Systems: Integratie met energiemonitoringplatforms en energiebeheersystemen om gegevensverzameling op afstand en vroegtijdige waarschuwing bij fouten mogelijk te maken.
Aardlekbeveiliging: Aanpasbaar als nulsequentiestroomtransformator voor reststroombewaking en aardlekbeveiliging binnen stroomdistributiesystemen.
De gehele productlijn wordt vervaardigd in strikte overeenstemming met nationale normen. Elke CTHW8 waterdichte stroomtransformator voor buiten wordt voorafgaand aan verzending uitgebreid getest, inclusief nauwkeurigheidskalibratie, netfrequentie-bestendigheidsspanningstests en isolatieprestatiecontroles, om stabiele, betrouwbare prestaties te garanderen. Er wordt een garantie van één jaar gegeven.
Projectnaam: Suzhou Smart Lighting Energy Monitoring Retrofit-project | Locatie: Suzhou-stad, provincie Jiangsu
Voltooiingsdatum: september 2023
Gebruikt product: φ45 mm isolatiedoorborende split-core stroomtransformator
Het project bestrijkt een 6,2 kilometer lang stuk van een belangrijke stedelijke verkeersader met 218 distributiecircuits voor straatverlichting. Elk circuit maakt gebruik van stroomkabels van 3 x 16 mm² voor de voeding van LED-straatverlichting en landschapsverlichting. Het bestaande distributiesysteem, oorspronkelijk gebouwd in 2015, bood alleen de basisfunctionaliteit voor het in- en uitschakelen van de hoofdschakelaar en ontbeerde mogelijkheden voor individuele circuitstroommonitoring of statistieken over energieverbruik.
Naarmate de eisen voor een verfijnd gemeentelijk verlichtingsbeheer toenamen, waren de lokale autoriteiten van plan energiemonitoring- en vroegtijdige waarschuwingssystemen voor storingen in het gehele verlichtingsnetwerk te installeren. Ze werden echter geconfronteerd met uitdagingen zoals moeilijkheden bij het verkrijgen van goedkeuring voor stroomstoringen op hoofdwegen, hoge bedradingskosten vanwege de verspreide aard van installatiepunten buiten, en de noodzaak om kabels door te snijden voor traditionele retrofits van stroomtransformatoren. Uiteindelijk koos het project voor isolatie-doordringende split-core stroomtransformatoren als kerncomponenten voor de stroomopname, waardoor de volledige renovatie kon worden voltooid zonder enige stroomuitval.
Gebrek aan stroombewaking in vertakte circuits; extreem lage probleemoplossingsefficiëntie. Er vond geen stroomgegevensverzameling per circuit plaats binnen het verlichtingsnetwerk; het identificeren van beschadigde straatlantaarns of lijnfouten was uitsluitend afhankelijk van handmatige nachtpatrouilles. De gemiddelde tijd om een fout te detecteren was meer dan twaalf uur, waarbij problemen in afgelegen gebieden soms twee tot drie dagen aanhielden voordat ze werden opgelost. Bijgevolg schommelde het beschikbaarheidspercentage van straatverlichting rond de 92%, wat niet voldeed aan de vereiste normen.
Beheer van ruwe energie; onvermogen om abnormaal stroomverbruik te detecteren. Alleen de mastermeter meet het totale verbruik, waardoor het onmogelijk is om het energieverbruik per afzonderlijk circuit te onderscheiden. Problemen zoals leidinglekkage of het ongeoorloofd aftappen van stroom door bedrijven in de buurt bleven onopgemerkt, wat resulteerde in geschatte jaarlijkse energieverliezen buiten verlichting van meer dan 50.000 RMB.
Traditionele retrofitting vereiste stroomuitval, wat een aanzienlijke publieke impact veroorzaakte. Het gebruik van standaard stroomtransformatoren met doorlopende gaten zou het doorsnijden van kabels en het uitschakelen van de stroom vereisen. Storingen op hoofdwegen zouden de verkeerslichten, de straatverlichting en de stroomvoorziening naar nabijgelegen winkels hebben verstoord. Bovendien was het goedkeuringsproces voor storingen complex en bracht nachtelijke installatie grote veiligheidsrisico's met zich mee.
Wijd verspreide buitenlocaties; hoge kosten voor de bedrading van de stroomvoorziening. De 218 meetpunten lagen verspreid langs de weg. Het installeren van afzonderlijke stroomkabels voor elke gegevensverzamelingsmodule zou de gecombineerde materiaal- en arbeidskosten meer dan 120.000 RMB hebben opgeleverd; bovendien is buitenbedrading gevoelig voor veroudering en hoge uitvalpercentages.
Om tegemoet te komen aan de kernvereisten van verspreide buitenlocaties en een storingsvrije installatie, maakt het project uitsluitend gebruik van isolatie-doordringende, split-core stroomtransformatoren. Deze geïntegreerde eenheden verzorgen zowel de stroommeting als de zelfaangedreven werking van het circuit, waardoor er geen extra voedingskabels nodig zijn.
Kernontwerpprincipes
Isolatie-doordringende, zelfaangedreven oplossing: De transformator maakt gebruik van ingebouwde doorsteekelektroden om de isolatie van de straatlantaarnfasedraad te doordringen en bedrijfsstroom te onttrekken. Hierdoor worden tegelijkertijd de huidige verzamel- en communicatiemodules van stroom voorzien, waardoor er geen behoefte meer is aan onafhankelijke voedingslijnen.
Installatie met gesplitste kern, zonder ontkoppeling: Dankzij de opklikbare structuur met gesplitste kern wordt het apparaat rechtstreeks op de buitenkant van de kabel geklemd. Dit elimineert de noodzaak om kabels door te snijden of aansluitingen los te koppelen, waardoor installatie onder spanning in laagspanningsomgevingen mogelijk is. Buitenontwerp met hoge bescherming: het apparaat heeft een stof- en waterdichte classificatie IP65 en is voorzien van een waterdichte afdichtring op het doorsteekpunt, waardoor het geschikt is voor buitenomgevingen die worden blootgesteld aan regen, intense hitte en ijskoude wintertemperaturen.
Installatie zonder uitval; geen verstoring van de normale stedelijke activiteiten: het werk werd uitgevoerd door gecertificeerde laagspanningselektriciens volgens standaard live-werkprocedures. Op de hoofdwegen heeft zich geen stroomstoring voorgedaan en ook de verkeersverlichting en de stroomvoorziening van nabijgelegen bedrijven zijn niet getroffen. In slechts zeven dagen werden in totaal 218 units geïnstalleerd en in bedrijf gesteld, waardoor de projecttijd met ruim 60% werd verkort vergeleken met traditionele retrofitmethoden.
Geen extra bedrading vereist; aanzienlijke verlaging van de retrofitkosten: Door gebruik te maken van op piercings gebaseerde, zelfaandrijvende technologie was het niet meer nodig om stroomkabels voor individuele eenheden aan te leggen. Dit bespaarde ongeveer 85 RMB aan materiaal- en arbeidskosten per eenheid, wat resulteerde in een totale besparing op de bedradingskosten van meer dan 180.000 RMB en een reductie van 40% in de totale retrofitkosten.
Betrouwbare doordringende afdichting; veilig voor langdurig gebruik buitenshuis: de doorsteekelektrode is gemaakt van vertind koper en zorgt voor een gelijkmatige doorsteekkracht zonder de geleiderkern te beschadigen. Een waterdichte afdichting van siliconenrubber zorgt voor volledige isolatie tegen regen en vocht zodra deze is vergrendeld. Sinds hun inzet hebben de eenheden het regenseizoen van Suzhou, zomertemperaturen van 40°C en wintertemperaturen van -5°C, doorstaan zonder aantasting van de isolatie, binnendringend water of kortsluiting.
Stabiele meetnauwkeurigheid; voldoet aan de eisen voor het meten van energieverbruik: de pasvlakken van de sensor met gesplitste kern worden nauwkeurig geslepen, wat resulteert in minimaal verlies van het magnetische circuit bij sluiting en een nauwkeurigheid van klasse 0,5 wordt bereikt, wat voldoet aan de eisen voor energiestatistieken met submeters. De hoge gevoeligheid voor signalen met lage stroomsterkte maakt nauwkeurige detectie mogelijk van stroomveranderingen veroorzaakt door defecten aan individuele straatlantaarns, waardoor een nauwkeurige vroegtijdige waarschuwing bij storingen mogelijk wordt.
Handige en efficiënte installatie; geschikt voor werkomgevingen buitenshuis: De lichtgewicht units zijn voorzien van geïntegreerde vergrendelingsclips, waardoor één enkele technicus luchtinstallaties kan voltooien zonder zwaar gereedschap. Dit vermindert zowel de veiligheidsrisico's als de moeilijkheden die gepaard gaan met werken op hoogte buitenshuis aanzienlijk.
Aanzienlijk verbeterde O&M-efficiëntie en conforme verlichtingspercentages: het systeem bewaakt de stroom in realtime over alle circuits en geeft automatisch binnen 10 minuten waarschuwingen voor open circuits, kortsluitingen of abnormale storingen, waardoor de gemiddelde foutoplossingstijd met 80% wordt verkort. Het percentage wegverlichting steeg van 92% naar 99,2% en voldeed daarmee aan de klasse I-norm voor gemeentelijke verlichting.
Verfijnd energiebeheer en verminderde verliezen: Analyse van energiegegevens na de implementatie heeft drie punten van ongeoorloofd stroomaftappen en twee gevallen van verborgen leidinglekkage geïdentificeerd. Door de sanering werd het abnormale maandelijkse energieverlies met ongeveer 2.300 kWh verminderd, wat resulteerde in een jaarlijkse besparing op de elektriciteitskosten van meer dan 25.000 RMB.
Stabiele werking van de apparatuur zonder fouten: vanaf oktober 2024 hebben alle 218 stroomtransformatoren continu en stabiel gewerkt, waarbij geen waterschade, nauwkeurigheidsafwijking of oververhitting op aansluitpunten is geconstateerd; het integriteitspercentage van de apparatuur bedraagt 100%.
Succesvolle gemeentelijke acceptatie: Het project voldoet aan de Technische Specificatie voor de Constructie en Acceptatie van Stedelijke Wegverlichtingstechniek (CJJ 89) en de relevante nationale normen voor stroomtransformatoren, en doorstaat bij de eerste poging de speciale acceptatie-inspectie van de gemeentelijke overheid voor het achteraf inbouwen van slimme verlichting.
De split-core stroomtransformator met isolatiedoorborende technologie is een innovatief kernonderdeel voor de slimme aanpassing van gedistribueerde stroomdistributiesystemen voor buitengebruik. Het lost effectief drie belangrijke pijnpunten in de sector op die verband houden met traditionele retrofitmethoden: de moeilijkheid bij het plannen van stroomuitval, hoge bedradingskosten en trage installatiesnelheden.
Deze technologie is breed toepasbaar in scenario's die worden gekenmerkt door verspreide locaties en uitdagende toegang tot stroom, zoals gemeentelijke straatverlichting, EV-oplaadpalen buitenshuis, stroomdistributie op industrieterreinen en elektriciteitsnetten op het platteland. Het maakt de snelle inzet mogelijk van de huidige monitoring- en energiegegevensverzamelingssystemen zonder stroomuitval, minimale bedrading en lage kosten, waardoor het een zeer kosteneffectieve sensorlaagoplossing is voor het Internet of Things (IoT) in de stroomdistributie en de bouw van slimme steden.
