Veel oudere energiedistributieruimten, werkplaatsen en gebouwen vereisen de toevoeging van meters, online monitoring of aardlekbeveiliging. De grootste uitdaging is het installeren van de stroomtransformatoren:
Het aanvragen van een stroomstoring is een langdurig proces; een enkele dag stilstand van een fabriek of supermarkt kan resulteren in verliezen variërend van tienduizenden tot honderdduizenden.
Bij standaard through-hole-transformatoren moeten kabels worden losgekoppeld en rails worden verwijderd – een arbeidsintensief proces waarbij het risico bestaat dat bestaande bedrading wordt beschadigd.
Krappe kastinterieurs laten vaak geen ruimte over om kabels door standaardtransformatoren te leiden, en het omleiden van bedrading verspilt zowel tijd als materiaal.
Voor tijdelijke inspecties of het oplossen van problemen moet het apparaat worden geïnstalleerd en vervolgens verwijderd, waardoor een inefficiënte, heen-en-weer-workflow ontstaat.
Onze klemstroomtransformatoren lossen deze problemen op: open eenvoudigweg de bekken, klem ze op de kabel of rail en zet de bedrading vast. Voor de installatie is geen stroomonderbreking of wijziging van bestaande lijnen nodig, waardoor de installatie-efficiëntie effectief wordt verdubbeld.
1. Echte "Live" installatie
Dankzij het split-core ontwerp is het niet meer nodig om kabels door te snijden of rails te demonteren; met de juiste veiligheidsprocedures kan het rechtstreeks op spanningvoerende leidingen worden geklemd. Dit bespaart de aanzienlijke kosten die gepaard gaan met uitvaltoepassingen en demontage van lijnen, waardoor de projecttijdlijnen met meer dan 70% worden verkort, waardoor het ideaal is voor het achteraf inbouwen van energiesystemen in fabrieken, ziekenhuizen, datacenters en supermarkten die zich geen downtime kunnen veroorloven.
2. Stabiele, conforme nauwkeurigheid
Gebouwd met een kern van siliciumstaal met hoge permeabiliteit, biedt het uitstekende lineariteit en minimale fouten. De standaardnauwkeurigheid van klasse 0,5 voldoet aan de vereisten voor meting, online monitoring en beveiligingsbemonstering. Het vertoont geen drift bij lage stromen, vermijdt magnetische verzadiging binnen het nominale bereik en zorgt voor stabiele gegevens op lange termijn – compatibel met energiemeters, bewakingsapparatuur en branddetectoren.
3. Uitgebreid maatbereik
We bieden een volledig assortiment specificaties, van dunne kabels tot dikke rails, met meerdere openingsopties voor enkeladerige draden, meeraderige kabels en rechthoekige rails. Er is geen maatwerk nodig; standaardmodellen zijn beschikbaar voor onmiddellijke verzending, waardoor zelfs voor dringende bestellingen een snelle levering wordt gegarandeerd.
4. Betrouwbare isolatie
De behuizing is gemaakt van vlamvertragend technisch materiaal dat een hoge diëlektrische sterkte en weerstand tegen veroudering en vocht biedt, waardoor deze geschikt is voor de overgrote meerderheid van stroomdistributietoepassingen binnenshuis. De pasvlakken zijn nauwkeurig geslepen voor een goede pasvorm en een lage magnetische weerstand; de afwerking is glad en braamvrij, wat de veiligheid tegen handletsel tijdens de installatie garandeert en voldoet aan de normen van de energiesector.
5. Probleemloze bedrading
De secundaire uitgang maakt gebruik van gespecialiseerde, buigbestendige bekabeling met duidelijk gemarkeerde klempolariteit, waardoor directe aansluiting op meters, beveiligingsrelais of PLC's mogelijk is zonder dat extra inbedrijfstelling nodig is. Het kabeluitgangspunt is versterkt om buigschade te voorkomen, waardoor de kabel bestand is tegen trekken en geleiden ter plaatse zonder scheuren van de isolatie of draadbreuk, waardoor hij uitzonderlijk robuust en duurzaam is.
Retrofitting van verouderde stroomverdeelruimtes en -kasten; installatie van energiemeting en online stroommonitoring
Integratie met bewaking van de brandstroomvoorziening en elektrische brand-/lekdetectiesystemen
Technische upgrades voor fabrieksapparatuur; het toevoegen van bescherming en bemonstering voor motoren, ventilatoren en pompen
AC/DC-circuitstroomdetectie voor fotovoltaïsche en energieopslagcentrales
Tijdelijke installatie voor tijdelijke stroomvoorziening, inspecties en foutdiagnose
O&M-upgrades voor stroomdistributie in gebouwen, supermarkten en ziekenhuizen

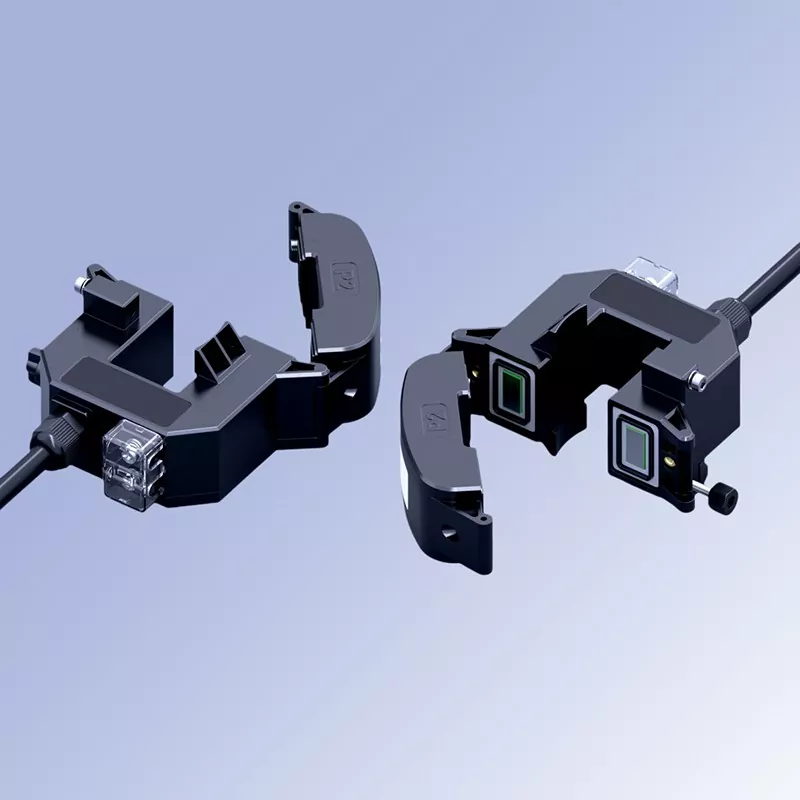

Nauwkeurig op elkaar passende kaken: fijngeslepen kernvlakken zorgen voor een strakke sluiting met minimale openingen en een lage magnetische weerstand, waardoor een stabiele meetnauwkeurigheid wordt gegarandeerd
Vlamvertragende, robuuste behuizing: hoogwaardig technisch plastic; vlamvertragend, isolerend, valbestendig en verouderingsbestendig: gebouwd om zware omstandigheden ter plaatse te weerstaan
Duidelijke parameterlabels: Elke unit is voorzien van een duidelijk label dat de transformatieverhouding, polariteit en specificaties aangeeft voor eenvoudige identificatie en foutloze bedrading
Versterkt uitgangsontwerp: Anti-knikhuls aan de staart voorkomt draadbreuk door herhaaldelijk trekken; geschikt voor complexe bedradingsomgevingen op locatie
Live-installatie moet worden uitgevoerd door een gecertificeerde elektricien; zorg voor een goede isolatie en houd u strikt aan de elektrische veiligheidsprotocollen
Reinig de contactoppervlakken van de bekken tijdens de installatie om een volledige sluiting te garanderen, vrij van vuil en gaten
Laat de secundaire zijde van de stroomtransformator nooit open circuit; controleer de nauwkeurigheid van de bedrading voordat u deze in gebruik neemt
Standaardmodellen zijn voor gebruik binnenshuis; Voor installatie buitenshuis is een beschermende behuizing vereist
Fabrieksdirecte levering; grote voorraad standaardspecificaties beschikbaar; verzending binnen 48 uur geregeld
1 jaar garantie tegen niet door de mens veroorzaakte schade; levenslange technische ondersteuning geboden
Bulkinkoop en projectoffertes worden ondersteund; selectie en passend advies beschikbaar
Veiligheid van de stroomdistributie en een project voor belastingonderzoek in Leliu Industrial Park, Shunde, Foshan
Projectnaam: Veiligheidsonderzoek naar stroomdistributie en belastingdiagnoseproject voor het Leliu Subdistrict Industrial Park, Shunde District, Foshan City
Locatie: Guangda Industrial Zone, kantonrechter Leliu, Shunde District, Foshan City, provincie Guangdong
Implementatieperiode: 15 oktober – 5 november 2025 Toepassingsproduct: Volledig assortiment split-core klemstroomtransformatoren (5 specificaties variërend van φ30 mm tot φ150 mm)
Leliu Subdistrict is een knooppunt voor de productie van hardware en huishoudelijke apparaten in Shunde. Het Guangda Industrial Park herbergt 32 grootschalige productiebedrijven; hun stroomdistributiesystemen werden tussen 2005 en 2024 geïnstalleerd, wat resulteerde in aanzienlijke verschillen in de ouderdom van de apparatuur. Lokale autoriteiten voor noodbeheer werkten samen met externe O&M-agentschappen (exploitatie en onderhoud) om uitgebreide veiligheidsinspecties van de stroomdistributie uit te voeren en diagnostiek van belastingkarakteristieken voor de bedrijven van het park. Ze screenden op veiligheidsrisico's zoals overbelasting, onbalans in drie fasen en veroudering van de isolatie, terwijl ze tegelijkertijd gegevens verstrekten ter ondersteuning van energiebesparende renovaties.
Omdat productiebedrijven zich geen langdurige stroomuitval voor inspecties konden veroorloven, maakte het project uitsluitend gebruik van split-core klemstroomtransformatoren voor het verzamelen van stroomgegevens, gecombineerd met draagbare energiedataterminals. Dit maakte een continue monitoring van alle circuits mogelijk zonder de stroomvoorziening te onderbreken.
Aanzienlijke weerstand tegen op storingen gebaseerde inspecties; lage samenwerking tussen bedrijven
De meeste bedrijven in het park werken volgens een ordergebaseerd productiemodel; het stilleggen van een productielijn voor slechts één uur resulteert in verliezen variërend van duizenden tot tienduizenden yuans. Traditionele stroomtransformatoren van het venstertype (massieve kern) vereisen het loskoppelen van draden en het uitschakelen van de stroom voor de installatie, waardoor samenwerking voor de meeste bedrijven moeilijk wordt en de voortgang van de inspectie wordt vertraagd.
Grote variatie in circuitspecificaties; apparatuur met één bereik is onvoldoende
De huidige niveaus variëren van tientallen ampère voor werkplaatsverlichting tot meer dan tweeduizend ampère voor inkomende hoofdrails, met variërende kabel- en railafmetingen. Traditionele inspectieapparatuur heeft doorgaans een vast meetbereik, waardoor het transport van meerdere sets apparaten noodzakelijk is en dit resulteert in een lage O&M-efficiëntie.
Momentane metingen weerspiegelen de werkelijke belastingskarakteristieken niet
Standaard klemmultimeters registreren alleen momentane stroomwaarden en registreren geen belastingsschommelingen tijdens perioden zoals ochtendpieken of nachtelijke stand-by. Ze hebben ook moeite met het opsporen van verborgen problemen zoals periodieke overbelasting of driefasige onbalansschommelingen, waardoor de praktische waarde van de inspectieresultaten wordt beperkt.
Complexe bedrading ter plaatse; lage implementatie-efficiëntie
Traditionele vaste inspectieapparatuur brengt een omslachtige installatie met zich mee, waarbij het meer dan een half uur duurt om op één circuit te worden ingezet. Met bijna 300 circuits verspreid over het park bedroeg de geschatte voltooiingstijd meer dan twee maanden, waarmee niet werd voldaan aan de planningsvereisten voor de speciale rectificatiecampagne.
Om te voldoen aan de kernvereisten van niet-intrusieve (geen stroomuitval), multi-range en snelle implementatiemogelijkheden, maakt het project gebruik van vijf specificaties van split-core klemstroomtransformatoren (CT's). Deze zijn afgestemd op de specifieke stroomwaarden en geleiderafmetingen van verschillende circuits en gecombineerd met draagbare netvoedingsterminals om 72 uur continue data-acquisitie mogelijk te maken.
Ontwerp van de kernoplossing
Niet-intrusief ontwerp met gesplitste kern: dankzij het push-to-open-klemmechanisme kunnen de CT's rechtstreeks op de buitenkant van kabels of rails worden geklikt. Dit elimineert de noodzaak om aansluitklemmen los te koppelen of de stroom uit te schakelen, waardoor een veilige, onder spanning staande installatie in laagspanningsomgevingen mogelijk is bij het volgen van standaard bedrijfsprocedures.
Nauwkeurige afstemming via trapsgewijze bereiken: vijf diafragmagroottes komen overeen met verschillende stroombereiken. CT's met kleine opening worden gebruikt voor circuits met lage stroomsterkte om de meetnauwkeurigheid te garanderen, terwijl CT's met grote opening geschikt zijn voor de geleiderafmetingen van circuits met hoge stroomsterkte, waardoor precisie en compatibiliteit in balans zijn.
Modus voor continue belastingbewaking: uitgangssignalen van de CT's worden naar een draagbare acquisitieterminal gevoerd. Voor elk circuit wordt gedurende een periode van 72 uur continu gegevens verzameld, waarbij de operationele status volledig wordt vastgelegd (inclusief productie-, stand-by- en piekbelastingsperioden) om belastingprofielen en stroomkwaliteitsrapporten te genereren.
Testen zonder uitval; geen productieverliezen voor bedrijven: alle circuittests werden uitgevoerd tijdens normale productieactiviteiten. Bedrijven hoefden de productie niet stop te zetten of een geplande stroomuitval aan te vragen. Alle 32 deelnemende bedrijven hebben de tests met succes afgerond zonder verliezen te lijden als gevolg van productieonderbrekingen, waardoor de pijnpunten in de sector met betrekking tot de moeilijkheid en de trage voortgang van testen in industrieparken effectief zijn opgelost.
Uitgebreide specificatiedekking; één uitrustingsset voor alle scenario's: het systeem bestrijkt een volledig bereik aan openingsgroottes van φ30 mm tot φ150 mm. Eén enkel onderhoudsteam met één set apparatuur kan elk circuit onderhouden, van zijlijnen tot de hoofdinkomende lijnen. Dit elimineert de noodzaak van frequente apparatuurwisselingen en verbetert de operationele flexibiliteit ter plaatse aanzienlijk.
Uiterst nauwkeurige continue acquisitie met robuuste gegevensondersteuning: Met een meetnauwkeurigheid van 0,5 klasse en continue bemonstering van 72 uur legt het systeem nauwkeurig kritische gegevens vast, zoals piekbelastingen, driefasige onbalans en fluctuaties in de arbeidsfactor. De resulterende testrapporten dienen als een betrouwbare basis voor veiligheidsverbeteringen en upgrades van de energie-efficiëntie, waarbij de geloofwaardigheid van de gegevens wordt erkend door zowel bedrijven als regelgevende instanties. De implementatie-efficiëntie verdrievoudigde, waardoor de projecttijdlijnen aanzienlijk werden verkort. Het installeren van een stroomtransformator met één circuit en het inbedrijfstellen van de terminal duurde gemiddeld slechts vijf minuten: meer dan drie keer sneller dan traditionele methoden waarbij stroomuitval en het loskoppelen van de bedrading voor het testen vereist waren. Inspecties voor alle 286 circuits in het industriepark werden in slechts 21 dagen voltooid, ruim vóór het oorspronkelijke schema van 60 dagen, waarmee het gerichte herstelinitiatief met succes werd afgerond.
Draagbaar en duurzaam, geschikt voor complexe omstandigheden ter plaatse. De lichtgewicht, robuuste en valbestendige transformatoren kunnen door O&M-personeel gemakkelijk tussen verschillende fabrieksruimtes worden vervoerd. Het slijtvaste ontwerp van de klembekken zorgt ervoor dat herhaaldelijk openen en sluiten de meetnauwkeurigheid niet in gevaar brengt, waardoor stabiele prestaties behouden blijven, zelfs bij langdurig, hoogfrequent gebruik.
Uitgebreide gevarenidentificatie en gesloten-lussanering. Het project identificeerde 21 overbelaste circuits, 37 circuits met ernstige driefasige onbalans, 19 circuits met een lage vermogensfactor en 7 gevallen van lekkagerisico als gevolg van verslechtering van de isolatie. Er zijn saneringslijsten uitgereikt aan de desbetreffende ondernemingen; tegen eind 2025 bedroeg het voltooiingspercentage van het verhelpen van gevaren 92%, waardoor de veiligheid van de stroomdistributie van het park aanzienlijk werd verbeterd.
Datagestuurde upgrades van energie-efficiëntie en kostenbesparingen voor ondernemingen. Op basis van gegevens over de belastingsmonitoring ontvingen twaalf bedrijven aanbevelingen voor energiebesparing, zoals optimalisatie van de luchtcompressor, tijdgebaseerde verlichtingsregeling en upgrades van blindvermogencompensatie. De implementatie resulteerde in een gemiddelde maandelijkse elektriciteitsbesparing van ongeveer 1.200 kWh per fabriek en een jaarlijkse kostenbesparing van meer dan 100.000 RMB, met terugverdientijden van de investering van minder dan een jaar.
Verbeterde O&M-efficiëntie en uitgebreide servicemodellen. Door gebruik te maken van deze apparatuur hebben externe O&M-leveranciers hun jaarlijkse veiligheidsinspectiediensten geüpgraded van 'eenmalige onmiddellijke controles' naar 'driemaandelijkse continue controle van de belasting'. Dit verhoogde de servicewaarde met 40% en verhoogde de klantvernieuwingspercentages aanzienlijk, waardoor een repliceerbaar model ontstond voor O&M-diensten voor industriële stroomdistributie.
Stabiele apparatuurprestaties zonder storingen tijdens hoogfrequent gebruik. Gedurende het hele project ondergingen de transformatoren meer dan 1.200 openings-/sluitcycli zonder problemen zoals slecht kaakcontact, nauwkeurigheidsafwijking of schade aan de isolatie. Met een apparatuurintegriteit van 100% voldeed het systeem volledig aan de eisen van hoogfrequente industriële O&M-inspecties in meerdere scenario's. VI. Samenvatting van de casus
Split-core klemstroomtransformatoren zijn essentiële draagbare meetapparaten voor O&M van energiesystemen, diagnostiek van energie-efficiëntie en veiligheidsinspecties. Ze lossen op effectieve wijze de belangrijkste uitdagingen op die zich in industriële omgevingen voordoen, met name de moeilijkheid bij het plannen van stroomuitval, een trage implementatie en een ontoereikende dekking van het meetbereik. Door het gemak van split-core installatie te combineren met meetnauwkeurigheid op omzetniveau, zijn deze apparaten geschikt voor zowel tijdelijke probleemoplossing als gerichte belastingsonderzoeken, maar ook voor gebruik als aanvullende oplossing voor permanente monitoringsystemen; het zijn onmisbare hulpmiddelen voor externe energieleveranciers en O&M-afdelingen van bedrijven.
