De flexibele geïsoleerde spoelstructuur kan eenvoudig worden gebogen en rond de te testen geleider worden gewikkeld, waardoor snelle stroombemonstering mogelijk is zonder de noodzaak om bestaande circuits te ontmantelen of de stroom uit te schakelen (bij gebruik in overeenstemming met laagspanningsveiligheidsprotocollen). In combinatie met een speciale integrator voert hij standaard stroom- of spanningssignalen uit, waardoor directe verbinding mogelijk is met apparaten zoals energiemeters, golfvormrecorders, online monitoringsystemen en PLC's.
Vergeleken met traditionele starre stroomtransformatoren is deze flexibele split-core transformator licht van gewicht, zeer aanpasbaar en kosteneffectief te installeren. Het is met name geschikt voor scenario's waarin traditionele transformatoren niet kunnen worden gemonteerd, zoals onregelmatig gevormde rails, kabels met een grote diameter en krappe kastruimtes, waardoor het een voorkeursinstrument is voor industriële stroomdistributie, elektrische tests en het onderhoud van nieuwe energiecentrales.
1. Flexibel en buigzaam
Het spoellichaam is voorzien van een flexibele isolatiemantel waardoor het vrij rond verschillende geleiders kan worden gebogen en gewikkeld, waaronder ronde kabels, rechthoekige stroomrails, onregelmatige vormen en buslijnen met een grote diameter. Het overwint de beperkingen van de installatieruimte en de vorm van de geleider, waardoor de installatie-uitdagingen die gepaard gaan met traditionele starre transformatoren worden opgelost.
2. Openbare structuur
Het maakt gebruik van een passend open-dicht-ontwerp, waardoor het niet meer nodig is om kabels door te snijden of rails te demonteren. In laagspanningsscenario's kunnen gecertificeerde elektriciens het installeren terwijl het systeem onder spanning staat, waardoor de tijd voor retrofits aanzienlijk wordt verkort en verliezen als gevolg van productieonderbrekingen of stroomuitval worden vermeden. Het is ideaal voor het upgraden en achteraf inbouwen van verouderde stroomdistributiesystemen.
3. Groot meetbereik
Het ondersteunt AC-stroommetingen variërend van tientallen ampère tot tienduizenden ampère. Met uitstekende lineariteit en geen risico op magnetische verzadiging met ijzeren kern, biedt het stabiele metingen van netfrequentiestroom, harmonische stroom, transiënte pulsstroom en bliksemstootstroom, en voldoet het aan de dubbele vereisten van standaardmeting en gespecialiseerde tests.
4. Matchende integrator
Wordt standaard geleverd met een speciale integratiemodule die het differentiële uitgangssignaal van de spoel omzet in een standaard 5A/1A stroomsignaal of 0-5V/4-20mA spanningssignaal. Het kan rechtstreeks worden aangesloten op verschillende meetinstrumenten, monitoringsystemen en geïntegreerde beveiligingsapparatuur zonder dat extra kalibratie nodig is.
5. Uitstekende isolatieprestaties
De spoel maakt gebruik van een dubbellaags isolatieproces, dat een hoge diëlektrische sterkte en weerstand tegen hoge spanning en vochtigheid biedt, waardoor hij geschikt is voor industriële stroomdistributieomgevingen binnenshuis. De connector is voorzien van een precisie-interface die zorgt voor een stabiele magnetische circuitsluiting, wat resulteert in nauwkeurige en betrouwbare meetgegevens.
6. Lichtgewicht en draagbaar
De flexibele split-core transformator weegt aanzienlijk minder dan traditionele transformatoren met hetzelfde vermogen. Het kan door één persoon worden gedragen en bediend, en voor de installatie ter plaatse zijn geen zware machines nodig, waardoor de arbeids- en tijdkosten drastisch worden verlaagd.
Energiesystemen: onderstations, stroomverdeelruimtes (foutregistratie, transiënte stroomdetectie, harmonische analyse, lijninspectie).
Industriële productie: online monitoring van hoge stromen voor grote motoren, transformatoren en gelijkrichters in de metallurgie, chemische verwerking en mijnbouw.
Nieuwe energie: PV-energiecentrales, energieopslagstations, AC-acquisitie met hoge stroomsterkte voor aansluiting op het windenergienet en foutstroomregistratie.
Retrofitting stroomdistributie: achteraf inbouwen van stroombewaking op oudere schakelapparatuur en railkokersystemen zonder stroomonderbreking; upgrades van het energiebeheersysteem.
Testen en inspecteren: tests voor temperatuurstijging van elektrische apparatuur, kortsluittests, bliksemtests en fabriekskalibratie.
Gemeentelijke infrastructuur: O&M voor stroomdistributie en probleemoplossing voor spoorvervoer, datacenters en grote commerciële complexen.
Controleer vóór aanvang van de werkzaamheden het spanningsniveau van het te meten circuit. Voor werkzaamheden onder hoogspanning dient u de procedures voor het uitschakelen en het verifiëren van de spanning strikt te volgen; Werkzaamheden onder spanning onder spanning moeten worden uitgevoerd door gecertificeerde elektriciens met gebruikmaking van de juiste isolatiebescherming.
Open de spoelconnector, wikkel de flexibele spoel volledig rond de te meten geleider en zorg ervoor dat er geen kronkels of overlappingen zijn. Maak vervolgens de connector stevig vast, zodat de pasvlakken perfect op elkaar passen.
Sluit de uitgangskabels van de spoel aan op de overeenkomstige klemmen op de integrator volgens de markeringen, en let daarbij op de juiste polariteit (positief/negatief).
Sluit de voeding aan op de integrator en koppel de uitgang van de integrator aan het meetinstrument, de data-acquisitieterminal of andere apparatuur. Nadat u heeft gecontroleerd of alle bedrading correct is, schakelt u de meetapparatuur in en bevestigt u dat de gegevensweergave normaal is; de installatie is dan voltooid.
De flexibele split-core transformator is alleen geschikt voor AC-stroommeting; het mag niet worden gebruikt voor detectie van constante DC-stroom.
Zorg er bij het installeren van de spoel voor dat de contactoppervlakken schoon en vrij van vuil zijn, en dat de spoel volledig op zijn plaats is vergrendeld; Als u dit niet doet, heeft dit invloed op de meetnauwkeurigheid.
Buig of verpletter de spoel niet overmatig; vermijd krassen op de isolatiemantel met scherpe voorwerpen om schade aan de isolatie en de bijbehorende veiligheidsrisico's te voorkomen.
De secundaire zijde van de Rogowski-spoel levert een spanningsuitgang; kortsluiting is ten strengste verboden. Bedraad de bijbehorende integrator volgens de specificaties om schade door onjuiste polariteit te voorkomen.

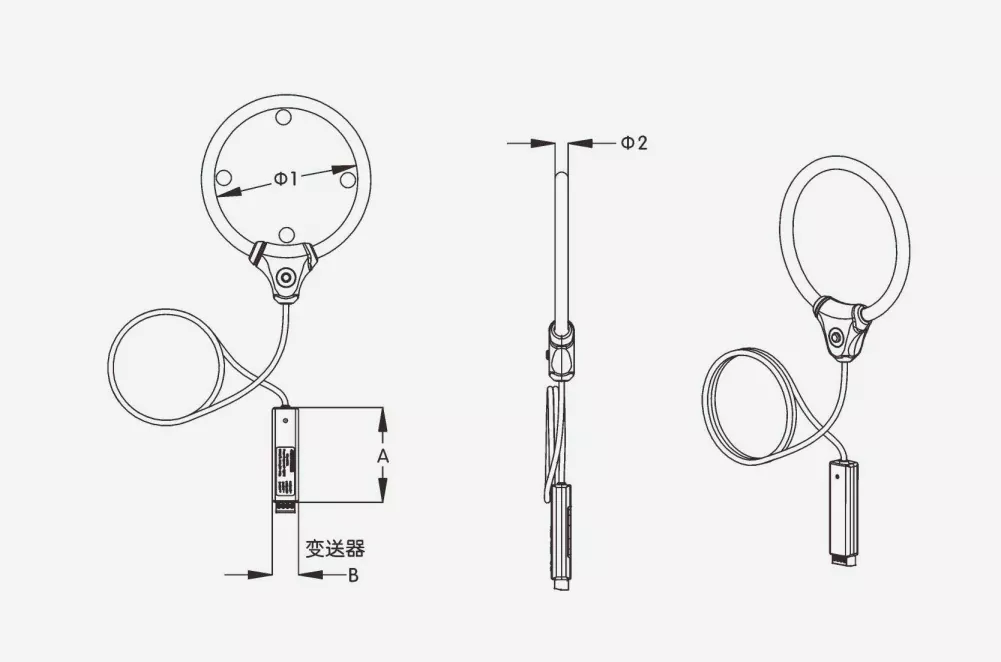

Flexibel spoellichaam: gewikkeld met zeer sterke, meerstrengige geëmailleerde draad en ingekapseld in een vlamvertragende, flexibele isolatiemantel; bestand tegen buigen en veroudering, en aanpasbaar aan complexe installatiehoeken.
Precisie-koppelconnector: Zeer sterke kunststof behuizing met ingebouwd precisievergrendelingsmechanisme; zorgt voor een strakke pasvorm met lage magnetische weerstand; beschikt over een handig push-to-lock-ontwerp.
Speciale integratormodule: maakt gebruik van een signaalverwerkingschip van industriële kwaliteit die een lage temperatuurafwijking en hoge stabiliteit biedt; bevat een stroomindicatielampje en duidelijk gelabelde aansluitingen om bedradingsfouten te minimaliseren.
Versterkt kabelontwerp: Verbindingskabels tussen de spoel en de integrator zijn versterkt tegen buigen en trekken; bestand tegen spanning en veroudering, waardoor ze geschikt zijn voor complexe bedradingsomgevingen ter plaatse.
Vraag 1: Wat is het verschil tussen een Rogowski-spoel en een standaard stroomtransformator?
A: Standaard stroomtransformatoren zijn afhankelijk van een magnetisch circuit met ijzeren kern en zijn gevoelig voor magnetische verzadiging; ze hebben doorgaans een stijve, vaste structuur die het loskoppelen van het circuit vereist voor installatie. De Rogowski-spoel heeft daarentegen een holle, flexibele structuur die immuun is voor magnetische verzadiging, een breed meetbereik biedt en open-en-dicht-installatie mogelijk maakt, waardoor hij ideaal is voor toepassingen met hoge stroomsterkte, retrofitprojecten en gespecialiseerde installatiescenario's.
Vraag 2: Kan de flexibele split-core-transformator worden gebruikt voor energiemeting?
A: Standaardklasse 0,5-producten zijn geschikt voor algemeen energieverbruik en stroommonitoring. Voor zeer nauwkeurige meettoepassingen waarbij handelsafwikkeling betrokken is, kan een klasse 0.2 hoge-precisieversie worden aangepast; geef deze eis vooraf aan.
Vraag 3: Kan het worden gebruikt in hoogspanningsschakelaars? A: Ja, maar u moet een spoel selecteren met een isolatiewaarde die geschikt is voor het systeemspanningsniveau; bovendien moeten de installatie en bediening worden uitgevoerd door gekwalificeerd personeel, in strikte overeenstemming met de veiligheidsvoorschriften voor hoogspanningswerkzaamheden.
Vraag 4: Kan de spoel afzonderlijk worden gekocht, zonder de integrator?
A: Ja, spoelen of integrators kunnen afzonderlijk worden gekocht; Controleer echter de interface- en signaalcompatibiliteitsvereisten met uw bestaande apparatuur voordat u een bestelling plaatst. Speciaal testproject voor de stroomkwaliteit voor de stempelwerkplaats van een voertuigproductiebasis in het nieuwe gebied Ningbo Hangzhou Bay
Projectnaam: Detectie van inschakelstroom en speciale testen van de netvoedingskwaliteit voor de stempelworkshop van een autoproductiebasis van een autochtoon merk in de nieuwe wijk Ningbo Hangzhou Bay
Locatie: Industriepark voor voertuigproductie, Hangzhou Bay New Area, Ningbo City, provincie Zhejiang
Implementatiedatum: september 2024

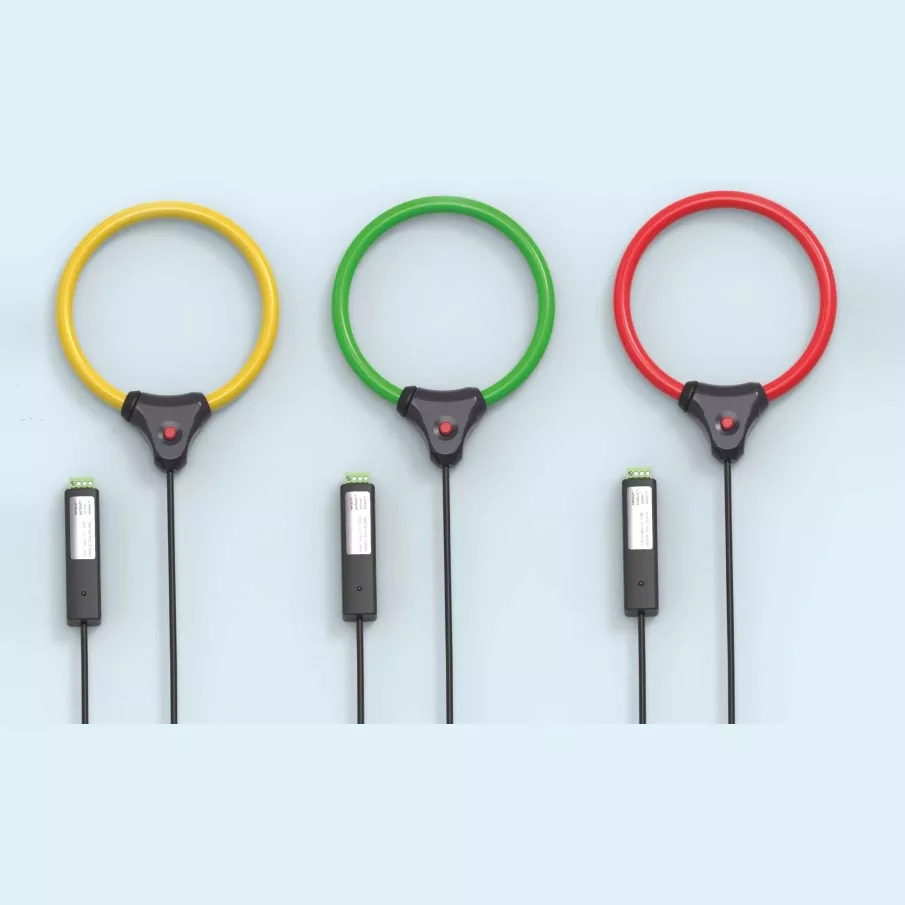

Gebruikte producten: Driefasige, flexibele Rogowski-spoelset met gesplitste kern (kleurgecodeerd geel/groen/rood; uitgerust met speciale externe integrators)
De stempelwerkplaats is uitgerust met vier grootschalige mechanische persen van 2.000 ton, die typische zware impulsbelastingen vertegenwoordigen. Elke hoofdmotor heeft een nominaal vermogen van 250 kW en de piekstroom tijdens de stempelslag kan zes keer de nominale stroom overschrijden. Begin 2024 ondervond de werkplaats regelmatig problemen, waaronder abnormale temperatuurstijgingen in laagspanningsrailkokers, ablatie van contactoren in compensatiekasten voor reactief vermogen en foutwaarschuwingen op nabijgelegen precisie-dimensionale inspectieapparatuur veroorzaakt door interferentie. De eigenaar heeft een extern energietestbureau opdracht gegeven om uitgebreide netvoedingskwaliteitstests uit te voeren onder alle bedrijfsomstandigheden om de inschakelstroomgolfvormen en harmonische gegevens nauwkeurig vast te leggen, waardoor de noodzakelijke gegevens worden geleverd ter ondersteuning van daaropvolgende strategieën voor het beperken van de netvoedingskwaliteit.
Complexe impulsbelastingsomstandigheden; traditionele transformatoren die geen voorbijgaande signalen kunnen opvangen
Conventionele stroomtransformatoren met ijzeren kern hebben last van een hoge hysteresis en een smalle meetbandbreedte; ze kunnen alleen stabiele stroomfrequentiestromen opvangen. Ze zijn niet in staat om stampende inschakelstroomgolfvormen op millisecondenniveau nauwkeurig vast te leggen of de harmonische inhoud van hoge orde nauwkeurig te meten, waardoor de testgegevens onvoldoende zijn voor analyse van de hoofdoorzaak van fouten.
Moeilijkheden bij het loskoppelen van rails met grote doorsnede; power-off-tests brengen enorme productieverliezen met zich mee
De hoofdstroomlijn van de werkplaats bestaat uit rechthoekige koperen rails (specificaties: 3×120×10 mm). Voor het installeren van traditionele raamtransformatoren (through-hole) zouden de rails moeten worden gedemonteerd en de elektriciteitsleidingen moeten worden losgekoppeld. Er werd geschat dat een stroomstoring van twaalf uur per productielijn zou resulteren in directe productieverliezen van meer dan een miljoen RMB – een resultaat dat voor de eigenaar volkomen onaanvaardbaar was.
Beperkte ruimte in de kast; installatie van stevige testapparatuur is beperkt In stroomverdeelkasten is de afstand tussen de rails smal en zijn de omringende stroomonderbrekers en klemmenblokken dicht opeengepakt. Stijve stroomtransformatoren met klem zijn omvangrijk en vergen aanzienlijke bedieningsruimte, waardoor ze moeilijk op de juiste manier te installeren zijn en de testimplementatie ingewikkelder wordt.
Hoge eisen aan meerkanaals synchroon testen; signaalconsistentie is moeilijk te garanderen.
Nauwkeurige analyse van fase-onbalans en faseverschil vereist synchrone acquisitie van driefasige stromen. Traditionele testsondes van het split-type hebben vaak te kampen met aanzienlijke variaties in de wikkelingsparameters en grote integratiefouten, wat leidt tot een slechte gegevenssynchronisatie tussen fasen; factoren die de nauwkeurigheid van de analyseresultaten van de netvoedingskwaliteit rechtstreeks in gevaar brengen.
Om te voldoen aan de vereisten van industriële locaties voor "live testen, brede compatibiliteit, hoge precisie en grote bandbreedte", maakt het project gebruik van een driefasige set flexibele, klembare Rogowski-spoelen gecombineerd met een externe, speciale integrator. Deze opstelling voert een standaardsignaal uit naar een draagbare Power Quality Analyzer, waardoor continue tests van 72 uur onder alle bedrijfsomstandigheden mogelijk zijn.
Ontwerp van de kernoplossing
Flexibele klemstructuur: de spoelen zijn buigzaam en kunnen worden gebogen of gevormd om direct rond rechthoekige rails te wikkelen. De installatie kan worden uitgevoerd op stroomvoerende circuits volgens standaard veiligheidsprocedures, waardoor de noodzaak om rails te demonteren of de stroom uit te schakelen wordt geëlimineerd.
Zeer nauwkeurige split-type integrator: een externe integratiemodule voert nauwkeurige integratieberekeningen uit, waarbij het differentiële signaal van de spoel wordt omgezet in een standaardspanningssignaal dat direct compatibel is met de ingangsinterfaces van reguliere stroomkwaliteitsanalysatoren.
Meetmogelijkheden met brede bandbreedte: Het effectieve meetfrequentiebereik bestrijkt 5 Hz tot 1 kHz, waardoor nauwkeurige registratie van transiënte stootstromen en harmonischen (2e tot en met 25e orde) mogelijk is, volledig in overeenstemming met de testnormen voor de netvoedingskwaliteit.
Kleurgecodeerd ontwerp: gele, groene en rode spoelen komen overeen met de drie fasen, waardoor bedradingsfouten ter plaatse worden geminimaliseerd en zowel de testefficiëntie als de nauwkeurigheid van fasegegevens aanzienlijk worden verbeterd.
Snelle implementatie zonder downtime; geen gevolgen voor de normale productie. De flexibele spoelen zijn voorzien van een snap-lock-ontwerp, waardoor ze direct rond rails kunnen worden geklemd. Gecertificeerde elektriciens voeren de installatie uit volgens laagspanningsprotocollen, waardoor er geen stroomuitval of demontage van distributiecomponenten nodig is. Het inzetten van een enkele driefasige set duurt slechts 15 minuten, waardoor de productielijn in de werkplaats tijdens de test normaal kan functioneren zonder verlies aan output.
Flexibel aanpassingsvermogen aan onregelmatig gevormde geleiders; eenvoudige installatie in kleine ruimtes. Het flexibele spoellichaam past zich perfect aan de contouren van rechthoekige koperen rails aan, waardoor een eenvoudige installatie mogelijk is, zelfs in krappe kasten met een hoge componentdichtheid en een beperkte werkruimte; dit lost fundamenteel de uitdaging in de sector op waarbij starre stroomtransformatoren niet passen in onregelmatige geleiders of krappe omgevingen.
Met een grote bandbreedte en hoge precisie biedt het apparaat, in combinatie met een speciale integrator, uitstekende meetlineariteit en vlakke frequentieresponskarakteristieken. Het registreert nauwkeurig piekimpulsstromen op millisecondenniveau en complete golfvormen tijdens stempelbewerkingen en meet nauwkeurig de harmonische inhoud. Met een meetfout van ≤0,5% voldoet hij volledig aan de nauwkeurigheidseisen voor professionele netvoedingskwaliteitstesten.
Uitstekende driefasige consistentie zorgt voor betrouwbare synchrone testgegevens. De spoelen worden vervaardigd met behulp van een uniform wikkelproces en de integratorparameters zijn strikt op elkaar afgestemd en gekalibreerd. De synchronisatiefout tussen de drie fasen bedraagt minder dan 1 ms, waardoor een nauwkeurige reconstructie van faseverschillen en stroomonbalans mogelijk is, waardoor de wetenschappelijke validiteit en nauwkeurigheid van de analyseresultaten van de netvoedingskwaliteit worden gewaarborgd.
Draagbaar en duurzaam voor herhaald gebruik in meerdere scenario's. Het hele systeem is licht van gewicht en gemakkelijk mee te nemen, en beschikt over een robuust openings-/sluitmechanisme dat is ontworpen voor frequent gebruik. Het is ideaal voor gebruik door externe testbureaus op verschillende industriële locaties en circuitspecificaties. Dankzij de hoge herbruikbaarheid zijn de totale eigendomskosten veel lager dan die van traditionele testmethoden.
De hoofdoorzaak van fouten opsporen: Door middel van continue tests van 72 uur onder volledige bedrijfsomstandigheden heeft het systeem nauwkeurig een piekstroom van 1860 A (ongeveer 6,2 keer de nominale waarde) geregistreerd tijdens de stempelslag van de pers. Het identificeerde ook dat de 5e en 7e harmonische niveaus de limieten met respectievelijk 12% en 8% overschreden, waardoor de hoofdoorzaken van oververhitting van de busbar, ablatie van de contactor en interferentie met precisieapparatuur werden opgehelderd.
Ondersteuning van de implementatie van effectieve mitigatieoplossingen: op basis van de nauwkeurige testgegevens installeerde de klant Active Power Filters (APF) en dynamische reactieve vermogenscompensatieapparaten. Na de retrofit daalde de gemiddelde temperatuurstijging van de rails met 12 °C, daalde het uitvalpercentage als gevolg van ablatie van de contactor met 85% en werden interferentiegerelateerde foutproblemen in precisietestapparatuur volledig opgelost.
Aanzienlijke verlaging van de totale testkosten: Vergeleken met traditionele testmethoden die stroomuitval vereisen, voorkwam deze live-testaanpak ongeveer 1,2 miljoen RMB aan verloren productiecapaciteit. Bovendien werden de arbeidskosten voor het testen met 60% verlaagd en werd de testcyclus verkort van... De testduur werd teruggebracht van drie dagen naar een halve dag, wat aanzienlijke voordelen op het gebied van efficiëntie en kosteneffectiviteit aantoont.
De waarde van de herbruikbaarheid van de apparatuur werd volledig gerealiseerd; Het systeem werd vervolgens ingezet voor meerdere rondes van netvoedingskwaliteitsinspecties in de las- en eindassemblagewerkplaatsen van de faciliteit. Het heeft met succes tests op 12 locaties afgerond met een operationele snelheid van 100% en een consistent stabiele meetnauwkeurigheid, waardoor het zich heeft gevestigd als een standaardinstrument voor de O&M-inspecties van de faciliteit.
De driefasige flexibele split-core Rogowski-spoel met een externe integrator is een gespecialiseerd kerninstrument voor het testen van industriële stroomkwaliteit, detectie van hoge stroomtransiënten en het oplossen van fouten in de stroomdistributie. Het lost effectief drie belangrijke pijnpunten op die verband houden met traditionele testapparatuur: de noodzaak van stroomuitval, slecht aanpassingsvermogen en onnauwkeurige tijdelijke metingen. Het voldoet aan de professionele behoeften van externe testbureaus voor draagbare, herbruikbare apparatuur en is tegelijkertijd geschikt voor de diverse scenario's (variërend van ad-hoc testen tot online monitoring) waarmee industriële ondernemingen te maken krijgen. Uiteindelijk levert het nauwkeurige, betrouwbare gegevens op ter ondersteuning van foutdiagnose, optimalisatie van de energie-efficiëntie en het beheer van de stroomkwaliteit binnen stroomdistributiesystemen.
