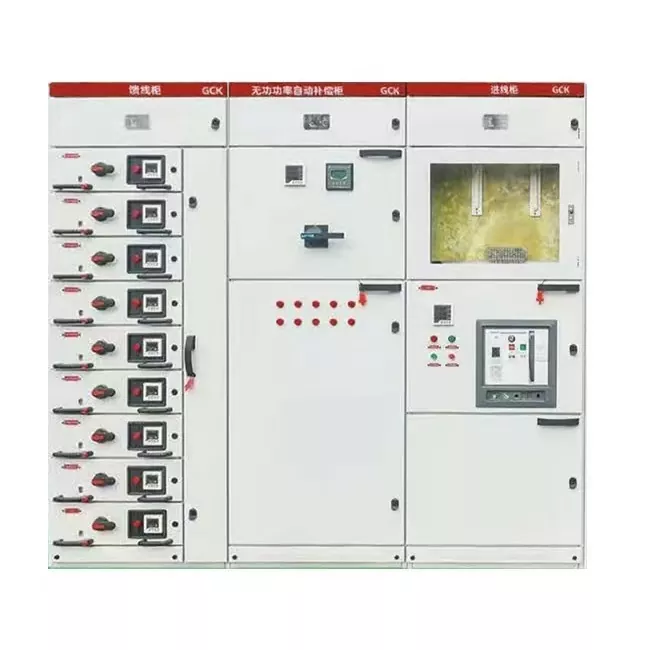

GCK uitrijdbare verdeelkast

Heeft u toch last van de beperkte ruimte in de verdeelruimte? Of heeft u te maken gehad met een kleine storing in het circuit, waardoor de hele productielijn moest worden stilgelegd voor onderhoud, met enorme economische verliezen tot gevolg? Hoewel traditionele vaste kasten goedkoop zijn, vereist onderhoud een volledige stroomstoring; Hoewel het hoogwaardige MNS-systeem uitstekende prestaties levert, schrikken de hoge kosten ervan vaak veel projecten af.

De GCK uitrijdbare verdeelkast van Junray Electrical is precies ontworpen om dit dilemma aan te pakken. We hebben het traditionele grote ladeontwerp verlaten en een geoptimaliseerde 1/2 module-eenheid aangenomen. Dit ontwerp vermindert niet alleen het vloeroppervlak van de distributieruimte aanzienlijk, maar maakt ook "power-off onderhoud" mogelijk, waardoor de angst voor machine-uitval als gevolg van onderhoud volledig wordt geëlimineerd, en is de perfecte keuze voor projecten die zowel prestatie als budget vereisen.

Kernsterkten

Het belangrijkste concurrentievermogen van de uitrijdbare verdeelkast van GCK ligt in de dynamische werking en capaciteiten voor ruimtegebruik:

Ultrahoge circuitdichtheid: Door gebruik te maken van 1/2 modulaire ladeblokken kan een enkele kast maximaal 18 onafhankelijke circuits huisvesten, tweemaal de capaciteit van traditionele GCS-kasten. Dit betekent dat u met hetzelfde vloeroppervlak een dubbele stroomverdelingscapaciteit kunt realiseren, waardoor het ruimtegebruik aanzienlijk wordt verbeterd.

Realiseren van "zero downtime" onderhoud: De ladeblokken zijn voorzien van duidelijke "werken, testen, scheiden" mechanische vergrendelingen met drie standen. Wanneer een circuit uitvalt, kunnen operators de defecte lade eenvoudig verwijderen voor onderhoud, zoals het vervangen van een batterij, terwijl de aangrenzende circuits normaal blijven werken, waardoor stroomuitval in de hele lijn volledig wordt geëlimineerd.

Optimale kosteneffectiviteit: Vergeleken met het dure MNS-systeem bieden onze GCK-kasten dezelfde handige bedieningservaring, terwijl de aanschafkosten aanzienlijk worden verlaagd, waardoor u zich kunt onderscheiden in infrastructuurprojecten met een betere investerings-outputverhouding.

Professionele productie

Als professionele fabrikant, opgericht in 2013, beschikt Junray Electrical over een moderne productiefaciliteit. We beschikken niet alleen over internationale gezaghebbende certificeringen zoals ISO, CCC en CE, maar beschikken ook over een complete set geavanceerde productielijnen, variërend van lasersnijden tot nauwkeurig buigen.

Deze GCK uitrijdbare verdeelkast is strikt vervaardigd in overeenstemming met internationale normen. De kaststructuur is samengesteld met behulp van zeer sterke modulaire profielen, die zowel stijfheid als precisie kenmerken. Het interieur is uitgerust met verdikte, hooggeleidende koperen rails, met een nominaal stroombereik van 630 A tot 4000 A, en een kortstondige stroomsterkte tot 80 kA, waardoor stabiliteit wordt gegarandeerd, zelfs bij het opstarten van zware belastingen of kortsluiting. Gecombineerd met een IP40-beschermingsniveau kan het stof en vreemde voorwerpen effectief isoleren. Of het nu in een stoffige werkplaats is of in een commerciële ruimte met frequente personeelsbewegingen, het kan de zuiverheid en veiligheid van interne componenten garanderen.

Technische specificaties:

Toepasselijke scenario's:

Middelgrote fabrieken: Stroomdistributie voor kernproductielijnen, met een beperkt budget, maar die gemakkelijke bediening en onderhoud vereisen.

Commerciële complexen: Verlichting en stroomdistributie voor winkelcentra en kantoorgebouwen mogen geen stroomuitval toestaan.

Ziekenhuizen/Infrastructuur: Openbare voorzieningen en industrieparken met vereisten voor continue stroomvoorziening.

Waarom kiezen voor Junray Elektro?

Kiezen voor Junray Electrical is niet alleen kiezen voor een leverancier, maar kiezen voor een betrouwbare partner. Wij beschikken over een professioneel team dat u snelle en nauwkeurige dienstverlening op maat kan bieden. We beloven 24/7 een wereldwijde snelle reactie te bieden. Als u op zoek bent naar een GCK uitrijdbare verdeelkast die ruimte- en bedieningsproblemen kan oplossen, aarzel dan niet langer. Neem onmiddellijk contact met ons op voor gratis technisch advies en offertes.

Casestudy

Dit project omvatte de upgrade van het stroomdistributiesysteem voor een grootschalige werkplaats voor de productie van elektronische componenten. De faciliteit beheert talrijke productielijnen met variabele frequentie, apparatuur voor precisiebewerking, centrale airconditioningsystemen en geautomatiseerde MCC-circuits (Motor Control Center), die worden gekenmerkt door frequente start-stopcycli van de apparatuur en aanzienlijke belastingschommelingen. De oorspronkelijke GGD-verdeelkasten van het vaste type hadden last van ongeorganiseerde circuits en moeilijk onderhoud; een fout in een enkel circuit kan gemakkelijk het hele railgedeelte aantasten, waardoor de productiecontinuïteit ernstig in gevaar komt.

Om de distributieveiligheid, onderhoudsefficiëntie en stabiliteit van de stroomvoorziening te verbeteren, werd het laagspanningsdistributiesysteem van de hele fabriek vervangen door uittrekbare laagspanningsschakelaars van GCK. Deze units verzorgen de stroomdistributie in de werkplaats, de verlichtingsdistributie, de voedingen van apparatuur met variabele frequentie en de gecentraliseerde controle van blindvermogencompensatie.

Problemen vóór de upgrade

Hoge onderhoudsrisico's en langdurige stilstand: Door fouten in afzonderlijke circuits van de oude vaste kasten moest de stroom naar de hele sectie worden uitgeschakeld voor reparatie; complexe, op schroeven gebaseerde bedrading en tijdrovende noodreparaties hadden een ernstige impact op de output van de productielijn.

Hoog risico op de voortplanting van fouten: Door het ontbreken van onafhankelijke compartimenten konden kortsluitingen of vonkontladingen in één circuit zich gemakkelijk verspreiden naar aangrenzende circuits, wat wijdverspreide stroomuitval veroorzaakte.

Moeilijkheden bij capaciteitsuitbreiding: Circuits in vaste kasten ontbeerden flexibiliteit, waardoor het onmogelijk werd om eenvoudig capaciteit toe te voegen of circuits aan te passen voor nieuwe geautomatiseerde apparatuur.

Ernstige oververhitting op contactpunten: Oxidatie van traditionele terminals tijdens langdurig gebruik veroorzaakte oververhitting en frequente uitschakeling van uitgaande voedingskasten tijdens piekbelastingsperioden.

Lage O&M-efficiëntie: het onvermogen om hot-swapping uit te voeren of reservelade-eenheden te gebruiken, zorgde ervoor dat het oplossen van problemen stroomuitval vereiste.

Apparatuurconfiguratieplan

Op basis van de belastingsclassificaties in de werkplaats en de procesvereisten werd in de laagspanningsverdeelruimte GCK uittrekbare laagspanningsschakelapparatuur geïnstalleerd. De configuratie omvat inkomende voedingskasten, bustiekasten, MCC-motorvoedingskasten (uittrekbaar type), condensatorcompensatiekasten en verlichtingskasten, allemaal voorzien van een modulaire ladestructuur en een onafhankelijk compartimentontwerp. Belangrijkste uitrustingsspecificaties

Kasttype: GCK uittrekbaar laagspanningsschakelapparaat

Nominale spanning: 380V/400V

Nominale isolatiespanning: 660V

Structurele kenmerken: Volledig gesloten metalen structuur met onafhankelijke functionele compartimenten (gescheiden rail-, kabel- en ladecompartimenten)

Ladefunctionaliteit: Beschikt over vier posities: Service, Test, Niet aangesloten en Teruggetrokken, waardoor onderhoud mogelijk is zonder stroomonderbreking en snelle vervanging door reserveladen

Beschermingsgraad: IP30

Toepassingsscenario's: MCC-toepassingen (Motor Control Center) in industriële werkplaatsen, belastingen die veelvuldig starten/stoppen vereisen en continue productieprocessen met hoge betrouwbaarheid

Hoogtepunten van de renovatie

Modulair ladeontwerp: elk stroomcircuit heeft een onafhankelijke lade, waardoor onderlinge isolatie en hoge veiligheid worden gegarandeerd.

Dubbele vergrendeling (elektrisch en mechanisch): Voorkomt verkeerde bediening en inbrengen/verwijderen tijdens het laden, waardoor menselijke fouten worden geëlimineerd.

Gedeeltelijk ontwerp met dubbele busbar en busverbindingskast: Maakt gesegmenteerde voeding, taakverdeling en foutisolatie mogelijk.

Voldoende reserveladecircuits: Geschikt voor toekomstige uitbreiding van apparatuur en procesaanpassingen.

Operationele prestaties na retrofit

Aanzienlijk verbeterde efficiëntie bij het afhandelen van fouten: Fouten in één circuit kunnen worden opgelost door direct een reservelade te vervangen; De tijd voor noodreparaties wordt teruggebracht van 1 à 2 uur naar minder dan 5 minuten, waardoor verliezen door stilstand van de productielijn drastisch worden geminimaliseerd.

Verbeterde veiligheid: Onafhankelijke compartimentstructuur voorkomt volledig foutvoortplanting en boogmigratie, waardoor ongelukken met kruissluiting worden geëlimineerd.

Normale temperatuurstijging van apparatuur: Stabiel contact bij insteekbare primaire contacten; geen oververhitting door oxidatie; stabiele werking tijdens piekbelastingsperioden.

Verbeterde continuïteit van de stroomvoorziening: Gesegmenteerde voeding met bus-tie-mogelijkheid zorgt ervoor dat onderhoud aan één sectie de productie in de hele werkplaats niet verstoort. Lagere O&M-kosten: de onderhoudskosten gedurende de levensduur van 10 jaar zijn ongeveer 20% lager dan bij kasten van het vaste type, waardoor de noodzaak voor het veelvuldig aandraaien van bevestigingsmiddelen of grootschalige stroomuitval voor onderhoud wordt geëlimineerd.

Samenvatting van de casus

GCK uittrekbare kasten zijn bij uitstek geschikt voor scenario's met continue industriële productie, frequente start/stop-cycli van apparatuur en hoge eisen aan de betrouwbaarheid van de stroomvoorziening en onderhoudsefficiëntie. Vergeleken met traditionele vaste kasten van de GGD bieden ze voordelen zoals veiligheidsvergrendeling, onafhankelijke scheiding, snelle vervanging van eenheden, flexibele uitbreiding en robuuste foutisolatiemogelijkheden, waardoor ze de voorkeur verdienen voor fabrieks-MCC's en retrofits voor industriële laagspanningsstroomdistributie.
