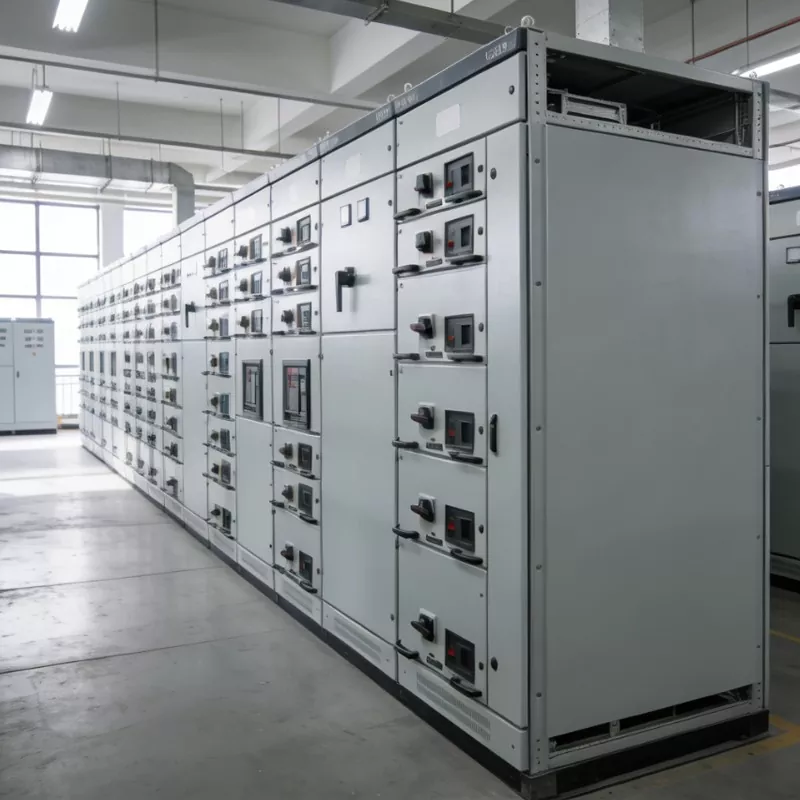

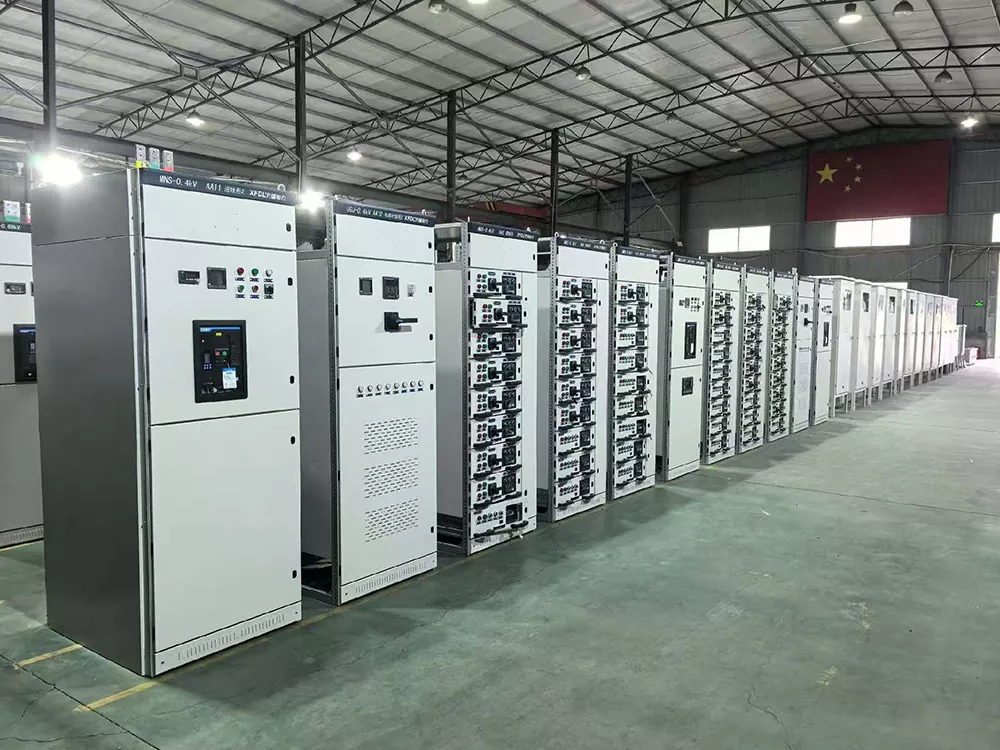

MNS Uitrijdbare Verdeelkast

De MNS uittrekbare verdeelkast is een hoogwaardig uittrekbaar laagspanningsschakelapparaat dat uitgebreid is verbeterd en ontwikkeld op basis van uitstekende binnenlandse laagspanningsschakelkasten. Het is ook de huidige complete laagspanningsdistributieapparatuur van het hoogste niveau in China. Vergeleken met gewone uittrekbare schakelkasten maakt dit product gebruik van 1/4 modulaire miniatuurladeblokken, die een kleiner volume hebben dan GCS-laden en meer eenheden kunnen huisvesten. Het beschermingsniveau bereikt IP54. De kernpositionering is om te voldoen aan de extreem hoge eisen voor de betrouwbaarheid en veiligheid van de stroomdistributie in high-end scenario's. Zelfs in scenario's zoals kerncentrales en halfgeleiderfabrieken waar geen fouten mogen optreden, kan het ook perfect presteren. Het is een noodzakelijke uitrusting voor stroomdistributiescenario's op het hoogste niveau en is geschikt voor verschillende industriële en civiele scenario's met strikte eisen voor de veiligheid en stabiliteit van de stroomdistributie.

Technische specificaties

Wat zijn de productvoordelen?

Micro-lade-ontwerp, meer schakelingen en meer ruimtebesparend: de MNS uitrijdbare verdeelkast maakt gebruik van 1/4 modulaire micro-lade-eenheden. Eén enkele kast biedt plaats aan maximaal 36 onafhankelijke kleine circuits, wat tweemaal het aantal circuits is vergeleken met gewone GCS-kasten. Zonder de oppervlakte van de distributieruimte uit te breiden, kan het voldoen aan de hoogwaardige distributievereisten voor meerdere circuits en lage belastingen, waardoor er aanzienlijk vloeroppervlak wordt bespaard en de kosten van de locatie worden verlaagd.

IP54 ultrahoge bescherming, geschikt voor complexe omgevingen: het beschermingsniveau bereikt IP54 en overtreft ruimschoots het IP30-niveau van gewone uittrekbare schakelkasten. De volledig afgedichte structuur in combinatie met het nauwkeurige afdichtingsontwerp kan effectief voorkomen dat stof en vocht binnendringen. Zelfs in een complexe omgeving met hoge luchtvochtigheid en veel stof kan het de stabiele werking van interne componenten garanderen en apparatuurstoringen als gevolg van omgevingsfactoren voorkomen.

Ontwerp met dubbele vergrendeling, ultieme veiligheid en anti-misbediening: Uitgerust met mechanische vergrendeling + dubbele elektrische vergrendeling, kan het verkeerde bedieningen zoals het trekken aan de lade tijdens het dragen van een last of het per ongeluk aanraken van spanningvoerende delen volledig voorkomen. Het garandeert niet alleen de persoonlijke veiligheid van operators, maar voorkomt ook stroomuitval en apparatuurstoringen veroorzaakt door verkeerde bediening. Het bouwt een uitgebreide verdedigingslinie voor de distributieveiligheid en voldoet aan de veiligheidsnormen van hoogwaardige scenario's.

Onderhoud bij uitschakelen zonder stroomuitval: elk ladeblok is afzonderlijk ontworpen. Wanneer een bepaald circuit uitvalt, hoeft alleen de bijbehorende lade uitgetrokken te worden voor onderhoud en worden andere circuits niet beïnvloed. Het is niet nodig om het hele distributiesysteem stop te zetten en zich perfect aan te passen aan die high-end scenario's die geen enkele stroomuitval van een seconde kunnen tolereren, waardoor een continue en stabiele productie en werking wordt gegarandeerd en verliezen door stilstand worden verminderd.

Geavanceerd vakmanschap en details, stabiele werking met grote stroomsterkte: ingebouwde grote dikke koperen rails, met hoge stroomcapaciteit en voldoende isolatiebescherming, kunnen zich aanpassen aan grote stroomsterktes variërend van 630A tot 6300A. De temperatuurstijging is laag en de stabiliteit is sterk. Gecombineerd met details zoals volledige afdichtingsbescherming en dubbele vergrendeling, zorgt dit voor een langdurige stabiele werking van de apparatuur zonder frequent onderhoud.

Wat zijn de toepassingsscenario's?

Met zijn extreem hoge betrouwbaarheid, veiligheid en aanpasbaarheid wordt de MNS uitrijdbare verdeelkast veel gebruikt in verschillende high-end scenario's die strenge eisen stellen aan de stroomverdeling en geen enkele storing kunnen tolereren. Het is de standaarduitrusting geworden voor kernstroomdistributie in verschillende industrieën. In de scenario's voor de ondersteuning van kernenergie wordt het aangepast aan de laagspanningsstroomdistributie van kerncentrales, waarbij het voldoet aan de eisen voor ultrahoge betrouwbaarheid en de stabiele werking van het kernenergiesysteem garandeert; in de datacenterscenario's op het hoogste niveau is het aangepast aan supergrote IDC-datacenters, waardoor ononderbroken onderhoud mogelijk is zonder stroomuitval en grote verliezen als gevolg van stroomuitval worden vermeden; in de ziekenhuisscenario's wordt het aangepast aan de kernstroomverdeling van de operatiekamers en ICU's van tertiaire ziekenhuizen, waardoor de continue werking van medische apparatuur wordt gegarandeerd en de veiligheid van het leven van patiënten wordt gewaarborgd; in de scenario's van halfgeleiderfabrieken is het aangepast aan de stroomdistributie van halfgeleider- en chipfabrieken, waarbij het voldoet aan de extreem hoge eisen voor betrouwbaarheid en stabiliteit, waarbij productieverstoringen als gevolg van fouten worden vermeden; in de scenario's voor spoorwegvervoer wordt het aangepast aan de centrale laagspanningsstroomdistributie van metro's en hogesnelheidsspoorwegen, waardoor geen stroomuitval wordt bereikt en een soepel transport wordt gegarandeerd.

Waarom voor ons kiezen?

Junray Electrical heeft als professionele fabrikant, leverancier en fabriek in China diepgaand onderzoek gedaan naar de ontwikkeling en productie van MNS uittrekbare verdeelkasten. Het volgt strikt de industrienormen en elk apparaat ondergaat strenge tests, waardoor de kwaliteit wordt gegarandeerd en een soepele acceptatie in verschillende high-end scenario's mogelijk wordt gemaakt. Dit product is een verbeterde versie gebaseerd op gewone schakelkasten, waarin kernvoordelen zijn geïntegreerd zoals 1/4 modulaire microladen en IP54-bescherming, waardoor de distributiepijnpunten in high-end scenario's effectief worden aangepakt. Het is flexibeler en duurzamer dan vergelijkbare producten. Wij bieden uitgebreide pre-sale selectiebegeleiding en after-sales onderhoudsdiensten. We kunnen het aantal ladeblokken aanpassen aan de behoeften van de klant, zodat we kunnen voldoen aan de persoonlijke vereisten van verschillende scenario's.

Projectoverzicht

Dit project omvat de upgrade van het stroomdistributiesysteem voor een intelligente productiewerkplaats die zich toelegt op nieuwe energiebatterijen - een faciliteit die is geclassificeerd als een hoogwaardige precisieproductielocatie met "Klasse I" belastingsvereisten. De werkplaats herbergt een breed scala aan uiterst nauwkeurige apparatuur, waaronder systemen voor robotlassen, coating, wikkelen, formatteren en inspectie, gekenmerkt door een hoge belastingsdichtheid, frequente start-stopcycli en aanzienlijke elektromagnetische interferentie (EMI). Daarom vereist de faciliteit een uitzonderlijke continuïteit van de stroomvoorziening en een hoge stroomkwaliteit.

De oorspronkelijke oudere kasten van het vaste type van de GGD hadden te kampen met een beperkte circuitcapaciteit, een grote footprint, een gebrek aan isolatiebescherming en een slechte immuniteit tegen interferentie. Deze problemen leidden vaak tot opeenvolgende kortsluitingsstoringen, uitgebreide stroomuitval tijdens onderhoud en het stilleggen van apparatuur als gevolg van EMI. De upgrade omvatte het vervangen van de gehele MCC (Motor Control Center), stroomtoevoer- en procesautomatiseringsdistributiesystemen door MNS modulaire laagspannings-uittrekbare schakelapparatuur, waardoor een hoge dichtheid, zeer veilige en intelligente stroomdistributie werd bereikt.

Problemen vóór de upgrade

Laag ruimtegebruik: Traditionele kastconstructies waren omvangrijk en boden een beperkte circuitcapaciteit, waardoor er geen ruimte was om uit te breiden voor nieuwe werkplaatsapparatuur.

Hoog risico op de verspreiding van fouten: Een gebrek aan strikte modulaire isolatie zorgde ervoor dat een kortsluiting of vlamboog in een enkel circuit zich gemakkelijk kon verspreiden, waardoor een totale stroomuitval voor de hele sectie ontstond.

Slechte immuniteit tegen interferentie: Industriële precisiebesturingsapparatuur was gevoelig voor harmonischen en EMI, wat resulteerde in frequente gegevensdrift en uitschakelingen van robotsystemen of foutwaarschuwingen.

Inefficiënt onderhoud: Door fouten in kasten van het vaste type moest de hele lijn worden stilgelegd en werd de kast geopend voor reparatie, wat ernstige gevolgen had voor de doorvoer van de productielijn.

Onvoldoende beschermingsgraad: Gezien de hoge stofniveaus en de dichte opstelling van de apparatuur in de werkplaats waren standaardkasten gevoelig voor stofophoping, spoorvorming/vonkvorming en oververhitting op verbindingspunten.

Apparatuurconfiguratieplan

Om te voldoen aan de vereisten voor belastingen met hoge dichtheid, hoge EMC-immuniteit en snel onderhoud die inherent zijn aan precisieproductie, is de laagspanningsverdeelruimte gestandaardiseerd met de nieuwe generatie MNS modulair uittrekbare schakelapparatuur. Deze units dienen als kernkasttype voor MCC-motorbesturing in werkplaatsen, stroomtoevoer voor automatiseringsapparatuur, stroomafwaartse UPS-distributie en gecentraliseerde besturing van verlichting en algemene voedingssystemen. Specificaties kernapparatuur

Kasttype: MNS modulair uittrekbaar laagspanningsschakelapparaat (internationale standaard modulaire structuur)

Nominale spanning: 400 V; Nominale isolatiespanning: 690V

Structurele kenmerken: modulaire eenheden, lay-out met hoge dichtheid en strikte scheiding van functionele zones

Ladeposities: Vier posities – Verbonden, Test, Geïsoleerd en Teruggetrokken – met dubbele mechanische en elektrische vergrendeling

Interferentie-immuniteit: EMC-klasse A (industriële kwaliteit); beschermt effectief tegen hoogfrequente harmonischen en elektromagnetische stralingsinterferentie

Beschermingsgraad: IP40; stofdicht en bestand tegen vreemde voorwerpen; geschikt voor schone, nauwkeurige werkplaatsomgevingen

Belangrijkste voordelen: Verhoogt de circuitdichtheid met 30% vergeleken met standaardkasten van hetzelfde formaat; ondersteunt hot-swapping voor snelle vervanging van eenheden

Hoogtepunten van installatie en toepassing

Modulair ontwerp met ultrahoge dichtheid: maakt gebruik van standaard modulaire eenheden om de circuitimplementatie binnen een beperkte ruimte voor stroomdistributie te maximaliseren, waardoor uitdagingen met betrekking tot hoge apparatuurdichtheid, talrijke circuits en ruimtelijke beperkingen perfect worden opgelost.

EMI-immuniteit van industriële kwaliteit: de metalen afschermingsstructuur in combinatie met onafhankelijke unit-isolatie is effectief bestand tegen hoogfrequente interferentie van robots en frequentieregelaars, waardoor een stabiele werking van precisieapparatuur wordt gegarandeerd.

Fail-safe vergrendeling: Laden kunnen niet worden teruggetrokken zonder eerst het circuit te openen, en kunnen niet worden gesloten tenzij ze volledig op hun plaats zitten; elimineert volledig ongevallen veroorzaakt door het inbrengen/verwijderen van de last of operationele fouten.

Geen foutenvoortplanting: Elke lade is voorzien van een onafhankelijk isolatiecompartiment, dat fouten in één circuit binnen de unit bevat en impact op de rail of andere apparatuur voorkomt.

Zeer flexibele capaciteitsuitbreiding: Gestandaardiseerde modules maken directe vervanging van ladeblokken mogelijk tijdens toekomstige procesupgrades of uitbreidingen van apparatuur, waardoor de noodzaak voor kastaanpassingen of uitgebreide constructiewerkzaamheden wordt geëlimineerd.

Operationele resultaten na retrofit

Aanzienlijk verbeterde stroomstabiliteit: EMC-bestendig ontwerp elimineert uitvaltijd veroorzaakt door elektromagnetische interferentie die precisieapparatuur beïnvloedt, wat leidt tot een duidelijke toename van de algehele efficiëntie van de productielijn.

Beheersbaar foutrisico: Onafhankelijke unit-isolatie beperkt kortsluitings- en overbelastingsfouten tot de specifieke lade, waardoor grootschalige stroomuitval wordt voorkomen.

Snelle noodreparatie: defecte laden kunnen direct worden vervangen; De reparatietijd wordt teruggebracht van uren tot minder dan 5 minuten, waardoor verliezen als gevolg van productiestilstand drastisch worden verminderd.

Maximaal gebruik van de ruimte: Door de grotere circuitdichtheid binnen hetzelfde kastoppervlak zijn er geen extra stroomverdeelkamers nodig, waardoor wordt bespaard op civieltechnische kosten. Geen warmteontwikkeling tijdens langdurig gebruik: het modulaire plug-in-ontwerp zorgt voor stabiele contactprestaties, elimineert risico's die gepaard gaan met losse verbindingen of door oxidatie veroorzaakte verwarming, en handhaaft normale bedrijfstemperaturen.

Samenvatting van de casus

De MNS-ladeschakelaar is een hoogwaardige laagspanningskast die wordt gekenmerkt door zijn modulariteit, hoge dichtheid, superieure interferentieweerstand en hoge veiligheidsclassificatie. Vergeleken met de GCK- en GGD-modellen is het beter geschikt voor hoogwaardige toepassingen zoals precisieproductie, nieuwe energie, spoorwegvervoer, datacenters en hoogwaardige industriële faciliteiten. Dankzij de compacte modulaire structuur, EMC-interferentieweerstand van industriële kwaliteit, rigoureuze isolatie en bescherming en het gemak van snel onderhoud, is het de voorkeurskeuze geworden voor MCC-stroomdistributiesystemen in moderne slimme fabrieken.

Veelgestelde vragen

Vraag: Kan onderhoud zonder uitschakeling worden gerealiseerd?

A: Ja, elk ladeblok is afzonderlijk ontworpen. Wanneer een bepaald circuit uitvalt, hoeft alleen de bijbehorende lade uitgetrokken te worden voor onderhoud, terwijl de overige circuits normaal blijven functioneren. Het is niet nodig om het hele stroomdistributiesysteem stop te zetten, zodat er werkelijk geen stroomuitval optreedt. Het is geschikt voor scenario's waarin de stroom zelfs maar één seconde niet kan worden onderbroken.

Vraag: Kan het aantal ladeblokken worden aangepast?

A: Ja, de ladeblokken van dit product hebben een modulegrootte van 1/4. De standaard enkele kast kan maximaal 36 eenheden bevatten. Het aantal eenheden kan worden aangepast aan de circuitvereisten van de klant, waardoor het nauwkeurig aansluit bij de stroomverdelingsbehoeften van verschillende scenario's en wordt aangepast aan high-end scenario's met meerdere circuits en kleine belastingen.

Vraag: Kan de MNS uitrijdbare verdeelkast worden gebruikt in scenario's met hoge stroomsterkte?

A: Ja, het nominale stroombereik is 630A tot 6300A. Het is uitgerust met grote verdikte koperen rails, die een groot stroomvoerend vermogen, een lage temperatuurstijging, volledige isolatiebescherming hebben en zich stabiel kunnen aanpassen aan verschillende high-end stroomdistributiescenario's met hoge stroomsterkte, waardoor de stabiele werking op lange termijn wordt gegarandeerd. van de apparatuur.
