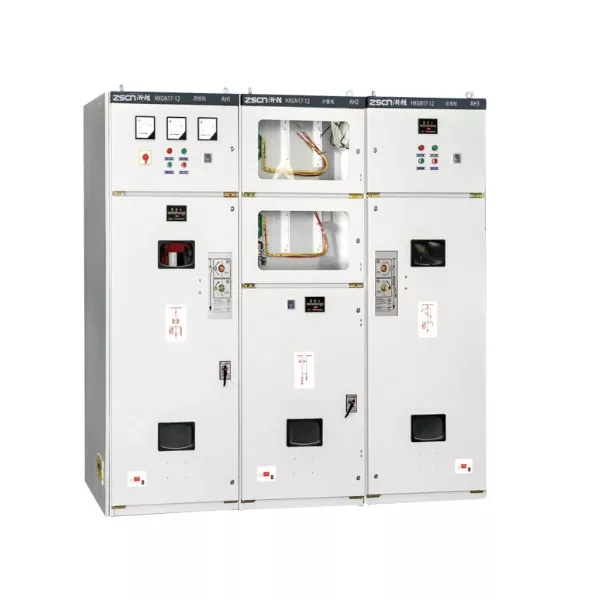

HXGN17-12 Hoofdunit met metalen behuizing

In veel scenario's voor distributie van kleine 10 kV-ringnetwerken is de betrouwbaarheid van de apparatuur extreem veeleisend. De prestaties van gewone HXGN-ringnetwerkkasten zijn echter onvoldoende en hun operationele stabiliteit is slecht, waardoor het moeilijk wordt om aan de stroomvoorzieningsvereisten van dergelijke scenario's te voldoen. In sommige gevallen moeten ringnetwerkkasten worden geïnstalleerd in box-type onderstations. Gewone ringnetwerkkasten zijn te groot van formaat en hebben een slecht aanpassingsvermogen, waardoor ze niet flexibel inzetbaar zijn. De HXGN17-12 hoofdunit met metalen behuizing pakt dit pijnpunt nauwkeurig aan. Gebaseerd op de gewone HXGN, is het uitgebreid geüpgraded, rekening houdend met betrouwbaarheid, compactheid en aanpassingsvermogen, en is het een exclusieve geüpgradede oplossing geworden voor hoogwaardige kleine 10kV-ringnetwerkdistributie.

Drie belangrijke upgrades

De HXGN17-12 Metal-Enclosed Ring Main Unit is een verbeterde versie van de gewone HXGN. Elk voordeel is geoptimaliseerd om te voldoen aan de kernvereisten van de stroomdistributie in kleine ringnetwerken.

Verbeterde structuur, stabielere en betrouwbaardere werking: Door een verbeterde doosstructuur aan te nemen, vergeleken met de gewone HXGN-ringnetwerkkast, is het structurele ontwerp redelijker, is de lay-out van de interne componenten geoptimaliseerd, waardoor de operationele risico's worden verminderd, is het uitvalpercentage aanzienlijk verminderd, is er geen frequent onderhoud vereist, perfect aangepast aan de hoge betrouwbaarheidsvereisten van kleine 10 kV-ringnetwerkscenario's, in staat tot een stabiele werking op lange termijn en een continue stroomvoorziening te garanderen.

SF6-lastschakelaar, superieure boogdovende prestaties: Uitgerust met een volwassen SF6-lastschakelaar, die SF6-gas gebruikt als isolatie- en boogblusmedium, overtreft het boogdoofvermogen ver dat van gewone vacuümschakelaars, met hoge breeksnelheid, kleine boogenergie, lichte contacterosie, betrouwbaardere werking, beter voldoen aan de werkelijke behoeften van kleine 10 kV-ringnetwerkdistributie, en ook het kenmerk hebben van onderhoudsvrij op lange termijn, waardoor de latere exploitatie- en onderhoudskosten worden verlaagd.

Beveiliging met vijf preventieve vergrendeling, veiligere bediening: Uitgerust met een speciaal vergrendelingsapparaat met vijf preventies, dat strikt de veiligheidseisen van "vijf preventie" volgt, waardoor verkeerde handelingen zoals belastingbediening, onbedoeld contact met onder spanning staande delen, enz. volledig worden voorkomen, waardoor niet alleen de persoonlijke veiligheid van onderhoudspersoneel, maar ook apparatuurstoringen en stroomuitval als gevolg van verkeerde bediening worden vermeden, waardoor een veiligheidsbarrière voor 10 kV-hoogspanningsbediening volledig wordt opgebouwd.

Technische specificaties

Toepassingsscenario's omvatten verschillende hoogwaardige kleinschalige 10kV-stroomdistributiesystemen voor ringnetwerken.

Dankzij de hoge betrouwbaarheid, het compacte formaat en het brede aanpassingsvermogen wordt de HXGN17-12 metaalomsloten ringhoofdunit veel gebruikt in verschillende kleinschalige 10kV-ringnetwerkstroomdistributiescenario's met hoge betrouwbaarheidseisen. Het kan ook flexibel worden geïnstalleerd in box-type onderstations en heeft een extreem groot aanpassingsvermogen. In scenario's voor stroomdistributie in woonwijken is het geschikt voor stroomdistributie via een 10 kV-ringnetwerk in woonwijken met hoge betrouwbaarheidseisen, waardoor een stabiele elektriciteitsvoorziening voor bewoners wordt gegarandeerd. In kleine fabrieksscenario's is het geschikt voor 10 kV-ringnetwerkstroomdistributie in kleine fabrieken, waarbij wordt voldaan aan de stabiele stroomvoorzieningsvereisten voor productie. In kleine onderstationscenario's is het geschikt voor 10 kV-ringnetwerkstroomdistributie van kleine 10 kV-onderstations, met stabiele werking en gemakkelijk onderhoud. In scenario's voor kleine infrastructuurprojecten is het geschikt voor de stroomdistributie van 10 kV-ringnetwerken van kleine infrastructuurprojecten, omdat het duurzaam, betrouwbaar en zeer aanpasbaar is.

Kwaliteitsborging

Junray Electrical volgt als professionele fabrikant, leverancier en fabriek in China strikt de nationale norm van HXGN17-12 Ring Main Unit. Elke HXGN17-12 met metaal omsloten ringhoofdeenheid ondergaat strenge structurele tests, is bestand tegen spanningstests en vergrendelingstests om een ​​stabiele en veilige werking te garanderen en de kwaliteit te garanderen. Wij bieden eenheidsaanpassing en functieaanpassing. Op basis van het kleine 10kV-ringnetwerkdistributieplan van de klant kunnen we een exclusieve kast op maat maken die perfect voldoet aan de werkelijke behoeften. Of het nu gaat om het bieden van projecten of het accepteren van engineering, het kan met succes worden afgerond. Het proces is volwassen en duurzaam, waardoor de aanschaf gemakkelijker en het gebruik geruststellender wordt.

Projectoverzicht

Dit project omvat de upgrade en renovatie van het 10kV-stroomdistributiesysteem voor een cluster van kleine en middelgrote ondernemingen (KMO's) binnen een industriepark. Het park omvat meerdere standaard fabrieksgebouwen, R&D-werkplaatsen en bijbehorende nutsvoorzieningen; de elektrische belasting is verspreid over talrijke vertakte circuits, waardoor een voedingsconfiguratie met een ringnetwerk met meerdere segmenten noodzakelijk is. De bestaande verouderende schakelapparatuur had te lijden onder achteruitgang van de isolatie, een rudimentair structureel ontwerp, een gebrek aan betrouwbare "vijf-preventie"-vergrendelingsmechanismen en een onvermogen om flexibele ring-netwerkverbindingen te faciliteren. Deze problemen resulteerden in uitgebreide stroomuitval tijdens onderhoud en een lage leveringsbetrouwbaarheid, wat ernstige gevolgen had voor de normale productieactiviteiten van de bedrijven.

Het project omvat de vervanging van alle hoogspanningsdistributieschakelapparatuur door HXGN17-12 metalen ringhoofdeenheden (RMU's) voor binnengebruik. Deze eenheden zullen de inkomende lijnen van 10 kV, de sectie-interconnectie, de belastingaftakking en de terminalvoeding voor box-type onderstations afhandelen. Deze opzet zorgt voor een betrouwbare distributienetwerkstructuur met meerdere segmenten en onderlinge verbindingen, waardoor wordt voldaan aan de eisen van het park op het gebied van capaciteitsuitbreiding, onderhoudsisolatie en non-stop stroomoverdracht.

Problemen voorafgaand aan de renovatie

Aanzienlijke veiligheidsrisico's die verband houden met veroudering van schakelapparatuur: Oudere kasten van het vaste type misten een uitgebreide "vijf-preventie"-vergrendeling, waardoor ze gevoelig zijn voor operationele fouten; verslechtering van de isolatie en stofophoping leidden tot tracking en flashovers, waardoor struikelen tijdens onweersbuien ontstond.

Onvermogen om flexibele ringnetwerkstroomvoorziening te bieden: bestaande apparatuur ontbeerde betrouwbare interconnectie- en sectionaliseringsmogelijkheden; Storingen maakten een totale stillegging van de lijn noodzakelijk, wat resulteerde in aanzienlijke productieverliezen voor de bedrijven van het park.

Moeilijkheden bij de uitbreiding van het circuit: de vaste structuur van de oude kasten verhinderde de toevoeging van nieuwe vertakte circuits, waardoor niet kon worden voldaan aan de toegenomen stroombehoefte van nieuwe bedrijven die het park betreden.

Omslachtig onderhoud en operaties: Het gebrek aan onafhankelijke functionele compartimenten betekende dat onderhoud grootschalige stroomuitval vereiste, wat resulteerde in hoge operationele risico's en een lage efficiëntie van noodreparaties.

Lage beschermingsgraad: Gezien de complexe omgeving en de hoge stofniveaus rondom de fabrieksgebouwen, boden de standaardkasten een slechte stof- en vochtbestendigheid, wat leidde tot een hoog uitvalpercentage van de apparatuur.

Apparatuurconfiguratieplan

Om tegemoet te komen aan de distributiekenmerken van het industriepark – met name de behoefte aan meerdere vestigingen, ringnetwerkinterconnectie en frequente capaciteitsuitbreiding – maakt het project gebruik van HXGN17-12 box-type metalen ringhoofdeenheden (RMU’s) voor het middenspanningsdistributiesysteem. Deze units maken gebruik van een vacuüm lastscheidingsschakelaarontwerp, dat betrouwbare ringnetwerk-, sectionalisatie- en terminalbeschermingsfuncties biedt. Belangrijkste uitrustingsspecificaties

Model: HXGN17-12 Middenspanningshoofdunit met metalen behuizing voor binnengebruik (RMU)

Nominale spanning: 12 kV (geschikt voor 10 kV-distributienetwerken)

Nominale stroom: 630A

Breaking Element: Vacuümbelastingschakelaar gecombineerd met stroombegrenzende zekeringbeveiliging

Kaststructuur: Met metaal omsloten; onafhankelijke rail- en kabelcompartimenten; ingebouwd drukontlastingskanaal

Beschermingsklasse: IP4X (stofdicht en vochtbestendig; geschikt voor complexe industriële omgevingen)

Veiligheidsvoorzieningen: Uitgebreide mechanische/elektrische vergrendelingen met "vijf preventie", live-lijnindicatie, foutindicatie en aardingsvergrendelingen

Bedrijfsmodi: Ondersteunt ringnetwerkinterconnectie, gesegmenteerde voeding, terminaldistributie en dubbele stroomback-up

Hoogtepunten van constructie en toepassing

Sterke ringnetwerkmogelijkheden en flexibele voeding: Maakt flexibele configuratie mogelijk van uit meerdere secties bestaande "daisy-chain" (hand-in-hand) netwerken; Storingen in een enkele sectie kunnen worden geïsoleerd en de stroom kan worden omgeleid, waardoor de omvang van stroomuitval aanzienlijk wordt geminimaliseerd.

Stabiele vacuümboogblusprestaties: maakt gebruik van vacuümlastschakelaars die sterke boogblusmogelijkheden, onbrandbaarheid en onderhoudsvrije werking bieden; elimineert de gaslekrisico's die gepaard gaan met SF6-schakelapparatuur, waardoor de veiligheid voor het milieu wordt gewaarborgd.

Duurzame structuur geschikt voor industriële omgevingen: Volledig gesloten metalen kast met hoge beschermingsgraad; is effectief bestand tegen fabrieksstof en schommelingen in temperatuur en vochtigheid, waardoor isolatiestabiliteit op lange termijn wordt gegarandeerd.

Handige capaciteitsuitbreiding: Kasten kunnen flexibel naast elkaar worden samengevoegd; toekomstige belastingverhogingen binnen het industriepark kunnen worden opgevangen door directe uitbreiding zonder dat een volledige systeemrevisie nodig is.

Uitgebreide veiligheidsvergrendelingen met vijf preventieve maatregelen: elimineert volledig kritische elektrische ongelukken, zoals schakelen onder belasting, het openen van deuren onder spanning of onbedoelde aarding, waardoor een hoge veiligheid tijdens bediening en onderhoud wordt gegarandeerd.

Operationele prestaties

Aanzienlijk verbeterde betrouwbaarheid van de stroomvoorziening: maakt sectie-isolatie en foutomleiding mogelijk; Onderhoud of storingen vereisen niet langer een volledige stillegging van de lijn, waardoor een continue productie voor bedrijven in het park wordt gegarandeerd.

Stabiele werking zonder fouten: Vacuümboogdoving in combinatie met een volledig afgedichte structuur voorkomt kruip, overslag en vochtgerelateerde storingen, wat resulteert in nul abnormale trips gedurende het hele jaar.

Nauwkeurige en betrouwbare foutoplossing: Gecombineerde zekering- en lastschakelaarbescherming zorgt voor een snelle oplossing van kortsluitfouten in transformatoren en aftakleidingen, waardoor stroomafwaartse apparatuur wordt beschermd.

Veilige en gemakkelijke O&M: Beschikt over uitgebreide "Five-Prevention" -functies en een duidelijke structurele lay-out; Foutlocaties kunnen gemakkelijk worden geïdentificeerd, waardoor de onderhoudsefficiëntie aanzienlijk wordt vergroot en de operationele risico's drastisch worden verminderd. Voldoet aan de behoeften op het gebied van capaciteitsuitbreiding op lange termijn: De kast beschikt over een uitbreidbare structuur die ruimte biedt aan toekomstige zakelijke aantrekkingskracht en belastinggroei binnen het industriepark, waarbij voldoende capaciteit is gereserveerd voor stroomdistributie.

Samenvatting van de casus

De HXGN17-12 is een ringhoofdeenheid (RMU) van het vacuümtype, speciaal ontworpen voor industriële parken, industriële clusters, stroomverdeelkamers in fabrieken en upgrades van stedelijke distributienetwerken. In tegenstelling tot de XGN15-12 (die SF6-gasisolatie gebruikt), maakt dit model gebruik van vacuümboogdoving, elimineert het risico op gaslekken en is het milieuvriendelijk en onderhoudsvrij. Vergeleken met de met metaal beklede schakelapparatuur uit de KYN28-serie biedt het lagere kosten, een kleinere voetafdruk en superieure aanpasbaarheid voor ringnetwerkconfiguraties, waardoor het de optimale, kosteneffectieve keuze is voor zeer betrouwbare ringnetwerkdistributiesystemen die meerdere circuits en sectionaliseringsmogelijkheden vereisen in industriële zones.
