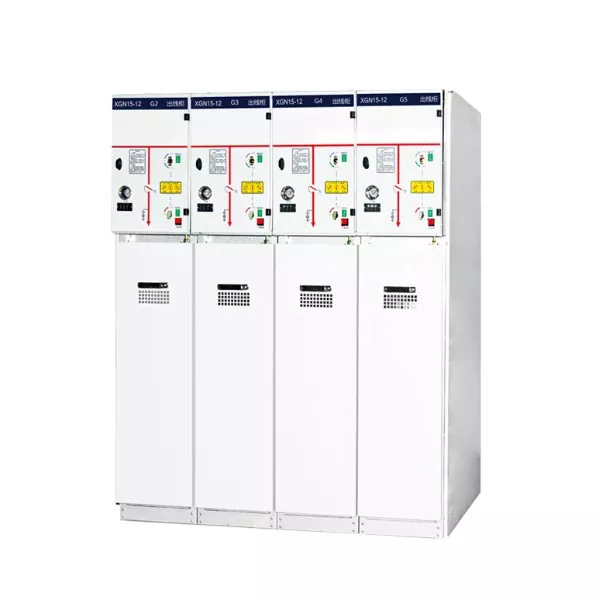

XGN15-12 Gasgeïsoleerd ringhoofdschakelapparaat

In veel woonwijken, kleine fabrieken en kleine onderstations is de ruimte voor de distributieruimten uiterst beperkt. Gewone ringnetwerkkasten zijn te groot en de installatie ervan zal ook de ruimte voor andere apparatuur in beslag nemen, waardoor een correcte installatie onmogelijk wordt. Bovendien is de uittrekbare ringhoofdeenheid duur en heeft hij extreem lage kosten voor distributiescenario's met kleine ringnetwerken, wat resulteert in kostenverspilling. Het XGN15-12 gasgeïsoleerde ringhoofdschakelapparaat is speciaal ontworpen voor dit ultrakleine 10kV-ringnetwerkdistributiescenario. Met zijn ultradrukke ontwerp, betrouwbare prestaties en betaalbare prijs lost het precies de kernpijnpunten van "niet genoeg ruimte en hoge kosten" op, waardoor ultrakleine distributieruimten een stabiele en veilige ringnetwerkdistributie kunnen realiseren.

Technische specificaties

Productkernvoordelen

De XGN15-12 gasgeïsoleerde ringhoofdschakelapparatuur combineert compactheid, betrouwbaarheid en zuinigheid, waarbij elk aspect praktische problemen effectief aanpakt.

Uitgerust met SF6-belastingsschakelaars werkt hij stabieler en betrouwbaarder: de kern maakt gebruik van SF6-belastingsschakelaars, waarbij SF6-gas dient als isolatie- en boogdovend medium. Het boogdovende vermogen overtreft dat van gewone vacuümschakelaars en de isolatieprestaties zijn uitstekend. Tijdens bedrijf is het uitvalpercentage extreem laag, waardoor er geen frequent onderhoud nodig is. Het past perfect bij het distributiescenario van het 10 kV-ringnetwerk en beschikt ook over een onderhoudsvrije periode van 20 jaar, waardoor de latere onderhoudskosten aanzienlijk worden verlaagd en het voor kopers gemakkelijker wordt om te gebruiken.

Ultracompact ontwerp, waardoor de voetafdruk met 30% wordt verminderd: door gebruik te maken van een doosvormige vaste ringnetwerkstructuur is het ontwerp geoptimaliseerd om de kast zo compact mogelijk te maken. Het volume is 30% kleiner dan dat van de gewone XGN66 ringnetwerkkast. De structuur is compact zonder dat dit ten koste gaat van de prestaties. Zelfs in een ultrakleine distributieruimte met beperkte ruimte kan deze eenvoudig worden geplaatst zonder dat de distributieruimte hoeft te worden aangepast, waardoor er aanzienlijk vloerruimte wordt bespaard en het kernprobleem van "niet genoeg ruimte hebben" voor gewone ringnetwerkkasten wordt opgelost.

Ringnetwerkspecifieke structuur, stabiele stroomvoorziening zonder onderbreking: door gebruik te maken van een professionele ringnetwerkstructuur past deze perfect bij het 10kV ringnetwerkdistributiesysteem. Het kan een bidirectionele voeding bereiken. Wanneer een circuit uitvalt, kan het automatisch overschakelen naar een ander circuit, waardoor stroomuitval effectief wordt vermeden en een normale stroomvoorziening wordt gegarandeerd in scenario's zoals woonwijken en kleine fabrieken. Het is met name geschikt voor kleinschalige scenario's met basisvereisten voor stroomcontinuïteit.

Hoge kosteneffectiviteitskeuze, kosten direct verlaagd met 50%: Vergeleken met de KYN28-schakelkast wordt de prijs direct met 50% verlaagd. Het elimineert overbodige functies en richt zich op de kernvereisten van kleine ringnetwerkdistributie. Zonder een grote hoeveelheid geld uit te geven aan complexe apparatuur, kan het tegen lagere kosten een stabiele en betrouwbare ringnetwerkdistributieoplossing verkrijgen, waardoor het aanschafbudget aanzienlijk wordt verlaagd en de kosteneffectiviteit van het project wordt verbeterd.

Professionele kwaliteitsgarantie

Junray Electrical is als professionele fabrikant, leverancier en fabriek in China al vele jaren nauw betrokken bij het onderzoek en de productie van distributieapparatuur. Het volgt strikt internationale en binnenlandse normen zoals IEC 62271-200 en GB/T 3906. Elke XGN15-12 gasgeïsoleerde ringhoofdschakelaar heeft strenge spanningsduurzaamheids- en isolatietests ondergaan, waardoor een hoge kwaliteit wordt gegarandeerd. We hanteren een gestandaardiseerd unitontwerp en de kast is nauwkeurig vervaardigd uit hoogwaardige staalplaten. Het heeft een hoge mechanische sterkte, met een beschermingsniveau van IP3X, dat effectief kan voorkomen dat stof binnendringt en de interne hoogspanningscomponenten beschermt. Het is uitgerust met mechanische vijf-preventie-vergrendelingsapparaten om verkeerde bediening te voorkomen en de veiligheid van onderhoudspersoneel te garanderen. Het interne gebruik van geprefabriceerde, met siliconenrubber geïsoleerde kabelschoenen maakt de installatie gemakkelijk en tijdens onderhoud kunnen ze snel worden gedemonteerd en hersteld, waardoor ze zich verder kunnen aanpassen aan de gebruiksvereisten van kleinschalige scenario's.

Universele scèneaanpassing

Het XGN15-12 gasgeïsoleerde ringhoofdschakelapparaat is breed compatibel met verschillende ultrakleine 10kV-ringnetwerkdistributiescenario's, waarbij het nauwkeurig aansluit bij de stroombehoefte van verschillende scenario's zonder dat aanvullende aanpassingen nodig zijn, en kan direct in gebruik worden genomen.

Voor distributiescenario's in woonwijken is het compatibel met de ultrakleine distributieruimten in woonwijken voor 10 kV-ringnetwerkdistributie, met een kleine omvang en geen bezetting, waardoor een stabiele elektriciteitsvoorziening voor de bewoners wordt gegarandeerd;

Voor kleine fabrieken is het compatibel met 10 kV-ringnetwerkdistributie voor kleine fabrieken, met stabiele belastingen en lage uitvalpercentages, waardoor wordt voldaan aan de stroombehoefte van de fabriek voor productie, terwijl de ruimte in de distributieruimte wordt bespaard;

Voor kleine onderstations is het compatibel met de ultrakleine stroomvoorzieningsvereisten van kleine 10 kV-onderstations, met een stabiele ringnetwerkvoeding en lagere bedrijfs- en onderhoudskosten;

Voor scenario's van kleine infrastructuurprojecten is het compatibel met 10 kV-ringnetwerkdistributie voor kleine infrastructuurprojecten, met gemakkelijke installatie, duurzaam en langdurig, waardoor een soepele voortgang van infrastructuurprojecten wordt gegarandeerd.

Wat ons betreft

Junray Electrical beschikt over een compleet R&D-, productie- en kwaliteitscontrolesysteem. De kerncomponenten zijn geselecteerd uit hoogwaardige merken. Elke XGN15-12 gasgeïsoleerde ringhoofdschakelaar ondergaat strikte tests voordat deze de fabriek verlaat, om ervoor te zorgen dat de prestaties aan de normen voldoen en de projectacceptatie soepel kunnen doorstaan. Dit product is speciaal aangepast voor ultrakleine scenario's, met een kleiner formaat en een hogere kosteneffectiviteit. Het is meer geschikt voor ultrakleine distributieruimtes in vergelijking met vergelijkbare producten. Wij bieden uitgebreide pre-sale selectiebegeleiding en after-sales onderhoudsdiensten. We kunnen gepersonaliseerde aanpassingssuggesties bieden op basis van de werkelijke behoeften van het scenario van de klant, en bieden ook professionele installatie- en inbedrijfstellingsbegeleiding, waardoor het aankoopproces zorgeloos en het gebruik geruststellender wordt en klanten worden geholpen de kosten te verlagen en de distributie-efficiëntie te verbeteren.

Onmiddellijke aankoop

Voor de ultrakleine 10kV-ringnetwerkdistributiescenario's lost het kiezen van de juiste apparatuur niet alleen het probleem op van "niet genoeg ruimte hebben", maar bespaart het ook kosten en zorgt het voor een stabiele stroomvoorziening. Kiezen voor Junray Electrical garandeert kwaliteit, biedt betaalbare prijzen en biedt nauwkeurigere compatibiliteit, waardoor perfect de pijnpunten worden aangepakt van gewone ringnetwerkkasten die groot van formaat zijn en hoge kosten met zich meebrengen. Aarzel niet. Neem onmiddellijk contact met ons op om deze topkeuze voor stroomdistributieapparatuur met ultrakleine ringnetwerken veilig te stellen. Dit maakt een stabiele, veilige en efficiënte ringnetwerkstroomvoorziening mogelijk in een ultrakleine energieruimte, waardoor de aanschaf- en bedrijfskosten aanzienlijk worden verlaagd!

Commercieel project in Dhaka, Bangladesh

Projectoverzicht

·Projectnaam: Stroomdistributieproject voor een commercieel centrum in Dhaka

·Locatie: Dhaka, Bangladesh

·Voltooiingsdatum: februari 2026

· Projectschaal: 10 kV-distributieonderstation voor een commercieel centrum; totaal vermogen van 8000kVA

Gebruikte producten

·Model: XGN15-12 Ringhoofdeenheid (RMU)

·Aantal: 12 stuks

·Configuratie: Hoogwaardige huishoudelijke componenten; CE-gecertificeerd

·Certificering: CE-gecertificeerd

·Speciale vereisten: Geschikt voor omgevingen met hoge temperaturen en hoge luchtvochtigheid; corrosiebestendig

Oplossing

Dhaka, Bangladesh, ervaart een tropisch klimaat dat wordt gekenmerkt door hoge temperaturen en vochtigheid, en de klant had een beperkt budget. We hebben een op maat gemaakte XGN15-12-oplossing geleverd:

1. Aanpassing aan tropische omgevingen

·De behuizingen zijn voorzien van een corrosiebestendige poedercoating met een dubbellaags coatingsysteem om hoge hitte en vochtigheid te weerstaan.

·Alle interne metalen onderdelen zijn gegalvaniseerd om roest en corrosie te voorkomen.

·Uitgerust met anti-condensatieverwarmers en temperatuurgecontroleerde ventilatoren om condensatie in de vochtige omgeving te voorkomen.

·Alle componenten zijn geschikt voor hoge temperaturen om een ​​betrouwbare werking bij hoge temperaturen te garanderen.

2. Kosteneffectieve oplossing

·Maakt gebruik van hoogwaardige binnenlandse merkcomponenten, die betrouwbare prestaties bieden tegen een concurrerende prijs.

· Meer dan 60% lager geprijsd dan Europese merken, waardoor de projectkosten aanzienlijk worden verlaagd.

·CE-gecertificeerd, voldoet aan internationale normen en garandeert kwaliteit.

·Beschikt over volwassen technologie met een bewezen staat van dienst op het gebied van wereldwijde toepassing.

3. Serviceondersteuning

· Uitgebreide technische documentatie in het Engels.

· Technische ondersteuning op afstand en begeleiding bij inbedrijfstelling beschikbaar.

·Engelstalige bedieningstraining gegeven.

·Gemeenschappelijke reserveonderdelen meegeleverd voor gemakkelijke vervanging ter plaatse.

Feedback van klanten

"Het klimaat in Dhaka is erg heet en vochtig, dus we waren bezorgd over de duurzaamheid van de schakelapparatuur. Junray's XGN15-12 RMU's draaien nu drie maanden en ze presteren perfect: geen oververhitting, geen corrosieproblemen. De prijs is ook zeer concurrerend, veel lager dan die van Europese merken, maar met CE-certificering en goede kwaliteit. Hun technische ondersteuning op afstand is ook erg behulpzaam. We zijn zeer tevreden."

— Elektrotechnisch ingenieur, commercieel vastgoedbedrijf in Bangladesh

Overzicht renovatieprojecten

Dit project omvat de bouw van een nieuw 10 kV-stroomdistributiesysteem voor een stedelijk herontwikkelingsproject dat bestaat uit hoge woongebouwen, commerciële eenheden op straatniveau, een ondergrondse garage en ondersteunende openbare voorzieningen; het bedient een stedelijke woonlast met een hoge dichtheid. Het gebied werd voorheen voorzien van verouderde bovengrondse lijnen in een radiale configuratie met één bron, wat resulteerde in een slechte betrouwbaarheid, hoge uitvalpercentages en een gebrek aan foutschakelmogelijkheden, wat niet voldeed aan de moderne normen voor elektriciteitsvoorziening in woningen.

Het project omvat de bouw van een nieuw, zelfstandig hoogspanningsdistributiesubstation dat gebruik maakt van XGN15-12 vaste SF6-ringhoofdeenheden (RMU's). Hierdoor ontstaat een "hand-in-hand" (lus) voedingsstructuur, die back-up met twee bronnen, sectie-isolatie, belastingverdeling en terminalbescherming mogelijk maakt, waardoor wordt voldaan aan de vereisten voor hoge betrouwbaarheid, onderhoudsvrije werking en een compact apparatuurontwerp.

Problemen voorafgaand aan de renovatie

Lage leveringsbetrouwbaarheid: levering uit één bron via verouderde lijnen betekende dat elke lijnstoring of onderhoud een totale stroomuitval vereiste, wat leidde tot frequente klachten van bewoners.

Verouderde apparatuur en veiligheidsrisico's: Oudere schakelapparatuur had te lijden onder verslechtering van de isolatie en slechte vlamboogdovende eigenschappen, waardoor deze gevoelig was voor struikelen en diëlektrische defecten tijdens onweersbuien.

Gebrek aan lusback-upmogelijkheden: het ontbreken van schakelfuncties voor de stroombron betekende dat het systeem niet kon voldoen aan de acceptatienormen voor dual-source voeding in nieuwe residentiële ontwikkelingen.

Grote footprint en complexe O&M: Traditionele vaste hoogspanningskasten waren omvangrijk en complex, wat resulteerde in hoge civieltechnische kosten en een zware dagelijkse onderhoudswerklast.

Onnauwkeurige bescherming: het ontbreken van speciale combinatie-eenheden voor zekeringlastschakelaars verhinderde een snelle isolatie van kortsluitings- of overbelastingsfouten in de transformator.

Apparatuurconfiguratieplan

In overeenstemming met de ontwerpnormen voor residentiële distributienetwerken en bouwvoorschriften is het hoogspanningsstation uitgerust met XGN15-12 10kV SF6 RMU's. Er wordt gebruik gemaakt van een standaard "twee-in, vier-uit" lusnetwerkconfiguratie om lusvoeding met twee bronnen, sectionele tie-switching en transformatorterminalbescherming te vergemakkelijken. Belangrijkste uitrustingsspecificaties

Model: XGN15-12 AC-hoogspannings-SF6-ringhoofdunit (RMU) voor binnen

Nominale spanning: 12 kV (compatibel met 10 kV-distributienetwerken)

Nominale stroom: 630A

Kortsluitbeveiliging: Lastscheidingsschakelaar + zekeringcombinatie; maakt het snel verhelpen van kortsluitfouten in de transformator mogelijk

Kernstructuur: SF6 lastscheidingsschakelaar met drie standen (sluiten, openen, grond); stabiele isolatieprestaties

Kastkenmerken: Compacte structuur, kleine voetafdruk, onderhoudsvrij, uitstekende afdichtingsprestaties

Bedrijfsmodus: handmatige en elektrische opties; uitgerust met live-lijnindicatie, foutindicatie en "Five-Prevention"-vergrendeling

Toepassingsmodi: Ring-hoofdvoeding, terminalvoeding, back-upvoeding met twee bronnen

Constructie- en toepassingshoogtepunten

Compact formaat bespaart civieltechnische kosten: kleiner volume en compactere lay-out vergeleken met KYN28 met metaal beklede schakelapparatuur; geschikt voor kleine distributieruimtes in wooncomplexen, waardoor de investeringen in civiele infrastructuur aanzienlijk worden verminderd.

Stabiele en betrouwbare SF6-isolatie: volledig afgedicht, gasgeïsoleerd ontwerp; onaangetast door stof, vocht of condensatie van buitenaf; geschikt voor kelders en afgesloten distributieruimtes.

Hoge fouttolerantie voor ringhoofdvoeding: "Hand-in-hand" ringcircuitconfiguratie; maakt isolatie mogelijk van elk defect lijngedeelte, terwijl het andere gedeelte stroom behoudt, waardoor omschakeling zonder onderbreking van de dienstverlening mogelijk is.

Gerichte beveiligingscombinatie: Lastscheidingsschakelaar + stroombegrenzende zekeringcombinatie; speciaal ontworpen voor het beschermen van box-type substations en residentiële distributietransformatoren; zorgt voor een snelle foutoplossing en een nauwkeurige bediening.

Uitgebreide "Five-Prevention"-veiligheidsvoorzieningen: Mechanische vergrendeling voorkomt ongelukken zoals sluiten onder belasting, aarden onder spanning of ongeoorloofde toegang tot compartimenten.

Operationele prestaties

Aanzienlijk verbeterde betrouwbaarheid van de stroomvoorziening: Dual-source ringhoofdback-up maakt lijnonderhoud en single-point foutisolatie mogelijk zonder grootschalige uitval; De betrouwbaarheid van de regionale stroomvoorziening voldoet aan de acceptatienormen van State Grid.

Stabiele werking zonder fouten: de volledig geïsoleerde SF6-gasstructuur elimineert storingen veroorzaakt door kruip, overslag of vocht; geen struikelincidenten of isolatieafwijkingen gedurende het hele jaar.

Snelle en nauwkeurige foutoplossing: onmiddellijke oplossing van kortsluitingen en overbelastingen in de distributietransformator; beschermt stroomafwaartse transformatoren en laagspanningsapparatuur effectief. Aanzienlijk verminderde O&M-last: De apparatuur heeft een onderhoudsvrij ontwerp, waardoor frequente inspecties of gasaanvulling overbodig zijn, waardoor het ideaal is voor langdurig onbeheerd gebruik in residentiële distributiestations.

Succesvolle afronding en acceptatie: Voldoet volledig aan de ontwerpnormen voor stroomdistributie in stedelijke woningen, evenals aan de vereisten voor ring-hoofdvoeding en automatische overdracht met dubbele voeding.

Samenvatting van de casus

De XGN15-12 ringhoofdeenheid (RMU) is het meest gebruikte, kosteneffectieve hoogspanningsschakelapparaat voor residentiële, commerciële en gemeentelijke renovatieprojecten, evenals voor integratie met box-type onderstations en stedelijke distributienetwerken. Vergeleken met met metaal beklede uittrekbare schakelapparatuur (KYN-serie) biedt het voordelen zoals lagere kosten, een compacte voetafdruk, onderhoudsvrije werking en geschiktheid voor ring-hoofdnetwerkconfiguraties. Het is zeer geschikt voor 10 kV-terminaldistributie, ringhoofdsecties en energiedistributieprojecten in woon- en commerciële gebieden, waardoor het de voorkeurskeuze is voor de aanleg van gestandaardiseerde stedelijke distributienetwerken.
