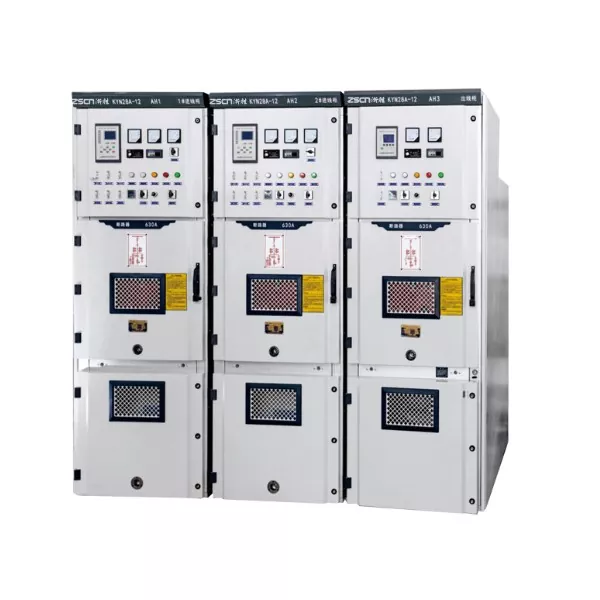

De KYN28-24 AC Metal-Enclosed Switchgear is een speciaal ontwikkeld gepantserd uittrekbaar, metaal-omsloten schakelapparaat van Junray Electrical voor het 20kV elektriciteitsnet. Het overwint de beperkingen van traditionele 12kV-mediumgemonteerde kasten die niet kunnen worden aangepast aan het 20kV-spanningssysteem. Met een nominale spanning van 24 kV als kernparameter bouwt het een professionele en betrouwbare driefasige AC 50 Hz stroomdistributieoplossing voor binnenshuis. De apparatuur heeft een medium gemonteerde handkarstructuur en het kastlichaam is nauwkeurig vervaardigd uit gealuminiseerde zinkstalen platen. De algehele structuur is verdeeld in vier onafhankelijke compartimenten: railkamer, stroomonderbrekerkamer, kabelkamer en instrumentenkamer. Elk gebied is fysiek geïsoleerd, waardoor de stabiliteit van de hoogspanningswerking vanuit structureel perspectief wordt gewaarborgd. Als speciale stroomdistributieapparatuur voor het 20 kV-elektriciteitsnet voldoen het ontwerp en de productie volledig aan de strikte normen van hoogspanningsstroomdistributiescenario's. Van isolatieconfiguratie, beveiligingsprestaties tot veiligheidsvergrendelingen, ze zijn allemaal aangepast aan de vereisten van het 20 kV-systeem, waardoor dit de standaard stroomdistributieapparatuur is voor 20 kV-substations en grote industriële projecten.
|
Nominale spanning |
Wisselstroom 24KV |
|
Nominale frequentie |
50 Hz |
|
Nominale stroom |
630A~4000A |
|
Geschatte kortstondige weerstandsstroom |
31,5kA/40kA/50KA |
|
Beschermingsklasse |
IP5X-structuur |
|
Installatiemethode voor in het midden gemonteerde, uittrekbare structuur |
Vloerstaand |
De apparatuur heeft een nominale spanning van AC 24 kV, die stabiel kan omgaan met de hoogspanningstransmissievraag van een 20 kV-elektriciteitsnet. Vergeleken met de conventionele 12 kV-middengemonteerde kast is het spanningsniveau verdubbeld, waardoor het kernprobleem dat gewone apparatuur zich niet kan aanpassen aan het 20 kV-elektriciteitsnet volledig is opgelost en wordt voldaan aan de vereisten voor stroomdistributie en -controle in hoogspanningsscenario's. Gecombineerd met de speciale 24 kV-isolatiecomponenten en verdikte koperen rails worden de isolatieprestaties en het stroomvoerende vermogen tegelijkertijd verbeterd, waardoor de veilige werking van het hoogspanningscircuit op lange termijn wordt gegarandeerd.
De kast van KYN28-24 AC metaalomsloten schakelapparatuur heeft een beschermingsniveau van IP5X, wat superieur is aan de IP4X-standaard die gewoonlijk wordt aangenomen door 12 kV middengemonteerde kasten. Het kan het binnendringen van stof volledig blokkeren en weerstand bieden tegen erosie van omgevingsvocht. De volledig afgedichte kaststructuur, gecombineerd met speciale afdichtingscomponenten, kan de interne hoogspanningscomponenten nog steeds beschermen tegen externe interferentie in hoge luchtvochtigheid, stoffige industriële omgevingen, buitenstations, enz., waardoor stabiele isolatie- en geleidbaarheidsprestaties behouden blijven en de levensduur van de apparatuur wordt verlengd.
De nominale kortstondige weerstandsstroom omvat drie niveaus: 31,5 kA, 40 kA en 50 kA. Het is bestand tegen de hoogste kortsluitstroomimpact van 50 kA en overtreft ruimschoots de tolerantienormen van gewone 12 kV-apparatuur. Wanneer een elektriciteitsnet een kortsluitingsfout heeft, kan het de ogenblikkelijke grote stroom snel verdragen, waardoor vervorming van de kast, kapotte isolatie en andere problemen worden vermeden, de integriteit van de apparatuur tijdens storingen in het elektriciteitsnet wordt gewaarborgd en betrouwbare ondersteuning wordt geboden voor de bescherming van het energiesysteem.
Het is uitgerust met mechanische en elektrische dubbele vergrendelingen om vijf preventieve functies te bereiken: voorkomen dat de handkar met lading wordt getrokken, voorkomen dat de stroomonderbreker onjuist wordt uitgeschakeld en gesloten, voorkomen dat de aardingsschakelaar met stroom wordt gesloten, voorkomen dat de compartimenten onder stroom worden betreden met stroom, en voorkomen dat de stroomonderbreker wordt gesloten wanneer de aardingsschakelaar gesloten is. Dit elimineert het risico van onjuiste bediening vanaf de basis en garandeert de veiligheid van het onderhoudspersoneel. De in het midden gemonteerde handkar kan onafhankelijk worden uitgetrokken, en voor onderhoud met één circuit hoeft niet het hele systeem te worden uitgeschakeld, waardoor non-stop onderhoud mogelijk is en geschikt voor scenario's met extreem hoge eisen aan de stroomcontinuïteit.
Als de belangrijkste inkomende en uitgaande lijnen en meetapparatuur van een 20 kV-onderstation op het elektriciteitsnet, voert het de taken uit van het ontvangen, distribueren en controleren van elektrische hoogspanningsenergie, waarbij wordt voldaan aan de stabiele stroomdistributievereisten van de hoogspanningszijde van het onderstation.
Geschikt voor het 20 kV-hoofdstroomdistributiesysteem van grote industrieparken, dat hoogspanningsstroomondersteuning biedt voor meerdere fabrieken en werkplaatsen in het park, waardoor een continue stroomvoorziening en veilige controle voor de industriële productie wordt gegarandeerd.
Stroomdistributie voor supergrote datacenters
De KYN28-24 AC metaalomsloten schakelapparatuur kan worden toegepast op de 20 kV hoogspanningsstroomdistributie van supergrote IDC-datacenters, en voldoet aan de ononderbroken stroomvoorzieningsvereisten van datacenters, en levert betrouwbare hoogspanningsstroom voor kernbelastingen zoals serverclusters en koelsystemen.
Het bedient 20 kV-stroomdistributieprojecten voor grote infrastructuurprojecten zoals luchthavens, hogesnelheidsspoorknooppunten en grote locaties en is geschikt voor de hoogspanningsstroombehoefte tijdens de bouw- en exploitatiefasen van de projecten, waardoor de stabiele werking van het energiesysteem wordt gegarandeerd.
Het leveren van stroomdistributieoplossingen op 20 kV-niveau voor fabrieken met hoogspanningsvereisten, zoals staal-, chemische en elektronische productie, die voldoen aan de stroomvoorziening- en beschermingsvereisten voor grote productieapparatuur en hoogspanningsmotoren.
Junray Electrical is een professionele fabriek en leverancier van KYN28-24 AC metaalomsloten schakelapparatuur in China. We zijn al vele jaren nauw betrokken bij het onderzoek en de productie van hoogspanningsstroomdistributieapparatuur en beschikken over een compleet systeem voor productonderzoek, productie en kwaliteitscontrole. Het KYN28-24-product volgt tijdens het hele ontwerp- en productieproces internationale en binnenlandse normen zoals IEC298 en GB3906. Kerncomponenten zijn geselecteerd uit hoogwaardige merken in de industrie. Elk apparaat ondergaat strikte tests, zoals het weerstaan van spanning, isolatie en vergrendeling, voordat het de fabriek verlaat om ervoor te zorgen dat de prestaties worden nageleefd. We beschikken over een professioneel technisch team dat oplossingen op maat kan bieden op basis van de werkelijke behoeften van het 20 kV-elektriciteitsnet van de klant. Tegelijkertijd bieden we een volledige service, inclusief installatie en inbedrijfstelling, bedienings- en onderhoudstraining en reparatie na verkoop.
1. Kan KYN28-24 de 12kV middengemonteerde schakelapparatuur rechtstreeks vervangen?
De nominale spanning van KYN28-24 is 24 kV, speciaal ontworpen voor een 20 kV-elektriciteitsnet. De isolatieparameters en kaststructuur zijn allemaal geschikt voor hoge spanningsniveaus. Het 12kV middengemonteerde schakelmateriaal is alleen toepasbaar op elektriciteitsnetten van 12kV of lager. De spanningsniveaus komen niet overeen en kunnen niet door elkaar worden gebruikt.
2. Tegen welke specifieke omgevingsomstandigheden is het KYN28-24 AC metaalomsloten schakelapparaat met IP5X-beschermingsniveau bestand?
De IP5X-bescherming kan volledig voorkomen dat er stof binnendringt en is ook bestand tegen waterstralen onder lage druk vanuit alle richtingen. Het is geschikt voor zeer vochtige, stoffige industriële werkplaatsen, buitenstations, ondergrondse distributieruimten, enz., en er zijn geen extra beschermende voorzieningen vereist.
3. Wat zijn de voordelen van de tussenliggende handkarstructuur voor onderhoud?
De handkar kan zelfstandig worden teruggetrokken. Bij een storing in één circuit hoeft alleen de bijbehorende handkar te worden teruggetrokken voor onderhoud, terwijl de overige circuits blijven functioneren. Dit maakt onderhoud mogelijk zonder stroomuitval, waardoor de downtime aanzienlijk wordt verminderd en is geschikt voor scenario's zoals ziekenhuizen, datacenters en spoorwegvervoer waar stroomuitval niet is toegestaan.
4. Wat is het nominale stroombereik dat dit product kan verwerken?
De nominale stroom van de apparatuur bedraagt 630A tot 4000A. U kunt de overeenkomstige stroomspecificatie kiezen op basis van de belastingsvereisten van de klant, en voldoen aan de verschillende stroomvereisten, variërend van kleine stroomdistributie tot grote industriële projecten.
Dit project omvat de bouw van een nieuw 20 kV hoogspanningsstroomdistributiesysteem voor een grootschalige industriële productiebasis die gespecialiseerd is in nieuwe materialen. De faciliteit herbergt productielijnen voor zwaar gebruik met grootschalige breek-, maal- en droogapparatuur, aangedreven door frequentieregelaars (VFD's), waardoor bedrijfsomstandigheden met hoge belasting en schokbelasting worden gecreëerd. Het regionale net maakt gebruik van een 20kV-distributiestandaard (anders dan de conventionele 10kV); Apparatuur die oorspronkelijk gepland was voor de 12 kV-klasse beschikte niet over voldoende spanningsbestendigheid en isolatiemarges, en voldeed niet aan de vereisten voor systeemoverspanningsbeveiliging en veilige werking.
Om het spanningsniveau van 20 kV op te vangen, de systeemisolatie te verbeteren en bestand te zijn tegen industriële stof- en overspanningsomstandigheden, maakt het project gebruik van KYN28-24 met metaal beklede, uittrekbare hoogspanningsschakelapparatuur in het hele onderstation. Deze eenheden dienen als de kernuitrusting voor de belangrijkste inkomende lijnen, busverbindingsverbindingen, stroomtoevoer en transformatorbescherming, waardoor een continue zware productie in de hele faciliteit wordt gegarandeerd.
Mismatch spanningsniveau: Het regionale elektriciteitsnet werkt op 20 kV; standaard KYN28-12-kasten missen de noodzakelijke spanningsbestendigheid, wat risico's op diëlektrische doorslag en flashover met zich meebrengt, en zijn daarom strikt ongeschikt.
Frequente industriële overspanning: Frequent starten/stoppen van grote motoren en schakelen van VFD's genereren hoge operationele overspanningen, wat uitzonderlijke isolatiemarges vereist.
Ruwe omgeving: Hoge stofniveaus in productiewerkplaatsen en aanzienlijke dagelijkse temperatuurschommelingen maken standaardkasten gevoelig voor stofophoping, oppervlaktesporen en versnelde veroudering van de isolatie.
Hoge betrouwbaarheidseisen: Productielijnen werken continu (24/7) zonder dat wijdverbreide stroomuitval mogelijk is; een uittrekbaar ontwerp is essentieel voor snel onderhoud en vervanging van componenten.
Hoge precisie in relaisbescherming: Zware apparatuur stelt strenge eisen aan kortsluitbeveiliging, overbelastingsbeveiliging en de gevoeligheid van onmiddellijke uitschakeloperaties.
In overeenstemming met de 20 kV-netnormen en zware industriële bedrijfsomstandigheden is de hoogspanningsverdeelruimte uniform uitgerust met KYN28-24 met metaal beklede, uittrekbare schakelapparatuur. De units zijn voorzien van vacuümstroomonderbrekers, intelligente, op microprocessors gebaseerde beveiligingsrelais, elektrische bedieningsmechanismen en onafhankelijke drukontlastingskanalen, waardoor ze voldoen aan strenge eisen op het gebied van isolatie, spanningsbestendigheid en veiligheid. Belangrijkste uitrustingsspecificaties
Model: KYN28-24 Gepantserd verwijderbaar AC-metaalomsloten schakelapparaat
Nominale spanning: 24 kV (compatibel met 20 kV-distributiesystemen)
Nominaal isolatieniveau: netfrequentie is bestand tegen spanning 65 kV; bliksemimpuls is bestand tegen spanning 125 kV; isolatiemarge aanzienlijk hoger dan 12 kV-schakelapparatuur
Nominale stroom: 1250A/1600A
Kortdurende weerstandsstroom: 25kA/4s
Kaststructuur: met metaal bekleed, volledig omsloten, met vier onafhankelijk gescheiden compartimenten (rail-, stroomonderbreker-, kabel- en instrumentcompartimenten)
Bedrijfsmodus: verwijderbaar vrachtwagentype; beschikt over drie posities: Service, Test en Geïsoleerd
Veiligheidsvoorzieningen: Dubbele mechanische en elektrische vergrendeling; "Five-Prevention"-vergrendelingssysteem om operationele fouten te voorkomen; onafhankelijke drukontlastingskanalen
Beschermingsgraad: IP4X (stofdicht en bestand tegen vreemde voorwerpen); geschikt voor zware industriële omgevingen
Hoge isolatie voor 20 kV-netwerken: De hoge weerstandsspanning van 24 kV lost problemen op met betrekking tot overspanning en onvoldoende isolatie in 20 kV-systemen, waardoor ongevallen met flashover en defecten effectief worden voorkomen.
Veilige, onafhankelijk gescheiden structuur: functionele compartimenten zijn volledig geïsoleerd; een fout in een enkel circuit zal zich niet voortplanten naar de rail of aangrenzende kasten, waardoor de omvang van de fout beheersbaar blijft.
Snelle vervanging van de vrachtwagen: De stroomonderbrekerwagen kan worden teruggetrokken en vervangen door een reserve; noodreparaties vereisen geen langdurige stroomuitval, waardoor een continue werking van de productielijn wordt gegarandeerd.
Uitgebreide "Five-Prevention"-vergrendeling: voorkomt effectief kritieke elektrische ongelukken, zoals onjuist openen/sluiten, sluiten terwijl de aardingsschakelaar is ingeschakeld, of het openen van de deur terwijl de deur onder spanning staat, waardoor een hoge veiligheid tijdens bediening en onderhoud wordt gegarandeerd.
Geschikt voor stoffige industriële omstandigheden: De volledig gesloten kaststructuur is effectief bestand tegen stof en condensatie en voorkomt veroudering van de isolatie, waardoor een stabiele werking op de lange termijn wordt gegarandeerd.
Stabiele en betrouwbare isolatie: het 24 kV-ontwerp met hoge spanning is perfect geschikt voor het 20 kV-net van de fabriek en industriële schakeloverspanningen; sinds de inbedrijfstelling hebben zich geen flashovers, storingen of isolatiefouten voorgedaan.
Sterk foutisolatievermogen: de onafhankelijke compartimentstructuur voorkomt volledig de verspreiding van fouten; beveiligingsoperaties zijn nauwkeurig, zonder gevallen van ongewenst struikelen of falen. Aanzienlijk verbeterde onderhoudsefficiëntie: Beschikt over een uittrekbaar vrachtwagenachtig ontwerp dat snelle vervanging door een reserve-eenheid mogelijk maakt, waardoor de stilstandtijd voor onderhoud met meer dan 80% wordt verminderd.
Verlengde levensduur van de apparatuur: De stofdichte, vochtbestendige en verouderingsbestendige constructie zorgt voor geschiktheid voor zware industriële omgevingen en resulteert in een extreem laag uitvalpercentage.
Ondersteunt continue, zware productie: Kan op betrouwbare wijze de belasting van krachtige, zware VFD-apparatuur (Variable Frequency Drive) in de hele faciliteit verwerken, waardoor een ononderbroken 24-uurs stroomvoorziening voor de productie wordt gegarandeerd.
Het KYN28-24 hoogspanningsschakelapparaat is een premiummodel dat speciaal is ontworpen voor 20 kV-stroomdistributiesystemen, zware industriële locaties en bedrijfsomstandigheden met hoge overspanning. Vergeleken met standaard 12 kV-schakelapparatuur biedt het superieure isolatiemarges, hogere spanningsbestendigheidswaarden, robuuste overspanningsbestendigheid, uitgebreide veiligheidsvergrendeling en onderhoudsgemak. Het lost op effectieve wijze kritieke problemen op die verband houden met industriële projecten van 20 kV, zoals discrepanties in spanningsniveaus, onvoldoende isolatie en hoge uitvalpercentages, waardoor het de standaardkeuze is voor 20 kV-distributiesystemen in sectoren als nieuwe materialen, chemicaliën, mijnbouw en grootschalige industrieparken.
