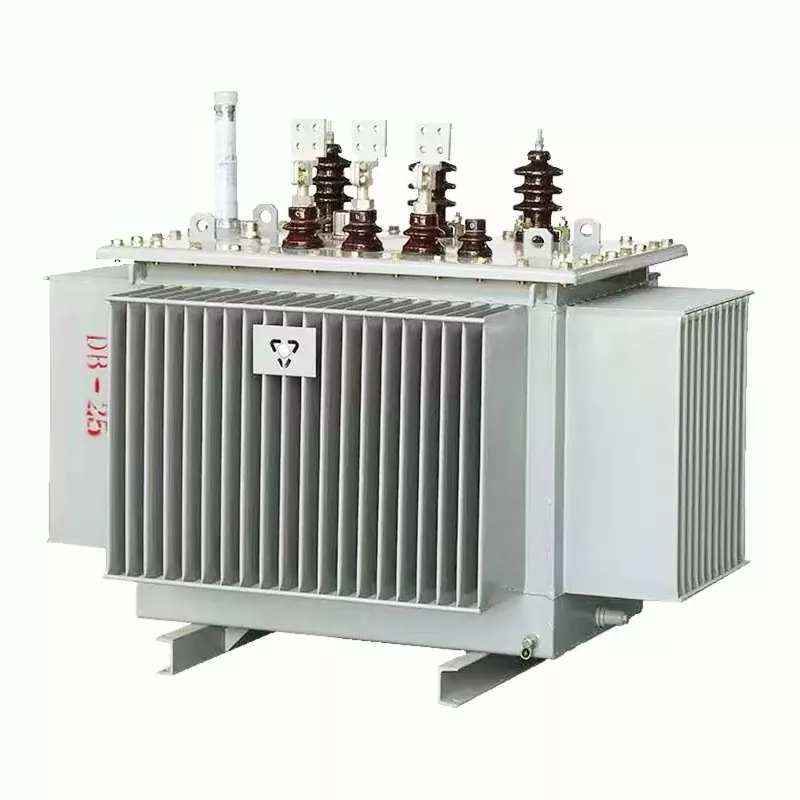

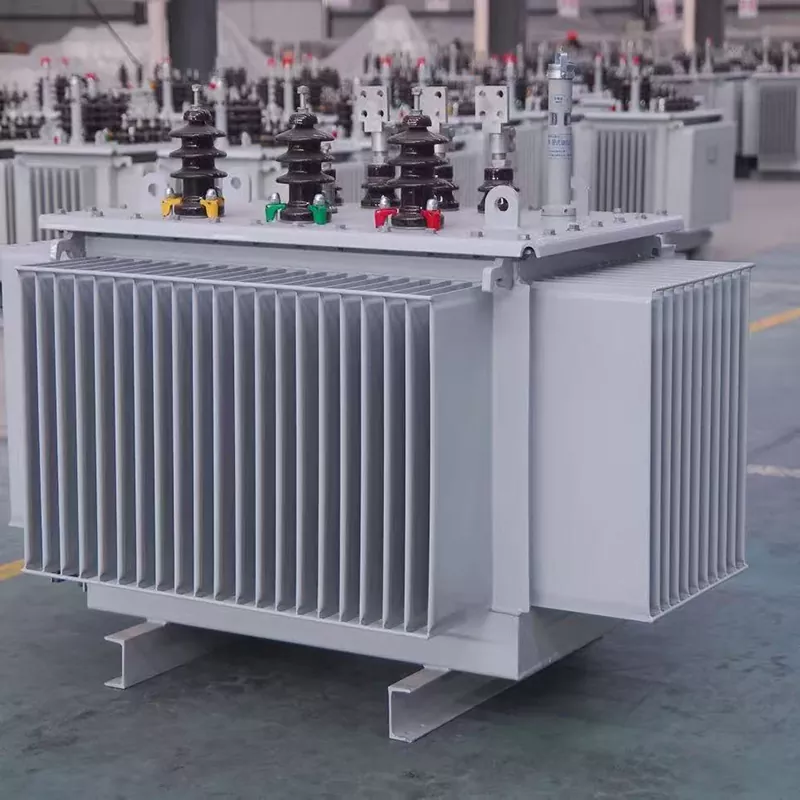

Junray elektrische olie-ondergedompelde distributietransformator - nominaal vermogen van 100 kVA tot 10.000 kVA, hoogspanning 10 kV of 35 kV, laagspanning 0,4 kV. Beschikt over een gegolfde afgedichte olietank (lekvrij, onderhoudsvrij), hoogwaardige siliciumstalen kern (15% minder verlies dan oudere modellen), aftakkingen tijdens of onder belasting, en aanpasbare koperen of aluminium wikkelingen. Ontworpen voor buiteninstallatie in grote fabrieken, buitenstations, grootschalige PV-installaties en grote infrastructuurprojecten. Capaciteit, spanning, impedantiespanning, tapwisselmethode en wikkelmateriaal kunnen allemaal worden aangepast aan specifieke projectvereisten.
Met een uitzonderlijk breed belastingsbereik – variërend van 100 kVA tot 10.000 kVA – is deze transformator perfect geschikt om te voldoen aan enorme belastingseisen, zoals die voorkomen in de belangrijkste stroomdistributiesystemen van grootschalige fabrieken en grote onderstations. Het voldoet naadloos aan de hoge capaciteitsvereisten waar droge transformatoren niet aan kunnen voldoen.
Deze oplossing biedt lagere kosten in vergelijking met droge transformatoren en levert aanzienlijke besparingen op de apparatuurkosten voor grootschalige energiedistributieprojecten op. Het is niet nodig om de hoge kosten te maken van de aanschaf van droge eenheden; in olie ondergedompelde transformatoren volstaan, waardoor de totale projectkosten aanzienlijk worden verlaagd.
De unit is robuust weerbestendig en kan direct buiten worden geïnstalleerd, zonder angst voor blootstelling aan zon of regen. Het gegolfde tankontwerp omvat een afgedichte structuur die olielekkage voorkomt en beschermt tegen vervuiling, waardoor de in olie ondergedompelde distributietransformator perfect geschikt is om zware buitenomgevingen te weerstaan en de noodzaak om een speciale binnenverdeelruimte te bouwen overbodig maakt.
Door gebruik te maken van een hoogwaardige kern van siliciumstaal vertoont de transformator een extreem laag vermogensverlies. Bij langdurig gebruik vertaalt dit zich in aanzienlijke besparingen op de elektriciteitsrekening, wat aanzienlijke energiebesparende voordelen oplevert, met name een vermindering van 15% in vermogensverlies vergeleken met olie-ondergedompelde transformatoren van de oudere generatie.
Gekenmerkt door een laag uitvalpercentage, profiteert de in olie ondergedompelde distributietransformator van zeer volwassen technologie en stabiele operationele prestaties. Als een beproefde oplossing die al tientallen jaren wordt gebruikt binnen de energiedistributie-industrie, biedt deze gemakkelijk onderhoud en is deze bij uitstek geschikt voor grootschalige toepassingen voor stroomdistributie buitenshuis.
|
Nominaal vermogen |
100KVA~10000KVA Aanpasbaar |
|
Nominale spanning |
Hoogspanning: 10 kV/35KV; Laagspanning: 0,4 kV |
|
Impedantie spanning |
4%~8% Aanpasbaar |
|
Methode voor spanningsregeling |
Off-load tik wijzigen / On-load tik wijzigen |
|
Transformatorwikkelmateriaal |
Koper/aluminium aanpasbaar |
Normen en naleving: Dit product is vervaardigd in strikte overeenstemming met de toepasselijke nationale normen voor in olie ondergedompelde distributietransformatoren. Alle kwaliteitscontroleprocedures en fabriekstestmethoden volgen de standaardvereisten voor deze productcategorie. Gedetailleerde testrapporten en conformiteitsdocumentatie zijn op aanvraag verkrijgbaar.
1. Gegolfde afgedichte olietank: Beschikt over een gegolfd afgedicht tankontwerp dat olielekkage voorkomt, geen onderhoud vereist en de noodzaak van een externe olieconservator elimineert.
2. Isolerend oliekoelsysteem: Maakt gebruik van isolerende oliekoeling om krachtige warmteafvoercapaciteiten te leveren, waardoor het geschikt is voor het hanteren van belastingen met een hoge capaciteit.
3. Off-Circuit Tap Changer: Uitgerust met een off-circuit Tap Changer waarmee de transformatorverhouding kan worden aangepast op basis van fluctuaties in de netspanning, waardoor compatibiliteit met variërende spanningsniveaus wordt gegarandeerd.
4. Ijzeren kern met laag verlies: Gemaakt met een hoogwaardige siliciumstalen kern die energieverlies minimaliseert, waardoor energie-efficiëntie en elektriciteitsbesparing worden bevorderd.
5. Beschermende structuur voor buiten: Beschikt over een gespecialiseerde beschermende behuizing die is ontworpen voor gebruik buitenshuis en robuuste weerstand biedt tegen vervuiling en vocht om zware externe omgevingen te weerstaan.
Grootschalige fabrieken: stroomdistributie buitenshuis en belastingen met hoge capaciteit voor grote industriële installaties.
Buitenstations: buitenstations en stroomdistributiefaciliteiten met hoge capaciteit.
Grootschalige PV-systemen: Buitentransformatoren voor grootschalige fotovoltaïsche energiecentrales.
Grote infrastructuur: stroomdistributie buitenshuis voor grote infrastructuurprojecten.
Wij ondersteunen flexibele aanpassingen voor deze in olie ondergedompelde distributietransformator om aan specifieke projectvereisten te voldoen:
Nominaal vermogen: instelbaar binnen het bereik van 100 kVA tot 10.000 kVA
Nominale spanning: Hoogspanning 10 kV of 35 kV; Laagspanning 0,4 kV
Impedantiespanning: aanpasbaar binnen 4% tot 8%
Methode voor spanningsregeling: wisselen van kraan bij belasting of wisselen van kraan bij belasting
Wikkelmateriaal: koper of aluminium
Om uw specifieke projectvereisten te bespreken, kunt u contact opnemen met ons verkoopteam met uw belastingsprofiel, installatievoorwaarden en gewenste levertijd.
Junray Electrical opereert onder een uitgebreid raamwerk voor kwaliteitsmanagement, ondersteund door meerdere internationale en binnenlandse certificeringen. Voor onze serie olie-ondergedompelde distributietransformatoren leggen we niet alleen de nadruk op routinematige kwaliteitscontrole, maar ook op rigoureuze, transformatorspecifieke tests om betrouwbaarheid op lange termijn te garanderen bij veeleisende toepassingen voor stroomdistributie buitenshuis.
ISO 9001 – Gecertificeerd kwaliteitsmanagementsysteem dat het gehele productieproces omvat, van de inspectie van grondstoffen tot het testen van het eindproduct, waardoor traceerbaarheid en consistentie in alle transformatoreenheden wordt gegarandeerd.
CE – Producten voldoen aan de essentiële EU-eisen op het gebied van veiligheid, gezondheid en milieubescherming, waardoor een soepele douaneafhandeling en markttoegang voor Europese projecten wordt vergemakkelijkt.
CCC – China Compulsory Certification, verplicht voor elektrische apparatuur die op de Chinese binnenlandse markt wordt verkocht en geïnstalleerd.
CQC – China Quality Certification, waarmee wordt geverifieerd dat onze transformatoren voldoen aan de nationale prestatie- en veiligheidsnormen voor stroomdistributieapparatuur.
CNAS – Ons interne testlaboratorium is CNAS-geaccrediteerd, wat ons vermogen valideert om standaardconforme transformatortests uit te voeren, inclusief nullastverlies, belastingsverlies, impedantiespanning en weerstandstests met behulp van gekalibreerde apparatuur.
Naast routinematige fabrieksinspecties ondergaat elke in olie ondergedompelde distributietransformator de volgende gespecialiseerde tests in overeenstemming met de toepasselijke nationale en internationale normen:
Meting van nullastverlies en lastverlies – om de energie-efficiëntieprestaties te verifiëren en de verliesreductie van 15% te bevestigen in vergelijking met modellen van de oudere generatie.
Kortsluitimpedantietest – om er zeker van te zijn dat de impedantiespanning binnen het gegarandeerde bereik van 4%-8% valt.
Stroomfrequentie-bestendig-spanningstest – om de integriteit van de isolatie en de diëlektrische sterkte voor 10 kV/35 kV-systemen te valideren.
Blikseminpulstest (op aanvraag) – om de weerstand tegen piekspanningen voor buiteninstallaties te verifiëren.
Afdichtingstest – om de integriteit van de gegolfde olietank te bevestigen en te garanderen dat er geen olie lekt onder druk.
Oliekwaliteitstest – om er zeker van te zijn dat de isolatieolie voldoet aan de specificaties voor diëlektrische sterkte en vochtgehalte.
Draaiverhoudingstest en vectorgroepverificatie – om de juiste transformatorverhouding en faserelatie te bevestigen.
Gedeeltelijke ontladingstest (op aanvraag) – voor toepassingen die ultralage gedeeltelijke ontladingsniveaus vereisen.
1. Vraag: Wat zijn de verschillen tussen in olie ondergedompelde distributietransformatoren en droge transformatoren?
Antwoord: De capaciteit van in olie ondergedompelde transformatoren kan 100 kva tot 10.000 kva bereiken, wat kan voldoen aan de behoeften van extreem grote belastingen. De capaciteit van droge transformatoren is echter beperkt. Tegelijkertijd zijn in olie ondergedompelde transformatoren goedkoper dan droge transformatoren en kunnen ze direct buiten worden geplaatst zonder dat er een binnenverdeelruimte nodig is, waardoor ze geschikter zijn voor grote distributiescenario's met hoge capaciteit buitenshuis.
2. Vraag: Kan dit product direct buitenshuis worden gebruikt?
Antwoord: We hebben een gegolfd, afgedicht olietankontwerp aangenomen, dat sterke afdichtingsprestaties heeft. Het kan olielekkage en vervuiling effectief voorkomen. Gecombineerd met de buitenspecifieke beschermende structuur kan het vocht voorkomen en zonlicht, regen en andere elementen weerstaan. Er zijn geen aanvullende beschermingsvoorzieningen nodig. Het past perfect bij de ruige buitenomgeving en er hoeft geen aparte stroomverdeelruimte binnenshuis te worden gebouwd.
3. Vraag: Kunnen de capaciteit en spanning van de olie-ondergedompelde transformator worden aangepast?
Antwoord: De in olie ondergedompelde distributietransformator heeft een nominaal vermogen variërend van 100 KVA tot 10.000 KVA, en een nominale spanning die hoogspanning 10 kV/35 kV en laagspanning 0,4 kV omvat. Tegelijkertijd kunnen de impedantiespanning, de spanningsregelingsmethode en het wikkelmateriaal allemaal worden aangepast. Afhankelijk van de vereisten voor stroomdistributie buitenshuis van verschillende scenario's, zoals grote fabrieken en onderstations buiten, kunnen we specifieke apparatuur op maat maken om precies te voldoen aan de behoeften op het gebied van stroomdistributie buitenshuis met grote capaciteit.
4. Vraag: Waar ligt specifiek het verliesarme voordeel van dit product?
Antwoord: We gebruiken kernen van siliciumstaalplaat van hoge kwaliteit, die een verliespercentage hebben dat 15% lager is dan dat van de oude, in olie ondergedompelde transformatoren. Het energiebesparende effect is opmerkelijk. Bij langdurig gebruik kan het het verlies aan elektrische energie aanzienlijk verminderen. De specifieke hoeveelheid elektriciteit die wordt bespaard, is afhankelijk van het werkelijke vermogen en de bedrijfsduur. Hoe groter de capaciteit en hoe langer de bedrijfstijd, hoe meer elektriciteit er wordt bespaard, waardoor grote energiedistributieprojecten kunnen helpen de exploitatie- en onderhoudskosten op de lange termijn te besparen.
Als professionele fabrikant bieden wij technische begeleiding om buitenlandse klanten te helpen met de juiste productselectie, installatievoorbereiding en routinematig gebruik. Ons team biedt ondersteuning op afstand tijdens de installatie en inbedrijfstelling. Reserveonderdelen zijn beschikbaar voor snelle verzending. Voor technische vragen reageert ons team doorgaans binnen 24 uur.
Dit project omvat de bouw van een nieuw extern stroomdistributiesysteem voor een kleine tot middelgrote productieonderneming op een industriepark. De primaire belastingen van de faciliteit bestaan uit standaard industriële inductieve apparatuur, zoals stansmachines, draaibanken, luchtcompressoren, ventilatoren en pompen, gekenmerkt door frequente start-stopcycli, geconcentreerde belastingen overdag en werking met lichte belasting 's nachts. De distributietransformator bevindt zich op een speciaal buitenplatform en biedt voldoende ruimte, uitstekende ventilatie en vrijheid van de brandveiligheidsbeperkingen die gepaard gaan met afgesloten binnenruimtes.
Gezien de buiteninstallatie, kostenefficiëntie-eisen, behoefte aan effectieve warmteafvoer en aanzienlijke belastingschommelingen, maakt het project gebruik van een S13-M hermetisch afgesloten, in olie ondergedompelde stroomtransformator in plaats van een droge eenheid. Deze enkele transformator dient als de belangrijkste stroombron voor de hele faciliteit – inclusief aandrijfkracht, verlichting en productieapparatuur – en zorgt zo voor een stabiele stroomvoorziening op de lange termijn voor de activiteiten.
Geschiktheid van buitenruimte voor in olie ondergedompelde transformatoren: Het buitentransformatorplatform biedt voldoende ruimte en goede ventilatie en voldoet aan de installatienormen zonder de strikte brandveiligheidsbeperkingen die van toepassing zijn op binneninstallaties.
Kostenbeheersing: Voor dezelfde capaciteit zijn in olie ondergedompelde transformatoren aanzienlijk goedkoper dan droge transformatoren, waardoor de infrastructuurinvesteringen van de onderneming aanzienlijk worden verminderd.
Hoge vereisten voor warmteafvoer: met geconcentreerde industriële apparatuur, zware belasting overdag en snelle temperatuurstijgingen presteert het zelfkoelende oliecirculatiesysteem van in olie ondergedompelde transformatoren beter dan droge eenheden, waardoor ze ideaal zijn voor continu gebruik met zware belasting.
Robuuste overbelastings- en stootweerstand: werkplaatsmachines veroorzaken aanzienlijke stootbelastingen tijdens het opstarten en afsluiten; In olie ondergedompelde transformatoren bieden een superieure weerstand tegen kortsluiting en overbelasting, waardoor ze zeer geschikt zijn voor fluctuerende industriële belastingen.
Eenvoudig, volwassen onderhoud: In olie ondergedompelde transformatoren hebben een eenvoudige structuur, waardoor foutdiagnose en reparatie eenvoudig zijn en het gebruik van standaard reserveonderdelen mogelijk is – ideaal voor de routineonderhoudsmogelijkheden van de faciliteit. Apparatuurconfiguratie
Op basis van de berekende totale belasting wordt een S13-M-800kVA 10kV/0,4kV hermetisch afgesloten, energiezuinige olie-ondergedompelde transformator op het buitenplatform geïnstalleerd. Het beschikt over een hermetisch afgesloten gegolfd tankontwerp zonder olieconservator, waardoor het geschikt is voor gebruik buitenshuis onder alle weersomstandigheden.
Model: S13-M-800kVA Volledig afgedichte, in olie ondergedompelde stroomtransformator
Nominale spanning: 10 ± 2 x 2,5% / 0,4 kV
Koelmethode: olie-ondergedompelde zelfkoeling (ONAN)
Kernmateriaal: siliciumstaalplaten met hoge permeabiliteit; verliesarme, energie-efficiënte structuur
Structurele kenmerken: Volledig afgedichte gegolfde olietank; onderhoudsvrij; oxidatie- en vochtbestendig; stabiele isolatieprestaties
Beveiligingsconfiguratie: hoogspanningsuitvalzekering, bliksemafleider, laagspanningshoofdschakelaar, aardingsbeveiliging
Installatiemethode: Installatie boven het hoofd op een stalen platform; omvat bliksembeveiliging, aarding en veiligheidsafrastering
Ultralaag verlies en hoge energie-efficiëntie: Beschikt over de S13 energiebesparende structuur; nullast- en belastingsverliezen zijn aanzienlijk lager dan bij oudere S11- en S9-modellen, wat resulteert in aanzienlijke besparingen op de elektriciteitskosten op de lange termijn.
Uitstekend aanpassingsvermogen buitenshuis: de volledig afgedichte structuur isoleert de unit tegen lucht, regen en stof; bestand tegen condensatie en oxidatie; geschikt voor buitengebruik bij zowel hoge zomertemperaturen als lage wintertemperaturen.
Superieure warmteafvoer: Uniforme warmteafvoer via de oliecirculatie van de transformator zorgt voor een stabiele temperatuurstijging onder zware belasting, waardoor belastingbeperkende problemen bij hoge temperaturen worden vermeden die vaak voorkomen bij droge transformatoren.
Hoge slag- en kortsluitvastheid: Stabiele werking onder schokbelastingen veroorzaakt door veelvuldig starten en stoppen van industriële motoren; bestand tegen oververhitting en struikelen.
Duidelijk kosten-prestatievoordeel: lage apparatuurkosten, eenvoudige installatie en geen behoefte aan complexe brandblusfaciliteiten, waardoor de kosten van de stroomdistributie-infrastructuur in de fabriek aanzienlijk worden verlaagd.
Stabiele en conforme voedingskwaliteit: spanningsafwijkingen na inbedrijfstelling en driefasige balans voldoen volledig aan de industriële energienormen, waardoor een soepele werking van de werkplaatsapparatuur wordt gegarandeerd.
Geen afwijkingen bij piekbelastingen: de temperatuur en de temperatuurstijging van de transformatorolie blijven normaal tijdens productie overdag bij volledige belasting; er vindt geen overbelasting of abnormale verwarming plaats.
Aanzienlijke vermindering van energie en verliezen: Het kernontwerp met laag verlies vermindert de verliezen in de transformatoren drastisch, waardoor de maandelijkse basiselektriciteitskosten en verliesgerelateerde kosten van de onderneming effectief worden verlaagd.
Foutloze werking buitenshuis: De volledig afgedichte structuur elimineert het risico van binnendringend water, vocht en corrosie, waardoor een stabiele werking onder alle weersomstandigheden het hele jaar door wordt gegarandeerd. Handige en goedkope O&M: De apparatuur heeft een volwassen ontwerp en een laag uitvalpercentage; routineonderhoud vereist alleen visuele inspecties en controles van het oliepeil en de aarding, wat resulteert in minimale operationele lasten.
In olie ondergedompelde transformatoren (S13-M-serie) zijn de voorkeurskeuze voor energiedistributieprojecten in industriële installaties, landelijke distributiegebieden, externe netstations en open-site installaties. Vergeleken met droge transformatoren bieden ze voordelen zoals superieure warmteafvoer, hoge overbelastings- en slagvastheid, lagere kosten, uitstekende energie-efficiëntie en onderhoudsgemak. Ze zijn bijzonder geschikt voor installatie buitenshuis en industriële toepassingen die worden gekenmerkt door aanzienlijke belastingschommelingen of zware belastingen, en vertegenwoordigen de meest volwassen en kosteneffectieve transformatoroplossing voor externe netdistributieprojecten.
