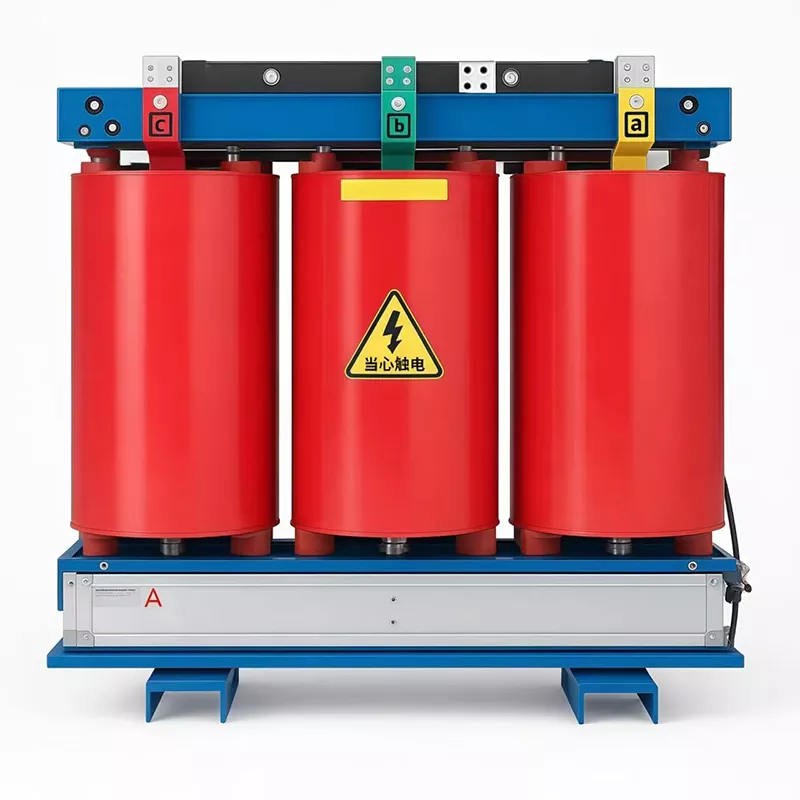

Droge transformator

Junray Electrical Dry-type Transformer is een olievrije vermogenstransformator van gegoten hars, speciaal ontworpen voor distributietoepassingen binnenshuis waar brandveiligheid, onderhoudsvrije werking en laag geluidsniveau kritische vereisten zijn. Het nominale vermogen varieert van 100 kVA tot 3150 kVA, met hoogspanning 10 kV en laagspanning 0,4 kV. Met in epoxyhars ingekapselde wikkelingen, klasse F-isolatie en een intelligent temperatuurcontrolesysteem biedt het uitzonderlijke brandwerendheid, bescherming tegen vocht en is het bestand tegen kortsluiting. Met ongeveer 10% lagere verliezen dan standaard olie-ondergedompelde transformatoren levert het aanzienlijke energiebesparingen op bij langdurig gebruik. Geschikt voor winkelcentra, ziekenhuizen, kantoorgebouwen, datacenters en ondergrondse distributieruimtes waar de ruimte beperkt is en de brandveiligheidsvoorschriften streng zijn.

Wat zijn de voordelen van onze Droge Transformator?

Brandveiligheid: Dit toestel is ontworpen voor gebruik binnenshuis, bevat geen isolerende olie en beschikt over een uitzonderlijke brandweerstand. Het kan rechtstreeks in stroomverdeelruimtes binnenshuis worden geïnstalleerd, waardoor er geen aparte, speciale, brandwerende transformatorruimte hoeft te worden gebouwd. Dit maakt hem perfect geschikt voor binnenomgevingen met strenge brandveiligheidseisen, zoals winkelcentra, kantoorgebouwen en ziekenhuizen, waar het risico op olielekkage en daaropvolgende brand van groot belang is.

Onderhoudsvrij: In tegenstelling tot olie-ondergedompelde transformatoren die periodieke olieverversingen en kwaliteitsinspecties vereisen, is dit apparaat volledig onderhoudsvrij. Dit verlaagt de onderhoudskosten op de lange termijn aanzienlijk, waardoor het een ideale keuze is voor locaties waar toegang voor routineonderhoud moeilijk of lastig is.

Laag verlies: energie-efficiënte werking: Deze transformator maakt gebruik van een hoogwaardige kern van siliciumstaal en vertoont een zeer laag vermogensverlies, ongeveer 10% lager dan dat van standaard in olie ondergedompelde transformatoren. Op de lange termijn vertaalt dit zich in aanzienlijke elektriciteitsbesparingen en levert het aanzienlijke voordelen op het gebied van energie-efficiëntie op.

Hoge betrouwbaarheid: laag uitvalpercentage: de unit is voorzien van wikkelingen ingekapseld in epoxyhars en biedt superieure isolatie-eigenschappen en uitstekende weerstand tegen vocht en verontreinigingen. Dit zorgt voor een zeer stabiele werking en een uitzonderlijk laag uitvalpercentage (ongeveer 30% lager dan dat van olie-ondergedompelde transformatoren), waardoor het de perfecte oplossing is voor binnentoepassingen.

Productparameter

Precisie vakmanschapdetails

1. Gegoten epoxyharswikkelingen: De wikkelingen zijn ingekapseld in epoxyhars en bieden superieure isolatie, weerstand tegen vocht en verontreinigingen en verbeterde brandveiligheid.

2. Luchtkoelsysteem: Beschikt over een luchtkoelmechanisme dat de noodzaak van isolatieolie overbodig maakt, geen onderhoud vereist en brandveiligheid garandeert.

3. Intelligent temperatuurcontrolesysteem: een intelligent systeem dat automatisch de wikkelingstemperaturen bewaakt; Droge transformator activeert een alarm in geval van oververhitting, waardoor de operationele veiligheid wordt gegarandeerd.

4. Gestandaardiseerde installatie: Ontworpen voor gestandaardiseerde installatie, waardoor directe plaatsing in stroomverdeelruimtes binnenshuis mogelijk is voor maximaal gemak.

Producttoepassing

Stroomdistributie in winkelcentra: Stroomdistributie binnenshuis voor winkelcentra vereist strenge brandveiligheidsnormen.

Stroomdistributie in ziekenhuizen: Stroomdistributie binnenshuis voor ziekenhuizen vereist strenge brandveiligheidsnormen.

Stroomdistributie in kantoorgebouwen: Stroomdistributie binnenshuis voor kantoorgebouwen vereist strenge brandveiligheidsnormen.

Fabrieksstroomverdeling: De stroomverdeling binnenshuis voor fabrieken is onderhoudsvrij.

Overzicht van renovatieprojecten

Projectprofiel

Dit project omvat de bouw van een nieuwe ondergrondse stroomverdeelruimte voor een grootschalig stedelijk complex bestaande uit een winkelcentrum, hoge kantoortorens, een ondergrondse parkeergarage, een bioscoop en ondersteunende eetgelegenheden. De distributieruimte is geclassificeerd als een gebied met een hoge bezettingsgraad en heeft een stroombelastingsvereisten van niveau 1. De distributieruimte bevindt zich op het ondergrondse niveau van het gebouw. Het oorspronkelijke plan om traditionele, in olie ondergedompelde transformatoren te gebruiken, bracht problemen met zich mee zoals mogelijke olielekkage, brandgevaar, een grote voetafdruk, complexe bediening en onderhoud, en overmatig lawaai, waardoor niet werd voldaan aan de brandveiligheids- en milieuvoorschriften voor ondergrondse constructies. In plaats daarvan maakt het project gebruik van SCB13-epoxyhars-gegoten droge transformatoren als primaire distributie-eenheden. Deze transformatoren leveren stroom voor de dagelijkse werkzaamheden – inclusief algemene stroom, verlichting, centrale airconditioning en brandveiligheidssystemen – in het hele commerciële complex, waardoor een veilige, ononderbroken werking 24 uur per dag wordt gegarandeerd.

Uitdagingen vóór de installatie en selectieredenen

Ondergrondse besloten ruimtes kennen extreem strenge brandveiligheidseisen; in olie ondergedompelde transformatoren brengen het risico met zich mee van oliebranden en lekkagegerelateerde vervuiling, omdat ze niet voldoen aan de normen voor civiele luchtverdediging en brandveiligheid.

Gebieden met een hoge dichtheid vereisen een laag geluidsniveau en naleving van de milieuwetgeving; in olie ondergedompelde transformatoren genereren veel lawaai en geuren, wat gemakkelijk tot klachten leidt.

De zomerbelastingen van airconditioning zijn geconcentreerd en vluchtig, waardoor er grote risico's op temperatuurstijging ontstaan; het systeem vereist een robuust overbelastingsvermogen en nauwkeurige temperatuurbewaking.

De ondergrondse ruimte is beperkt, waardoor compacte transformatoreenheden nodig zijn die directe montage op de vloer mogelijk maken en geen routinematige inspecties of onderhoud ter plaatse vereisen.

Er is een hoge algehele betrouwbaarheid van de stroomvoorziening vereist; langdurige uitval vanwege onderhoud is onaanvaardbaar, en het systeem moet voorzien zijn van veiligheidsvoorzieningen en kortsluitvastheid.

Apparatuurconfiguratie

Model: SCB13-1600kVA 10kV/0,4kV droge gietharstransformator

Hoeveelheid: 4 eenheden; afzonderlijk bediend met wederzijdse back-upmogelijkheden

Structuur: Volledig gegoten epoxyharsisolatie; uitgerust met temperatuurbewaking, axiale ventilatorkoeling en een IP30 beschermende behuizing

Belangrijkste parameters: Nominale spanning 10 ± 2 × 2,5%/0,4 kV; impedantiespanning 6%; Klasse F-isolatie; geïntegreerde temperatuurbewaking, alarm voor te hoge temperatuur en uitschakelbeveiliging voor te hoge temperatuur

Installatielocatie: speciale ondergrondse distributieruimte (niveau B1); directe montage op de vloer; geen brandwerende olieput nodig

Bijkomende kenmerken: Intelligente temperatuurregelaar, ventilatorkoelsysteem en trillings-/geluidsreductiemaatregelen om het bedrijfsgeluid te minimaliseren

Hoogtepunten van toepassingen

Brand- en explosiebestendig, geschikt voor ondergrondse omgevingen: olievrij ontwerp met vlamvertragende epoxyharsisolatie elimineert brand- en lekkagerisico's; voldoet aan de brandveiligheidsvoorschriften en is ideaal voor langdurig gebruik in afgesloten ondergrondse ruimtes.

Laag geluidsniveau en laag verlies: SCB13-serie. De uiterst efficiënte, energiebesparende kernstructuur met geïntegreerde geluidsreductie zorgt voor een aanzienlijk lager bedrijfsgeluid, zonder verstoring van de activiteiten van winkelcentra of kantooromgevingen.

Onderhoudsvrij en eenvoudig te bedienen: elimineert de noodzaak van periodieke oliefiltratie, vervanging of bemonstering; vereist alleen routinematige visuele en temperatuurinspecties, waardoor de O&M-kosten drastisch worden verlaagd.

Hoge kortsluitvastheid en stabiele werking: Beschikt over een geïntegreerde gegoten structuur met hoge mechanische sterkte die bestand is tegen systeemkortsluitschokken; intelligente temperatuurregeling bewaakt de wikkelingstemperaturen in realtime om oververhittingsstoringen te voorkomen.

Compacte footprint en flexibele indeling: vereist geen olieputten of complexe brandblussystemen, waardoor civieltechnische ruimte wordt bespaard in ondergrondse distributieruimten.

Operationele prestaties

Er hebben zich het hele jaar door geen olielekken, branden of isolatiefouten voorgedaan; heeft met succes de brandveiligheids- en stroomdistributie-acceptatie-inspecties doorstaan, waardoor een veilige en conforme werking van de ondergrondse distributieruimte is gegarandeerd.

Geluidscontrole voldeed aan de normen; de omgeving van het winkelcentrum bleef ongestoord door transformatorgeluid en er waren geen klachten van bewoners.

Stabiele werking tijdens piekbelastingen van de airconditioning in de zomer; Het temperatuurregelsysteem voerde de warmte effectief af zonder dat de temperatuur te hoog werd, en de spanningskwaliteit bleef stabiel, waardoor de betrouwbare werking van de centrale airconditioning, liften en brandveiligheidsapparatuur werd gegarandeerd.

De totale verliezen waren aanzienlijk verminderd in vergelijking met oudere transformatoren, wat resulteerde in aanzienlijke energiebesparingen tijdens langdurig gebruik.

Handige probleemoplossing en onderhoud: De temperatuur- en wikkelingsstatus kunnen snel worden gecontroleerd en de onderhoudscycli zijn kort, waardoor een ononderbroken stroomvoorziening voor de activiteiten van het complex wordt gegarandeerd.

Samenvatting van de casus

Epoxyhars gegoten-droog-type transformatoren hebben de voorkeur voor stroomdistributie binnenshuis in gebieden met veel verkeer, zoals ondergrondse constructies, commerciële complexen, ziekenhuizen, scholen, datacentra en hoge woongebouwen. Met functies zoals olievrije brandveiligheid, laag geluidsniveau, energie-efficiëntie, een compacte voetafdruk en hoge betrouwbaarheid lossen ze op effectieve wijze brandveiligheidsrisico's en O&M-uitdagingen op die verband houden met stroomdistributie binnenshuis, terwijl ze voldoen aan de vereisten voor stedelijk groen bouwen en de brandveiligheidscode.

Kies Junray Elektrisch

Junray Electrical houdt zich bij de productie van zijn droge transformatoren strikt aan de nationale normen. Elke unit ondergaat strenge tests op spanningsbestendigheid, verlies en temperatuurcontrole om een ​​stabiele en veilige werking te garanderen. We bieden aanpassingsmogelijkheden voor zowel capaciteit als spanning, waardoor we een speciale droge transformator specifiek kunnen afstemmen op uw behoeften op het gebied van stroomverdeling binnenshuis, zodat deze perfect aansluit op uw behoeften.

Junray Electrical is een gecertificeerde fabrikant met een uitgebreid kwaliteitsborgingssysteem. Onze belangrijkste certificeringen omvatten:

ISO 9001 – Internationale certificering van het kwaliteitsmanagementsysteem, waardoor een consistente productkwaliteit en voortdurende verbetering wordt gegarandeerd.

CE – Conformiteit met de Europese normen op het gebied van gezondheid, veiligheid en milieubescherming, waardoor onze producten de EU-markt kunnen betreden.

CCC – China Compulsory Certification, verplicht voor elektrische producten die op de Chinese markt worden verkocht.

CQC – China Quality Certification, waarmee de naleving van nationale normen voor elektrische veiligheid en prestaties wordt aangetoond.

CNAS – China National Accreditation Service voor conformiteitsbeoordeling, waarmee onze interne test- en kalibratiemogelijkheden worden gevalideerd.

Alle droge transformatoren worden vervaardigd en getest in overeenstemming met de toepasselijke normen van deze certificeringen, waardoor betrouwbare prestaties, consistente kwaliteit en een soepele projectaanvaarding worden gegarandeerd.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen droge transformatoren en in olie ondergedompelde transformatoren?

A: Droge transformatoren maken gebruik van in epoxyhars ingekapselde wikkelingen met luchtkoeling, die geen isolatieolie bevatten. Ze zijn brandveilig, onderhoudsvrij en geschikt voor binnenopstelling. In olie ondergedompelde transformatoren gebruiken isolatieolie voor koeling en vereisen periodieke olieverversingen, waardoor ze geschikter zijn voor buitentoepassingen. Droge transformatoren hebben de voorkeur voor binnenomgevingen met strenge brandveiligheidseisen, zoals winkelcentra, ziekenhuizen en kantoorgebouwen.

Vraag 2: Kan deze transformator direct binnenshuis worden geïnstalleerd zonder een aparte transformatorruimte?

EEN: Ja. Omdat de unit geen isolatieolie bevat en is voorzien van vlamvertragende epoxyharsisolatie, vormt deze geen brandgevaar door olielekkage. Het kan rechtstreeks in distributieruimtes binnenshuis worden geïnstalleerd zonder dat er een speciale brandwerende transformatorruimte nodig is, waardoor waardevolle bouwruimte wordt bespaard.

Vraag 3: Hoe wordt de temperatuur van de transformator bewaakt?

A: De transformator is uitgerust met een intelligent temperatuurcontrolesysteem dat de wikkelingstemperaturen in realtime bewaakt. In geval van oververhitting activeert het systeem een ​​alarm en kan het de unit automatisch uitschakelen om schade te voorkomen, waardoor een veilige en betrouwbare werking wordt gegarandeerd.

Vraag 4: Is de droge transformator echt onderhoudsvrij?

EEN: Ja. In tegenstelling tot in olie ondergedompelde transformatoren die periodieke oliekwaliteitstests, oliefiltratie en olieverversingen vereisen, hebben droge transformatoren dergelijk onderhoud niet nodig. Er zijn alleen routinematige visuele inspecties en temperatuurbewaking nodig, waardoor de bedrijfs- en onderhoudskosten op de lange termijn aanzienlijk worden verlaagd.

Vraag 5: Kunnen de capaciteit en de spanning worden aangepast?

EEN: Ja. We ondersteunen maatwerk van nominaal vermogen (100 kVA tot 3150 kVA), hoogspanning (10 kV), laagspanning (0,4 kV), impedantiespanning (4-6%), wikkelingsmateriaal (koper of aluminium) en beschermingsgraad van de behuizing (IP20, IP30, IP40) om te voldoen aan uw specifieke vereisten voor binnendistributie.
