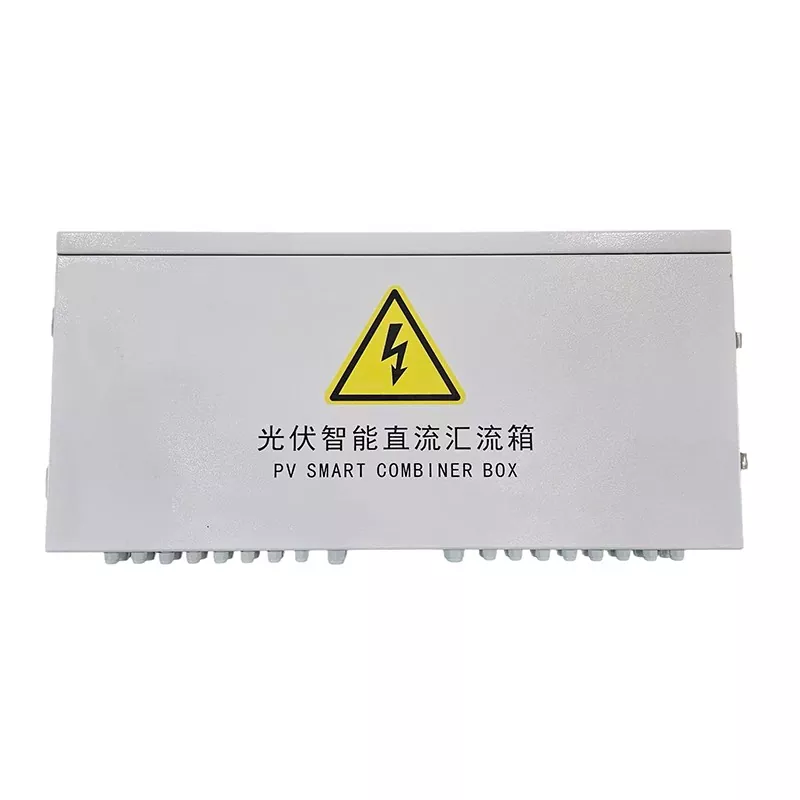

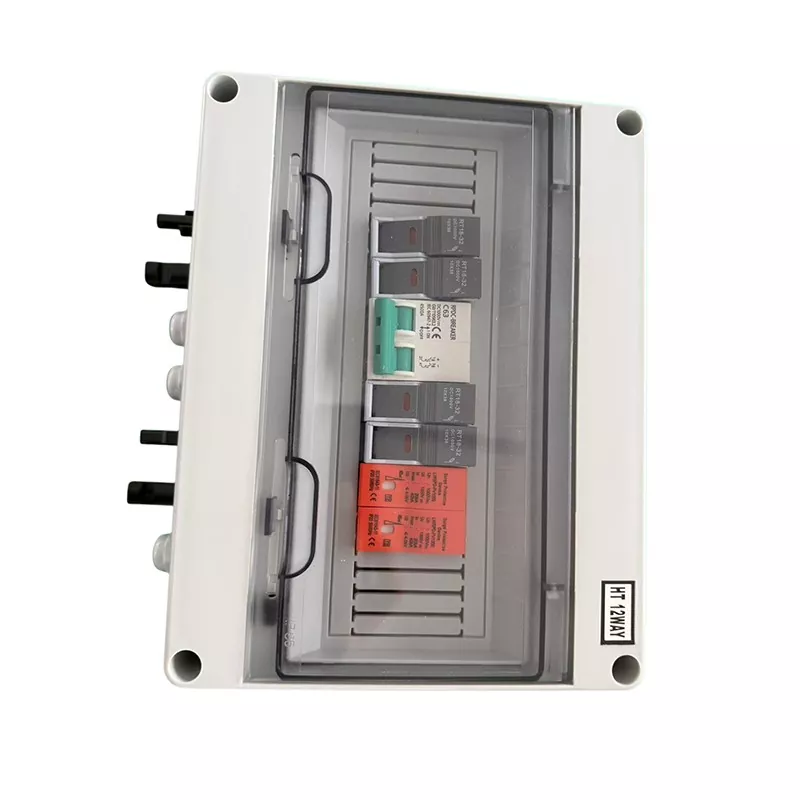

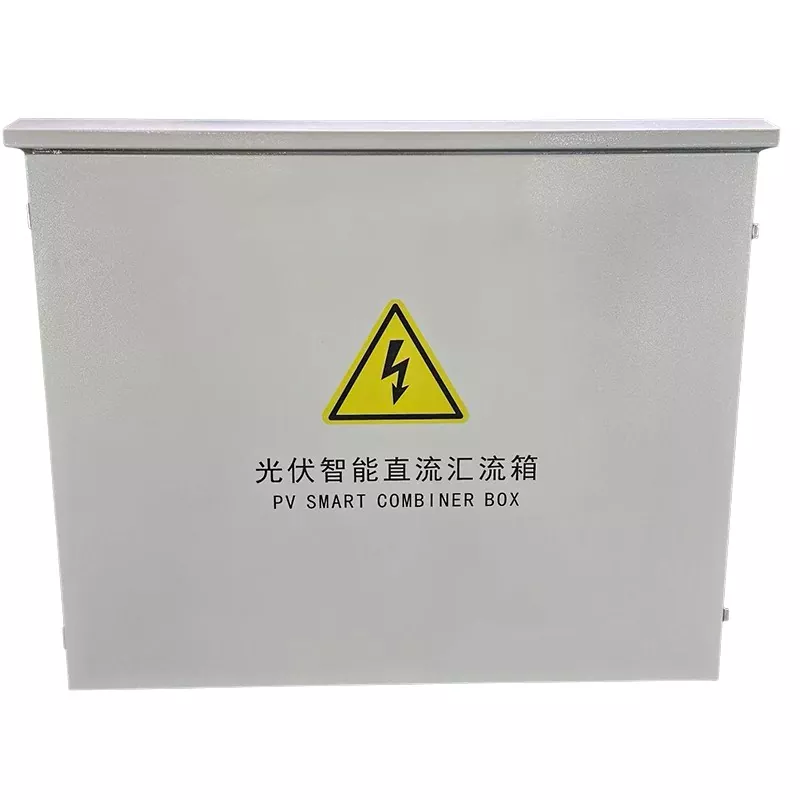

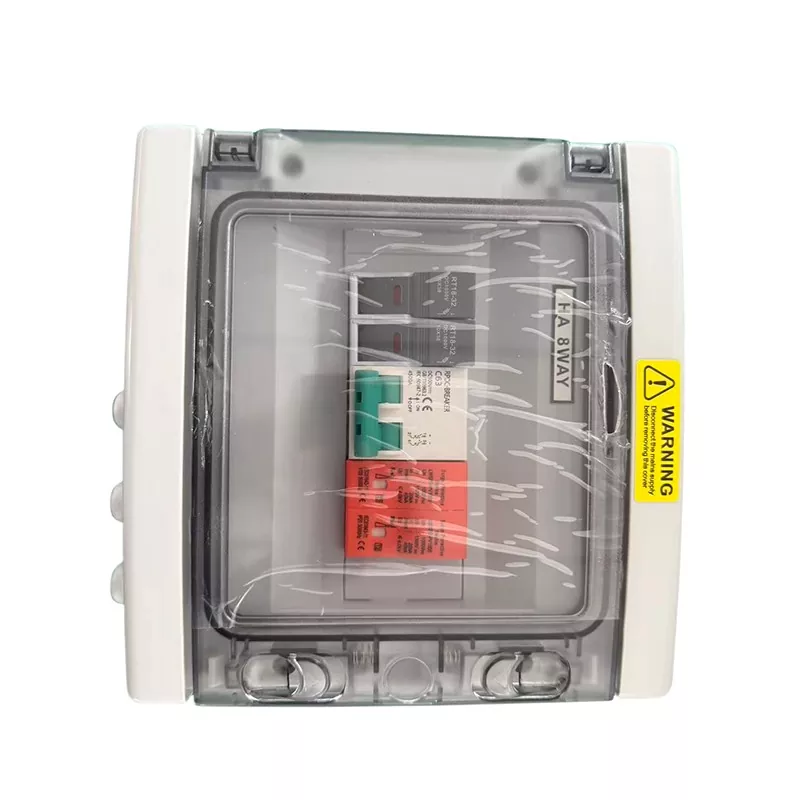

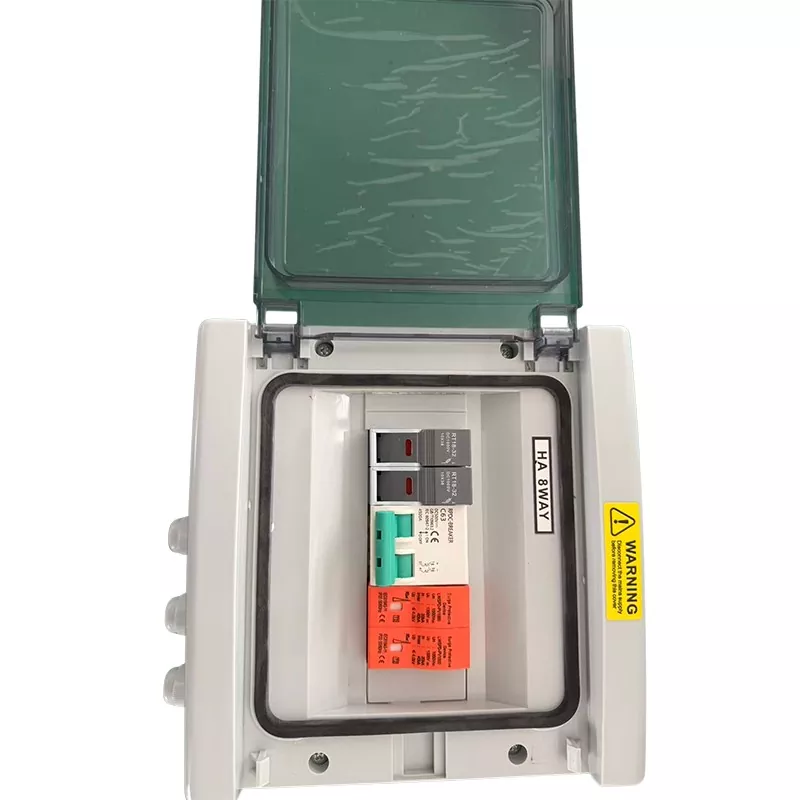

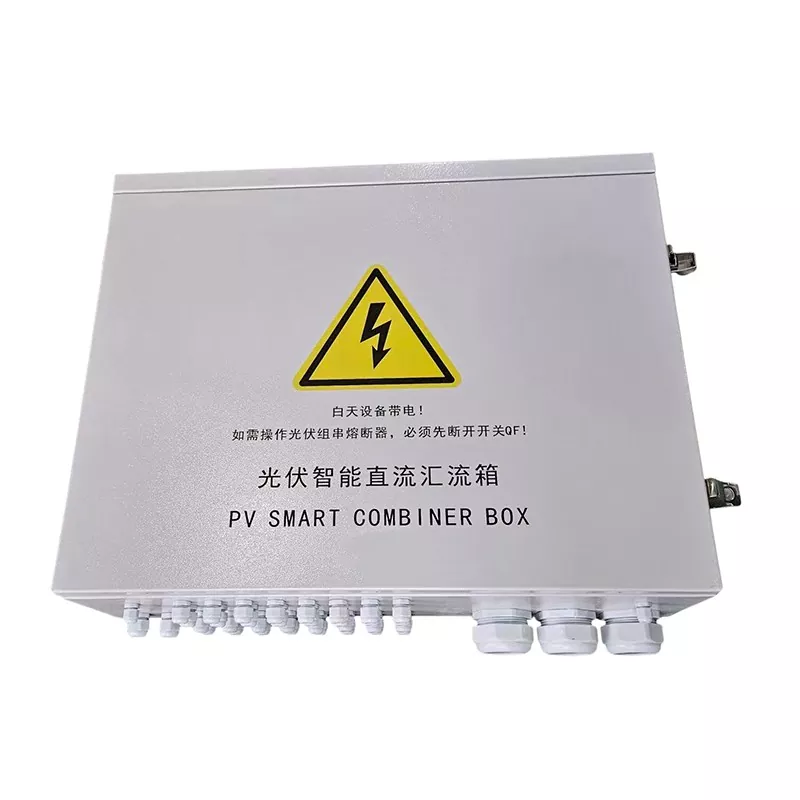

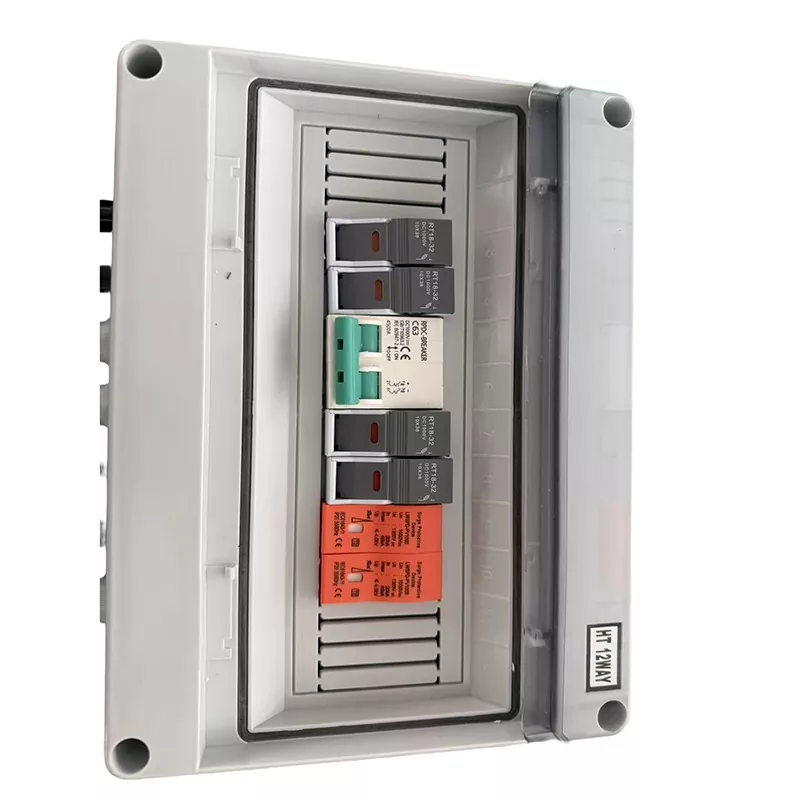

De PV Combiner Box is een kerncomponent aan de gelijkstroomzijde van fotovoltaïsche energiecentrales. Het wordt voornamelijk gebruikt om gelijkstroomstromen van meerdere PV-modulestrings samen te voegen en deze naar DC-verdeelkasten en omvormers te sturen, waardoor complexe bedrading ter plaatse effectief wordt vereenvoudigd en de bouwkosten worden verlaagd.
Het product is verkrijgbaar in zowel intelligente als standaard (niet-intelligente) versies en integreert meerdere veiligheidsvoorzieningen zoals zekeringbeveiliging, overspanningsbeveiliging en aardingsbeveiliging. Gecombineerd met een gestandaardiseerde behuizing die geschikt is voor buitengebruik en een intelligent monitoringsysteem, is het geschikt voor gebruik buitenshuis in grote tot middelgrote op de grond gemonteerde en gedistribueerde PV-energiecentrales, en biedt het structurele stabiliteit, onderhoudsgemak en een hoog aanpassingsvermogen.
Deze PV-combinerbox ondersteunt DC-ingangen van maximaal 24 PV-modulereeksen, waardoor meerdere verspreide DC-bronnen worden samengevoegd tot enkele of meerdere gecentraliseerde uitgangen. Dit vereenvoudigt de stroomopwaartse bedrading tussen de PV-array en de omvormer/DC-verdeelkast aanzienlijk, vermindert de wirwar aan bedrading ter plaatse en verbetert de algehele organisatie en netheid van de PV-energiecentrale.
De apparatuur is onderverdeeld in intelligente en niet-intelligente typen om te voldoen aan verschillende projectbudgetten en O&M-normen. Niet-intelligente modellen richten zich op de basisstringcombinatie en veiligheidsbescherming, waardoor ze geschikt zijn voor standaard PV-projecten. Intelligente modellen zijn voorzien van speciale bewakingseenheden die in staat zijn tot uitgebreide gegevensverzameling en monitoring van de apparatuurstatus, waardoor ze ideaal zijn voor slimme PV-energiecentrales.

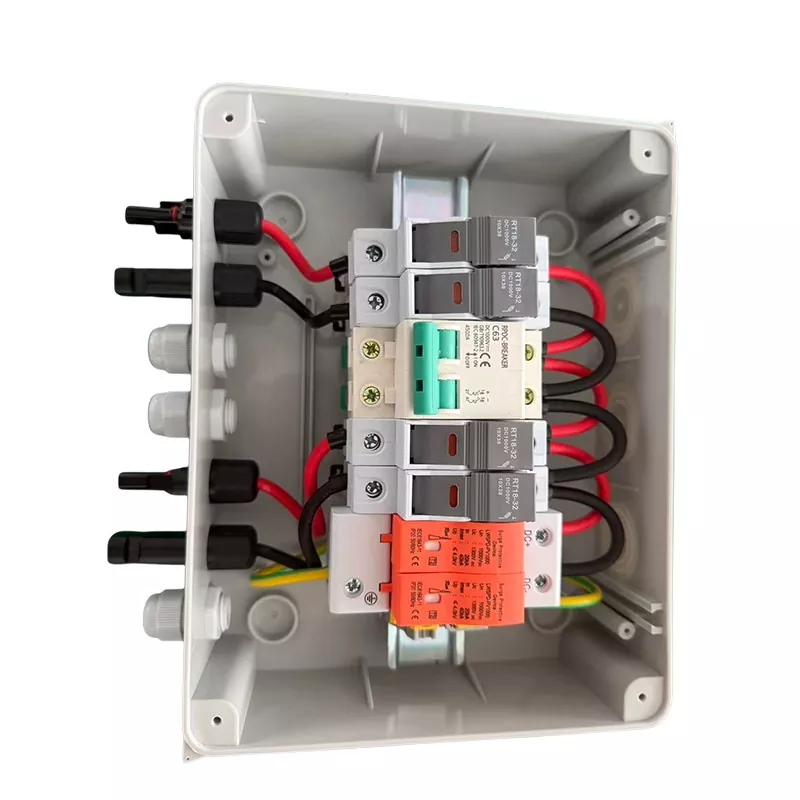

1. Beveiliging van individuele stringzekeringen: Zowel de positieve als de negatieve aansluitingen van elke PV-string zijn uitgerust met gespecialiseerde PV-zekeringen en bijpassende zekeringhouders. In het geval van een fout in een enkele string, isoleert de zekering het circuit snel, waardoor wordt voorkomen dat de fout zich naar de hele string of de hele installatie verspreidt; dit verlaagt ook de vervangingskosten en waarborgt de veiligheid van O&M-personeel tijdens onderhoud.
2. Uitgebreide bescherming aan de railzijde: De uitgangszijde wordt standaard geleverd met stroomonderbrekers en hoogspanningsoverspanningsbeveiligingen (SPD's). In combinatie met een robuust aardingssysteem biedt het bescherming tegen kortsluiting, overspanning, blikseminslag en aardfout, waardoor algemene elektrische gevaren aan de DC-zijde uitgebreid worden aangepakt.
1. Beveiliging tegen hoogspanningsoverspanning: De PV-combinatorbox beschikt over een ingebouwde hoogspannings-SPD die speciaal is ontworpen voor PV-toepassingen. Met een continue bedrijfsspanning (rail-naar-aarde) van maximaal 1000 VDC kan hij op betrouwbare wijze transiënte pieken en overspanningspieken in hoogspannings-PV-systemen verwerken, en voldoet daarmee aan de eisen van hoogspanningsnetgekoppelde elektriciteitscentrales.
2. Compatibiliteit met hoogspanningssysteem: De interne voedingsmodule ondersteunt PV-ingangsspanningen tot 1000 VDC en is compatibel met reguliere hoogspannings-PV-modulesystemen. Dankzij de grote veelzijdigheid kan het worden gebruikt in de overgrote meerderheid van gedistribueerde en gecentraliseerde PV-projecten.
1. Uiterst nauwkeurige gegevensverzameling: intelligente modellen zijn uitgerust met DC CT-sensormodules (Current Transformer) voor realtime monitoring van stringstromen, railspanning en interne behuizingstemperatuur. Ze detecteren ook automatisch de bedrijfsstatus van SPD's en stroomonderbrekers, waardoor een stabiele en nauwkeurige gegevensverzameling wordt gegarandeerd.
2. Lokale weergavefunctionaliteit: De unit is voorzien van een digitaal beeldscherm, waarmee ter plekke stringstromen, railspanning, behuizingstemperatuur, systeemvermogen, apparaatadres en componentstatus kunnen worden bekeken. Dit maakt verificatie ter plaatse van de werking van de apparatuur mogelijk zonder dat een backend-monitoringsysteem nodig is.
3. Foutlokalisatie en alarmering: Ondersteunt automatische foutalarmen en nauwkeurige lokale foutlokalisatie, waardoor O&M-personeel snel afwijkingen kan identificeren, de tijd voor het oplossen van problemen kan verkorten en de operationele efficiëntie van de PV-energiecentrale kan verbeteren.
1. Standaardcommunicatieprotocollen: wordt standaard geleverd met een RS485-interface en ondersteunt het universele MODBUS-RTU-protocol. Het maakt een stabiele integratie mogelijk met monitoringplatforms voor PV-energiecentrales voor het uploaden van gegevens, het downloaden van parameters en inbedrijfstelling op afstand.
2. Secundaire overspanningsbeveiliging voor interfaces: Alle externe communicatie-interfaces zijn voorzien van onafhankelijke overspanningsbeveiligingsstructuren om communicatiestoringen of apparatuurstoringen als gevolg van blikseminslag buitenshuis en overspanningsinterferentie te voorkomen, waardoor een stabiele gegevensoverdracht op lange termijn wordt gegarandeerd.
1. Externe voedingsmodus: Ondersteunt externe voedingsingang van 220 V AC/DC, waardoor de PV Combiner Box geschikt is voor scenario's zonder PV-spanning, zoals perioden zonder zonlicht of stand-by-onderhoud, waardoor continue online monitoring wordt gegarandeerd.
2. PV-modus met eigen voeding: kan rechtstreeks werken met behulp van de spanning van de PV-array, waardoor er geen aparte voedingskabels nodig zijn; dit verlaagt de materiaal- en arbeidskosten aanzienlijk en vereenvoudigt de bedrading ter plaatse.
1. Hoge standaardbescherming: beschikt over een IP65-beschermingsgraad, die weerstand biedt tegen water, stof, roest en zoutnevel; het is bestand tegen zware omgevingsomstandigheden zoals zware regenval, stofophoping, door vocht veroorzaakte corrosie en zoutnevel aan de kust.
2. Structuur die klaar is voor gebruik buitenshuis: ontworpen voor veilige installatie aan de muur met een compacte voetafdruk; het interieur is voorzien van georganiseerde bedrading en een gestroomlijnde structuur, wat resulteert in lage uitvalpercentages en eenvoudig onderhoud en vervanging van componenten mogelijk maakt.
1. Gestandaardiseerde kwaliteitsproductie: Als professionele Chinese fabrikant en leverancier van PV-combinerboxen houdt Junray Electrical zich aan strikte industrienormen en maakt gebruik van betrouwbare kerncomponenten om een stabiele werking op de lange termijn te garanderen.
2. Multidimensionale aanpassing: behuizingsstructuur, configuratie, weergavefuncties en communicatieparameters kunnen worden afgestemd op specifieke projectvereisten; dit maakt een nauwkeurige afstemming mogelijk op de unieke installatie- en O&M-behoeften van verschillende PV-projecten zonder de kernveiligheidsprestaties in gevaar te brengen.
1. Grootschalige op de grond gemonteerde PV-energiecentrales: Voldoet aan de vereisten voor stroomcombinatie en bescherming in gecentraliseerde PV-arrays met hoge capaciteit.
2. Commerciële en industriële gedistribueerde PV: Geschikt voor PV-systemen op fabrieksdaken en commerciële gebouwen.
3. PV-projecten in uitdagende omgevingen: geschikt voor gebruik in ruige buitenomgevingen, inclusief bergachtig terrein, woestijnen en kustgebieden met veel zoutnevel.
| Item | Specificatie |
|---|---|
| Circuitnummer | 4 / 6 / 8 / 12 / 16 / 24 circuits, aanpasbaar |
| Uitgangsstroomonderbreker | PV-specifieke DC-stroomonderbreker met overbelastings- en kortsluitbeveiliging |
| Beschermingsgraad | IP65 |
| Materiaal | PC+ABS |
| Nominale stroom | 32A / 63A |
Een groot plaatselijk farmaceutisch bedrijf in Slowakije exploiteert zijn productieateliers 24/7, wat een extreem hoge betrouwbaarheid van de stroomvoorziening vereist. Om in lijn te zijn met de CO2-neutraliteitsdoelstellingen van de EU en de hoge industriële elektriciteitskosten terug te dringen, besloot het bedrijf gedistribueerde PV-systemen te installeren op de daken van drie productiefaciliteiten.
Configuratiedetails van de PV-combinerbox
Model: JY-PV-16-kanaals intelligente DC 1000V
Ingang per eenheid: 16 PV-modulestrings (20A per string)
Uitgangsstroomonderbreker: 125A DC-stroomonderbreker (PV-specifiek)
Bliksembeveiligingsklasse: Type II 40kA DC-overspanningsbeveiliging
Bewakingsfuncties: 16-kanaals onafhankelijke stroomregistratie + railspanning + interne behuizingstemperatuur
Projectresultaten
Jaarlijkse stroomopwekking: Ca. 950.000 kWh (dekt 35% van de productie-elektriciteitsbehoefte van de fabriek)
Return on Investment (ROI): Volledig investeringsherstel verwacht over 6,2 jaar
Operationele gegevens: vanaf mei 2026 100% uptime van de combinerbox met storingsvrije werking
Koolstofreductie: Jaarlijkse CO₂-uitstoot verminderd met ongeveer 670 ton
In overeenstemming met het verplichte PV-beleid van Singapore moeten industriële gebouwen met een dakoppervlak van 800 m² of groter PV-systemen installeren. Dit project betrof de bouwplaats van een groot commercieel complex; de tijdelijke stroomvoorziening tijdens de bouw werd gepland in combinatie met het permanente PV-systeem van het gebouw, waarbij gebruik werd gemaakt van een "tijdelijk-eerst, permanent-later" bouwaanpak.
Configuratiedetails van de PV-combinerbox
Model: PV-12-circuit standaardtype (DC 1000V)
Aanpassingsvermogen aan de omgeving: Bedrijfstemperatuur -25°C tot +85°C; vochtigheid 95% (niet-condenserend)
Installatie: Wandmontage of paalmontage voor twee doeleinden; geschikt voor tijdelijke installatie op locatie
Veiligheidsvoorzieningen: spanningvoerende circuitindicator, deurslot en antimisbruikmechanisme
Projectresultaten
Stroomvoorziening voor de bouw: Voldeed aan 100% van de elektriciteitsbehoefte voor kantoor- en woonruimtes op locatie
Kostenbesparingen: Bespaarde ongeveer SGD 12.000 aan maandelijkse elektriciteitskosten in vergelijking met dieselgeneratoren
Verhuizing en hergebruik: Na de voltooiing van fase 1 werden 32 combinerboxen met succes verplaatst naar de fase 2-locatie voor voortgezet gebruik
Certificering voor groene gebouwen: Heeft bijgedragen aan het behalen van de BCA Green Mark Platinum-certificering voor het project
