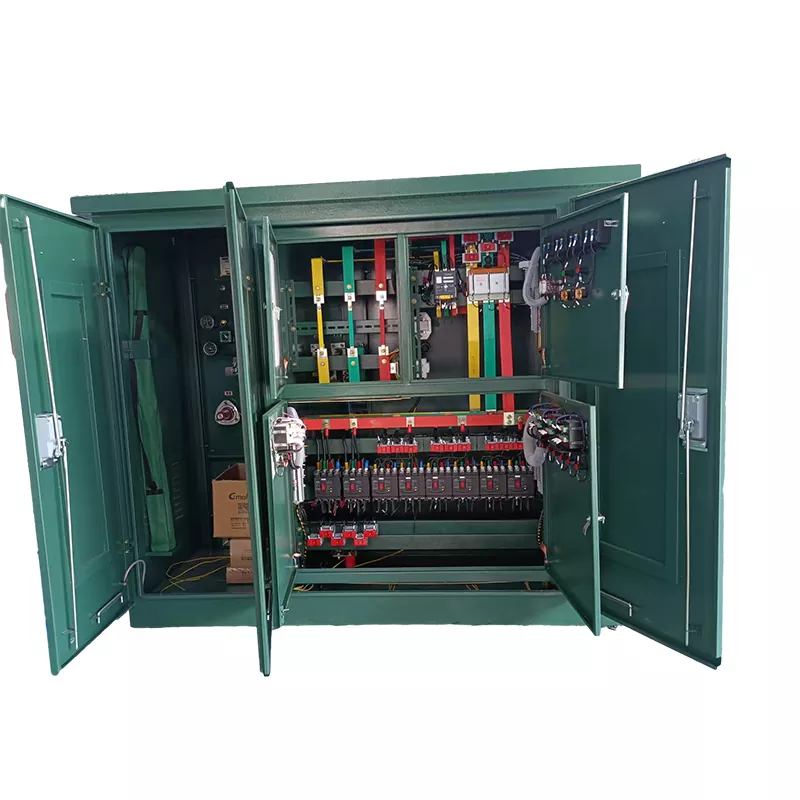

Onderstation in Amerikaanse stijl

Voor scenario's zoals stroomdistributie op het platteland, tijdelijke stroomvoorziening op kleine bouwplaatsen en kleinschalige fotovoltaïsche elektriciteitscentrales in kleine buitenruimtes is de ruimte vaak beperkt en het budget krap. De doostransformatoren in Europese stijl zijn echter relatief groot van formaat, waardoor ze moeilijk flexibel te plaatsen zijn, zelfs in kleine buitenruimtes, wat resulteert in hoge kosten voor landgebruik. Tegelijkertijd zijn de prijzen van doostransformatoren in Europese stijl relatief hoog, wat aanzienlijke aanschafkosten voor kleine projecten met zich meebrengt en tot onnodige verspilling leidt. Het substation in Amerikaanse stijl voldoet met zijn extreem compacte formaat en betaalbare prijs perfect aan de kernvereisten van kleinschalige stroomdistributie buitenshuis, waardoor het handiger en kosteneffectiever is voor kleine stroomdistributie buitenshuis.

Technische specificaties

Wat zijn de belangrijkste voordelen van dit apparaat?

Ultracompact ontwerp, waardoor 40% ruimte wordt bespaard: met een compacte doosstructuur wordt het volume, vergeleken met doostransformatoren in Europese stijl, direct met 40% verminderd, waardoor het ruimtebeslag aanzienlijk wordt verminderd. Het vereist niet dat er te veel buitengrond wordt bezet, waardoor het zich perfect aanpast aan kleine buitenscenario's met beperkte ruimte, zoals plattelandsgebieden en kleine woongemeenschappen, waardoor effectief landkosten worden bespaard en inzet mogelijk wordt gemaakt zonder de noodzaak van renovatie van het terrein.

Hoge kosteneffectiviteit, prijsdaling met 30%: Door overbodige ontwerpen te elimineren en te focussen op de kernvereisten van kleine stroomdistributie buitenshuis, wordt de prijs met 30% verlaagd in vergelijking met doostransformatoren in Europese stijl. Het is niet nodig om een ​​groot bedrag uit te geven aan de aanschaf van doostransformatoren in Europese stijl. Met lagere kosten kan een stabiele distributie van kleine stroom buitenshuis worden bereikt, waardoor de inkoopbudgetten aanzienlijk worden verlaagd en de kosteneffectiviteit van kleine projecten wordt vergroot.

Vooraf geïnstalleerde integratie, snelle implementatie, tijdbesparend: net als bij doostransformatoren in Europese stijl wordt alle apparatuur vooraf geïnstalleerd en gedebugd in de fabriek. Er is geen complexe constructie ter plaatse nodig. Nadat u naar de locatie bent gebracht, hoeft u alleen maar de lijnen aan te sluiten en kan deze in gebruik worden genomen. De implementatie kan in slechts een paar dagen worden voltooid en is perfect geschikt voor de tijdelijke stroomdistributie van kleine bouwplaatsen, de distributie van noodstroom en andere kleine projecten die een snelle implementatie vereisen.

IP54-buitenbescherming, geschikt voor verschillende buitenomgevingen: het Amerikaanse substation heeft een professioneel IP54-buitenbeschermingsniveau. De doos heeft een afgedicht ontwerp dat effectief water en stof kan voorkomen, blootstelling aan de zon, regen en stofindringing in de open lucht kan weerstaan, kan voorkomen dat interne componenten nat worden en stof en schade kunnen ophopen, waardoor een stabiele werking van de apparatuur op bouwplaatsen op het platteland en buiten en in andere complexe omgevingen wordt gegarandeerd, zonder de noodzaak van extra beschermende voorzieningen.

Exclusief voor kleinschalige stroomdistributie, sterker aanpassingsvermogen: speciaal ontworpen voor kleine stroomdistributiescenario's buitenshuis, er is geen configuratie met grote capaciteit vereist. Het past zich perfect aan de stroomdistributie op het platteland, kleine fotovoltaïsche energiecentrales, kleine woonwijken en de behoeften van andere kleinschalige scenario's op het gebied van stroomdistributie aan. Het verspilt geen capaciteit en komt precies overeen met de werkelijke elektriciteitsvraag, waardoor verspilling van hulpbronnen wordt vermeden.

Garanderen van de veiligheid van kleinschalige stroomdistributie buitenshuis

Junray Electrical besteedt veel aandacht aan de verfijning van productdetails. Elk ontwerp is afgestemd op de eisen van kleinschalig buitengebruik. Met kwaliteit als garantie kan de apparatuur lange tijd stabiel functioneren, waardoor zorgen over de aanschaf worden geëlimineerd. Het heeft een ultracompacte structuur, waardoor het volume wordt verminderd en tegelijkertijd een redelijke lay-out van de interne componenten wordt gegarandeerd, zonder de prestaties van de apparatuur te beïnvloeden. Substation in Amerikaanse stijl maakt gebruik van een buitenspecifieke anti-verouderingspoedercoatingbehandeling, die bestand is tegen zonlicht en regen. Zelfs bij langdurig buitengebruik zal het niet loslaten of roesten, waardoor de levensduur van de apparatuur wordt verlengd. Het is uitgerust met een speciaal koel- en ventilatiesysteem, dat de warmte die wordt gegenereerd door de werking van de transformator snel kan afvoeren, waardoor wordt voorkomen dat componenten verouderen als gevolg van oververhitting en de stabiele werking van de apparatuur wordt gegarandeerd. Het algehele ontwerp scheidt de stroom- en stuurcircuits, met nette bedrading, die niet alleen voldoet aan de veiligheidsnormen, maar ook later onderhoud vergemakkelijkt, waardoor de bedrijfs- en onderhoudskosten worden verlaagd.

Toepasselijke scenario's

Met zijn compacte formaat, hoge kosteneffectiviteit en snelle implementatievoordelen is het Amerikaanse substation breed toepasbaar in verschillende kleinschalige scenario's voor stroomdistributie buitenshuis. Hij kan zonder aanvullende aanpassingen direct in gebruik worden genomen, waardoor het de exclusieve topkeuze is voor kleinschalige stroomdistributie buitenshuis. In scenario's voor stroomdistributie op het platteland is het geschikt voor kleinschalige stroomdistributie buitenshuis in plattelandsgebieden, waardoor een stabiele elektriciteitsvoorziening voor dorpsbewoners wordt gegarandeerd. In scenario's op kleine bouwplaatsen is het geschikt voor tijdelijke stroomdistributie op kleine bouwplaatsen, met een snelle implementatie en het voldoen aan de stroomvoorzieningsbehoeften van de bouw. In kleine fotovoltaïsche scenario's is het geschikt voor de stroomverdeelkastvereisten van kleine fotovoltaïsche energiecentrales, met betrouwbare bescherming en stabiele werking. In scenario's met kleine woonwijken is het geschikt voor stroomdistributie buitenshuis in kleine woonwijken, waardoor ruimte en kosten worden bespaard en de elektriciteitsvoorziening voor de bewoners wordt gewaarborgd.

Productie en maatwerk

Junray Electrical is een fabrikant, leverancier en fabriek van professionele onderstations in Amerikaanse stijl in China. Bij onze productie volgen wij strikt de Amerikaanse norm voor transformatorkasten. Elke transformatorkast ondergaat een inschakeltest, is bestand tegen een spanningstest en een beschermingstest om een ​​stabiele en veilige werking met gegarandeerde kwaliteit te garanderen. Het kan de projectacceptatie soepel doorgeven. Wij bieden capaciteitsaanpassing (50kva tot 1000kva) en functieaanpassing. Gebaseerd op de werkelijke behoeften van kleinschalige stroomdistributie buitenshuis voor klanten, kunnen we exclusieve transformatorkasten in Amerikaanse stijl op maat maken om precies te voldoen aan de stroomdistributievereisten van verschillende kleinschalige scenario's, waardoor het inkoopproces zorgeloos en het gebruik geruststellender wordt.

Overzicht renovatieprojecten

Projectachtergrond

Dit project omvat de upgrade en renovatie van het elektriciteitsnet van een ouder wooncomplex in het stedelijk gebied. Gekenmerkt door zijn ouderdom en hoge bevolkingsdichtheid, was het complex oorspronkelijk afhankelijk van een distributieopstelling met traditionele op palen gemonteerde transformatoren en buitenschakelrekken. De bestaande apparatuur had last van ernstige veroudering en onvoldoende capaciteit; laagspanningslijnen waren buitensporig lang, wat resulteerde in een aanzienlijke spanningsafwijking. Tijdens piekgebruik in de zomer viel het systeem vaak uit als gevolg van ernstige overbelasting van de transformator, waardoor niet kon worden voldaan aan de elektriciteitsbehoefte van de bewoners voor airconditioning, EV-laadstations en krachtige huishoudelijke apparaten.

Gezien de smalle interne wegen van het complex, het dichte landschap en het gebrek aan ruimte voor grootschalige distributieruimten – en rekening houdend met factoren als de footprint, de kosten en de bouwtijdlijn – maakt het project gebruik van het compacte Amerikaanse box-type onderstation ZGS11. Deze geïntegreerde oplossing combineert hoogspanningsschakeling, spanningstransformatie, laagspanningscompensatie en stroomdistributie in één enkele eenheid, waardoor uitdagingen zoals problemen met capaciteitsuitbreiding, ruimtelijke beperkingen en complexe bouwvereisten die typisch zijn voor oudere stedelijke gebieden, effectief worden aangepakt.

Problemen voorafgaand aan de renovatie

Ernstig capaciteitstekort: De capaciteit van de oude op masten gemonteerde transformatoren was onvoldoende, wat leidde tot ernstige overbelasting tijdens piekbelastingen in de zomer, frequente oververhitting, uitschakeling en stroomuitval.

Slechte spanningskwaliteit aan de belastingzijde: Lange laagspanningslijntrajecten resulteerden in hoge lijnverliezen en lage spanning aan de consumentenzijde, waardoor problemen bij het starten van apparaten en flikkerende lichten ontstonden.

Hoog uitvalpercentage als gevolg van veroudering van apparatuur: Traditionele bovengrondse apparatuur werd blootgesteld aan de elementen (wind, regen, stof, insecten), wat leidde tot verslechtering van de isolatie en aanzienlijke risico's op elektrische lekkage.

Gebrek aan speciale distributieruimte: De hoge dichtheid en de beperkte open ruimte maakten het onmogelijk om civiele funderingen te bouwen voor box-substations of speciale distributieruimten in Europese stijl, waardoor de traditionele lay-out van de apparatuur werd beperkt.

Omslachtig O&M: Apparatuur lag verspreid en de bedrading was ongeorganiseerd, waardoor foutdiagnose moeilijk was en noodreparaties tijdrovend, wat resulteerde in een groot aantal klachten van bewoners.

Apparatuurconfiguratieplan

Om te voldoen aan de vereisten voor een compacte lay-out, snelle inbedrijfstelling en kosteneffectieve betrouwbaarheid bij dit stadsrenovatieproject, werd gekozen voor het compacte Amerikaanse doosvormige onderstation ZGS11-10kV. Deze unit integreert hoogspanningslastschakelaars, back-upzekeringen, energiezuinige transformatoren, laagspanningsdistributiecomponenten en reactieve stroomcompensatie-eenheden. Het gehele systeem is in de fabriek geprefabriceerd, waardoor hijsen en inbedrijfstellen ter plaatse mogelijk is. Belangrijkste uitrustingsspecificaties

Model: ZGS11-12/630kVA Geprefabriceerd box-type onderstation in Amerikaanse stijl

Nominale spanning: 10 kV/0,4 kV

Structurele kenmerken: Volledig afgedicht, geïntegreerd ontwerp; hoogspanningszijde beveiligd door een lastscheidingsschakelaar gecombineerd met stroombegrenzende zekeringen

Isolatiemedium: milieuvriendelijke isolatie op basis van minerale olie; zelfkoeling; onderhoudsvrije werking

Laagspanningsconfiguratie: geïntegreerde inkomende/uitgaande lijnen, blindvermogencompensatie en meting

Beschermingsgraad: regendicht, stofdicht en condensatiebestendig; geschikt voor buitenwoonomgevingen

Installatiemethode: Eenvoudige fundering op de grond met hijsen; geen behoefte aan een speciale distributieruimte of complexe civiele techniek

Constructie- en toepassingshoogtepunten

Ruimtebesparend ontwerp: compacte structuur in Amerikaanse stijl met een voetafdruk van slechts 60% van die van onderstations in Europese stijl; ideaal voor installatie in krappe ruimtes of hoeken van groenstroken binnen woonwijken.

Snelle constructie: volledig geprefabriceerd en getest in de fabriek; Het werk ter plaatse beperkt zich tot het voorbereiden van de fundering, hijsen en bedrading, waardoor de duur van upgrades in verband met stroomuitval aanzienlijk wordt verkort.

Betrouwbare en gevoelige bescherming: De hoogspanningszijde maakt gebruik van een combinatie van "lastscheidingsschakelaar + stroombegrenzende zekering", waardoor onmiddellijke isolatie van kortsluitings- en overbelastingsfouten wordt gegarandeerd om apparatuur te beschermen.

Volledig afgedicht en onderhoudsvrij: Volledig afgedichte behuizing voorkomt olielekkage en binnendringen van stof; biedt uitstekende weerbestendigheid buitenshuis en vereist geen routineonderhoud.

Kosteneffectief: elimineert de behoefte aan civieltechnische distributieruimten; Het hoge niveau van apparatuurintegratie verlaagt de investeringskosten aanzienlijk in vergelijking met traditionele oplossingen.

Operationele resultaten na upgrade

Eliminatie van problemen met overbelasting: Capaciteitsupgrade zorgt ervoor dat er geen sprake is van overbelasting of uitschakeling tijdens piekgebruik in de zomer, waardoor chronische stroomuitvalproblemen in het gebied permanent worden opgelost.

Verbeterde spanningskwaliteit: een kortere straal van de voeding en minder lijnverliezen stabiliseren de spanning aan de consumentenzijde binnen standaardbereiken, waardoor een goede werking van elektrische apparatuur wordt gegarandeerd.

Eliminatie van veiligheidsrisico's: Vervangt verouderde, blootgestelde bovengrondse apparatuur; de volledig gesloten unit elimineert het risico van elektrische schokken, kortsluiting en storingen veroorzaakt door vreemde voorwerpen, waardoor de elektrische veiligheid in woningen aanzienlijk wordt verbeterd.

Verminderde O&M-last: Geïntegreerd, onderhoudsvrij ontwerp resulteert in extreem lage uitvalpercentages en duidelijke foutidentificatie, waardoor de onderhoudsefficiëntie aanzienlijk wordt verbeterd. De omgeving van de woonwijk is netjes en ordelijk: rommelige bovenleidingen en verouderde apparatuur zijn verwijderd, waardoor een uniform, esthetisch aantrekkelijk uiterlijk is ontstaan ​​en het gestandaardiseerde beeld van de elektriciteitsdistributie-infrastructuur van de gemeenschap is verbeterd.

Samenvatting van de casus

Box-type onderstations in Amerikaanse stijl zijn een reguliere, kosteneffectieve oplossing voor energiedistributie die op grote schaal wordt gebruikt bij de renovatie van oudere stedelijke gebieden, capaciteitsuitbreidingen voor woonwijken, straatverlichtingsprojecten, kleinschalige commerciële en industriële toepassingen en locaties voor fotovoltaïsche netaansluitingen. Ze bieden voordelen zoals een compacte footprint, lage kosten, snelle installatie, hoge integratie, onderhoudsvrije werking en uitstekende duurzaamheid buitenshuis. Deze substations zijn bijzonder geschikt voor upgrades van distributiesystemen waarbij de ruimte beperkt is, de schema's krap zijn en kosteneffectiviteit een prioriteit is, waardoor ze een ideale keuze zijn voor capaciteitsuitbreiding aan de rand van stedelijke distributienetwerken.

Vraag en antwoord

Vraag: Wat is het belangrijkste verschil tussen schakelapparatuur in Amerikaanse stijl en schakelapparatuur in Europese stijl?

Antwoord: Het belangrijkste verschil ligt in de grootte en de prijs: schakelapparatuur in Amerikaanse stijl is 40% kleiner en 30% goedkoper dan schakelapparatuur in Europese stijl, waardoor het geschikter is voor kleine buitenscenario's. Beide zijn voorgemonteerde ontwerpen en de implementatiesnelheid is hetzelfde. Schakelapparatuur in Amerikaanse stijl richt zich echter meer op kleinschalige stroomdistributie en vereist geen redundante capaciteit, waardoor de kosteneffectiviteit hoger is.

Vraag: Kan de IP54-bescherming van een onderstation in Amerikaanse stijl zich aanpassen aan zware omstandigheden?

Antwoord: Ja, de IP54-bescherming kan water en stof effectief voorkomen. Gecombineerd met de anti-aging poedercoating voor buiten, is deze bestand tegen blootstelling aan de zon, regen en stof in landelijke buitenomstandigheden, voorkomt schade aan interne componenten, zorgt voor een langdurige stabiele werking van de apparatuur en is er geen behoefte aan extra bescherming.

Vraag: Kan de capaciteit worden aangepast? Kan het voldoen aan de eisen van kleinschalige scenario’s?

Antwoord: Ja, de capaciteit varieert van 50 kva tot 1000 kva. Maatwerk wordt ondersteund. Op basis van de werkelijke elektriciteitsverbruiksbehoeften van kleinschalige scenario's zoals plattelandsgebieden en kleine bouwplaatsen, kan een geschikte capaciteit worden geselecteerd voor nauwkeurige afstemming, waardoor capaciteitsverspilling wordt vermeden.
