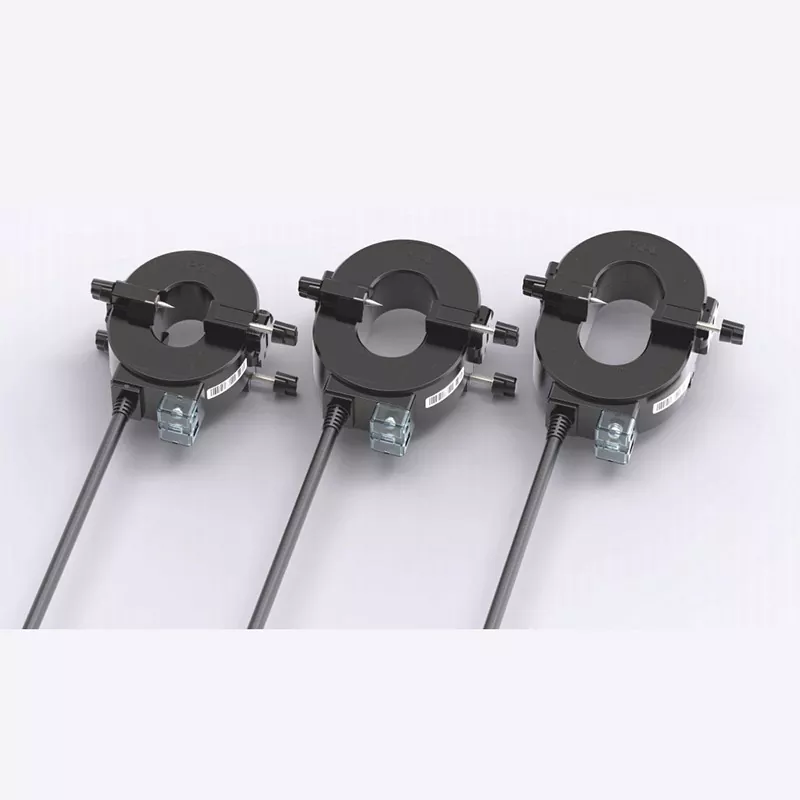

CTHW9 Waterdichte stroomtransformator voor buitenis ontworpen voor betrouwbare stroomopname in laagspanningsstroomdistributiesystemen, vooral waar blootstelling aan de buitenlucht, retrofitbeperkingen en continu gebruik grote problemen vormen. Als professionele Chinese fabrikant en leverancier,Junray elektrischontwikkelt de CTHW9-serie met een gespleten kernstructuur, een symmetrisch vergrendelingsmechanisme met dubbele schroeven, een kern van siliciumstaal met hoge permeabiliteit en IP65-bescherming om nauwkeurige monitoring te ondersteunen zonder dat demontage van kabels of het afsluiten van het systeem nodig is.
De groeiende vraag naar intelligent elektriciteitsbeheer heeft betrouwbare stroommetingen essentieel gemaakt in industriële faciliteiten, commerciële gebouwen, buitenverdeelkasten en slimme energienetwerken. Traditionele stroomtransformatoren kunnen moeilijk te installeren zijn als bestaande kabels niet kunnen worden losgekoppeld of als apparatuur continu in bedrijf is.
De CTHW9 waterdichte stroomtransformator voor buiten pakt deze uitdagingen aan via een klembare installatiestructuur en weerbestendige constructie. De opties voor meerdere openingen ondersteunen laagspanningskabels met verschillende diameters, terwijl de korrelgeoriënteerde siliciumstalen kern met hoge permeabiliteit zorgt voor een stabiele stroomopname. Afhankelijk van de configuratie kan de transformator meettoepassingen ondersteunen met nauwkeurigheid van klasse 0,5 of klasse 1 of worden aangepast voor nulsequentie-lekstroomdetectie.
Een stroomtransformator, gewoonlijk CT genoemd, zet de stroom die door een primaire geleider vloeit, om in een meetbaar secundair signaal dat kan worden gebruikt door meters, bewakingssystemen, beveiligingsapparatuur en intelligente platforms voor energiebeheer.
DeCTHW9 Waterdichte stroomtransformator voor buitenis speciaal ontwikkeld voor laagspanningskabelbewaking en retrofittoepassingen. In tegenstelling tot conventionele CT's met doorlopende gaten waarvoor mogelijk een kabelontkoppeling of substantiële aanpassing nodig is, kan het apparaat dankzij de split-core-constructie worden geopend, rond een bestaande kabel worden geplaatst en veilig worden gesloten.
Dit maakt het bijzonder waardevol wanneer de elektrische infrastructuur operationeel moet blijven. Industriële productielijnen, commerciële faciliteiten, logistieke centra en buitendistributiesystemen kunnen daarom extra stroombewakingspunten introduceren met aanzienlijk minder verstoring.
Volgens de productinformatie van Junray Electrical is de CTHW9-serie ontworpen voor toepassingen zoals het meten van laagspanningsstroomdistributie, monitoring van energieverbruik, aardlekbeveiliging, brandveiligheidsstroommonitoring en intelligente stroomdistributiesystemen.
De CTHW9 maakt gebruik van een symmetrisch vergrendelingsmechanisme met dubbele schroeven. Tijdens de installatie kunnen de twee zijden afwisselend worden vastgedraaid, waardoor de mechanische kracht gelijkmatig over de transformatorbehuizing wordt verdeeld.
Dit ontwerp bevordert nauw contact op de kerninterface en vermindert potentiële uitlijningsproblemen. Borgpennen helpen ook voorkomen dat de transformator rond de kabel glijdt of draait, wat vooral handig is in omgevingen die onderhevig zijn aan trillingen van motoren, ventilatoren en andere apparatuur.
Verschillende elektrische systemen gebruiken verschillende kabeldiameters, dus een one-size-fits-all CT is zelden praktisch. De CTHW9-serie biedt verschillende interne openingsgroottes voor het matchen van verschillende laagspanningskabels.
De transformator maakt gebruik van een korrelgeoriënteerde kern van siliciumstaal met een hoge magnetische permeabiliteit en een laag magnetisch verlies. Dit ondersteunt een breed lineair werkbereik en helpt stabiele meetprestaties te behouden in omgevingen waar elektromagnetische interferentie aanwezig kan zijn.
Voor meettoepassingen kan de CTHW9 worden geconfigureerd voor stroomverwerving van klasse 0,5 of klasse 1. Voor op bescherming gerichte projecten kan hij ook worden aangepast als nulsequentie-stroomtransformator voor lekstroomdetectie.
Elektrische apparatuur voor buitenshuis moet bestand zijn tegen vocht, stof, temperatuurveranderingen en langdurige blootstelling aan het milieu. De CTHW9 maakt gebruik van zeer sterk, vlamvertragend technisch plastic voor de behuizing en is intern vacuüm ingegoten met epoxyhars.
De resulterende structuur met IP65-classificatie biedt bescherming tegen het binnendringen van stof en waterstralen, waardoor de transformator betrouwbaar kan werken in verdeelkasten buiten, industriële installaties, ondergrondse nutstunnels en vochtige elektrische schachten.
De CTHW9 bevat ook verschillende installatiegerichte details:
Bij de aanschaf van een stroomtransformator moeten elektrotechnici meer dan de nominale stroom beoordelen. Diafragmagrootte, nauwkeurigheid, beoogde functie, installatieomgeving en secundaire configuratie zijn allemaal van invloed op de vraag of een CT geschikt is voor een specifiek project.
| Item | CTHW9-kenmerken | Typische toepassingswaarde |
|---|---|---|
| Producttype | Outdoor waterdichte split-core stroomtransformator | Laagspanningskabelbewaking |
| Huidig bereik | Ongeveer. 5A–4000A, afhankelijk van het model | Kleine tot hoge stroomcircuits |
| Nauwkeurigheid | Klasse 0,5 of Klasse 1 voor meetconfiguraties | Energiemonitoring en -meting |
| Kernmateriaal | Korrelgeoriënteerd siliciumstaal | Stabiele magnetische prestaties |
| Beschermingsgraad | IP65 | Buiten en vochtige omgevingen |
| Installatie | Klemontwerp met gespleten kern | Retrofit van bestaand systeem |
| Maatwerk | Verhouding, diafragma, output en nulreeksparameters | Projectspecifieke vereisten |
Omdat de exacte elektrische parameters afhankelijk zijn van het geselecteerde model en de geselecteerde toepassing, moeten kopers de vereiste stroomverhouding, de buitendiameter van de kabel, de secundaire uitgang, de nauwkeurigheidsklasse en de beschermingsvereisten bevestigen voordat ze een bestelling plaatsen.
De combinatie van split-core installatie en milieubescherming maakt de CTHW9 geschikt voor een breed scala aan scenario's voor stroombewaking.
Oudere fabrieken en commerciële gebouwen beschikken mogelijk over functionerende distributiesystemen zonder voldoende sub-metering. Het installeren van extra CT's kan stroomgegevens op circuitniveau leveren zonder uitgebreide aanpassingen aan bestaande kabels.
Productielijnen, luchtcompressoren, nutsapparatuur en andere grote elektrische belastingen kunnen afzonderlijk worden bewaakt. Actuele gegevens kunnen vervolgens energiestatistieken, belastingsanalyses en verbeteringen in de energie-efficiëntie ondersteunen.
Wanneer het apparaat is geconfigureerd als nulsequentie-stroomtransformator, kan het reststroom detecteren en werken met lekbeschermingsapparatuur. Dit maakt het nuttig voor elektrische veiligheidsbewaking.
Brandveilige stroomcircuits vereisen een betrouwbare bewaking van de bedrijfstoestand. CTHW9 kan worden opgenomen in monitoringarchitecturen die stroom en reststroom in relevante distributiecircuits volgen.
Stroomtransformatoren zijn fundamentele sensorcomponenten voor digitale energiesystemen. CTHW9-meetsignalen kunnen worden geïntegreerd met energiemonitoringplatforms en IoT-terminals ter ondersteuning van gegevensverzameling op afstand, trendanalyse en vroege foutdetectie.
De structuur met gesplitste kern is bedoeld om installatie ter plaatse te vereenvoudigen, maar elektrische werkzaamheden moeten altijd worden uitgevoerd door voldoende gekwalificeerd personeel volgens de toepasselijke veiligheidsprocedures.
Een belangrijke veiligheidsvereiste is dat het secundaire circuit van een stroomtransformator niet open mag blijven terwijl het primaire circuit onder spanning staat. Een geïnduceerde hoge spanning kan ernstige veiligheidsrisico's met zich meebrengen. Daarom moeten tijdens de installatie en het onderhoud de juiste CT-kortsluitings- en testprocedures worden gevolgd.
Voor ingenieurs en inkoopteams die leveranciers van huidige transformatoren vergelijken, moeten de volgende factoren worden gecontroleerd voordat een model wordt geselecteerd:
Een professionalChinese fabrikant van huidige transformatorenzou ook technische hulp bij de keuze moeten kunnen bieden in plaats van simpelweg een standaardcomponent te leveren.
Een retrofitproject voor een slim logistiek park in Xiaoshan, Hangzhou, demonstreert de waarde van split-core stroomdetectietechnologie in een operationele faciliteit. De locatie bevatte 172 laagspanningsdistributiecircuits en had jaarlijkse elektriciteitskosten van meer dan RMB 3,2 miljoen. Omdat koudeketenoperaties en geautomatiseerde sortering geen langdurige uitval konden verdragen, waren traditionele retrofitmethoden voor het loskoppelen van kabels onpraktisch.
Het project maakte gebruik van split-core stroomtransformatoren om monitoring op circuitniveau tot stand te brengen zonder de stroom te onderbreken. Het resulterende systeem ondersteunde zonale elektriciteitsboekhouding, waarschuwingen over abnormale belasting en analyse van het energieverbruik.
| Projectfactor | Gerapporteerd resultaat |
|---|---|
| Controlepunten | 172 laagspanningscircuits |
| Gemiddelde installatietijd | Ongeveer 8 minuten per eenheid |
| Kostenreductie bij renovatie | Ongeveer 35% |
| Maandelijkse energiebesparingen | Ongeveer 18.000 kWh |
| Verwachte jaarlijkse besparingen op elektriciteitskosten | Meer dan RMB 200.000 |
| CT-integriteit na retrofit | 100% vanaf juli 2026 |
Het project illustreert een belangrijk principe: voor een bedrijfsfaciliteit is de waarde van een stroomtransformator niet beperkt tot meetnauwkeurigheid. Installatie-efficiëntie, systeemcontinuïteit, aanpassingsvermogen van de ruimte, milieubescherming en compatibiliteit met intelligente monitoringplatforms kunnen allemaal de totale projectwaarde beïnvloeden.
Voor elektrische bewakingsapparatuur is een consistente productiekwaliteit essentieel omdat meetfouten of isolatieproblemen de stroomafwaartse bewakings- en beveiligingsfuncties kunnen beïnvloeden.
Junray elektrisch stelt dat de CTHW9-serie vóór verzending wordt getest, inclusief nauwkeurigheidskalibratie, netfrequentie- en spanningstests en controles van de isolatieprestaties. Het bedrijf biedt ook maatwerk voor stroomverhoudingen, diafragma-afmetingen, uitvoerconfiguraties en nulreeksparameters.
Het product wordt ondersteund door een professioneel technisch team voor modelselectie en technische ondersteuning na verkoop, en de vermelde productgarantie bedraagt één jaar. Deze factoren kunnen met name waardevol zijn voor technische aannemers en distributeurs die stroomtransformatoren kopen voor meerdere projectconfiguraties.
De CTHW9 combineert een vlamvertragende technische kunststof behuizing met vacuüm epoxyharsingoten en een IP65-beschermingsgraad. De afgedichte constructie helpt de interne componenten te beschermen tegen stof, vocht en corrosie bij geschikte buiteninstallaties.
Nee. De gespleten kernstructuur is ontworpen om rond een bestaande laagspanningskabel te klemmen, wat retrofitprojecten waarbij het doorknippen van kabels of langdurige stroomonderbreking ongewenst is, aanzienlijk kan vereenvoudigen.
Afhankelijk van het geselecteerde model en de configuratie is de serie ontworpen voor stroomopnametoepassingen variërend van ongeveer 5A tot 4000A. De juiste verhouding moet worden geselecteerd op basis van de werkelijke circuitvereisten.
Ja. Het product kan worden aangepast als een nulsequentiestroomtransformator voor lekstroomdetectie en kan worden gecombineerd met geschikte lekbeschermings- of brandveiligheidsbewakingsapparatuur.
Meet de werkelijke buitendiameter van de kabel en kies een opening waardoor de kabel goed in de CT past zonder overmatige speling of mechanische interferentie. Voor projectspecifieke selectie raadpleegt u de fabrikant over de kabelafmetingen en huidige eisen.
Ja. Junray Electrical stelt dat stroomverhoudingen, openingsgroottes, uitgangsconfiguraties en nulsequentieparameters kunnen worden aangepast aan de projectvereisten.
DeCTHW9 Waterdichte stroomtransformator voor buitencombineert split-core installatie, symmetrische dubbele schroefvergrendeling, magnetische kerntechnologie met hoge permeabiliteit, IP65-bescherming en flexibele configuratieopties om de praktische uitdagingen van moderne laagspanningsstroommonitoring aan te pakken. Het vermogen om retrofitprojecten te ondersteunen zonder demontage van kabels maakt het vooral relevant voor industriële faciliteiten, commerciële gebouwen, buitendistributiesystemen, energiebeheerprojecten en slimme energietoepassingen.
Voor kopers die op zoek zijn naar een betrouwbaarChinese leverancier, fabrikant of fabriekvoor op maat gemaakte stroomtransformatoroplossingen kan Junray Electrical productselectiebegeleiding en projectgericht maatwerk bieden. Als u een nieuw energiemonitoringsysteem plant of een bestaand distributienetwerk upgradet,neem contact met ons opmet uw huidige verhouding, kabeldiameter, nauwkeurigheidsvereisten, installatieomgeving en toepassingsscenario om een geschikte CTHW9-oplossing en professionele technische ondersteuning te ontvangen.
