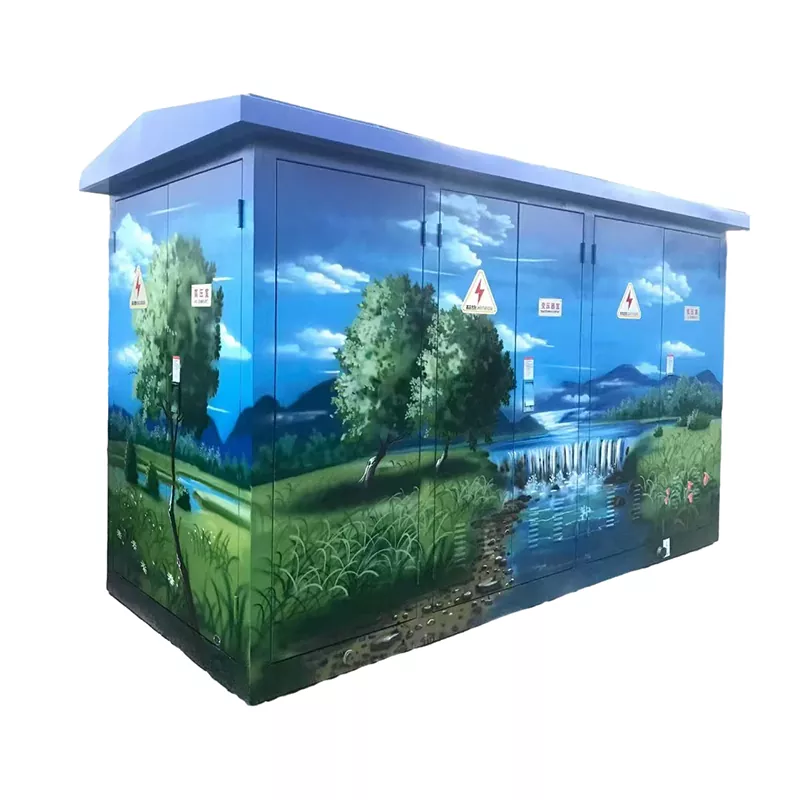

DFW-12 Kabelaftakdoos

Junray Electrical DFW-12 kabelaftakdoos is een compacte, kosteneffectieve oplossing voor het splitsen van een enkele 10 kV-kabel in meerdere takken zonder dat een Ring Main Unit (RMU) nodig is. Ontworpen voor directe installatie buitenshuis, beschikt het over een volledig afgedichte behuizing, IP33/IP54/IP67-beschermingsopties, 304 roestvrijstalen constructie en een anti-verouderingspoedercoating die bestand is tegen blootstelling aan zon en regen. Het ondersteunt 2 tot 6 vestigingen en maakt een snelle plug-and-play-installatie mogelijk zonder gespecialiseerd gereedschap, waardoor zowel de apparatuurkosten als de civieltechnische kosten worden verlaagd. Geschikt voor stedelijke kabelnetwerken, landelijke distributie, fotovoltaïsche bekabeling, bouwplaatsen en industrieparken.

Producteigenschappen

Kabelaftakking: Deze oplossing is ontworpen om een ​​enkele 10 kV-kabel in meerdere aftakkingen te splitsen en maakt het aftappen van kabels mogelijk zonder de noodzaak om een ​​aparte Ring Main Unit (RMU) te bouwen, waardoor deze perfect geschikt is voor kabelgebaseerde stroomdistributienetwerken.

Compacte voetafdruk: Met een extreem compact formaat en minimale ruimtelijke vereisten is de DFW-12 kabelaftakdoos bij uitstek geschikt voor installatie op kleine locaties langs de weg of buiten. Door de noodzaak van een grote installatielocatie te vermijden, worden de kosten voor de aankoop van grond aanzienlijk verlaagd.

Kosteneffectief: deze oplossing biedt lagere kosten dan traditionele Ring-hoofdunits en is zeer economisch voor kabelaftakkingstoepassingen. In plaats van de hoge kosten van de aanschaf van een RMU, volstaat een verdeeldoos, waardoor aanzienlijke kostenbesparingen worden gerealiseerd.

Handige installatie: het installatieproces vergemakkelijkt een snelle implementatie en is zeer handig; Door simpelweg de kabels aan te sluiten, is het apparaat direct klaar voor gebruik. Deze gestroomlijnde installatie vereist minimale tijd en moeite, waardoor het de ideale keuze is voor snelle projecten.

Technische specificaties

Precisie vakmanschapdetails

1. Kabelconnectoren: Gespecialiseerde kabelconnectoren maken betrouwbare verbindingen en aftakkingen mogelijk.

2. Buitenbescherming: IP54-geclassificeerde bescherming zorgt voor water- en stofbestendigheid, waardoor de DFW-12 kabelaftakdoos geschikt is voor buitenomgevingen.

3. Anti-verouderingscoating: Beschikt over een gespecialiseerde poedercoating voor buiten die bestand is tegen veroudering en bestand is tegen blootstelling aan zonlicht en regen zonder dat het materiaal verslechtert.

4. Afgedichte behuizing: Een volledig afgedichte structuur biedt uitgebreide bescherming tegen water en stof, waardoor de interne verbindingen worden beschermd.

5. Ontwerp dat voldoet aan de normen: Ontworpen om te voldoen aan de veiligheidsnormen en tegelijkertijd gemakkelijk onderhoud en inspectie te garanderen.

Toepasselijke scenario's

De DFW-12 kabelaftakdoos vervaardigd door Junray Electrical is geschikt voor:

Stedelijke kabelnetwerken: stedelijke kabelnetwerken en kabelvertakkingen

Landelijke kabelnetwerken: Landelijke kabelnetwerken en kabelvertakkingen

Fotovoltaïsche bekabeling: vertakking voor PV-kabelsystemen

Bouwplaatsbekabeling: Aftakking voor kabelsystemen op de bouwplaats

Bekabeling van industriële parken: vertakkingen voor kabelsystemen voor industriële parken

Kwaliteitsborging

Elke eenheid is vervaardigd in strikte overeenstemming met de nationale normen voor DFW-12 kabelaftakdozen, ondergaat een strenge afdichting en is bestand tegen spanningstests om een ​​stabiele en veilige werking te garanderen. Wij bieden aanpasbare aftakkingsconfiguraties, zodat u een op maat gemaakte aftakdoos kunt inbedrijfstellen die precies is afgestemd op uw specifieke kabelaftakkingsvereisten, zodat deze perfect past bij uw toepassingsbehoeften.

Industrieel parkproject in Nairobi, Kenia

Projectoverzicht

·Projectnaam: Kabeldistributieproject voor een industriepark in Nairobi

·Locatie: Nairobi, Kenia

·Voltooiingsdatum: november 2025

· Projectomvang: 12 ondernemingen binnen het industriepark; 24 kabelaftakdozen

Gebruikte producten

·Model: DFW-12 hoogspanningskabelaftakdoos

·Aantal: 24 stuks

· Configuratie: 1-in-2-uit / 1-in-4-uit; Standaardtype; 304 roestvrij staal

·Certificering: CE-gecertificeerd

·Speciale vereisten: Buiteninstallatie; onderhoudsvrij; geschikt voor de hoge temperatuuromgeving in Afrika

Oplossing

Het industriepark in Kenia had behoefte aan een kabeldistributiesysteem met meerdere aansluitpunten. Gezien de beperkte lokale onderhoudsmogelijkheden was er een grote vraag naar betrouwbaarheid van de apparatuur en lage onderhoudsvereisten. Wij hebben de DFW-12 exportoplossing geleverd:

1. Sterk aanpassingsvermogen aan de omgeving

·IP67-beschermingsgraad en volledig afgedichte structuur; geschikt voor de hete en stoffige omstandigheden in Afrika

·304 roestvrijstalen behuizing met uitstekende corrosieweerstand

·Breed bereik van bedrijfstemperaturen (-40°C tot +60°C); stabiele werking bij hoge temperaturen

· Onderhoudsvrij ontwerp, waardoor de onderhoudskosten aanzienlijk worden verlaagd

2. Eenvoudige installatie

·Compact en lichtgewicht; handig voor transport en installatie

·Plug-in kabelconnectoren zorgen voor een snelle en eenvoudige installatie

·Geen gespecialiseerd gereedschap vereist; de installatie kan worden uitgevoerd door plaatselijke elektriciens

·Elimineert de behoefte aan een speciale schakelruimte, waardoor wordt bespaard op civieltechnische kosten

3. Hoge kosteneffectiviteit

· Betaalbare prijzen; ruim 70% goedkoper dan het bouwen van een schakelruimte

·CE-gecertificeerd, kwaliteitsgarantie

· Volwassen technologie met wijdverbreide wereldwijde toepassing

·Volledige technische documentatie in het Engels

Feedback van klanten

"We hadden een kosteneffectieve en betrouwbare kabeldistributieoplossing nodig voor ons industriepark in Nairobi. De DFW-12 kabelaftakdozen van Junray waren perfect: eenvoudig te installeren, er hoefden geen schakelkamers te worden gebouwd en volledig onderhoudsvrij. Ze draaien nu al vier maanden, zelfs bij warm en stoffig weer, en alles werkt perfect. De prijs is ook zeer concurrerend. Geweldige prijs-kwaliteitverhouding."

—— Operationeel manager, Kenia Industriepark

Casestudy van het retrofitproject

Dit project betreft de ombouw van bovengrondse lijnen naar ondergrondse kabels in een oudere stedelijke woonwijk. Het oorspronkelijke 10 kV-systeem maakte gebruik van kale bovengrondse geleiders; de bedrading was ongeorganiseerd, het uitvalpercentage was hoog en het systeem was zeer gevoelig voor interferentie van bomen en weersomstandigheden, waardoor het niet voldeed aan de vereisten voor capaciteitsuitbreiding en veilige stroomvoorziening in het gebied. Bij de renovatie worden alle bovenleidingen vervangen door ondergrondse kabels. Bij belastingsknooppunten is hoogspanningsschakelapparatuur vereist om het aftakken van kabels, de onderlinge verbinding van ringnetwerken en het segmenteren/isoleren van fouten te vergemakkelijken.

Het projectgebied omvat meerdere hoge woongebouwen, commerciële voorzieningen en openbare verlichtingssystemen, gekenmerkt door geconcentreerde belastingen en strenge eisen voor de betrouwbaarheid van de stroomvoorziening. Vanwege smalle wegen en dichte beplanting is de locatie ongeschikt voor grootschalige schakelstations of overdekte hoogspanningsschakelruimten; Daarom werd er gekozen voor volledig geïsoleerde kabelaftakdozen DFW-12 voor gebruik als knooppuntdistributieapparatuur.

Problemen voorafgaand aan de retrofit

De oorspronkelijke bovenleidingen waren slecht geïsoleerd, waardoor ze tijdens onweer gevoelig waren voor struikelen en kortsluiting, wat resulteerde in een hoog jaarlijks uitvalpercentage.

Aftakkingen van bovengrondse lijnen kwamen bloot te liggen, wat na verloop van tijd tot oxidatie en oververhitting leidde, wat veiligheidsrisico's met zich meebracht.

Er waren geen segmentatie- of isolatieknooppunten; een éénpuntsfout veroorzaakte stroomuitval over het gehele lijnvak, met als gevolg een grote omvang van de dienstonderbreking.

Het uitbreiden van de lijncapaciteit was moeilijk, waardoor het onmogelijk werd om aan de groeiende vraag naar laadvermogen van nieuwe EV-laadstations, liften en verlichtingssystemen te voldoen.

Bovengrondse lijnen deden afbreuk aan het stedelijke uiterlijk en voldeden niet aan de normen voor stedelijke ondergrond en landschapsverbetering.

Apparatuurconfiguratieplan

Op basis van de knooppuntindeling en de stroomdistributiecapaciteit van de locatie werden op meerdere locaties langs de lijn DFW-12 10kV kabelaftakdozen voor buitengebruik geïnstalleerd. Deze units zijn voorzien van SF6-lastscheidingsschakelaars, ondersteuningsringnetwerkconfiguraties en foutsegmentatie/-isolatie, hebben een nominale stroom van 630 A en zijn volledig geïsoleerde, volledig afgedichte apparaten voor gebruik buitenshuis. Belangrijkste specificaties:

Model: DFW-12 Hoogspanningskabelaftakdoos voor buiten

Nominale spanning: 12 kV (voor 10 kV-distributienetwerken)

Nominale stroom: 630A

Structuur: Volledig geïsoleerde, volledig gesloten, onderhoudsvrije, staande buitenunit

Functionele kenmerken: Ringnetwerkinterconnectie, kabelvertakking, foutsegmentatie en -isolatie, live-lijnindicatie, foutindicatie

Beschermingsgraad: IP44 (geschikt voor buitenomgevingen met regen, sneeuw, condensatie en stof); Kabelingang/uitgang: Vertakking van meerdere circuits om te voldoen aan lokale kabelwisselbehoeften

Installatie- en toepassingsscenario's

De unit wordt geïnstalleerd in beschikbare groene ruimten langs woonwegen; er zijn geen speciale woningen of uitgebreide civieltechnische funderingen nodig, wat resulteert in een kleine footprint en een korte bouwperiode. De DFW-12 aftakdoos segmenteert de hoofdkabel en leidt de stroom naar individuele gebouwverdeelruimtes en box-type substations, waardoor een ringnetwerk-voedingsstructuur ontstaat die "foutsegmentatie zonder wederzijdse interferentie" mogelijk maakt.

Operationele resultaten na retrofitting

Aanzienlijk verbeterde betrouwbaarheid van de stroomvoorziening: elimineert storingen in de bovenleiding; er vindt geen struikeling plaats tijdens onweersseizoenen; Het aantal lijnfouten daalt met ruim 95%.

Beheersbare foutomvang: Door gebruik te maken van de segmentatie- en isolatiemogelijkheden van de aftakdoos, isoleert een single-point-fout alleen de getroffen sectie, terwijl de stroom naar andere gebieden behouden blijft, waardoor de omvang van storingen drastisch wordt verminderd.

Veilige en stabiele werking: De volledig geïsoleerde, afgedichte structuur elimineert problemen zoals oxidatie, oververhitting of lekkage bij blootliggende verbindingen; het biedt buitenbestendigheid tegen corrosie en condensatie, waardoor een langdurige, onderhoudsvrije werking wordt gegarandeerd.

Flexibele capaciteitsuitbreiding: het ontwerp met meerdere circuits maakt de directe aansluiting van nieuwe belastingen, EV-laadstations of extra stroomvereisten op de aftakdoos mogelijk, waardoor er geen uitgebreide graafwerkzaamheden of herbedrading nodig zijn.

Nette en ordelijke stedelijke uitstraling: Alle kabels worden ondergronds geplaatst, waardoor rommelige bovenleidingen worden geëlimineerd en wordt voldaan aan de eisen voor de standaardisatie en esthetische verbetering van stedelijke distributienetwerken.

De DFW-12 kabelaftakdoos voor buiten is de voorkeurskeuze voor het omzetten van stedelijke 10kV-distributienetwerken naar ondergrondse bekabeling, het upgraden van oudere woonwijken en het beheren van de belastingverdeling over districten. Vergeleken met traditionele schakelstations en hoogspanningsschakelapparatuur heeft deze oplossing een compacte footprint, lagere kosten, snelle installatie en een onderhoudsvrij ontwerp, terwijl hij robuuste ringnetwerkmogelijkheden biedt. Het is bij uitstek geschikt voor krappe stedelijke ruimtes, woonwijken, commerciële wijken en industrieparken, waardoor de betrouwbaarheid van de stroomdistributie effectief wordt verbeterd en de bediening en het onderhoud worden vereenvoudigd.
