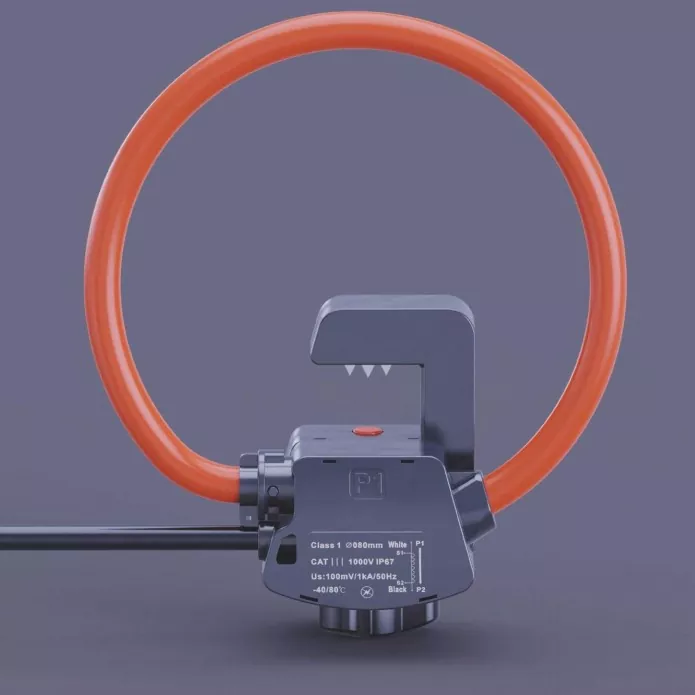

De spoelstroomtransformator van het Busbar-type is gemaakt van weerbestendige, flexibele isolatiematerialen en een versterkte, waterdichte behuizing van industriële kwaliteit en is geschikt voor veeleisende omgevingen zoals buitenverdeelkasten, fotovoltaïsche installaties, EV-laadstations en gemeentelijke elektriciteitsinfrastructuur buitenshuis. Het ondersteunt toepassingen zoals monitoring van buitenstroom, analyse van energieverbruik en beoordeling van de stroomkwaliteit.
Toonaangevende nauwkeurigheid: nauwkeurigheid van klasse 0,5 met minimale positiefout en lage gevoeligheid voor externe elektrische velden; beschikbaar in gevoeligheden van 22,5 mV/kA, 50 mV/kA en 100 mV/kA.
IP67 volledig afgedicht, water- en stofdicht: professionele afdichting bij de behuizing en kabeluitgangen beschermt tegen regen, condensatie en binnendringen van stof. Het is ideaal voor veeleisende omgevingen, zoals locaties in de open lucht, ondergrondse nutstunnels en vochtige werkplaatsen, en zorgt ervoor dat er geen water binnendringt of dat er kortsluiting ontstaat bij langdurig gebruik buitenshuis.
Industrieel ontwerp voor hoge temperaturen: Werkt betrouwbaar binnen een bereik van -40°C tot +80°C. De spoelstroomtransformator van het Busbar-type is gebouwd met materialen en processen die bestand zijn tegen extreme temperaturen en behoudt stabiele prestaties en meetnauwkeurigheid ondanks aanzienlijke schommelingen in de omgevingstemperatuur, of het nu in de vrieskou van het noorden is of in de hete, vochtige omstandigheden van het zuiden.
Gesplitste kernstructuur voor snelle installatie onder spanning: het ontwerp met kliksluiting maakt installatie door één persoon op locatie mogelijk zonder de bestaande bedrading aan te passen of stroomuitval te vereisen. Het is bijzonder geschikt voor het upgraden van verouderde buitendistributieapparatuur, waardoor de projecttermijnen worden verkort en de bouwkosten worden verlaagd.
Flexibele spoel voor complexe installatiescenario's: Het spoellichaam biedt enige flexibiliteit, waardoor het rond ronde kabels, rechthoekige rails en onregelmatige geleiders past. Het is ideaal voor compacte kastruimtes en dichte bedradingsschema's, waardoor de installatiebeperkingen die gepaard gaan met traditionele starre stroomtransformatoren worden overwonnen.
PV-systemen voor buiten: stroombewaking aan de AC/DC-zijde van PV-combineerboxen, stringomvormers en substations van het buitenboxtype.
Nieuwe energielaadpalen: stroomdetectie en -meting voor DC/AC-laadpalen buiten en distributiecircuits voor laadstations.
Gemeentelijke buitenstroomdistributie: online monitoring voor straatverlichtingskasten, buitenringhoofdunits (RMU's) en stroomdistributiesystemen in ondergrondse nutstunnels.
Industriële buitenapparatuur: bedrijfsstroombewaking en vroegtijdige waarschuwing bij storingen voor buitenventilatoren, waterpompen en compressoren in industriële zones.
Energieopslagstations: Laad-/ontlaadstroomregistratie voor energieopslagkasten en batterijclusters voor buiten.
Field Power O&M: draagbare meting voor tijdelijke inspecties, probleemoplossing en belastingtests op buitenlijnen.
Vochtige/corrosieve omgevingen: stroomdetectie voor stroomdistributieapparatuur bij waterwerken, rioolwaterzuiveringsinstallaties en kustfaciliteiten.
Projectnaam: Upgrade en retrofit van de statusbewaking van laagspanningsstroomdistributie voor het elektriciteitscompartiment van de ondergrondse nutstunnel Sangtiandao, Suzhou Industrial Park.
Projectlocatie: Ondergrondse nutstunnel binnen de Sangtiandao Science & Technology Innovation Belt, Suzhou Industrial Park, provincie Jiangsu.
Voltooiingsdatum retrofit: mei 2024.
Gebruikt product: φ80 mm IP67 flexibele Rogowski-spoel met gespleten kern bij grote temperaturen.
De ondergrondse nutstunnel Sangtiandao is een belangrijk gemeentelijk infrastructuurproject in het Suzhou Industrial Park. De tunnel beslaat ongeveer 8,6 kilometer en herbergt afzonderlijke compartimenten voor elektriciteitsbedrijven, algemene voorzieningen en gasleidingen. Het energievoorzieningscompartiment levert elektriciteit aan kritieke systemen, waaronder verlichting, ventilatie, brandbeveiliging, omgevingsmonitoring en noodevacuatie, en classificeert het als een "niveau 1-belasting" met extreem hoge eisen aan de betrouwbaarheid van de stroomvoorziening.
De ondergrondse omgeving in de tunnel handhaaft het hele jaar door een relatieve vochtigheid van meer dan 92%, waarbij tijdens het regenseizoen plaatselijke wateraccumulatie op korte termijn optreedt. De oorspronkelijke stroomtransformatoren (beschermingsgraad IP40) waren al drie jaar in bedrijf; Gedurende deze tijd hadden twaalf eenheden last van terminale corrosie en verminderde isolatieweerstand, terwijl twee eenheden te maken kregen met signaalverwervingsafwijkingen als gevolg van condensatie en binnendringend water, wat ernstige veiligheidsrisico's met zich meebracht. Bovendien waren langdurige stroomuitval voor de retrofit vanwege de hoge belastingsclassificatie niet haalbaar, waardoor traditionele installatiemethoden voor stroomtransformatoren moeilijk te implementeren waren. Na een uitgebreide evaluatie werd bij het project gekozen voor een flexibele, split-core Rogowski-spoel met IP67-classificatie als kernstroomdetecterende component, waardoor een upgrade van het monitoringsysteem voor alle circuits mogelijk is zonder dat er stroomuitval nodig is.
Hoge luchtvochtigheid, watergevoelige ondergrondse omgeving; standaarduitrusting ontbeert adequate bescherming. De ondergrondse nutstunnel is een besloten ruimte die wordt gekenmerkt door een hoge luchtvochtigheid en ernstige condensatie, waarbij laaggelegen delen gevoelig zijn voor tijdelijke waterophoping tijdens het regenseizoen. Standaard stroomtransformatoren (CT's) bieden doorgaans alleen IP40-bescherming; hun slechte afdichting zorgt ervoor dat vocht en waterdamp de behuizing kunnen binnendringen, wat leidt tot wikkelingscorrosie, verslechtering van de isolatie en signaaldrift. Met een gemiddelde levensduur van minder dan drie jaar drijven frequente vervangingen de kosten op en introduceren ze het risico op stroomuitval.
Tier-1-beperkingen voor de stroomvoorziening; nalevingsproblemen met betrekking tot op storingen gebaseerde retrofitting. De stroomvoorziening in het elektrische compartiment van de nutstunnel ondersteunt kritische veiligheidssystemen, zoals brandbestrijding, ventilatie en bewaking, en classificeert deze als een Tier-1-belasting waarbij onderhoudsgerelateerde storingen verboden zijn, behalve in extreme noodsituaties. Traditionele CT's met vaste kern vereisen het doorknippen van kabels of het demonteren van rails tijdens de installatie, wat in strijd is met de operationele managementnormen en aanzienlijke veiligheidsrisico's met zich meebrengt; Bijgevolg slagen dergelijke voorstellen er niet in om vanaf het begin goedkeuring te verkrijgen.
Krappe ruimte en dichte bekabeling; installatieproblemen met starre CT's. Kabelgoten in het elektrische compartiment zijn strak gerangschikt, met doorgangen van minder dan een meter breed. Stroomkabels met een grote doorsnede hebben een grote buigradius, waardoor er onvoldoende werkruimte overblijft voor stijve split-core CT's; installatie is vrijwel onmogelijk voor circuits die zich op hoeken bevinden of met gestapelde bekabeling. Het reorganiseren van de kabels zou zowel de werklast als de veiligheidsrisico’s exponentieel vergroten.
Hoge handmatige inspectiekosten; aanzienlijke vertragingen bij het opsporen en oplossen van fouten. Nutstunnels bestrijken grote afstanden met wijd verspreide meetpunten; één inspectieronde vergt ruim vier uur. Gevaren zoals abnormale stromen of overbelasting van het circuit worden alleen gedetecteerd tijdens maandelijkse inspecties, wat resulteert in vertraagde reacties. Incidenten uit het verleden waren onder meer onopgemerkte overbelasting van het circuit en oververhitting, waardoor de veroudering van de kabelisolatie werd versneld. III. Apparatuurconfiguratie en systeemontwerp
Om te voldoen aan de kernvereisten van ondergrondse nutstunnels – met name een hoge luchtvochtigheid/stilstaand water, geen stroomonderbreking, besloten ruimtes en O&M op afstand – maakt het project gebruik van φ80 mm IP67-geclassificeerde, split-core flexibele Rogowski-spoelen voor brede temperaturen, gecombineerd met waterdichte data-acquisitieterminals. Gegevens worden via het ringnetwerk van de tunnel naar een oppervlaktebewakingscentrum verzonden, waardoor realtime, online monitoring van de stroom over alle circuits mogelijk is.
IP67 volledig afgedichte bescherming; lost effectief problemen met het binnendringen van vocht en water op. De behuizing van de apparatuur maakt gebruik van ultrasoon lassen voor afdichting, met versterkte waterdichtheid bij kabeluitgangen, waardoor een algemene IP67-classificatie wordt bereikt. Dit zorgt voor een stabiele werking in omgevingen met 100% relatieve vochtigheid en condensatie, maar ook tijdens korte perioden van onderdompeling in stilstaand water. Na de implementatie doorstond het systeem het "Meiyu"-seizoen (pruimenregen) van Suzhou in 2024 en de stortregens in de zomer; Ondanks herhaalde wateraccumulatie in laaggelegen tunnelsecties ondervond geen van de apparaten het binnendringen van water, corrosie of signaalafwijkingen.
Live-installatie garandeert geen stroomonderbreking en veiligheid voor kritische belastingen. Alle 64 eenheden werden geïnstalleerd en in bedrijf gesteld terwijl het systeem onder spanning bleef. De constructie heeft de stroomtoevoer naar het elektrische compartiment niet onderbroken en de werking van veiligheidssystemen zoals brandbestrijding, ventilatie en monitoring niet beïnvloed. Dit voldoet volledig aan de managementnormen voor kritieke belasting van nutstunnels en elimineert tegelijkertijd de veiligheids- en nalevingsrisico's die gepaard gaan met stroomuitval.
Flexibele structuur past zich aan kleine ruimtes aan; de installatie-efficiëntie verdubbelde. De flexibele spoelen kunnen eenvoudig worden gebogen, waardoor een eenvoudige wikkelinstallatie mogelijk is, zelfs in smalle doorgangen en dicht opeengepakte kabelgoten. De gemiddelde installatietijd per eenheid bedraagt slechts 5 minuten, meer dan twee keer zo efficiënt als het installeren van traditionele starre stroomtransformatoren. Alle 64 eenheden werden in slechts drie dagen geïnstalleerd, waardoor de tijd die werd besteed aan het werken in besloten ondergrondse ruimtes aanzienlijk werd verkort en de veiligheidsrisico's voor de bouw werden verlaagd.
Stabiele prestaties bij brede temperaturen zonder drift; zeer aanpasbaar aan ondergrondse omgevingen. Door gebruik te maken van wikkelingen en afdichtingstechnologie die bestand zijn tegen hoge en lage temperaturen, behoudt het systeem meetnauwkeurigheid van klasse 1 in de voortdurend koele, vochtige ondergrondse omgeving. Het vertoont geen thermische drift of magnetische hysteresis en biedt gegevensstabiliteit die veel beter is dan die van conventionele transformatoren. Monitoring op afstand vervangt handmatige inspecties, waardoor de O&M-kosten aanzienlijk worden verlaagd. Actuele gegevens worden in realtime geüpload naar een monitoringcentrum op de grond, waardoor O&M-personeel de bedrijfsstatus van volledige circuits kan volgen zonder de nutstunnel te betreden, terwijl automatische pop-upwaarschuwingen hen op de hoogte stellen van afwijkingen. De frequentie van tunnelinspecties is gedaald van twee keer per maand naar één keer per kwartaal, de O&M-arbeidskosten zijn met 60% gedaald en de gemiddelde responstijd bij storingen is teruggebracht van twee uur naar vijf minuten.
Geen apparatuurstoringen en conforme beveiligingsmogelijkheden. Vanaf januari 2025 hebben 64 eenheden acht maanden lang stabiel gefunctioneerd. Na verschillende milieu-uitdagingen te hebben doorstaan – waaronder condensatie tijdens het regenseizoen, waterophoping door zware stormen en lage wintertemperaturen – zijn er geen gevallen geweest van binnendringend water, corrosie of signaalafwijking. Het integriteitspercentage van de apparatuur bedraagt 100% en de verwachte levensduur bedraagt meer dan acht jaar, wat ruimschoots de driejarige gemiddelde levensduur van de originele apparatuur overtreft.
Geen stroomuitval, geen risico en succesvolle acceptatie van compliance. De installatie werd voltooid zonder enige stroomstoring of impact op de veilige werking van de nutstunnel. Het project slaagde bij de eerste poging voor de gespecialiseerde acceptatie-inspectie door de beheersautoriteit voor nutstunnels van het Suzhou Industrial Park en werd een modelproject voor de intelligente energiedistributie-renovatie van ondergrondse nutstunnels in het park.
Aanzienlijk verbeterde O&M-efficiëntie en proactieve omgang met veiligheidsrisico's. Real-time monitoring op afstand maakt automatische vroegtijdige waarschuwingen mogelijk voor afwijkingen zoals overbelasting, onderstroomomstandigheden en driefasige onevenwichtigheden. Sinds de inbedrijfstelling zijn drie gevallen van slecht contact met de circuitaansluitingen geïdentificeerd en verholpen voordat dit tot storingen escaleerde, waardoor veiligheidsincidenten zoals oververhitting van kabels en schade aan de isolatie effectief werden voorkomen.
Lagere totale levenscycluskosten. Hoewel de aanschafkosten per eenheid iets hoger zijn dan die van standaard stroomtransformatoren, zijn de totale levenscycluskosten van het project 45% lager dan die van traditionele oplossingen – dankzij een langere levensduur, lagere O&M- en vervangingskosten en het voordeel van een installatie zonder uitval – wat aanzienlijke economische voordelen aantoont.
De IP67-spoelstroomtransformator van het railtype is bij uitstek geschikt voor gespecialiseerde energiedistributieomgevingen, zoals ondergrondse nutstunnels, afvalwaterzuiveringsinstallaties en ondergrondse onderstations, die worden gekenmerkt door een hoge luchtvochtigheid, een risico op waterophoping en besloten ruimtes. Het lost fundamenteel drie belangrijke pijnpunten in de sector op die verband houden met traditionele transformatoren: onvoldoende bescherming, de noodzaak van stroomuitval tijdens de installatie en ruimtebeperkingen. Door de online monitoring-upgrade van stroomdistributiesystemen mogelijk te maken met minimale installatiekosten en verwaarloosbare operationele verstoringen, dient het als een zeer betrouwbare oplossing voor de intelligente aanpassing van stroomdistributie in ondergrondse gemeentelijke infrastructuur en vochtige industriële omgevingen.
