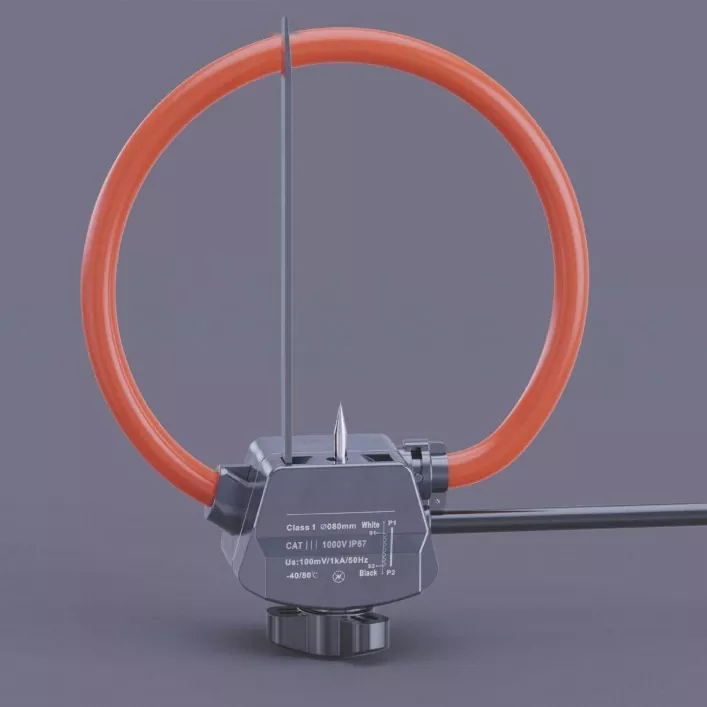

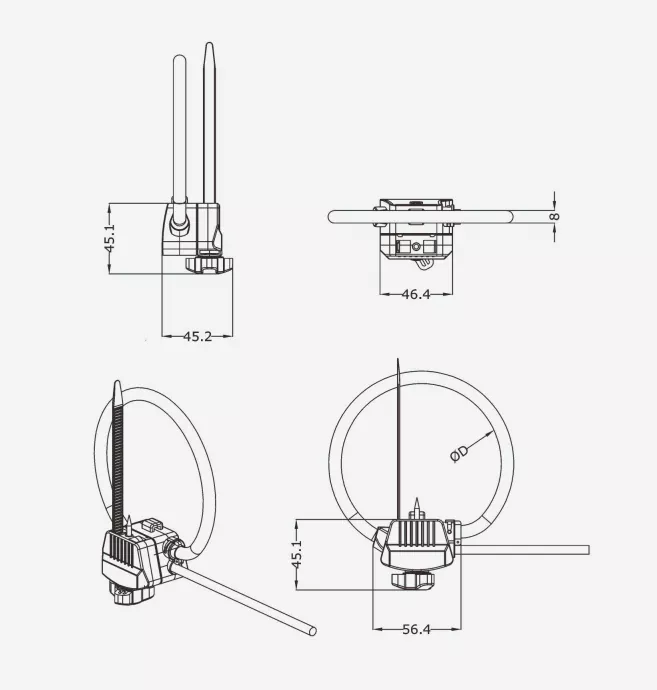

Het apparaat heeft een stof- en waterdichte classificatie IP67 en ondersteunt werking over een breed temperatuurbereik van -40°C tot +80°C. Dankzij het snap-lock split-core-ontwerp is een conforme live-installatie mogelijk door gecertificeerde elektriciens in laagspanningsscenario's, zonder dat er kabels moeten worden doorgesneden of stroomuitval nodig is. Kabel-type doorsteekstroomtransformator lost effectief de pijnpunten op van moeilijke stroomvoorziening en hoge bedradingskosten die gepaard gaan met bovengrondse lijnen, fotovoltaïsche installaties, laadstations en gemeentelijke straatverlichting, en biedt een kosteneffectieve oplossing voor gedistribueerde stroommonitoring, statistieken over energieverbruik en belastingmonitoring.
Doordringende zelfvoeding (geen externe voeding vereist): integreert een isolatie-doordringende stroomafzuigstructuur om bedrijfsstroom rechtstreeks van de doelstroomkabel af te leiden. Het elimineert de noodzaak voor extra stroomkabels of externe adapters, waardoor de bedradings- en installatiekosten voor verspreide buitenlocaties aanzienlijk worden verlaagd, waardoor het ideaal is voor veldbewakingslocaties zonder bestaande stroominfrastructuur.
Flexibele spoel met gespleten kern (snelle installatie zonder stroomonderbreking): Maakt gebruik van een Rogowski-spoelontwerp met kliksluiting, waarvoor geen demontage van de rail of het doorknippen van kabels nodig is, waardoor installatie door één persoon ter plaatse mogelijk is. In live-werkscenario's met laagspanning kan het worden geïnstalleerd zonder de stroomvoorziening te onderbreken, waardoor de bouwtijd wordt verkort en verliezen als gevolg van downtime of stroomuitval worden vermeden.
Volledig afgedichte IP67-bescherming (weersbestendigheid bij hoge temperaturen): De behuizing, doorsteekcomponenten en kabeluitgangen ondergaan een professionele waterdichte afdichting, waardoor een IP67-classificatie wordt bereikt voor stof- en waterbestendigheid tegen regen, condensatie en binnendringend stof. Met een bedrijfstemperatuurbereik van -40°C tot +80°C is hij geschikt voor ruwe buitenomgevingen, waaronder de vrieskou in het noorden, de hoge hitte en vochtigheid in het zuiden, en kustgebieden met zoutnevel. Isolatie-doordringend afdichtingsontwerp: geen kabelschade of elektrische lekkage. De prikelektroden zijn gemaakt van roestbestendig vertind koper; de punten doorboren nauwkeurig de isolatielaag zonder de geleiderkern te beschadigen. Een waterdichte pakking op het doorsteekpunt wordt bij installatie automatisch samengedrukt en afgedicht, waardoor verslechtering van de isolatie en lekkagerisico's als gevolg van het binnendringen van regenwater worden voorkomen.
Buitenluchtdistributielijnen: belastingbewaking en vroegtijdige waarschuwing bij storingen voor bovengrondse kabels in de stad en op het platteland; monitoringscenario's met verspreide locaties en zonder bestaande stroomvoorziening.
Gedistribueerde PV-systemen: stroombewaking voor PV-strings, combineerboxen voor buiten en stringomvormers; retrofitting voor gedistribueerde PV op bergachtig terrein of op daken.
Nieuwe energielaadpalen: stroommeting aan de ingangszijde en laadbelastingmonitoring voor laadpalen buiten; scenario's met openluchtstations zonder extra voedingsbedrading.
Distributie van gemeentelijke straatverlichting: actuele monitoring- en energieverbruikstatistieken voor straatverlichtings- en landschapsverlichtingscircuits; achteraf inbouwen van op palen gemonteerde buitenapparatuur.
Buitenringhoofdunits (RMU) / box-type onderstations: stroombewaking van aftakcircuits voor distributieapparatuur buitenshuis; het achteraf aanpassen van bestaande units zonder stroomuitval of herbedrading.
Tijdelijke veldstroomvoorziening: Stroombewaking voor tijdelijke bouwplaatsstroom of noodaggregaten; scenario's waarbij een vaste stroomvoorzieningsinfrastructuur ontbreekt.
Distributie van ondergrondse nutstunnels: Bewaking van distributiecircuits in vochtige, afgesloten tunnels; hoge beschermingsgraad geschikt voor zware omstandigheden.
Verificatie van veiligheidskwalificatie
De installatie moet worden uitgevoerd door een gecertificeerde elektricien, met strikte naleving van de lokale elektrische veiligheidsvoorschriften. Voor hoogspanningslijnen moeten de procedures voor stroomonderbreking, spanningsverificatie en aarding worden gevolgd. Voor werken onder spanning onder spanning is volledige isolatiebescherming vereist en als er alleen wordt gewerkt, moet er een veiligheidsmonitor aanwezig zijn.
Selectie van installatiepunt
Kies een locatie waar de kabel recht is, de isolatielaag intact is en er geen verbindingen of schade zijn; vermijd kabelbochten, splitsingen of gebieden met externe slijtage. Controleer of de buitendiameter van de kabel compatibel is met het doorsteekmechanisme en de spoelgrootte van het apparaat.
Het apparaat openen
Druk op de vergrendeling van de behuizing om de twee uiteinden van de flexibele spoel van elkaar te scheiden en laat tegelijkertijd het vergrendelingsmechanisme van de doorsteekelektroden los, ter voorbereiding op het vastklemmen van het apparaat op de doelkabel. Kabelinvoer en doorsteekverbinding

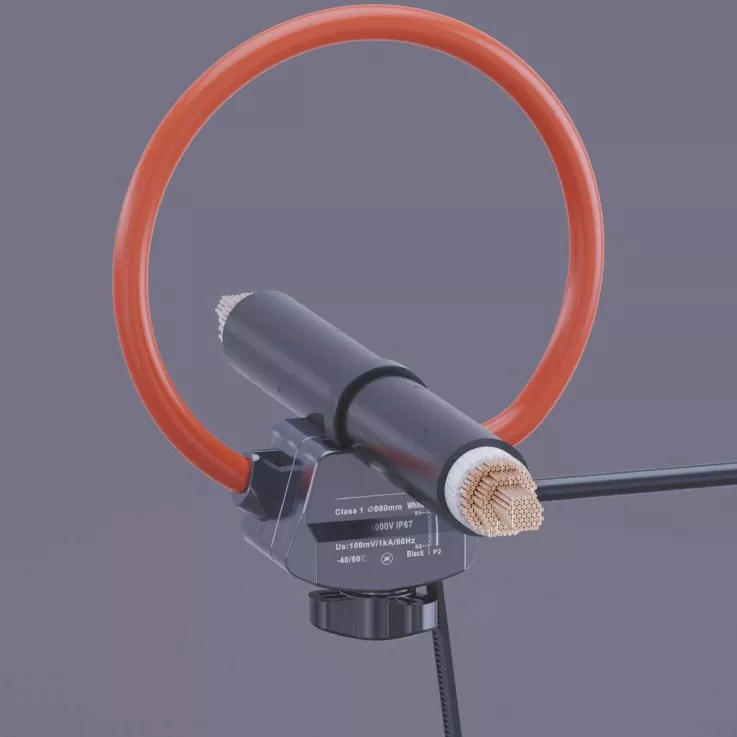

Plaats de te meten kabel in het midden van de spoel en lijn deze uit met de doorsteekelektrodepunten. Oefen gelijkmatige druk uit om het mechanisme te sluiten en te vergrendelen, waarbij u ervoor zorgt dat de doorsteekelektroden soepel de kabelisolatie binnendringen om betrouwbaar contact met de interne geleider tot stand te brengen. Controleer of de grendel volledig vastzit en er geen speling is.
Afdichten en beveiligen
Controleer de afdichtingspakking op het doorsteekpunt om er zeker van te zijn dat deze volledig is samengedrukt, zonder gekrulde randen of gaten. Pas het spoellichaam zo aan dat er geen sprake is van draaien of overlappen, en dat het goed tegen de kabel aansluit. Gebruik indien nodig isolerende kabelbinders om het apparaat verder vast te zetten en beweging of verschuiven te voorkomen.
Bedrading en functionele verificatie
Sluit de uitgangskabel aan op de data-acquisitieterminal of de bijpassende integrator. Controleer na het inschakelen of de signaaluitvoer normaal is, de huidige waarde overeenkomt met de werkelijke belasting en er geen abnormale alarmen of fluctuaties zijn.
Vraag: Zal de doorsteekverbinding de kabelisolatie beschadigen en stroomlekken veroorzaken?
A: Nee. Het product wordt geleverd met een speciale waterdichte afdichting; na installatie wordt de pakking stevig tegen de kabelmantel gedrukt, waardoor extern vocht wordt buitengesloten. De doorsteekelektroden en behuizing zijn voorzien van een ontwerp met dubbele isolatie, waardoor er bij een juiste installatie geen lekkage of verslechtering van de isolatie optreedt en wordt voldaan aan de veiligheidsnormen voor stroomdistributie buitenshuis.
Vraag: Heeft deze doorsteekstroomtransformator van het kabeltype een externe voeding nodig?
A: Nee. Het beschikt over een geïntegreerde, zelfvoedende module die de bedrijfsstroom rechtstreeks uit de gemeten voedingskabel haalt, waardoor er geen extra voedingsbedrading nodig is, waardoor het ideaal is voor het monitoren van retrofits op verspreide buitenlocaties.
Vraag: Is er een stroomstoring nodig voor de installatie?
A: Voor laagspanningstoepassingen (1000 V en lager) kan de installatie worden uitgevoerd op stroomvoerende leidingen door gecertificeerde elektriciens met gebruikmaking van de juiste isolatiebescherming; voor hoogspanningslijnen moeten strikte uitschakelprocedures worden gevolgd. Door de gespleten kern en de doorsteekstructuur is het niet meer nodig om de kabel door te snijden, waardoor de uitvaltijd tijdens de installatie aanzienlijk wordt verminderd.
Vraag: Wat is het garantiebeleid?
A: Het product wordt geleverd met een garantie van één jaar die de gehele unit dekt onder normale installatie- en gebruiksomstandigheden (met uitzondering van door de mens veroorzaakte schade). Voor bulkprojecten kan worden onderhandeld over garantieverlengingen en er wordt levenslange technische ondersteuning en reparatieservices geboden.
Projectnaam: Retrofit voor online monitoring van verzamellijnen bij een bergachtige PV-energiecentrale van 100 MW (Shapotou District, Zhongwei City, Ningxia)
Projectlocatie: PV-industriepark, Shapotou-district, Zhongwei-stad, autonome regio Ningxia Hui
Voltooiingsdatum retrofit: april 2025
Gebruikt product: φ80 mm flexibele Rogowski-spoel met isolatiedoorborende voeding (IP67, breed temperatuurbereik)
Deze bergachtige PV-energiecentrale heeft een totaal geïnstalleerd vermogen van 100 MW, met acht 35 kV box-type step-up substations en 36 PV-sub-array verzamelcircuits; De centrale werd officieel aangesloten op het elektriciteitsnet en in 2019 in gebruik genomen. De centrale, gelegen aan de rand van de Tenggerwoestijn, heeft te maken met barre omgevingsomstandigheden: extreme zomertemperaturen bereiken 42°C, terwijl de minimumtemperaturen in de winter dalen tot -28°C. De site ervaart het hele jaar door sterke wind, opwaaiend zand en intense UV-straling. Bovendien zijn de subarraylocaties verspreid over golvend terrein, waardoor operaties, onderhoud en inspecties moeilijk zijn en een grote straal bestrijken.
Het oorspronkelijke stroomdistributiesysteem omvatte alleen hoofdmeetapparatuur aan de hoogspanningszijde van de box-type onderstations, zonder stroommonitoring op de laagspanningsverzamellijnen. Bijgevolg konden vertakkingsfouten en afwijkingen in de string-mismatch niet snel worden gelokaliseerd. Bovendien vereisten traditionele retrofitoplossingen voor stroomtransformatoren stroomuitval, het loskoppelen van kabels en het leggen van voedingskabels over grote gebieden, wat resulteerde in hoge bouwkosten en aanzienlijke verliezen op het gebied van energieopwekking. Uiteindelijk heeft de fabriek gekozen voor flexibele Rogowski-spoelen met isolatie-doordringende stroomvoorzieningstechnologie als kerncomponenten voor stroomdetectie, waardoor de implementatie van monitoring in alle vestigingen mogelijk is zonder stroomuitval.
Aanzienlijke verliezen als gevolg van op uitval gebaseerde aanpassingen hadden een directe impact op de inkomsten uit energieopwekking. De verzamellijnen maakten gebruik van gepantserde stroomkabels met een grote doorsnede; Voor het installeren van traditionele, starre stroomtransformatoren van het raamtype zou het nodig zijn geweest de kabels door te snijden en de stroom uit te schakelen. Een uitval van een enkel circuit van acht uur resulteerde in een verlies van ongeveer 12.000 kWh aan opwekking, met een geschat totaal verlies van meer dan 400.000 kWh voor de hele installatie. Bovendien omvatte het proces complexe goedkeuringsprocedures voor netuitval, wat leidde tot een lange projectimplementatiecyclus. Verspreide bergachtige locaties en hoge bekabelingskosten: Zesendertig meetpunten zijn verspreid over een bergachtig gebied van 12 vierkante kilometer dat wordt gekenmerkt door aanzienlijke afstanden tussen locaties en ruig terrein. Het installeren van 220V-stroomkabels voor elk punt zou kosten met zich meebrengen die hoger zijn dan 300.000 RMB voor materiaal en installatie. Bovendien verouderen buitenkabels die worden blootgesteld aan intense UV-straling snel en lijden ze aan hoge uitvalpercentages, waardoor het daaropvolgende onderhoud en de vervanging moeilijk en duur worden.
Zware omgevingsomstandigheden en onvoldoende weersbestendigheid in standaardapparatuur: De lokale temperatuurschommelingen overdag overschrijden vaak de 30°C; De combinatie van ijskoude winters, verzengende zomers, harde wind en intense UV-straling zorgt ervoor dat standaard stroomtransformatoren met plastic behuizing last krijgen van scheuren in de behuizing, defecte afdichtingen (wat leidt tot het binnendringen van water) en meetafwijkingen. Hun korte levensduur en de noodzaak van frequente vervanging maken ze ongeschikt voor de operationele eisen op lange termijn van fotovoltaïsche (PV) installaties in noordwestelijke woestijngebieden.
Zware, omvangrijke kabels en krappe lay-outs beperken de installatie van starre transformatoren: Verzamellijnen bestaan uit meeraderige kabels met grote doorsnede en grote buigradiussen. Door de krappe kabelgeleiding binnen kabelgoten is er onvoldoende ruimte om starre, split-core transformatoren te bedienen. Bovendien is het installeren van standaard stijve transformatoren rond de kabels voor circuits met een onregelmatige lay-out in bergachtige bochten fysiek onmogelijk, waardoor het retrofitproject vastloopt.
Om te voldoen aan de kernvereisten voor PV-installaties in de bergen – met name nul downtime, geen externe bekabeling, extreme weerbestendigheid en aanpasbaarheid aan complexe installatiescenario’s – maakt het project gebruik van φ80 mm flexibele Rogowski-spoelen met geïntegreerde isolatie-doordringende energiewinning. Deze worden gecombineerd met integrators van buitenkwaliteit en 4G draadloze data-acquisitieterminals om real-time, uitgebreide stroommonitoring en O&M op afstand voor de verzamellijnen mogelijk te maken.
Ontwerp van de kernoplossing
Isolatie-doordringende, zelfaangedreven technologie: De spoelen zijn voorzien van geïntegreerde isolatie-doordringende elektroden die door de isolatie van de fasedraad dringen om direct bedrijfsvermogen te oogsten. Dit levert energie aan het integratorcircuit en de draadloze acquisitieterminal, waardoor de noodzaak voor externe stroomkabels en bijbehorend installatiewerk volledig wordt geëlimineerd. Flexibele, te openen structuur: het spoellichaam is gemaakt van weerbestendig, flexibel isolatiemateriaal dat licht kan buigen zodat er geleiders van verschillende vormen in passen. Het ontwerp met kliksluiting elimineert de noodzaak om kabels door te snijden of aansluitingen los te koppelen, waardoor installatie onder spanning aan de laagspanningszijde mogelijk is bij het volgen van standaard veiligheidsprocedures.
Ontwerp voor hoge temperaturen en hoge bescherming: het apparaat heeft een stof- en waterdichte classificatie IP67 en werkt binnen een temperatuurbereik van -40°C tot +80°C. De behuizing is gemaakt van UV-bestendig, versterkt technisch plastic, waardoor hij geschikt is voor extreme buitenomgevingen die worden gekenmerkt door hoge temperaturen, vrieskou, harde wind, opwaaiend zand en intense UV-straling.
Installatie zonder stroomuitval zonder verlies van stroomopwekking: Alle 36 eenheden werden geïnstalleerd terwijl de laagspanningslijnen onder spanning bleven. Er werd geen stroomuitval aangevraagd en er was geen verlies in de stroomopwekking; vergeleken met traditionele retrofitmethoden bespaarde dit ongeveer 280.000 RMB aan potentiële uitvalgerelateerde verliezen. Bovendien werden complexe goedkeuringsprocessen voor uitval op meerdere niveaus omzeild, waardoor het project in slechts twaalf dagen kon worden voltooid en de implementatie-efficiëntie aanzienlijk werd vergroot.
Het elimineren van voedingskabels verlaagt de totale kosten met 42%: Door gebruik te maken van zelfaangedreven doorsteektechnologie waren er geen externe stroomkabels nodig, waardoor alleen al meer dan 260.000 RMB werd bespaard op materialen en installatie in bergachtig terrein. Gecombineerd met besparingen op de arbeidskosten door een grotere installatie-efficiëntie, waren de totale retrofitkosten 42% lager dan die van traditionele starre stroomtransformatoroplossingen, waardoor de terugverdientijd van de investering drastisch werd verkort.
Flexibele structuur past zich aan complexe scenario's aan; verdrievoudigde installatie-efficiëntie: de flexibele spoel past zich gemakkelijk aan diverse installatieomgevingen aan, zoals kabels met een grote diameter, compacte kabelgoten, onregelmatige lay-outs en gebogen kabels op hoeken, en kan met succes rond circuits worden geïnstalleerd, zelfs in de kleine ruimtes die vaak in bergachtig terrein voorkomen. Eén persoon kan één unit in gemiddeld slechts zes minuten installeren – meer dan drie keer sneller dan starre stroomtransformatoren – waardoor zowel de veiligheidsrisico's als de arbeidskosten die gepaard gaan met werk op grote hoogte in bergachtige gebieden aanzienlijk worden verminderd. Grote temperatuurtolerantie en hoge beschermingsniveaus zorgen voor een stabiele werking in extreme omgevingen. De apparatuur maakt gebruik van een volledig afgedichte constructie en materialen die bestand zijn tegen extreme temperaturen. Sinds de inzet heeft het de zomerhitte (blootstelling aan 41°C), vriestemperaturen in de winter (-26°C) en herhaalde zware zandstormen en zware regenval doorstaan. Er hebben zich geen problemen voorgedaan met betrekking tot defecte afdichtingen, nauwkeurigheidsafwijkingen of degradatie/scheuren van de behuizing, waardoor deze perfect geschikt is voor de zware bedrijfsomstandigheden van fotovoltaïsche installaties in de noordwestelijke woestijnen.
Naleving van de nauwkeurigheidsnormen voor monitoring voldoet aan geavanceerde O&M-vereisten. Met meetnauwkeurigheid van klasse 1 en uitstekende lineariteit over het volledige bereik levert de apparatuur stabiele, betrouwbare gegevens onder zowel lage als hoge stroomomstandigheden. De geaggregeerde gegevens van het filiaal laten een afwijking zien van minder dan 1,5% vergeleken met de hoofdmeter bij de box-type transformator, wat volledig voldoet aan geavanceerde O&M-behoeften zoals benchmarking van stroomopwekking in het filiaal, foutlokalisatie en analyse van lijnverlies.
De efficiëntie van foutlokalisatie is met 90% verbeterd; verliezen op het gebied van energieopwekking verminderd. Na de retrofit kunnen de stroomgegevens voor elk collectorlijncircuit in realtime worden bewaakt. Storingen, zoals doorgebrande zekeringen, kabelafwijkingen of verkeerde combinaties van strings, kunnen binnen 5 minuten nauwkeurig worden gelokaliseerd. Dit betekent een efficiëntieverbetering van ruim 90% ten opzichte van de vorige handmatige, string-by-string inspectiemethode, die 4 tot 6 uur in beslag nam. In de zes maanden sinds de implementatie zijn elf afwijkingen snel verholpen, waardoor de verliezen op het gebied van energieopwekking met ongeveer 180.000 kWh zijn verminderd en meer dan 120.000 RMB aan directe inkomsten zijn gegenereerd.
O&M-inspectiekosten verlaagd met 60%. Voorheen moest O&M-personeel wekelijks de locatie beklimmen om elke doostransformator te inspecteren en controleren; nu kan de bedrijfsstatus van de gehele lijn op afstand worden gemonitord via een cloudplatform, waarbij verificatie ter plaatse slechts één keer per maand vereist is. De inspectiefrequentie en de arbeidskosten zijn met 60% gedaald, terwijl de verkeersveiligheidsrisico's die gepaard gaan met het woon-werkverkeer door bergachtig terrein aanzienlijk zijn verminderd.
Stabiele werking van de apparatuur met een integriteitspercentage van 100%. Vanaf januari 2026 hebben alle 36 eenheden negen maanden lang stabiel gefunctioneerd. Ondanks de voortdurende extreme temperatuurschommelingen, zandstormen en zware regenval hebben zich geen apparatuurstoringen of gegevensafwijkingen voorgedaan, wat resulteert in een apparatuurintegriteitspercentage van 100%. Het systeem vereist geen periodieke kalibratie of onderhoud, waardoor de O&M-kosten op de lange termijn extreem laag zijn. Ondersteuning van de optimalisatie van de energie-efficiëntie en het verhogen van de totale inkomsten uit energieopwekking: door gebruik te maken van gedetailleerde huidige gegevens op brancheniveau, optimaliseerde de fabriek string-mismatches in drie sub-arrays en verminderde lijnverliezen in twee secties. Deze maatregelen verhoogden het equivalente aantal gebruiksuren van de fabriek met ongeveer 0,8%, met een verwachte jaarlijkse omzetgroei van meer dan 400.000 RMB, waardoor de retrofit-investering binnen zes maanden kon worden terugverdiend.
De flexibele Rogowski-spoel met isolatie-doordringende voedingstechnologie lost op effectieve wijze de pijnpunten op die gepaard gaan met het achteraf inrichten van bergachtige PV-locaties en gedistribueerde elektriciteitscentrales in de open lucht, met name uitdagingen op het gebied van stroomuitval, hoge bedradingskosten, zware omstandigheden en installatiebeperkingen. Het combineert het hoge aanpassingsvermogen van een flexibele installatie, het uitzonderlijke gemak van isolatie-doordringende stroomafname en robuuste weersbestendigheid (brede temperatuurtolerantie en hoge beschermingsklassen). Het is in staat om een gedetailleerd aftakstroommonitoringsysteem op te zetten met minimale retrofitkosten en snelle installatie, en dient als een zeer kosteneffectieve kerndetectiecomponent voor het upgraden van O&M en het verbeteren van de energie-efficiëntie in nieuwe energiecentrales.
