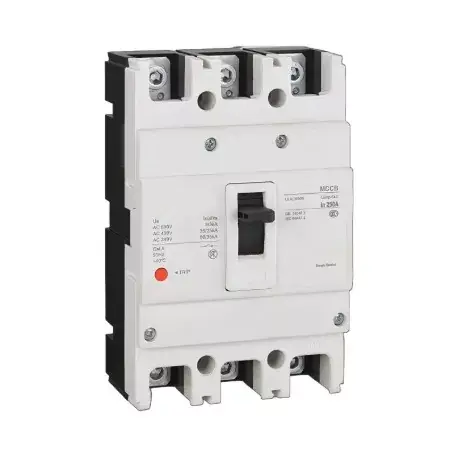

Stroomonderbreker met gegoten behuizing

In scenario's zoals elektriciteitsleidingen in fabrieken en laagspanningsstroomdistributie in gebouwen hebben gewone kleine stroomonderbrekers duidelijke tekortkomingen: hun uitschakelvermogen is zwak en niet in staat grote kortsluitstromen af ​​te sluiten, wat gemakkelijk kan leiden tot de uitbreiding van fouten; hun capaciteit is klein, niet in staat om te voldoen aan de belastingseisen van grote laagspanningslijnen, en niet in staat om de veiligheid van lijnen en apparatuur effectief te beschermen. Zodra de lijnen overbelast raken of kortsluiting ondervinden, is de kans groot dat ze brandwonden aan de lijn veroorzaken, schade aan de apparatuur veroorzaken en zelfs veiligheidsrisico's met zich meebrengen. De Molded Case Circuit Breaker is speciaal ontwikkeld voor de bescherming van grote laagspanningslijnen, compenseert volledig de tekortkomingen van kleine stroomonderbrekers en bouwt een veiligheidsverdedigingslijn voor de distributie van laagspanningsstroom.

Wat zijn de belangrijkste voordelen van de stroomonderbreker met gegoten behuizing?

Dit product richt zich op de kernvereisten van laagspanningslijnbeveiliging en creëert een onderscheidend voordeel. Elk voordeel is specifiek ontworpen om praktische gebruikspijnpunten aan te pakken, waarbij beschermingsprestaties en gebruiksgemak in evenwicht worden gebracht. Het is geschikt voor verschillende laagspanningsdistributiescenario's.

Dubbele bescherming tegen overbelasting en kortsluiting, waardoor een veilige verdedigingslinie voor apparatuur wordt opgebouwd: het beschikt over nauwkeurige detectiefuncties voor overbelasting en kortsluiting. Wanneer er sprake is van een overbelastings- of kortsluitingsfout in de laagspanningslijn, kan deze het circuit automatisch en snel loskoppelen, waardoor doorbranden van de lijn en schade aan de apparatuur effectief wordt voorkomen, de uitbreiding van de fout wordt vermeden en uitgebreide bescherming wordt geboden voor de veiligheid van laagspanningslijnen en elektrische apparatuur. Het is geschikt voor fabrieksstroomleidingen, motoren en andere scenario's met hoge beschermingseisen.

Hoge uitschakelcapaciteit, betrouwbaardere foutontkoppeling: de uitschakelcapaciteit kan 25KA tot 50KA bereiken, wat veel groter is dan dat van gewone kleine stroomonderbrekers. Het kan grote kortsluitstromen eenvoudig loskoppelen. Zelfs in het geval van een ernstige kortsluitingsfout kan het circuit snel worden afgesloten, waardoor boogspreiding en foutuitbreiding wordt voorkomen, de algehele veiligheid van het laagspanningsdistributiesysteem wordt gewaarborgd en geschikt is voor verschillende scenario's met grote laagspanningslijnen.

Klein formaat, ruimtebesparend, geschikt voor verschillende verdeelkasten: ondanks de grote capaciteit en sterke beschermingsprestaties is het algehele ontwerp compact, met een klein volume en een minimaal vloeroppervlak. Het vereist geen overmatig ruimtegebruik en past perfect in verschillende installatiescenario's, zoals verdeelkasten en schakelkasten. Het is niet nodig om de kastgrootte uit te breiden, waardoor installatieruimte en kosten worden bespaard.

Gestandaardiseerde installatie, snelle implementatie, tijdbesparend: dankzij het gestandaardiseerde railinstallatieontwerp kan het direct op gestandaardiseerde rails worden geïnstalleerd. Het installatieproces is eenvoudig en handig, zonder complexe handelingen, en kan de installatie en implementatie snel voltooien, waardoor installatietijd en arbeidskosten aanzienlijk worden bespaard en de constructie-efficiëntie van het laagspanningsdistributiesysteem wordt verbeterd.

Technische specificaties

Gedetailleerd ontwerp

Elk aspect van het ontwerp van Junray Electrical is afgestemd op de daadwerkelijke behoeften op het gebied van laagspanningscircuitbeveiliging, waarbij betrouwbaarheid en functionaliteit in evenwicht worden gebracht om de stabiele werking van de apparatuur op lange termijn te garanderen. De gegoten stroomonderbreker beschikt over krachtige overbelastings- en kortsluitbeveiligingsfuncties, met een snelle respons en nauwkeurige bescherming, waardoor hij betrouwbaarder is dan gewone stroomonderbrekers met plastic behuizing; het heeft een ontwerp met een hoog breekvermogen, met een breekvermogen dat superieur is aan dat van gewone plastic behuizingen, en kan met gemak grote kortsluitstromen aan.

Het is uitgerust met een speciaal boogblussysteem, dat bogen snel kan doven en boogontladingen kan voorkomen, waardoor de operationele veiligheid verder wordt verbeterd; het maakt gebruik van een betrouwbaar bedieningsmechanisme, met nauwkeurige en betrouwbare openings- en sluitingsacties, en een zeer laag uitvalpercentage, waardoor een stabiele werking op de lange termijn wordt gegarandeerd; het gestandaardiseerde installatieontwerp maakt een eenvoudige installatie in verdeelkasten en schakelkasten mogelijk, waardoor installatie en later onderhoud eenvoudiger worden.

Toepasselijke scenario's

Met betrouwbare beschermingsprestaties, compact formaat en gemakkelijke installatie is de Molded Case Circuit Breaker breed toepasbaar in verschillende laagspanningsstroomdistributiescenario's, en wordt het de kerncomponent voor laagspanningslijnbescherming. In laagspanningsstroomdistributiescenario's in fabrieken is het geschikt voor laagspanningslijnen en hoogspanningslijnen in fabrieken, waardoor de veiligheid van fabrieksproductie-elektriciteit wordt gewaarborgd; bij het bouwen van laagspanningsstroomdistributiescenario's is het geschikt voor het aanleggen van laagspanningslijnen, waardoor de veiligheid van het elektriciteitsverbruik tijdens de bouw en later gebruik in gebouwen wordt gewaarborgd; in motorbeveiligingsscenario's is het geschikt voor overbelastings- en kortsluitbeveiliging van verschillende motoren, waardoor motorschade wordt voorkomen; In scenario's voor laagspanningsstroomdistributie in de gemeenschap is het geschikt voor laagspanningslijnen in de gemeenschap, waardoor de veiligheid van het elektriciteitsverbruik voor het dagelijks leven van de bewoners wordt gewaarborgd.

Onderhoudssuggesties

Om de stabiele werking van de Molded Case Circuit Breaker op lange termijn te garanderen en de beschermende functie ervan volledig te benutten, terwijl de bedrijfs- en onderhoudskosten worden verlaagd, op basis van de feitelijke gebruiksscenario's van laagspanningsstroomdistributie, worden de volgende onderhoudssuggesties gegeven.

1. Regelmatige reiniging en inspectie: Maak elk kwartaal het oppervlak en de binnenkant van de stroomonderbreker schoon, verwijder stof en vuil om te voorkomen dat stofophoping de warmteafvoer en de operationele prestaties beïnvloedt; inspecteer het uiterlijk van de stroomonderbreker en controleer of de behuizing beschadigd of los zit. Als er schade is, vervang deze dan onmiddellijk om te voorkomen dat de isolatieprestaties verslechteren.

2. Inspectie werkingsmechanisme: Controleer het bedieningsmechanisme eens in de zes maanden. Open en sluit de stroomonderbreker handmatig om te controleren of de werking flexibel en betrouwbaar is en of er sprake is van storing of abnormaal geluid. Als zich afwijkingen voordoen, verhelp dan onmiddellijk de storing om ervoor te zorgen dat het circuit snel kan worden losgekoppeld in geval van een storing, waardoor de normale werking van de beveiligingsfunctie wordt gegarandeerd.

3. Testen van de beschermingsprestaties: Voer één keer per jaar een test uit van de bescherming tegen overbelasting en kortsluiting van de stroomonderbreker. Controleer of de beveiligingsparameters voldoen aan de normen om nauwkeurige bescherming te garanderen en falen van de beveiliging als gevolg van parameterafwijkingen te voorkomen, wat ertoe zou kunnen leiden dat het defecte circuit niet tijdig wordt afgesloten.

4. Onderhoud van het boogblussysteem: Inspecteer het boogblussysteem jaarlijks. Controleer of de boogbluskamer beschadigd is of stof heeft opgehoopt. Als er zich stof heeft opgehoopt, maak dit dan onmiddellijk schoon. Als de boogbluskamer beschadigd is, vervang deze dan onmiddellijk om boogontwikkeling te voorkomen en een veilige ontkoppeling te garanderen.

Onmiddellijke aankoop

Voor verschillende laagspanningsstroomdistributiescenario's, zoals fabrieken, gebouwen en woonwijken, is Molded Case Circuit Breaker de beste keuze om kleine stroomonderbrekers te vervangen en de veiligheid van de lijnen te garanderen. Dit product wordt rechtstreeks geleverd door Junray Electrical en biedt betrouwbare bescherming, sterk breekvermogen, klein formaat, eenvoudige installatie en ondersteuning voor maatwerk. Het lost perfect het probleem op van onvoldoende bescherming door kleine stroomonderbrekers. Neem onmiddellijk contact met ons op om deze kernapparatuur voor laagspanningslijnbescherming te beveiligen, een solide veiligheidsverdedigingslijn voor het laagspanningsdistributiesysteem te bouwen, schade aan apparatuur en veiligheidsrisico's te voorkomen en verschillende projecten veilig en efficiënt te laten verlopen!

Overzicht van renovatieprojecten

I. Projectprofiel

Dit project omvat de upgrade van het stroomdistributiesysteem voor een werkplaats voor precisiebewerking. De faciliteit herbergt meerdere krachtige CNC-bewerkingsmachines, luchtcompressoren, hydraulische apparatuur en aandrijfeenheden met variabele frequentie, die industriële belastingen vormen die worden gekenmerkt door zware werkzaamheden, krachtige pieken en frequente start-stop-cycli. De oorspronkelijke uitgaande laagspanningscircuits maakten gebruik van standaard miniatuurstroomonderbrekers (MCB's). Vanwege hun lage uitschakelvermogen, beperkte stroomsterkte en gebrek aan selectieve bescherming, kwamen problemen zoals hinderlijk uitschakelen, niet-selectief uitschakelen (uitschakelen van stroomopwaartse onderbrekers) en foutvoortplanting vaak voor, waardoor de continue productie ernstig werd verstoord.

Om het kortsluitvastheidsvermogen van het stroomdistributiesysteem te vergroten, hiërarchische selectieve bescherming te implementeren, niet-selectieve stroomuitval te elimineren en de veiligheid van de apparatuur te garanderen, zijn alle hoofdstroomcircuits en hoogvermogencircuits in de werkplaats achteraf uitgerust met gegoten stroomonderbrekers (MCCB's). Deze dienen als de belangrijkste beveiligingsschakelaars voor eindapparatuur met hoog vermogen, waardoor het hiërarchische laagspanningsdistributiebeveiligingssysteem van de fabriek wordt geperfectioneerd.

II. Problemen vóór de retrofit

Onvoldoende uitschakelvermogen en risico op doorbranden: Standaard MCB's hebben een laag kortsluituitschakelvermogen, wat een hoog risico met zich meebrengt op schakelaarexplosie en contactablatie tijdens plotselinge kortsluitingsgebeurtenissen.

Frequente hinderlijke uitschakelingen: Hoge inschakelstromen tijdens het opstarten van de motor overschrijden de tolerantie van de MCB's voor onmiddellijke stootstromen, wat leidt tot frequente hinderlijke uitschakelingen en productieonderbrekingen.

Gebrek aan selectiviteit en ernstige niet-selectieve uitschakeling: fouten op terminalniveau activeren rechtstreeks de stroomopwaartse hoofdonderbreker, waardoor stroomuitval in de hele zone ontstaat en de reikwijdte van de fout onnodig wordt uitgebreid.

Onvoldoende stroomvoerende capaciteit en ernstige oververhitting: Apparatuur met een hoog vermogen werkt gedurende langere perioden op volle belasting, waardoor de MCB's oververhit raken als gevolg van langdurige overbelasting en brandgevaar ontstaat.

Gebrek aan intelligente monitoring en moeilijke O&M: Bij oudere switches ontbreekt het aan foutfeedback en huidige waarschuwingsmogelijkheden, waardoor het onmogelijk wordt om te anticiperen op overbelasting van apparatuur of risico's op het gebied van veroudering.

III. Apparatuurconfiguratieplan

Gebaseerd op de capaciteit van de zware apparatuur van de werkplaats en de vereisten voor hiërarchische laagspanningsdistributiebescherming, zijn intelligente MCCB's toegepast voor alle hoogvermogenstroomcircuits en distributietakken van meer dan 75 kW. Deze onderbrekers bieden bescherming in drie fasen: langdurige vertraging (overbelasting), korte vertraging (kortsluiting) en onmiddellijke uitschakeling, waardoor een systeem van selectieve coördinatie tussen stroomopwaartse en stroomafwaartse beveiligingsapparaten tot stand wordt gebracht. Belangrijkste uitrustingsspecificaties

Apparaatnaam: MCCB (Molded Case Circuit Breaker) – Intelligent type

Nominale spanning: 400 V laagspanning driefasig stroomverdeelsysteem

Nominale stroom: Gegradeerde configuratie van 100A tot 400A, geschikt voor circuits met verschillende vermogens

Kortsluitvermogen: 25 kA–50 kA; hoge kortsluitvastheid, geschikt voor industriële kortsluitpieken

Beveiligingskenmerken: Drietrapsbeveiliging (overbelasting met lange vertraging, kortsluiting met korte vertraging en onmiddellijke bescherming)

Functionele configuratie: Optionele hulpcontacten, shunttrip, communicatie op afstand, stroom-/temperatuurbewaking en foutalarmen

Structurele voordelen: Vlamvertragende behuizing, hittebestendige contacten, sterk boogdovend vermogen en weerstand tegen trillingen en schokken

Beschermingslogica: Zorgt voor selectieve coördinatie tussen upstream- en downstream-apparaten; Fouten aan de belastingzijde activeren geen stroomopwaartse stroomonderbrekers en vergroten de omvang van stroomuitval niet

IV. Hoogtepunten van retrofittoepassingen

Hoog uitschakelvermogen, voorkomt burn-out: het uitschakelvermogen van MCCB is veel groter dan dat van standaard miniatuurstroomonderbrekers (MCB's); het verhelpt onmiddellijk kortsluitingsfouten, waardoor contactablatie en ongevallen met schakelaarexplosies worden geëlimineerd.

Selectieve bescherming, voorkomt de verspreiding van fouten: Door middel van korte vertragingsinstellingen sluit het perfect aan bij de werkingslogica van stroomopwaartse en stroomafwaartse onderbrekers; fouten aan het einde van de belasting schakelen alleen het specifieke circuit uit, zonder het hoofdcircuit of andere apparatuur te beïnvloeden.

Bestand tegen piekstromen, geen hinderlijke uitschakeling: Ongevoelig voor inschakelstromen bij het starten van de motor, waardoor het probleem van hinderlijke uitschakelingen tijdens het opstarten van de apparatuur wordt opgelost.

Stabiel onder zware belasting, minimale temperatuurstijging: Beschikt over geleidende paden met hoge capaciteit en hoogwaardige contacten; werkt gedurende langere perioden op volle belasting zonder oververhitting of degradatie, geschikt voor 24-uurs continue industriële productie.

Intelligent O&M-beheer: Intelligente modellen kunnen stroom-, temperatuur- en foutsignalen verzenden, waardoor bewaking op afstand en vroegtijdige waarschuwing bij fouten mogelijk wordt, waardoor het niveau van intelligent energiedistributiebeheer wordt verbeterd.

V. Operationele resultaten na retrofit

Lost hinderlijke upstream-tripping volledig op: Nauwkeurige beveiligingslogica zorgt ervoor dat er het hele jaar door geen grootschalige stroomuitval plaatsvindt; fouten worden geïsoleerd op het specifieke punt van oorsprong, waardoor de continuïteit van de productie wordt gegarandeerd.

Geen hinderlijk struikelen tijdens het opstarten van de apparatuur: is perfect bestand tegen de inschakelstromen van de motor; apparatuur start en stopt soepel zonder onverklaarbare uitschakelingen. Eliminatie van elektrische veiligheidsrisico's: Snelle en nauwkeurige isolatie van kortsluitings- en overbelastingsfouten elimineert risico's zoals oververhitting, brand en contacterosie, waardoor de elektrische veiligheid in de werkplaats aanzienlijk wordt verbeterd.

Aanzienlijke verbetering van de O&M-efficiëntie: Fouten kunnen nauwkeurig worden gelokaliseerd en op afstand worden bewaakt, waardoor de noodzaak van probleemoplossing per circuit wordt geëlimineerd en de onderhoudstijd met meer dan 80% wordt verminderd.

Verbeterde stabiliteit van het stroomdistributiesysteem: een uitgebreid laagspanningsbeveiligingssysteem voldoet volledig aan de ontwerpspecificaties en acceptatienormen voor zware industriële stroomdistributie.

VI. Samenvatting van de casus

MCCB's (Molded Case Circuit Breakers) dienen als kritische beschermingsapparaten voor zware industriële circuits, stroomdistributietakken in fabrieken, apparatuur met hoog vermogen en hoofdlijnen voor commerciële stroomdistributie. Vergeleken met standaard miniatuurstroomonderbrekers (MCB's) bieden ze een superieur uitschakelvermogen, een hoger stroomvoerend vermogen, instelbare beveiligingsinstellingen, selectieve coördinatieondersteuning en weerstand tegen schokken en hoge temperaturen. Ze zijn essentiële componenten voor het voorkomen van problemen zoals niet-selectieve uitschakeling (uitschakeling van stroomopwaartse onderbrekers), foutvoortplanting en doorbranden van apparatuur, en worden veel gebruikt in hoog- en laagspanningsschakelapparatuur, stroomverdeelkasten, MCC's en buitenverdeelkasten.
