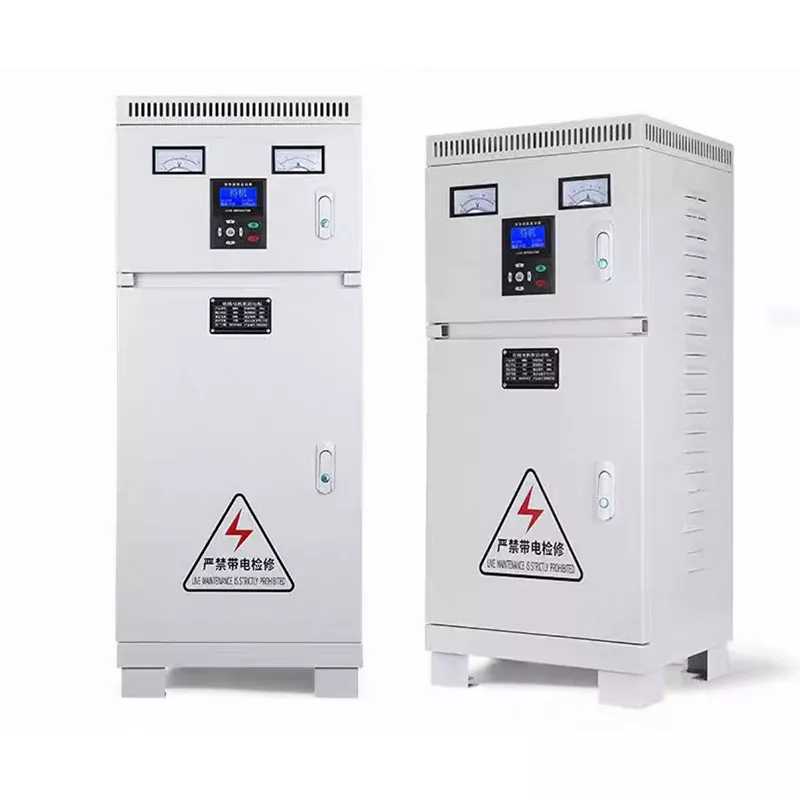

Bedieningskast aan machinezijde

Wanneer veel ondernemingen grote en zwaarbelaste motoren gebruiken, zoals brekers en kogelmolens, komen ze vaak voor een dilemma te staan: het ster-delta-startkoppel is onvoldoende, waardoor het onmogelijk wordt om de zwaarbelaste apparatuur te starten en niet in staat is om normaal op te starten; Hoewel de frequentieregelkast aan de eisen kan voldoen, is hij duur en voor scenario's waarbij geen snelheidsaanpassing nodig is, maar alleen een opstart met zware belasting, is het ongetwijfeld kostenverspilling. De Machine-side Control Box is ontstaan, die precies voldoet aan de startvereisten van zware motoren met groot vermogen, en rekening houdt met zowel startprestaties als kostenbeheersing.

Technische specificaties

Wat zijn de belangrijkste verkoopargumenten?

Als exclusief startapparaat voor heavy-duty motoren met ultrahoog vermogen biedt de Machine-side Control Box verschillende voordelen die direct de praktische pijnpunten van feitelijk gebruik aanpakken:

Zelfgekoppelde spanningsreductie, waardoor de impact van netpieken wordt gehalveerd: Uitgerust met hoogwaardige zelfkoppelende transformatoren, kan deze de startstroom nauwkeurig verminderen tot 1/4 van de directe start, wat zelfs lager is dan 1/3 van de sterdriehoekstart, waardoor de impact op het net tijdens het opstarten aanzienlijk wordt verminderd en interferentie met de normale werking van andere apparatuur wordt vermeden. Het is geschikt voor het langdurig stabiel opstarten van diverse motoren met ultrahoog vermogen.

Starten met hoog koppel, gemakkelijk starten van zware belastingen: het startkoppel kan 60% van de directe start bereiken, wat veel groter is dan het koppel van de sterdriehoekstart. Voor zwaarbelaste apparatuur zoals brekers en kogelmolens lost dit het probleem van het niet kunnen bewegen van de sterdriehoekstart volledig op, waardoor een soepele start en voldoende vermogen wordt gegarandeerd en ervoor wordt gezorgd dat de apparatuur snel in gebruik kan worden genomen.

Brede vermogensaanpassing, bredere dekking: het nominale vermogen kan worden aangepast van 15 kW tot 800 kW, en maatwerk wordt ondersteund. Het is groter dan het vermogensbereik van de ster-driehoekstartschakelkast en dekt perfect verschillende heavy-duty motoren met ultrahoog vermogen. Of het nu gaat om klein, zwaar materieel of om grote industriële eenheden, het kan precies op elkaar worden afgestemd.

Meerdere beveiligingen, stabiele werking en zorgeloos: geïntegreerd met meerdere beveiligingsfuncties zoals overbelasting, overstroom, overspanning, onderspanning en overtemperatuur, kan het de bedrijfsstatus van de apparatuur in realtime bewaken. Zodra zich een abnormaliteit voordoet, wordt de machine automatisch stopgezet en worden de motor en de zelfkoppelende transformator beschermd, waardoor het risico op schade aan de apparatuur wordt verminderd en de kosten van later onderhoud worden verlaagd. De werking is betrouwbaarder.

Een kosteneffectieve keuze met een prijsverlaging van 50%: Vergeleken met schakelkasten met frequentieconversie wordt de prijs direct met 50% verlaagd. Het is niet nodig om veel geld uit te geven aan redundante snelheidsregelfuncties. Het is alleen geoptimaliseerd voor startvereisten voor zware lasten, waardoor kopers een geschiktere startoplossing kunnen verkrijgen tegen lagere kosten en aanzienlijk kunnen besparen op het aanschafbudget.

Structurele ontwerpvoordelen

Junray Electrical is nauw betrokken geweest bij het onderzoek en de productie van startapparatuur. Het houdt zich aan het leveren van professionele kwaliteit aan kopers. Elk detail van de bedieningskast aan de machinezijde is minutieus verfijnd, waarbij functionaliteit en duurzaamheid in evenwicht zijn gebracht. Het is uitgerust met een hoogwaardige automatische koppelingstransformator en de kerncomponenten zijn van uitstekende kwaliteit, waardoor een stabiele start van de spanningsreductie en voldoende koppel worden gegarandeerd; het is ook uitgerust met een nauwkeurig tijdrelais, dat automatisch de startmodus kan schakelen zonder handmatige tussenkomst, wat nauwkeurigheid en betrouwbaarheid garandeert; een speciaal ontwerp voor warmtedissipatiekanalen verwijdert snel de warmte die wordt gegenereerd door de werking van de apparatuur, waardoor veroudering van componenten als gevolg van oververhitting wordt voorkomen; Het gestandaardiseerde bedradingsproces scheidt de stroom- en stuurcircuits, is horizontaal en verticaal, vergemakkelijkt het onderhoud en voldoet aan de elektrische veiligheidsnormen.

Wat zijn de praktische toepassingsscenario's?

Dankzij de uitstekende opstartprestaties en het brede aanpassingsvermogen is de Machine-side Control Box de standaard opstartapparatuur geworden voor verschillende heavy-duty motoren met ultrahoog vermogen, die zich nauwkeurig aanpassen aan meerdere industriële scenario's. In het breekmachinescenario is het geschikt voor het opstarten onder zware belasting van breekmachines met ultrahoog vermogen, waardoor voldoende vermogen en een soepele start worden geboden; in het kogelmolenscenario kan het gemakkelijk het opstarten van de kogelmolen met zware belasting aandrijven, waardoor het probleem van onvoldoende vermogen bij het opstarten van een sterdriehoek wordt opgelost; in het krachtige waterpompscenario is het geschikt voor het opstarten onder zware belasting van waterpompen met ultrahoog vermogen, waardoor de stabiele werking van watertoevoer- en afvoersystemen wordt gegarandeerd; in het ventilatorscenario met hoog vermogen is het geschikt voor het opstarten van ventilatoren met ultrahoog vermogen, waardoor de impact op het elektriciteitsnet wordt verminderd en een soepele werking van de ventilatoren wordt gegarandeerd, waarbij volledig wordt voldaan aan de industriële opstartvereisten voor zware belasting.

Onmiddellijke aankoop

Selecteer een compatibel, betrouwbaar en kosteneffectief motorstartapparaat voor zwaar gebruik als sleutel tot het verlagen van de kosten en het verbeteren van de efficiëntie. De Machine-side Control Box is ontwikkeld en geproduceerd door Junray Electrical. Het garandeert kwaliteit, biedt snelle levering en heeft een uitstekende after-sales service, waardoor de pijnpunten van moeilijk starten van zware motoren en hoge kosten perfect worden aangepakt. Aarzel niet. Neem onmiddellijk contact met ons op om de kosteneffectieve laagspanningsverdeelkast te beveiligen, waardoor het starten van zware motoren met supergroot vermogen soepeler en de werking betrouwbaarder wordt.

Overzicht van renovatieprojecten

I. Projectachtergrond

Dit project omvat de renovatie van het stroomdistributiesysteem voor het afvalwaterzuiveringsstation van een industriepark. Het station is uitgerust met meerdere krachtige (132 kW) hoofdrioolpompen, die zijn geclassificeerd als apparatuur met hoge traagheid en zware belasting. De originele motoren maakten gebruik van een direct-on-line (DOL) startmethode, wat resulteerde in enorme inschakelstromen. Elke start veroorzaakte een plotselinge daling van de railspanning van de fabriek, flikkerende lichten en het afslaan of opnieuw opstarten van andere apparatuur; het veroorzaakte vaak onmiddellijke overbelastingsuitschakelingen op de stroomopwaartse hoofdstroomonderbreker en veroorzaakte ablatie van de contactor of laswerkzaamheden. Langdurig gebruik van DOL-starten leidde tot ernstige oververhitting van de motorwikkelingen en een kortere levensduur van de apparatuur, terwijl netfluctuaties de nabijgelegen precisieproductieapparatuur hinderden, waardoor de productiestabiliteit en de elektrische veiligheid ernstig in gevaar kwamen.

Om de problemen van hoge startstroom, ernstige spanningsdalingen en kwetsbaarheid van apparatuur op te lossen, werden alle units vervangen door startschakelkasten met automatische transformator met verlaagde spanning. Deze aanpak zorgt voor een soepele opstart van zwaarbelaste motoren door de spanning en stroom te beperken, waardoor de nadelen van DOL-starten worden vermeden en de veilige, stabiele werking van zowel het elektriciteitsnet als de apparatuur wordt gegarandeerd.

II. Problemen voorafgaand aan de retrofit

Enorme aanloopstroom en ernstige spanningsdaling: Direct starten van pompen met hoog vermogen zorgde ervoor dat ogenblikkelijke stromen 5 tot 7 keer de nominale waarde bereikten, wat leidde tot aanzienlijke spanningsdalingen in de busbar en interferentie met elektrische apparatuur in de hele fabriek.

Frequente stroomopwaartse uitschakeling van de stroomonderbreker: startstootstromen activeerden de overbelastingsbeveiliging in de hoofdverdeelkast; Het starten van een enkele pomp kan lokale stroomuitval en productieonderbrekingen in de hele fabriek veroorzaken.

Hoog risico op doorbranden van de contactor en motor: Frequente blootstelling aan hoge stroompieken zorgde ervoor dat de contacten van de hoofdcontactor wegsloegen of aan elkaar lassen, terwijl de motorwikkelingen leden aan veroudering door hoge temperaturen, wat resulteerde in een extreem hoog uitvalpercentage van de apparatuur.

Onvermogen om vaak te starten/stoppen; operationele beperkingen: De DOL-methode veroorzaakte overmatige warmteaccumulatie, waardoor het onmogelijk werd om te voldoen aan de operationele vereisten van het starten en stoppen van pompen als reactie op fluctuerende afvalwaterbelastingen (piek- en daluren).

Slechte stroomkwaliteit en interferentie met precisieapparatuur: Aanzienlijke spanningsschommelingen veroorzaakten fouten en datadrift in nabijgelegen automatische besturingsinstrumenten en apparatuur met variabele frequentieaandrijving (VFD), waardoor de productieprecisie in gevaar kwam.

III. Apparatuurconfiguratieplan

Om te voldoen aan de opstartvereisten van 132 kW waterpompen met hoog vermogen en zware belasting – terwijl de economische levensvatbaarheid en operationele stabiliteit in evenwicht worden gehouden – is de locatie uitgerust met gestandaardiseerde startschakelkasten met autotransformatoren met verlaagde spanning. Deze maken gebruik van een dual-tap (80% en 65%) startmodus met verlaagde spanning, waarbij via tijdvertragingsrelais automatisch wordt geschakeld tussen werking met verlaagde spanning en volspanning om een ​​soepele, zachte start van de motor te garanderen.

Specificaties kernapparatuur

Model: XJ01-serie Autotransformator startschakelkast met verlaagde spanning

Compatibele motor: 380 V, 132 kW krachtige driefasige asynchrone waterpompmotor

Startmethode: Autotransformator verminderde spanning, stroombegrenzende start; selecteerbare dubbelspanningskranen (65%, 80%)

Startkarakteristieken: Startstroom beperkt tot 2-3 keer de nominale stroom, waardoor de impact op het net aanzienlijk wordt verminderd

Besturingslogica: start met verlaagde spanning → tijdvertraagde stabilisatie → automatische omschakeling naar werking op volledige spanning; volledig automatisch, onbeheerd schakelen

Beveiligingsfuncties: bescherming tegen overbelasting, faseverlies, kortsluiting, vertraagd schakelen en onderspanning

Kerncomponenten: autotransformator met hoge capaciteit, hoofd-/stand-by-schakelaars, intelligente tijdcontroller, thermisch overbelastingsrelais

Toepassingen: zwaarbelaste apparatuur zoals krachtige waterpompen, ventilatoren en luchtcompressoren; biedt superieure kosten-prestaties in vergelijking met softstarters of frequentieregelaars (VFD's)

IV. Hoogtepunten van toepassingen

Vermindert de startstroom aanzienlijk en stabiliseert de netspanning: maakt gebruik van op autotransformatoren gebaseerde stroombegrenzing met verlaagde spanning om effectief de 5-7x piekstroom te elimineren die gepaard gaat met direct-on-line starten, waardoor aanzienlijke spanningsdalingen of flikkeringen van de busbar worden voorkomen.

Zorgt voor een soepele start/stop en beschermt de motoruitrusting: Zachte start elimineert schokken en trillingen; verlaagt de temperatuurstijging van de motor aanzienlijk en vertraagt ​​de veroudering van de wikkelingen, waardoor de levensduur van de apparatuur wordt verlengd.

Voorkomt het uitschakelen van stroomopwaartse stroomonderbrekers en zorgt voor een continue productie: De regelbare startstroom elimineert het hinderlijk uitschakelen van stroomopwaartse beveiligingsapparatuur, waardoor het probleem van plaatselijke stroomuitval wordt opgelost die wordt veroorzaakt door het starten van individuele apparaten.

Robuuste structuur en uitstekende kosten-prestaties: Vergeleken met softstarters of VFD's heeft dit systeem een ​​eenvoudige structuur, een laag uitvalpercentage en voordelige kosten, terwijl het een hoge veerkracht biedt onder zware industriële bedrijfsomstandigheden. Volautomatische bediening en eenvoudig onderhoud: Voorzien van automatische, tijdvertraagde omschakeling naar werking op volledige spanning zonder handmatige tussenkomst; vereenvoudigt toekomstig onderhoud, maakt gebruik van standaard verwisselbare onderdelen en zorgt voor lage onderhoudskosten.

V. Operationele resultaten na retrofitting

Regelbare startstroom en stabiele netkwaliteit: motor start soepel zonder spanningspieken of spanningsflikkering; apparatuur in de hele fabriek werkt stabiel zonder storingsgerelateerde foutwaarschuwingen.

Eliminatie van het uitschakelen van stroomopwaartse stroomonderbrekers: Meerdere start-stoptests hebben aangetoond dat stroomopwaartse schakelaars niet per ongeluk zijn uitgeschakeld, waardoor problemen met stroomuitval en productieonderbrekingen tijdens het opstarten volledig zijn opgelost.

Nul uitvalpercentage voor motoren en schakelaars: Normale temperatuurstijging tijdens het opstarten; geen contacterosie of verkleving; geen oververhitting of veroudering van motorwikkelingen; 100% apparatuurintegriteit.

Geschikt voor frequente start-stop-operaties: Voldoet aan de vereisten voor cyclisch starten en stoppen op basis van fluctuerende dag-nachtbelastingen op het afvalwaterzuiveringsstation, waardoor het operationele aanpassingsvermogen aanzienlijk wordt verbeterd.

Bij de eerste poging de elektrische acceptatie-inspectie doorstaan: opstartlogica, beveiligingsfuncties en stroomdistributienormen voldeden allemaal aan de vereisten en slaagden met succes voor de industriële standaardisatie-inspectie van de stroomdistributie.

VI. Samenvatting van de casus

De startschakelkast met verlaagde spanning van de autotransformator is de meest gangbare en kosteneffectieve startoplossing voor krachtige industriële ventilatoren, pompen en luchtcompressoren. Kernprincipe: Maakt gebruik van een autotransformator om de spanning te verlagen en de stroom te beperken, waardoor de impact van de startstroom op het elektriciteitsnet en de apparatuur wordt verminderd. Het verschilt van direct-on-line starten (hoge stroom, beschadigde apparatuur), softstarters (elektronica die gevoelig is voor storingen) en frequentieregelaars (hoge kosten). Met zijn duurzame structuur, hoge stabiliteit en gematigde kosten is het starten van autotransformatoren de voorkeurskeuze voor technische upgrades in oudere fabrieken en retrofits voor stroomdistributie voor apparatuur met een hoog vermogen en zware belasting, waardoor de netveiligheid, de levensduur van de apparatuur en de projectkostenefficiëntie effectief in evenwicht worden gebracht.
