APF Actieve Power Filterkast

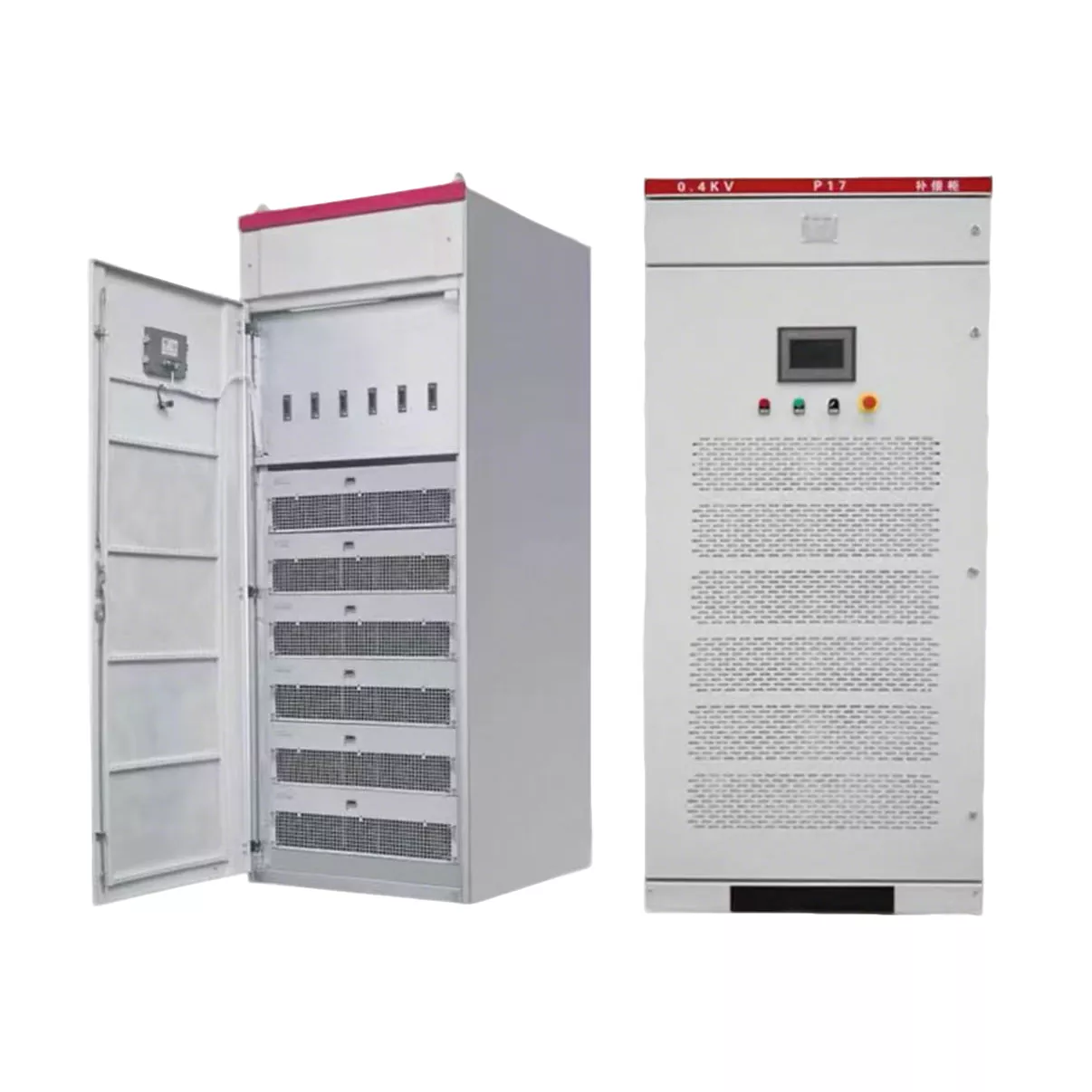

Junray Electrical APF Active Power Filter Cabinet is ontworpen om harmonische vervuiling veroorzaakt door niet-lineaire belastingen zoals frequentieregelaars, gelijkrichters en UPS-systemen te elimineren. Het biedt real-time harmonische compensatie over de 2e tot en met de 50e harmonische orde, waardoor een mitigatie-efficiëntie van ≥95% wordt bereikt en de totale harmonische vervorming (THDi) wordt verminderd tot binnen de grenzen van de GB/T 14549- en IEEE 519-normen. Dit beschermt transformatoren, kabels, condensatoren en gevoelige stroomafwaartse apparatuur tegen oververhitting, vroegtijdige veroudering of defecten. De kast staat op de vloer, heeft een IP4X-classificatie en is gebouwd met meerdere ingebouwde beveiligingen, waaronder beveiliging tegen overspanning, onderspanning, overstroom en overtemperatuur. Geschikt voor productiefabrieken, chemische faciliteiten, datacenters en grote infrastructuurprojecten.

Waarom heeft uw fabriek dringend dynamisch management nodig?

Met het wijdverbreide gebruik van niet-lineaire belastingen zoals frequentieomvormers en gelijkrichtapparatuur is de harmonische vervuiling van het elektriciteitsnet steeds ernstiger geworden. Dit zorgt er niet alleen voor dat transformatoren oververhit raken en de veroudering van kabels versnelt, maar kan ook leiden tot condensatorexplosies, storingen in de relaisbescherming en andere ernstige ongelukken. De meer directe economische verliezen komen voort uit de ‘harmonische boetes’ die worden opgelegd door de energievoorzieningsafdeling. Traditionele passieve filters kunnen zich alleen op specifieke frequenties richten en zijn gevoelig voor resonantie met de systeemimpedantie, waardoor secundaire vervuiling ontstaat. Onze APF Active Power Filterkast maakt gebruik van geavanceerde dynamische managementtechnologie. Het is als een "zuiveraar" voor het elektriciteitsnet, die in staat is tot realtime monitoring van huidige golfvormen, en automatisch compenserende stromen met gelijke amplitude en tegengestelde richting aan de harmonische amplitudes identificeert en genereert. Deze benadering van 'gif gebruiken om gif tegen te gaan' kan de impact van harmonischen volledig elimineren, de totale harmonische vervorming binnen het nationale standaardbereik beheersen en u in staat stellen volledig afscheid te nemen van boetes en het risico dat apparatuur doorbrandt.

Kernvoordeel

De kernwaarde van deze APF Active Power-filterkast ligt in het hoge dynamische responsvermogen en het uiterst nauwkeurige regeleffect. Ten eerste heeft het een volledig bereik van harmonischencontrole, in staat om meer dan 95% van de harmonischen uit te filteren, inclusief de gewone 5e en 7e harmonischen, evenals harmonischen van hogere orde variërend van de 2e tot de 50e. Ten tweede verbetert het de stroomkwaliteit aanzienlijk door harmonischen te beheersen, lijnverliezen te verminderen en de effectieve belastingssnelheid van transformatoren te verhogen, wat overeenkomt met een uitbreiding van de transformatorcapaciteit. Belangrijker nog is dat het gevoelige stroomafwaartse apparatuur effectief kan beschermen, waardoor de levensduur van motoren en frequentieomvormers wordt verlengd. Voor veel fabrieken dekken de elektriciteitsbesparingen en het vermijden van boetes die in de eerste maand na de installatie van deze apparatuur worden gerealiseerd vaak een aanzienlijk deel van de apparatuurkosten, wat resulteert in een extreem hoog rendement op de investering.

Het engagement van Junray Electrical

Als doorgewinterde fabrikant met internationale certificeringen zoals ISO, CE en CCC is Junray Electrical zich terdege bewust van de barre omstandigheden van industriële omgevingen. Deze APF Active Power-filterkast heeft een vloerstaand ontwerp en heeft een beschermingsniveau van IP4X, geschikt voor verschillende distributieruimteomgevingen. Het interieur maakt gebruik van hoogwaardige actieve APF-filtermodules, gecombineerd met gestandaardiseerde bedradingstechnieken voor stroom- en zwakke stroomscheiding, waardoor de elektromagnetische compatibiliteit en stabiliteit van het systeem wordt gegarandeerd. De apparatuur beschikt over krachtige intelligente detectiemogelijkheden, die zich automatisch kunnen aanpassen aan belastingveranderingen zonder frequente handmatige aanpassingen. Tegelijkertijd hebben we meerdere beveiligingsmechanismen ingebouwd, zoals bescherming tegen overspanning, onderspanning, overstroom en oververhitting. In geval van systeemafwijkingen wordt het automatisch uitgeschakeld en een alarm afgegeven. Het speciale koel- en ventilatieontwerp zorgt ervoor dat de modules kalm en stabiel blijven, zelfs tijdens lange perioden van hoge belasting.

Breed toepasbare scenario's

Onze APF Active Power Filterkast wordt veel gebruikt op plaatsen waar extreem hoge eisen worden gesteld aan de stroomkwaliteit. Het is onmisbaar als "bewaker van het elektriciteitsnet" in fabrieken met een groot aantal frequentieomvormers, chemische fabrieken uitgerust met rectificatieapparatuur en datacenters met een hoge datadichtheid. Voor grote infrastructuurprojecten kan het systeem ook effectief de harmonische interferentie beheren die door bouwapparatuur wordt gegenereerd. Kiezen voor Junray Electrical betekent kiezen voor een partner die technologie begrijpt en kwaliteit hoog in het vaandel heeft staan. Wij bieden een volledige processervice, van selectie, installatie tot after-sales, zodat uw stroomdistributiesysteem de optimale staat bereikt.

Technische specificaties

Casestudy

Bij dit project gaat het om een ​​gemeentelijke secundaire rioolwaterzuiveringsinstallatie. Belangrijke belastingen zijn onder meer influent-liftpompen, retourpompen, beluchtingsventilatoren en slibontwateringsapparatuur. Alle apparatuur maakt gebruik van frequentieregelaars (VFD's) en softstarters voor snelheidsregeling, wat een typisch scenario vertegenwoordigt met niet-lineaire belastingen met hoge intensiteit.

Problemen geïdentificeerd

Het oorspronkelijke laagspanningsstroomdistributiesysteem van de fabriek was alleen uitgerust met standaard condensatorbanken voor blindvermogencompensatie en ontbeerde apparatuur voor het beperken van harmonischen. Langdurig gebruik resulteerde in verschillende problemen met de stroomkwaliteit die de continue productie vaak verstoorden, waardoor er een dringende behoefte ontstond aan de installatie van Active Power Filters (APF's) voor uitgebreide mitigatie.

Ernstige harmonische vervorming: Uit testen van de netvoedingskwaliteit op locatie bleek dat de totale harmonische stroomvervorming (THDi) 27,6% was aan de laagspanningszijde, met dominante karakteristieke harmonischen van de 5e, 7e, 11e en 13e orde – niveaus die de toegestane limieten ver overschreden.

Frequente defecten aan de condensatorbank: condensatoren voor blindvermogencompensatie hadden vaak last van uitpuilen, diëlektrische doorslag en struikelen, waardoor ze niet goed konden schakelen; de resulterende lage powerfactor bracht het risico met zich mee van financiële boetes op basis van kosten voor aanpassing van de powerfactor.

Ernstige oververhitting van apparatuur: Abnormale temperatuurstijgingen werden waargenomen in laagspanningsrails, stroomkabels en transformatoren, waardoor de veroudering van de kabelisolatie werd versneld en brandgevaar ontstond.

Instabiele automatiseringssystemen: PLC's, instrumentatie en online monitoringapparatuur hadden last van harmonische interferentie, wat leidde tot datafluctuaties en abnormale metingen, die af en toe valse triggers van procesvergrendelingen veroorzaakten.

Ongewenst uitschakelen van verdeelkasten: Harmonischen veroorzaakten buitensporige nulsequenties en vervormde stromen, wat leidde tot frequent hinderlijk uitschakelen van laagspanningsstroomonderbrekers en aardlekbeveiligingsapparatuur, waardoor de continue rioolwaterzuivering werd verstoord.

Oplossing

Op basis van de belastingskarakteristieken en harmonische testgegevens werd een 300A APF actieve filterkast geïnstalleerd in een gecentraliseerde parallelle configuratie op de 0,4 kV hoofdrail in de laagspanningsverdeelruimte. Deze opstelling maakt gebruik van een parallelle verbinding om harmonischen over alle frequentiebereiken dynamisch te verzachten en tegelijkertijd dynamische blindvermogencompensatie te bieden en netresonantie te onderdrukken. Apparatuurspecificaties:

Model: Laagspanningsactief vermogensfilter (APF-300A/380V)

Installatielocatie: 0,4 kV laagspanningshoofdverdeelruimte

Compensatiemethode: realtime parallelle actieve mitigatie

Reikwijdte van de mitigatie: harmonischen over het volledige spectrum (2e tot 50e orde); gelijktijdige harmonische mitigatie en dynamische blindvermogencompensatie

Reactietijd: ≤5 ms; compatibel met dynamische fluctuerende belastingen van ventilatoren en pompen met variabele frequentieaandrijving (VFD).

Harmonische compliance: Systeem THDi verlaagd van 27,6% naar minder dan 8%

Resultaten

Volledige oplossing van storingen in de condensatorkast: geëlimineerde harmonische resonantie-interferentie; condensatoren zwellen niet meer op en trippen niet meer; Het blindvermogencompensatiesysteem werkt stabiel.

Aanzienlijke vermindering van de temperatuurstijging van apparatuur: verwarmingsproblemen in transformatoren, rails en kabels zijn aanzienlijk verbeterd; geëlimineerde risico's van langdurige degradatie bij hoge temperaturen; verlengde de levensduur van stroomdistributieapparatuur.

Stabiel automatiseringscontrolesysteem: Harmonische interferentie volledig geëlimineerd; gegevens van PLC's, sensoren en online monitoringinstrumenten bleven stabiel, zonder grillige fluctuaties of valse interlock-trips.

Verbeterde betrouwbaarheid van de stroomvoorziening: Volledig opgeloste problemen met het hinderlijk uitschakelen van laagspanningsschakelaars; verzekerd van een continue, stabiele 24-uurs werking van het afvalwaterzuiveringsproces; productiestops voorkomen.
