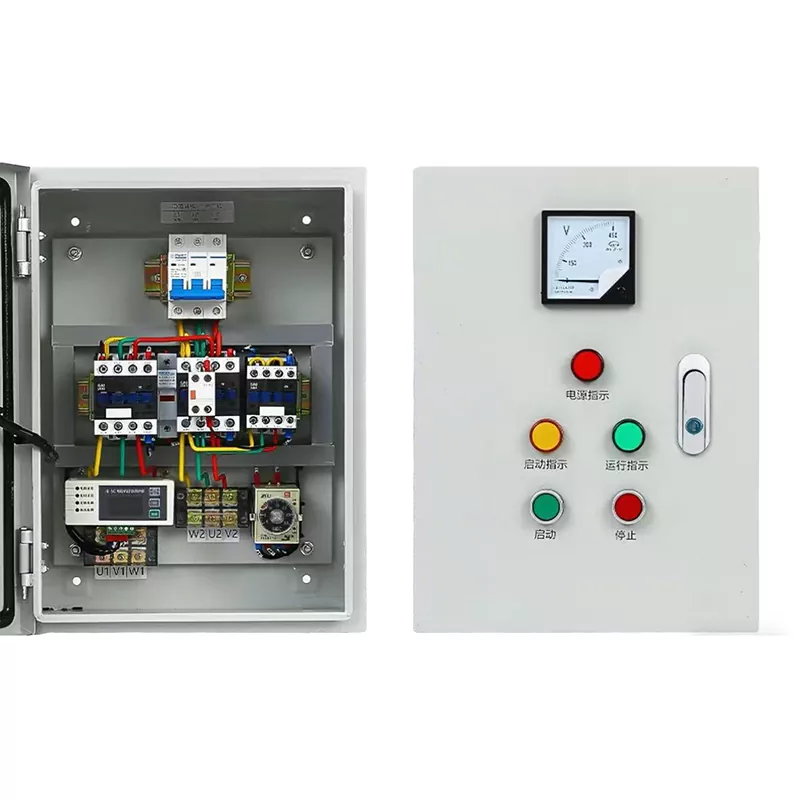

Star-Delta starterschakelkast

Junray Electrical Star-Delta Starter Control Cabinet is een kosteneffectieve startoplossing met verlaagde spanning, speciaal ontworpen voor motoren met een hoog vermogen die geen snelheidsregeling vereisen. Door gebruik te maken van ster-delta-starttechnologie wordt de startstroom teruggebracht tot een derde van de direct-on-line startniveaus, waardoor netspanningsdalingen, mechanische schokken en schade aan apparatuur veroorzaakt door overmatige inschakelstroom effectief worden geëlimineerd. Met een eenvoudige en robuuste structuur biedt het een aanzienlijk hogere betrouwbaarheid en lagere uitvalpercentages in vergelijking met frequentieregelaars, terwijl de kosten ongeveer 60% lager zijn. Het nominale vermogen varieert van 15 kW tot 315 kW met IP40-bescherming, en ondersteunt zowel vloer- als wandmontage. Geschikt voor toepassingen met hoog vermogen, zoals waterpompen, ventilatoren, luchtcompressoren en transportbanden in industriële, gemeentelijke en commerciële omgevingen waar een soepele opstart en bescherming van apparatuur van cruciaal belang zijn.

Speciaal ontwikkeld voor motoren met hoog vermogen

Wanneer veel bedrijven motoren met hoog vermogen gebruiken, zullen ze twee kernproblemen tegenkomen: ten eerste, wanneer de motor direct wordt gestart, is de startstroom te groot, wat niet alleen een sterke invloed heeft op het elektriciteitsnet en de normale werking van andere apparatuur beïnvloedt, maar ook gemakkelijk de motor beschadigt, waardoor schade aan de apparatuur en productie-uitval ontstaat; Ten tweede is het gebruik van een frequentieomzettingsschakelkast te duur om het probleem van de startstroom op te lossen. Voor scenario's waarbij geen snelheidsregeling nodig is, maar alleen de startstroom moet worden verlaagd, zijn de kosten extreem laag, wat resulteert in kostenverspilling.

De Star-Delta Starterschakelkast is precies ontworpen om dit pijnpunt aan te pakken. Het is speciaal ontwikkeld voor motoren met een hoog vermogen, zonder de noodzaak van complexe structuren. Het kan een efficiënte start van de spanningsreductie bereiken, waarbij functionaliteit en zuinigheid in evenwicht worden gebracht, en voldoet perfect aan de startbehoeften van verschillende krachtige motoren die geen snelheidsregeling vereisen.

Technische specificaties

Kernvoordeel

Verlaag de spanning tijdens het opstarten om het elektriciteitsnet te beschermen en de motor duurzamer te maken

Tijdens het opstarten wordt een ster-driehoek-verbindingsmethode toegepast, die de startstroom nauwkeurig kan reduceren tot 1/3 van de directe aanloopstroom. Dit elimineert volledig de impact van grote stromen op het elektriciteitsnet, vermijdt spanningsschommelingen in het elektriciteitsnet die andere apparatuur beïnvloeden, en voorkomt effectief dat de motor doorbrandt als gevolg van overmatige startstroom, waardoor de levensduur van de motor wordt verlengd, de vervangingskosten van apparatuur worden verlaagd en de belangrijkste pijnpunten bij het starten van motoren met groot vermogen worden opgelost.

Een kosteneffectieve keuze

Vergeleken met de schakelkast met variabele frequentie is de prijs van de Star-Delta Starterschakelkast direct met 60% verlaagd. Het is niet nodig om veel geld uit te geven aan complexe apparatuur met variabele frequentie. Voor scenario's waarin snelheidsaanpassing niet vereist is en alleen de startstroom hoeft te worden verlaagd, kan het volledig voldoen aan de gebruiksvereisten, waardoor de aanschafkosten van de onderneming aanzienlijk worden verlaagd en de latere exploitatie- en onderhoudsinvesteringen worden verminderd. De kostenprestaties zijn veel beter dan die van vergelijkbare producten.

Eenvoudige en stabiele structuur

Door de complexe frequentieomzettingsmodule achterwege te laten en een eenvoudig en praktisch structureel ontwerp aan te nemen, is deze tijdens bedrijf stabieler, met een extreem laag uitvalpercentage. Vooral geschikt voor scenario's met stabiele belastingen en waarbij zelden onderhoud aan de apparatuur nodig is. Er is geen noodzaak voor frequente stilstand voor onderhoud, waardoor productieonderbrekingen als gevolg van apparatuurstoringen worden verminderd en de productie-efficiëntie wordt verbeterd.

Meerdere veiligheidsbeschermingen

Geïntegreerd met overbelastings-, overstroom-, overspannings- en onderspanningsbeveiligingsfuncties, kan het de bedrijfsstatus van de motor in realtime bewaken. Zodra de motor een afwijking vertoont, wordt de apparatuur automatisch uitgeschakeld, waardoor de motor en de bijbehorende apparatuur effectief worden beschermd, schade aan de apparatuur wordt voorkomen, potentiële veiligheidsrisico's en economische verliezen als gevolg van defecten aan de apparatuur worden vermeden en een betrouwbaardere werking wordt gegarandeerd.

De installatie is handig en efficiënt.

Het installatieproces is eenvoudig. Er zijn geen professionele technici nodig die veel tijd besteden aan het debuggen. Het is snel te realiseren en geschikt voor diverse snel voortschrijdende engineeringprojecten. Het vermindert de installatietijd en zorgt ervoor dat de apparatuur zo snel mogelijk in gebruik kan worden genomen, waardoor de voortgang van het project wordt verbeterd.

Gedetailleerde demontage van componenten

Onze Star-Delta Starterschakelkast besteedt veel aandacht aan elk detail. Van de kerncomponenten tot het bedradingsproces volgt het strikt de industrienormen. Met producten van hoge kwaliteit elimineert het zorgen over inkoop en zorgt het voor een stabiele werking op de lange termijn. Het is uitgerust met een speciale ster-driehoekstartmodule. De kerncomponenten zijn van uitstekende kwaliteit en kunnen nauwkeurig starten met spanningsreductie, waardoor de startstroom effectief wordt verminderd. Het heeft ook meerdere beveiligingscomponenten om de veiligheid van de werking van de motor volledig te garanderen en abnormale situaties te voorkomen. Het precieze tijdrelais kan automatisch schakelen tussen ster- en driehoekstartmodi, met nauwkeurige schakeling en betrouwbare werking, zonder dat handmatige bediening nodig is. Het speciale warmteafvoer- en ventilatieontwerp verwijdert snel de warmte die wordt gegenereerd tijdens de werking van de apparatuur, waardoor wordt voorkomen dat componenten verouderen als gevolg van oververhitting en de levensduur van de apparatuur wordt verlengd. Het standaard bedradingsproces zorgt voor scheiding van stroom- en signaalleidingen, met rechte en verticale bedrading, duidelijke klemmarkeringen, wat later onderhoud gemakkelijk maakt, en het voldoet ook aan de veiligheidsnormen, waardoor een soepele projectacceptatie mogelijk is.

Dekt verschillende startvereisten voor grote vermogensmotoren

De Star-Delta Starterschakelkast, met zijn uitstekende prestaties en flexibele aanpasbaarheid, wordt veel gebruikt in verschillende scenario's van motoren met groot vermogen die geen snelheidsregeling vereisen, en voldoet daarmee precies aan de startvereisten van verschillende industrieën.

In het waterpompscenario met groot vermogen is het geschikt voor verschillende watertoevoerpompen met groot vermogen, waardoor een soepele drukverlaging wordt bereikt en schade aan de pomp als gevolg van overmatige startstroom wordt vermeden;

In het ventilatorscenario met groot vermogen kan het worden gebruikt voor het starten van verschillende ventilatoren met groot vermogen, waardoor de startstroom wordt verminderd en de stabiele werking van de ventilator wordt gegarandeerd;

In het luchtcompressorscenario met groot vermogen is het geschikt voor het starten van luchtcompressoren, waarbij rekening wordt gehouden met zowel de soepelheid van het opstarten als de bescherming van de apparatuur;

In het scenario met een transportband met groot vermogen helpt het de transportband soepel te starten, waardoor de slijtage van de apparatuur wordt verminderd en de transportefficiëntie wordt verbeterd;

Tegelijkertijd is het ook compatibel met andere motoren met groot vermogen die geen snelheidsregeling vereisen, of het nu gaat om industriële productie, gemeentelijke techniek of verschillende verwerkingsfabrieken, het kan worden aangepast.

Overzicht van renovatieprojecten

Projectprofiel

Dit project betreft de retrofit van het elektrische systeem voor brandbestrijdingspompen in een commercieel complex. De installatie bestaat uit een hoofdsprinklerpomp van 30 kW en een drukstabiliserende pompset. Het systeem is geclassificeerd als een klasse I-noodbrandbestrijdingsbelasting en stelt hoge eisen aan de startstabiliteit, minimale impact op het elektriciteitsnet en de betrouwbaarheid van de apparatuur.

De originele uitrusting maakte gebruik van een direct-on-line (DOL) startmethode. De enorme inschakelstroom bij het opstarten veroorzaakte vaak spanningsdips, flikkerende verlichting en onmiddellijke overbelasting van stroomopwaartse stroomonderbrekers. Bovendien riskeerde de startstoot de mechanische structuur van de pomp te beschadigen en de levensduur van de motor te verkorten. Om de startstroom te verminderen, een soepele opstart te garanderen en zowel het elektriciteitsnet als de brandbestrijdingsapparatuur te beschermen, werd het systeem geüpgraded naar Star-Delta (Y/Δ) startschakelkasten met verlaagde spanning, waardoor werd voldaan aan de eisen van de brandveiligheidscode voor starten met lage impact.

Problemen voorafgaand aan de retrofit

Overmatige start-inschakelstroom: de DOL-startstroom bereikte 6–7 keer de nominale stroom, wat regelmatig schommelingen in de netspanning en kortstondige stroomonderbrekingen voor apparatuur ter plaatse veroorzaakte.

Schade door mechanische schokken: Een overmatig momentaan koppel tijdens een "harde" start op volle spanning stelde de pompkoppelingen en lagers bloot aan herhaalde spanning, wat resulteerde in hoge uitvalpercentages, lawaai en trillingen.

Stroomopwaartse uitschakeling van stroomonderbrekers: Hoge inschakelstromen veroorzaakten onmiddellijke overbelasting van inkomende stroomonderbrekers, wat leidde tot incidentele uitschakelingen en het risico dat brandbestrijdingsapparatuur niet betrouwbaar zou functioneren.

Niet-naleving van de acceptatienormen voor brandveiligheid: Direct starten is ten strengste verboden voor brandbluspompen met hoog vermogen; Starten met verlaagde spanning is verplicht. De oorspronkelijke startmethode voldeed niet aan de acceptatiecriteria.

Onvermogen om frequente start-stop-cycli aan te kunnen: DOL-starten brengt hoge thermische verliezen met zich mee, waardoor het ongeschikt is voor de frequente start-stop-operaties die nodig zijn tijdens de inbedrijfstelling van brandsystemen en het testen van koppelingen.

Apparatuurconfiguratieplan

Op basis van de specificaties van de 30 kW-brandbluspompmotor en de elektrische codes voor brandbestrijding werden speciale Star-Delta-startschakelkasten met verlaagde spanning geïnstalleerd. Deze kasten maken het starten van een Star-configuratie met verlaagde spanning mogelijk, gevolgd door een automatische, tijdvertraagde overschakeling naar Delta-bedrijf op volledige spanning. Ze bieden bescherming tegen overbelasting, faseverlies, kortsluiting en thermische problemen, evenals mogelijkheden voor lokale en externe koppelingscontrole. Specificaties kernapparatuur

Gecontroleerde belasting: 30 kW driefasige sprinklerpompmotor

Startmethode: Ster (Y) start met verlaagde spanning → Tijdvertraagde schakelaar naar Delta (Δ) voor nominaal bedrijf

Startstroom: teruggebracht tot een derde van de direct-on-line startstroom; minimaliseert de impact op het elektriciteitsnet aanzienlijk

Besturingscomponenten: hoofdschakelaar, sterpuntschakelaar, runschakelaar, tijdvertragingsrelais, thermische overbelastingsbeveiliging

Schakeltijd: intelligente vertraging van 7 seconden voor het schakelen; geoptimaliseerd voor soepele, onbelaste opstartkarakteristieken van de pomp

Controlefuncties: Lokale handmatige start, starten op afstand via brandalarmkoppeling, bedrijfsfeedback, foutalarm

Beveiligingsfuncties: bescherming tegen faseverlies, bescherming tegen overbelasting, kortsluitbeveiliging, bescherming tegen thermische overbelasting

Hoogtepunten van de renovatie

Aanzienlijke vermindering van de startimpact: Star-Delta startspanning met verlaagde spanning beperkt de inschakelstroom tot een redelijk bereik, waardoor spanningsdips en netfluctuaties effectief worden geëlimineerd.

Extreem soepel opstarten: Zacht opstarten elimineert zware mechanische schokken; vermindert de waterslageffecten op pompen, motoren en leidingen aanzienlijk, waardoor de levensduur van de apparatuur wordt verlengd.

Robuuste en betrouwbare beschermingslogica: meerdere elektrische beschermingslagen detecteren nauwkeurig faseverlies, overbelasting en rotorvergrendelingsfouten, waardoor tijdige uitschakelingen en alarmen worden geactiveerd om ervoor te zorgen dat de apparatuur operationeel is.

Ondersteuning voor brandsysteemkoppeling: integreert met het brandalarmbedieningspaneel om automatisch opstarten tijdens brand, starten/stoppen op afstand en statusfeedback mogelijk te maken, volledig in overeenstemming met de acceptatienormen voor brandveiligheid.

Volwassen ontwerp en laag uitvalpercentage: Het Star-Delta-regelcircuit is eenvoudig, stabiel, gemakkelijk te onderhouden en zeer goed bestand tegen interferentie – ideaal voor brandapparatuur die lange tijd stand-by blijft, maar onmiddellijk moet worden ingeschakeld wanneer dat nodig is.

Operationele resultaten na retrofit

Stabiele netwerking: de inschakelstroom wordt drastisch verminderd; er treden geen spanningsschommelingen of flikkeringen van licht op binnen de faciliteit, en stroomopwaartse stroomonderbrekers schakelen niet uit als gevolg van onmiddellijke overbelasting.

Soepel, schokvrij opstarten: Motor en pomp starten soepel met aanzienlijk minder trillingen en geluid; De risico's die gepaard gaan met waterslag in pijpleidingen worden volledig geëlimineerd.

Nauwkeurige en betrouwbare bescherming: Meerdere testruns en koppelingstests zijn met succes uitgevoerd zonder valse alarmen of onbedoelde handelingen; 100% operationele integriteit van de apparatuur.

Succesvolle brandveiligheidsacceptatie: Opstartmethode, besturingslogica en koppelingsfuncties voldoen volledig aan de elektrische ontwerpcodes voor brandveiligheidssystemen en doorstaan ​​de definitieve acceptatie-inspectie.

Lagere O&M-kosten: Het aantal defecten aan apparatuur is aanzienlijk gedaald; elimineert de noodzaak van frequente reparaties of vervanging van mechanische onderdelen, waardoor een stabiele en betrouwbare werking op de lange termijn wordt gegarandeerd. Samenvatting van de casus

De Star-Delta startschakelkast met verlaagde spanning vertegenwoordigt de meest gebruikte en volwassen startoplossing voor apparatuur met hoog vermogen, zoals waterpompen, ventilatoren, industriële motoren en brandbestrijdingssystemen, variërend van 30 kW tot 132 kW. Gekenmerkt door een eenvoudige structuur, hoge stabiliteit, laag uitvalpercentage en uitstekende kosteneffectiviteit, vermindert het op effectieve wijze motorstartpieken en beschermt het zowel het elektriciteitsnet als de mechanische apparatuur. Het voldoet aan de brandveiligheids- en industriële elektrische normen en dient als standaard besturingsapparatuur voor civiele gebouwen, gemeentelijke projecten en industriële energiesystemen.
