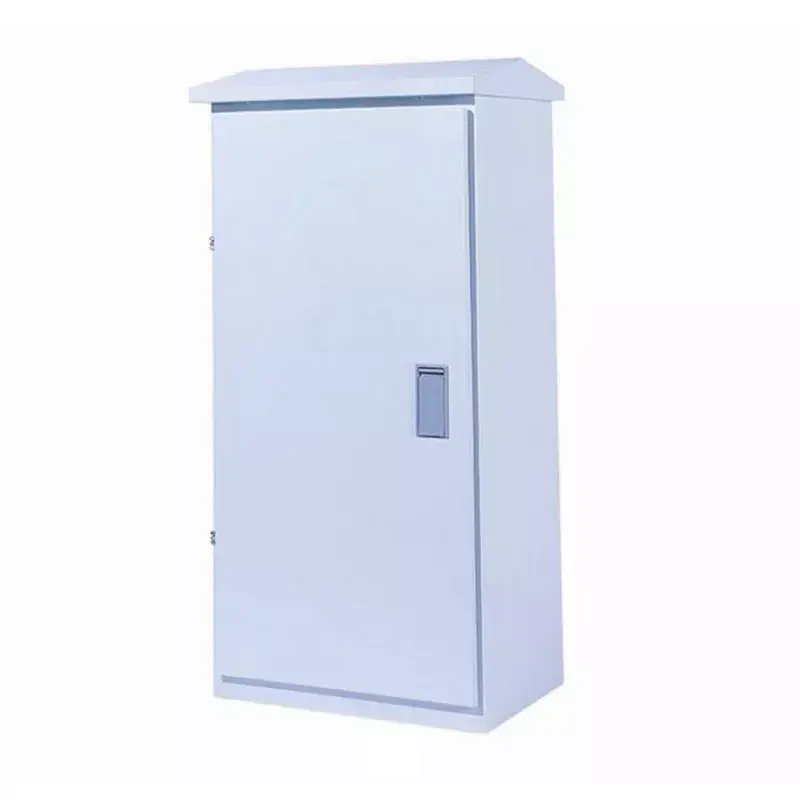

XL-21 waterdichte stroomkast voor buiten

Buitenpompen, ventilatoren, brekers en andere elektrische apparatuur, de veiligheid van de stroomverdeling heeft rechtstreeks invloed op de voortgang van de productie. Gewone stroomkasten voor binnenshuis kunnen zich echter eenvoudigweg niet aanpassen aan de buitenomgeving; wanneer ze in de open lucht worden geplaatst, worden ze binnen korte tijd nat en roesten ze. Wind- en regenerosie zullen ook schade aan de interne componenten veroorzaken, waardoor ze niet bestand zijn tegen grote stroomcircuits. Frequente storingen en stilstanden verhogen niet alleen de onderhoudskosten, maar vertragen ook de bouwplanning. De XL-21 waterdichte stroomkast voor buiten is speciaal ontworpen voor stroomvoorziening buitenshuis, pakt deze pijnpunten aan en biedt stabiele en veilige garanties voor stroomdistributie voor stroomapparatuur voor buitenshuis.

Technische specificaties

IP54 waterdicht ontwerp

We houden ons strikt aan de IP54-beschermingsnorm en combineren een schuine, regendichte luifel met een rubberen afdichtingsstrip met hoge dichtheid rond het deurkozijn om een ​​dubbele waterdichte barrière te vormen. Dit kan effectief voorkomen dat regenwaterspetters en waterdamp binnendringen. Zelfs in buitensituaties met hevige regen kan het ervoor zorgen dat de interne stroomcomponenten droog en watervrij blijven, waardoor de stabiele werking van de stroomapparatuur wordt gegarandeerd en wordt voldaan aan de eisen van de beschermingsnormen voor buitengebruik.

Hoge stroombelastbaarheid

De XL-21 waterdichte stroomkast voor buiten ondersteunt een nominale stroom variërend van 100A tot 630A. Het is uitgerust met grote en verdikte koperen rails, met een groot stroomvoerend vermogen en een lage temperatuurstijging. Het kan gemakkelijk stroomdistributie bieden voor grote stroomapparatuur, zoals grote waterpompen, ventilatoren, brekers, enz., en voldoet aan de eisen van ultragrote stroomcircuits en zorgt voor een stabiele werking van de apparatuur op de lange termijn. Het is geschikt voor industriële gebruiksscenario's met hoge stroomsterkte.

Slagvast en duurzaam

We gebruiken verdikte koudgewalste staalplaten of 304 roestvrijstalen materialen (keuzes kunnen naar behoefte worden gemaakt). De kast heeft een hoge sterkte, is bestand tegen schokken en slagkracht. Zelfs in scenario's die gevoelig zijn voor stoten en schokken, zoals op bouwplaatsen en mijnen, zal het niet gemakkelijk vervormen of beschadigd raken. Het is duurzaam en gaat lang mee, en kan zich langdurig aanpassen aan zware buitenomgevingen, zoals blootstelling aan de zon en corrosie. Het voldoet aan de anticorrosienormen op C4-niveau en is bestand tegen erosie door zeer corrosieve omgevingen.

Aanpassing van de landing

Het heeft een standaard landingsontwerp en kan zonder ingewikkelde installatieprocedures direct op de buitengrond of op het platform worden geplaatst. Het is compatibel met alle conventionele stroomcomponenten. Of het nu gaat om een ​​nieuwe scène-installatie of het vervangen van de oude buitenstroomkast, deze kan direct worden aangepast zonder dat er aanpassingen aan de bedrading nodig zijn, waardoor de bouwtijd en installatiekosten aanzienlijk worden verkort.

Gedetailleerd ontwerp

Junray Electrical hecht veel belang aan de nauwgezette verfijning van haar producten. Van kernbescherming tot dagelijks gebruik, elk ontwerp van de XL-21 waterdichte buitenstroomkast is afgestemd op de eisen van stroomdistributie buitenshuis. Met kwaliteit bouwt het een veilige verdedigingslinie. De schuine, regendichte dakbedekking wordt gecombineerd met een speciale regendichte dakrand, die het regenwater snel laat stromen en voorkomt dat het in de kast binnendringt. De volledig afgedichte rubberen strips met hoge dichtheid blokkeren effectief wind, waterdamp en stof, waardoor de water- en stofdichte prestaties worden verbeterd. De grote dikke koperen rails zorgen voor een stabiele overdracht van hoge stromen en verminderen het warmteverlies. Het dikke antidiefstalveiligheidsslot voorkomt effectief elektriciteitsdiefstal en kwaadwillige schade en biedt uitgebreide bescherming voor de veiligheid van het stroomverbruik buitenshuis, terwijl ook rekening wordt gehouden met de bruikbaarheid en veiligheid.

Toepasselijke scenario's

Met uitstekende beschermende prestaties, grote stroombelastbaarheid en duurzaamheidskenmerken is de XL-21 waterdichte stroomkast voor buiten breed toepasbaar in verschillende scenario's voor stroomdistributie buitenshuis, precies passend bij de behoeften van verschillende industrieën. In scenario's met buitenwaterpompen is het geschikt voor de stroomdistributie van buitenrioleringspompen, watervoorzieningspompen en irrigatiepompen, waardoor de stabiele werking van watervoorzienings- en irrigatiesystemen wordt gegarandeerd; in scenario's met buitenventilatoren is het geschikt voor de stroomverdeling van buitenventilatoren en luchtcompressoren, waardoor de soepele werking van de apparatuur wordt gegarandeerd; in stroomscenario's op bouwplaatsen is het geschikt voor stroomapparatuur buitenshuis en tijdelijke stroomdistributie op bouwplaatsen, met duurzaamheid en installatiegemak; in scenario's voor mijnbouwapparatuur is het geschikt voor de stroomverdeling van buitenbrekers en zeefapparatuur in mijnen, ter bescherming tegen zware omstandigheden; in buitenfabrieksscenario's is het geschikt voor de stroomdistributie van buitenfabriekswerkplaatsen en open productielijnen, waardoor een soepele productievoortgang wordt gegarandeerd.

Veelgestelde vragen

Vraag: Is het IP54-beschermingsniveau bestand tegen regenachtig weer?

A: De XL-21 waterdichte stroomkast voor buiten heeft een IP54-beschermingsniveau. Het kan effectief voorkomen dat regenwaterspatten en waterdamp binnendringen. Hij is voorzien van een schuin regendicht dak en volledig afgedichte rubberen strips. Zelfs als het buiten wordt blootgesteld aan hevige regen, kan het ervoor zorgen dat de interne componenten niet vochtig of drassig zijn, waardoor de normale werking van de elektrische apparatuur wordt gegarandeerd en wordt voldaan aan de eisen van de beschermingsnormen voor buitengebruik.

Vraag: Welke opties zijn beschikbaar voor het kastmateriaal?

A: Het kastmateriaal kan koudgewalst staal met poedercoating of 304 roestvrij staal zijn. Beide materialen hebben de kenmerken van schokbestendigheid en duurzaamheid. Onder hen heeft 304 roestvrij staal sterkere anti-corrosieprestaties en kan het zich perfect aanpassen aan zware omgevingen zoals mijnen en stranden. Het voldoet ook aan de anticorrosienormen op C4-niveau en is bestand tegen erosie van zeer corrosieve omgevingen, en is niet gevoelig voor roest of schade.

Vraag: Moeten we de bedrading opnieuw aansluiten als we de oude doos vervangen?

A: Nee, dit product is compatibel met alle conventionele stroomcomponenten en is zo ontworpen dat het past in gewone buitenstroomkasten. Of het nu om een ​​nieuwe installatie gaat of om het vervangen van een oude doos, het kan direct compatibel zijn zonder dat de originele bedrading hoeft te worden gewijzigd. De installatie is handig en bespaart bouwtijd.

Vraag: Kan de nominale stroom worden aangepast?

A: Ja, het nominale stroombereik is 100A tot 630A. Maatwerk wordt ondersteund. Wij bieden grote koperen rails met een groot stroomvoerend vermogen, die perfect kunnen voldoen aan de stroomverdelingsvereisten van grote stroomapparatuur, zoals grote waterpompen en brekers voor buitengebruik. Het is geschikt voor industriële gebruiksscenario's met hoge stroomsterkte.

Casestudy voor retrofit

I. Projectoverzicht

Dit project omvat de landschappelijke opwaardering en renovatie van een stedelijk stadspark. De locatie beschikt over krachtige belastingen, zoals grootschalige muzikale fonteinpompsets, landschapsverlichting, uitlaatapparatuur voor buiten en irrigatiepompen, waarbij alle elektrische apparatuur buiten bij het meer, in groenstroken en in open gebieden is geïnstalleerd. De originele standaard stroomkasten voor binnenshuis en de eenvoudige plaatstalen behuizingen hadden onvoldoende bescherming tegen binnendringing; ze waren niet bestand tegen blootstelling aan regen, intens zonlicht, hoge luchtvochtigheid en corrosieve mist van het meer. Frequente storingen - waaronder het binnendringen van water, door vocht veroorzaakte uitschakeling van stroomonderbrekers, corrosie van aansluitingen en het uitschakelen van apparatuur - verstoorden de landschapssystemen van het park ernstig en brachten het risico van elektrische schokken en elektrische branden met zich mee.

Om de veilige werking van zware buitenapparatuur op lange termijn te garanderen, zijn alle units vervangen door XL-21 regen- en corrosiebestendige buitenstroomverdeelkasten. Deze kasten zorgen voor de gecentraliseerde stroomverdeling, bescherming tegen overbelasting en kortsluiting, en lokale bediening voor krachtige pompen, verlichting en landschapsapparatuur, waardoor een stabiele werking van de landschapssystemen van het park het hele jaar door wordt gegarandeerd.

II. Problemen vóór de retrofit

Onvoldoende bescherming en frequent binnendringen van water tijdens regen: standaard binnenkasten hadden geen regenkappen en dubbellaagse waterdichtheid; regen en mist drongen de behuizingen binnen, waardoor door vocht veroorzaakte kortsluitingen ontstonden en stroomonderbrekers en contactors uitschakelden.

Ernstige corrosie als gevolg van de hoge luchtvochtigheid nabij het meer: ​​Hoge vochtniveaus van het meer en aanzienlijke temperatuurschommelingen overdag zorgden ervoor dat standaard ijzeren kasten snel roesten en afbladderen; doorgeroeste grondplaten waardoor onder spanning staande elektrische componenten bloot komen te liggen.

Onvermogen om zware buitenbelastingen aan te kunnen: oude, eenvoudige kasten hadden een ongeorganiseerde interne lay-out en een slechte stroomvoerende capaciteit; Pompen met hoog vermogen hadden vaak te maken met oververhitting, losse verbindingen en uitschakelingen tijdens het opstarten en gebruik.

Controlestoringen veroorzaakt door condensatie en waterophoping: Aanzienlijke interne condensatie als gevolg van temperatuurschommelingen zorgde ervoor dat relais en regelcircuits niet goed functioneerden, wat leidde tot een onregelmatige werking van fontein- en verlichtingssystemen.

Hoge operationele risico's en uitvalpercentages: Frequente defecten aan apparatuur en stroomuitval voor onderhoud verstoorden de visuele aantrekkingskracht van het park en resulteerden in aanhoudend hoge exploitatie- en onderhoudskosten. III. Apparatuurconfiguratieplan

Om te voldoen aan de eisen van de buitenomgeving van het stadspark – gekenmerkt door hoge luchtvochtigheid, corrosieve omstandigheden en zware stroombelastingen – is de locatie uitgerust met gestandaardiseerde XL-21 regenbestendige stroomverdeelkasten voor buitengebruik. Deze units zijn voorzien van een versterkte waterdichte structuur en bieden een gecentraliseerde stroomuitvoer met meerdere circuits, lokale start/stop-regeling, bescherming tegen overbelasting en kortsluiting, en mogelijkheden voor foutisolatie.

Specificaties kernapparatuur

Model: XL-21 Regendichte en corrosiebestendige stroomverdeelkast voor buiten

Toepasselijk systeem: 380V/220V laagspanningsstroomverdeelsysteem

Beschermingsgraad: IP55 (regendicht, stofdicht, condensatiebestendig; bestand tegen blootstelling aan de zon en vochtigheid buitenshuis)

Kaststructuur: regendicht ontwerp met dubbele deur, regenafvoerende luifel aan de bovenkant en waterdichte kabelwartels aan de onderkant

Materiaal en afwerking: verdikte koudgewalste staalplaat met elektrostatische poedercoating en anticorrosie-/antiroestbehandeling; geschikt voor zeer vochtige, corrosieve omgevingen aan het meer

Interne configuratie: hoofdschakelaar + meervoudige stroomonderbrekers, AC-schakelaars, thermische overbelastingsbeveiliging, klemmenblokken en aardingssysteem

Regelfuncties: Lokale start/stop voor waterpompen en ventilatoren, overbelastingsbeveiliging, kortsluitbeveiliging en door fouten geactiveerde stroomisolatie

Installatiemethode: Buiten op de vloer of verhoogde wandmontage om onderdompeling door waterophoping op grondniveau te voorkomen

IV. Constructie- en toepassingshoogtepunten

De dubbellaagse waterdichte structuur voorkomt het binnendringen van water volledig: beschikt over een regendichte buitendeur en een afgedichte binnendeur, gecombineerd met een regenkap aan de bovenkant en waterdichte kabelwartels aan de onderkant, om zware regen en mist aan het meer volledig te weerstaan, waardoor het interieur permanent droog blijft.

Corrosiebestendig en weerbestendig voor zware buitenomstandigheden: verdikte anticorrosiepoedercoating biedt weerstand tegen UV-stralen, vochtigheid, zoutnevel en vocht; zorgt ervoor dat er geen roest, vervorming of afbladdering van de coating optreedt bij langdurig gebruik buitenshuis.

Hoge vermogenscapaciteit voor zwaar gebruik: de XL-21 standaardkast heeft een compacte structuur, een hoog stroomvoerend vermogen en een uitstekende warmteafvoer; speciaal ontworpen voor krachtige pompsets en buitenapparatuur om oververhitting of losse verbindingen te voorkomen.

Meerdere elektrische beveiligingen zorgen voor operationele veiligheid: uitgebreide bescherming tegen kortsluiting, overbelasting, faseverlies en thermische overbelasting; onafhankelijke isolatie van fouten in één circuit zorgt ervoor dat de werking van andere apparatuur onaangetast blijft. Georganiseerde lay-out en handige O&M: Nette interne bedrading, gelaagde en gezoneerde configuratie en duidelijke labels maken onderhoud, probleemoplossing en toekomstige capaciteitsuitbreiding uiterst eenvoudig.

V. Operationele prestaties na retrofit

Volledige oplossing van vochtgerelateerde storingen: Ondanks hevige seizoensregens en condensatie veroorzaakt door dagelijkse temperatuurschommelingen blijft de binnenkant van de behuizing droog en stofvrij, zonder struikelen of kortsluiting als gevolg van vocht.

Stabiele werking van de apparatuur zonder stilstand: fonteinpompen, landschapsverlichting en irrigatieapparatuur starten en stoppen soepel; Er zijn het hele jaar door geen onverklaarbare stilleggingen of storingen geweest, waardoor consistente, conforme landschapsactiviteiten zijn gegarandeerd.

Intacte integriteit van de behuizing: Ondanks langdurig gebruik in de zeer vochtige omgeving aan het meer, vertoont de behuizing geen roest, afbladderende verf of vervorming, waardoor de uitstekende structurele en esthetische staat behouden blijft.

Eliminatie van elektrische veiligheidsrisico's: Volledig gesloten isolatie zorgt ervoor dat er geen blootgestelde delen onder spanning staan, waardoor risico's op lekkage, elektrische schokken en elektrische branden effectief worden voorkomen.

Aanzienlijke verlaging van O&M-kosten: De apparatuur beschikt over een extreem laag uitvalpercentage, waardoor frequente reparaties of vervanging van onderdelen overbodig zijn en de O&M-werklast drastisch wordt verminderd.

VI. Samenvatting van de casus

De regenbestendige stroomverdeelkast voor buiten (XL-21 buitenmodel) is gespecialiseerde apparatuur ontworpen voor gemeentelijke landschappen, pompstations buiten, openbare pleinen en industriële stroombelastingen buiten. Het onderscheidt zich van standaard meterkasten of verdeelkasten voor binnen en biedt voordelen zoals krachtige stroomverdelingsmogelijkheden, dubbellaagse bescherming tegen regen, corrosie- en weersbestendigheid en een hoge beschermingsgraad (IP). Het is specifiek ontworpen om apparatuurstoringen veroorzaakt door hoge luchtvochtigheid, intense blootstelling aan de zon en regenerosie op te lossen en dient als essentiële standaarduitrusting voor de veilige en stabiele werking van stroomdistributiesystemen buitenshuis.
