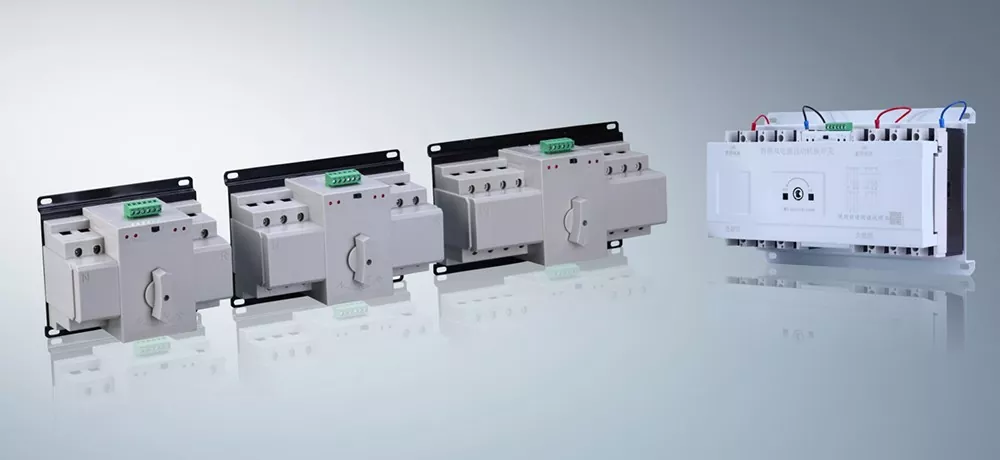

ATS Dual Power automatische omschakelaar-CB

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB is een kosteneffectieve automatische schakeloplossing ontworpen voor secundaire belastingen zoals noodverlichting, branduitlaatsystemen en algemene back-upstroom in commerciële gebouwen, wooncomplexen en kleine fabrieken. In tegenstelling tot PC-klasse overdrachtsschakelaars die gebruik maken van dure isolatoren zonder ingebouwde bescherming, maakt deze CB-klasse oplossing gebruik van standaard stroomonderbrekers in combinatie met een intelligente controller, die zowel bescherming tegen overbelasting/kortsluiting als automatische vermogensoverdracht biedt. Nominale stroom varieert van 32A tot 800A met 3P/4P-configuraties, met mechanische en elektrische dubbele vergrendeling om parallelle aansluiting van stroombronnen te voorkomen.

Zeg vaarwel tegen hoge kosten en stroomstoringen

Hoewel de schakelprestaties op pc-niveau uitstekend zijn, is de prijs hoog, wat een aanzienlijke verspilling is voor niet-kernbelastingen; en in het geval van een stroomstoring zullen het bedrijfsleven en het leven tot stilstand komen met een enkele stroomvoorziening. De ATS Dual Power Automatic Transfer Switch-CB van Junray Electrical verlaat de dure isolatieschakelaarstructuur en gebruikt een volwassen en economische oplossing voor stroomonderbrekercombinaties. Dit betekent dat u geen hoge premie hoeft te betalen voor een betrouwbare automatische schakelfunctionaliteit met dubbel vermogen. Het brengt kosten en prestaties perfect in evenwicht, waardoor gewone gebruikers zich de "geen stroomverlies"-garantie kunnen veroorloven en de tegenstelling tussen een beperkt budget en de behoefte aan stroomvoorziening volledig wordt opgelost.

Lage kosten, hoge betrouwbaarheid

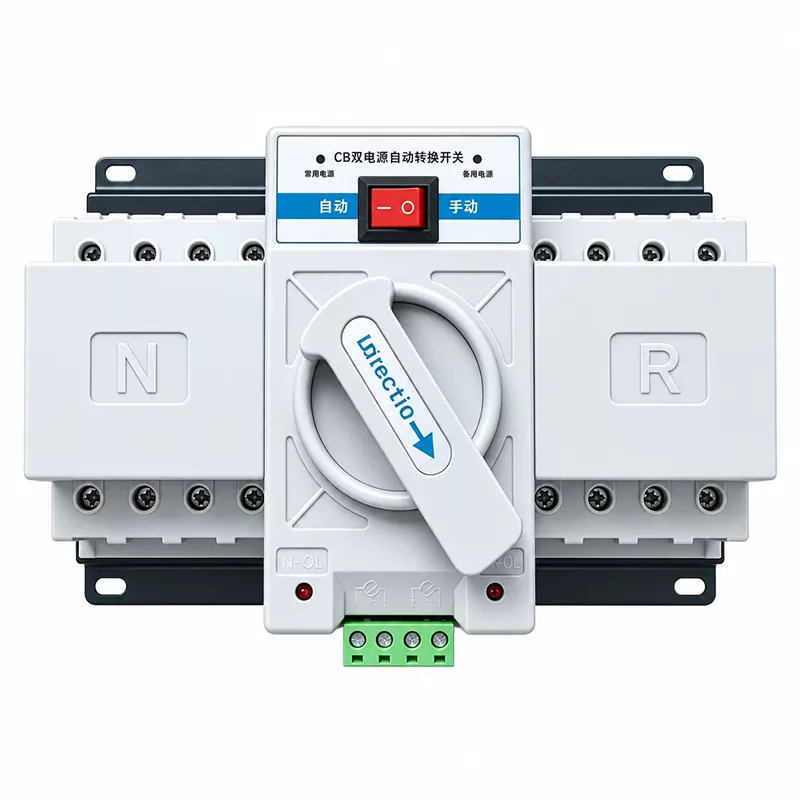

Het belangrijkste concurrentievermogen van de ATS Dual Power Automatic Transfer Switch-CB ligt in zijn unieke structurele ontwerp met "stroomonderbreker + controller":

Hoge kosteneffectiviteit: Vergeleken met producten op pc-niveau maakt de oplossing op CB-niveau gebruik van gestandaardiseerde stroomonderbrekers met plastic behuizing als actuator, waardoor de productiekosten aanzienlijk worden verlaagd. Voor gewone belastingen waarvoor geen schakeling op millisecondenniveau nodig is (zoals verlichting, stopcontacten en gewone stroom), is dit de meest kosteneffectieve keuze.

Dubbele beveiligingsfuncties: dit is een belangrijk hoogtepunt dat het onderscheidt van pc-niveau. Omdat de stroomonderbreker als hoofdschakelaar wordt gebruikt, beschikt deze over overbelastings- en kortsluitbeveiligingsfuncties. Of het nu de hoofdstroomvoorziening of de back-upstroomvoorziening betreft, zodra er een abnormale stroom in de lijn optreedt, wordt de stroomonderbreker automatisch uitgeschakeld om de fout uit te schakelen, waardoor doorbranden van de lijn en schade aan de apparatuur wordt voorkomen, wat overeenkomt met het geven van een "kogelvrij pak" aan beide stroombronnen.

Automatische naadloze monitoring: Met een interne intelligente controller bewaakt hij de netspanning in realtime. Wanneer de netvoeding is uitgeschakeld, een fase ontbreekt of de spanning abnormaal is, kan het automatisch het schakelmechanisme starten om de belasting over te dragen naar de back-upvoeding, waardoor een ononderbroken stroomvoorziening wordt gegarandeerd. Hoewel de schakeltijd iets langer is dan die op pc-niveau, voldoet deze volledig aan de behoeften van de meeste civiele en commerciële scenario's.

Professionele productie

Als professionele fabrikant met diepgaande technische expertise houdt Junray Electrical zich bij de productie strikt aan de nationale normen voor automatische omschakelaars met dubbel vermogen op CB-niveau. Onze fabriek is uitgerust met een volwassen assemblagelijn voor stroomonderbrekers en een intelligent testplatform voor controllers, zodat elk product stevig en duurzaam is.

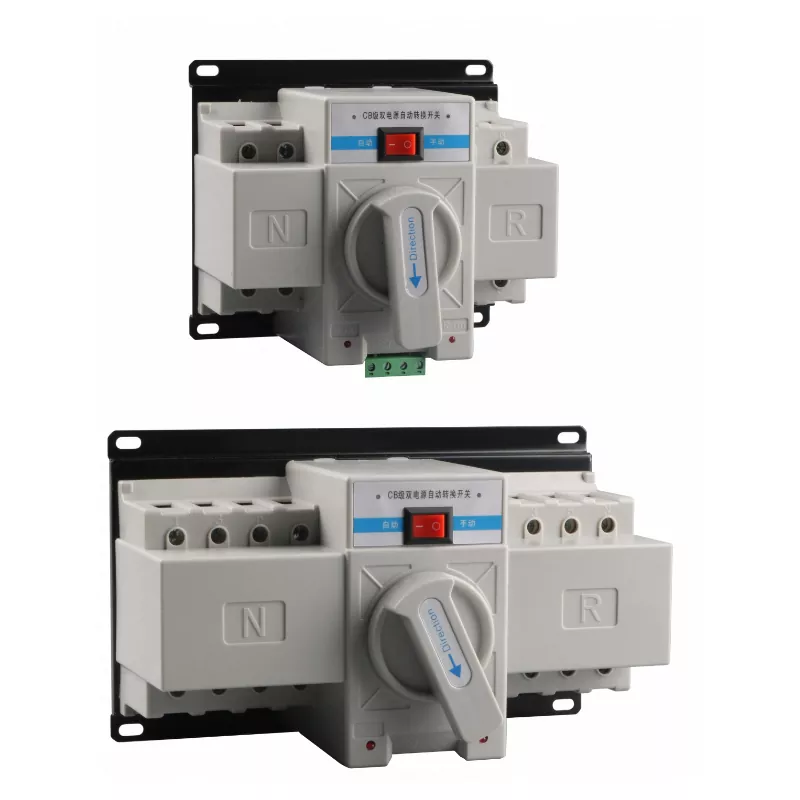

Deze ATS Dual Power Automatic Transfer Switch-CB is voorzien van betrouwbare mechanische en elektrische vergrendelingen voor dubbele bescherming, waardoor kortsluiting wordt voorkomen die wordt veroorzaakt door gelijktijdige aansluiting van de twee stroombronnen. Elke schakelaar ondergaat strikte foutopsporing bij het inschakelen, testen van schakellogica en testen van beveiligingskarakteristieken voordat hij de fabriek verlaat, waardoor een stabiele werking binnen een breed stroombereik van 32A tot 800A wordt gegarandeerd en u gedurende lange tijd een betrouwbare stroomschakelservice wordt geboden.

Technische specificaties

Toepasselijke scenario's

Stroomdistributie voor winkels: buurtwinkels, restaurants, enz. die een dubbele stroomvoorziening nodig hebben, maar een beperkt budget hebben.

Kleine woongebieden: verlichting van woongebouwen, vastgoedbeheer, enz. voor secundaire belastingen.

Kleine fabrieken: hulpstroomvoorziening voor niet-kritieke productielijnen.

Kleine fotovoltaïsche systemen: netaansluiting voor netstroom en fotovoltaïsche energieopwekkingssystemen.

Onze certificeringen

Junray Electrical is een gecertificeerde fabrikant met een uitgebreid kwaliteitsborgingssysteem. Onze belangrijkste certificeringen omvatten:

ISO 9001 – Internationale certificering van het kwaliteitsmanagementsysteem, waardoor een consistente productkwaliteit en voortdurende verbetering wordt gegarandeerd.

CE – Conformiteit met de Europese normen op het gebied van gezondheid, veiligheid en milieubescherming, waardoor onze producten de EU-markt kunnen betreden.

CCC – China Compulsory Certification, verplicht voor elektrische producten die op de Chinese markt worden verkocht.

CQC – China Quality Certification, waarmee de naleving van nationale normen voor elektrische veiligheid en prestaties wordt aangetoond.

CNAS – China National Accreditation Service voor conformiteitsbeoordeling, waarmee onze interne test- en kalibratiemogelijkheden worden gevalideerd.

Alle ATS Dual Power Automatic Transfer Switches worden vervaardigd en getest in overeenstemming met de toepasselijke normen van deze certificeringen, waardoor betrouwbare prestaties, consistente kwaliteit en een soepele projectacceptatie worden gegarandeerd.

Garantie en ondersteuning na verkoop

Standaardgarantie: 24 maanden vanaf de datum van inbedrijfstelling.

Verlengde garantie: Optionele verlengde garantie tot 60 maanden beschikbaar op aanvraag.

Technische ondersteuning: 7×24 uur wereldwijde snelle respons. Ons team biedt technische begeleiding op afstand tijdens de installatie en inbedrijfstelling en reageert binnen 24 uur op alle technische vragen.

Reserveonderdelen: Er zijn gewone reserveonderdelen beschikbaar voor snelle verzending om stilstand van de apparatuur tot een minimum te beperken.

Overzicht van renovatieprojecten

I. Projectachtergrond

Dit project omvat de renovatie van de laagspanningsstroomdistributie van een stedelijk commercieel complex. Het gebouw herbergt kritische belastingen van niveau 2, waaronder winkels, openbare verlichting, branduitlaatsystemen, noodevacuatiesystemen en laagspanningsapparatuurruimten. Het oorspronkelijke distributiesysteem was gebaseerd op één enkele elektriciteitsvoorziening zonder een back-upmechanisme voor energieoverdracht. Als gevolg hiervan resulteerden onderhoud aan het elektriciteitsnet, lijnfouten of tijdelijke spanningsdalingen in een totaal stroomverlies over de sectie, wat leidde tot plotselinge uitschakeling van apparatuur, uitval van brandnoodsystemen, beknelling van liften en onderbrekingen in de bewakingsopname. Deze problemen brachten aanzienlijke brandveiligheidsrisico's met zich mee en voldeden niet aan de normen voor noodstroomvoorziening voor commerciële gebouwen.

Om een ​​ononderbroken stroomvoorziening voor de brandveiligheid en openbare noodbelastingen te garanderen, worden in alle noodverdeelkasten en brandstroomkasten CB-klasse Automatic Transfer Switches (ATS) geïnstalleerd. Deze units maken gebruik van een configuratie met dubbele stroomonderbrekers om automatisch schakelen tussen hoofd- en back-upstroombronnen mogelijk te maken, waardoor een naadloze overdracht tijdens stroomuitval wordt gegarandeerd en wordt voldaan aan de brandveiligheidsacceptatie en commerciële operationele normen.

II. Problemen vóór de retrofit

Eén stroombron zonder redundantie; Stroomverlies leidt tot onmiddellijke uitschakeling: Een gebrek aan back-upstroomschakeling betekende dat fluctuaties in het elektriciteitsnet of lijnfouten onmiddellijk stroomverlies veroorzaakten voor noodverlichting, rookafzuigventilatoren en bewakingssystemen.

Niet-conforme brandveiligheidssystemen: Brandventilatoren en noodverlichting hadden geen automatische back-upstroom, waardoor de "Code voor brandbeveiligingsstroomvoorziening in gebouwen" werd overtreden en de brandveiligheidsinspecties niet werden doorstaan.

Hoog risico en lage snelheid van handmatig schakelen: de afwezigheid van automatische overdrachtsapparaten vereiste handmatig schakelen tijdens storingen; Door de trage reactietijden was het onmogelijk om plotselinge stroomstoringen effectief op te vangen.

Kortstondige spanningsschommelingen veroorzaakten crashes van apparatuur: netspanningsdalingen en tijdelijke uitval leidden tot herstart van laagspanningsapparatuur, gegevensverlies en frequente storingen van commerciële apparatuur.

Gebrek aan bescherming tegen overbelasting en kortsluiting; slechte veiligheid: Traditionele overdrachtsapparaten voerden het schakelen uit zonder bescherming, waardoor defecte circuits niet automatisch werden geïsoleerd en er een risico ontstond op trapsgewijze uitschakelingen.

III. Apparatuurconfiguratieplan

Op basis van de stroomvoorzieningskenmerken van de niveau 2-belastingen van het commerciële complex, de brandveiligheidsvoorschriften en budgetoverwegingen zijn automatische omschakelaars van de CB-klasse geselecteerd voor het hele project. Deze units zijn voorzien van een configuratie die twee miniatuurstroomonderbrekers combineert met mechanische en elektrische vergrendeling, waardoor zowel bescherming als schakelmogelijkheden worden geboden die geschikt zijn voor branduitlaatsystemen, noodverlichting en algemene back-upstroombelastingen.

Belangrijkste uitrustingsspecificaties

Model: CB-klasse automatische omschakelaar (ATS) (op stroomonderbrekers gebaseerde ATS)

Nominale spanning: AC 380V/220V (laagspanningsstroomdistributiesystemen)

Nominale stroom: 63A–125A (geschikt voor noodstroom- en verlichtingsbelastingen over gebouwvloeren)

Structuur: configuratie met dubbele stroomonderbrekers met ingebouwde overbelastings- en kortsluitbeveiliging

Schakelmodus: configureerbaar voor "Auto-overdracht/Auto-herstel" of "Auto-overdracht/Niet-auto-herstel"

Vergrendeling: mechanische geforceerde vergrendeling plus elektrische vergrendeling (voorkomt parallelle kortsluiting van de twee stroombronnen)

Schakeltijd: 0,5–2 seconden (voldoet aan de niet-onderbrekingsvereisten voor standaard noodbelastingen)

Compatibele belastingen: brandveiligheidsbelastingen van klasse II, noodverlichting, uitlaatapparatuur, elektriciteit in winkelcentrums en laagspannings-/ELV-systemen

IV. Constructie- en toepassingshoogtepunten

Geïntegreerde stroomonderbrekerbeveiliging (hoge veiligheid): Het belangrijkste voordeel van de CB-klasse ATS is de geïntegreerde MCB-beveiliging, met automatische uitschakeling bij overbelasting en kortsluiting; het beschermt tegen fouten vóór het overschakelen, waardoor de verspreiding van fouten wordt voorkomen.

Dubbele mechanische en elektrische vergrendeling (elimineert parallelle risico's): Zorgt ervoor dat de twee stroombronnen nooit tegelijkertijd kunnen sluiten, waardoor het risico op parallelle kortsluitingsongevallen structureel wordt geëlimineerd.

Kosteneffectief (geschikt voor klasse II-belastingen): Lagere kosten en eenvoudiger onderhoud vergeleken met geïntegreerde ATS-eenheden van pc-klasse; Ideaal voor noodbelastingen van klasse II in winkelcentra, commerciële gebouwen en fabrieken.

Automatische spanningsdetectie en intelligente schakeling: detecteert automatisch spanningsverlies, onderspanning of faseverlies in de hoofdvoeding; schakelt snel over naar de back-upbron en herstelt automatisch de verbinding wanneer de netvoeding terugkeert, waardoor een volledig onbeheerde werking mogelijk is.

Universele installatie en eenvoudig achteraf inbouwen: Modulaire kastinstallatie vereist geen wijzigingen aan de hoofdcircuitstructuur, waardoor deze geschikt is voor het achteraf inbouwen van oudere kasten of het toevoegen van noodstroomdistributiesystemen.

V. Operationele prestaties na retrofit

Automatisch schakelen tijdens stroomuitval (nul onderbreking voor noodbelastingen): Noodverlichting, rookafvoerventilatoren en bewakingssystemen blijven werken zonder black-out of systeemuitschakeling tijdens netflikkeringen of onderhoudsgerelateerde storingen.

Automatische foutbeveiliging (voorkomt voortplanting): In het geval van kortsluiting of overbelasting in een vertakt circuit, schakelt de stroomonderbreker eerst uit om bescherming te bieden, zodat de stroomopwaartse stroomvoorziening en andere circuits onaangetast blijven. Volledig in overeenstemming met de brandveiligheidsacceptatienormen: De logica voor de brandveiligheidsback-upvoeding is alomvattend en het schakelmechanisme is betrouwbaar, waardoor een succesvolle doorgang van de gespecialiseerde acceptatie-inspectie voor elektrische brandveiligheidssystemen wordt gegarandeerd.

Stabiele werking zonder foutieve handelingen of uitval: Nauwkeurig schakelen vond plaats tijdens meerdere netfluctuaties en stroomuitvaltests, zonder gevallen van onjuist schakelen, mechanische storing of oververhittingsfouten.

Lage O&M-kosten en hoge kostenefficiëntie: Beschikt over een eenvoudige structuur, een laag uitvalpercentage en compatibiliteit met universele onderdelen, waardoor de onderhouds- en vervangingskosten op de lange termijn aanzienlijk worden verlaagd.

VI. Samenvatting van de casus

Apparatuur voor dubbele stroomoverdracht uit de CB-klasse is de standaardkeuze voor secundaire noodbelastingen, algemene brandveiligheidsbelastingen en back-upstroomdistributie in commerciële gebouwen en winkelcentra. Het bestaat uit twee stroomonderbrekers en beschikt over ingebouwde bescherming, de mogelijkheid om foutstromen te onderbreken en hoge kosten-prestaties; het verschilt van apparatuur uit de pc-klasse (een geïntegreerde eenheid zonder ingebouwde beveiliging, sneller schakelen en wordt gebruikt voor primaire belastingen). Door de balans tussen veiligheid en kostenefficiëntie is apparatuur uit de CB-klasse de meest gebruikte en betrouwbare keuze voor acceptatie-inspecties bij de distributie van noodstroomvoorzieningen, het achteraf inbouwen van verouderde systemen en upgrades van brandveiligheidssystemen.

Veelgestelde vragen

Vraag: Wat is het belangrijkste verschil tussen dubbele voedingen op CB-niveau en op PC-niveau?

A: Het belangrijkste verschil ligt in de beveiligingsfuncties en de prijs. CB-niveau (zoals dit product) bestaat uit stroomonderbrekers en wordt geleverd met overbelastings- en kortsluitbeveiliging. Het is goedkoper en geschikt voor algemene belastingen; PC-niveau bestaat uit scheiders en heeft geen kortsluitbeveiliging (vereist een externe zekering); het heeft een hogere schakelsnelheid en is duurder, geschikt voor kernbelastingen. Voor de meeste gewone scenario's is CB-niveau de meest kosteneffectieve keuze.

Vraag: Kan deze schakelaar in een gewone verdeelkast worden geïnstalleerd?

A: De ATS Dual Power Automatic Transfer Switch-CB heeft een gestandaardiseerd structureel ontwerp, met een compact formaat en weinig ruimtebeslag. Het kan eenvoudig worden geïnstalleerd in standaard verdeelkasten of schakelkasten, en de installatiemethode is vergelijkbaar met die van een gewone stroomonderbreker, wat erg handig is.

Vraag: Worden aangepaste stroom- en pooltellingen ondersteund?

EEN: Ja. We kunnen de stroomniveaus, variërend van 32A tot 800A, aanpassen aan uw projectvereisten, evenals poolconfiguraties van 3P of 4P, om perfect te voldoen aan uw behoeften op het gebied van dubbel schakelen.

Waarom kiezen voor Junray Elektro?

Door voor Junray Electrical te kiezen, profiteert u van een professioneel team van 50 mensen, waaronder 5 toegewijde offerte-ingenieurs, die u snelle en nauwkeurige dienstverlening op maat kunnen bieden. Wij garanderen een wereldwijde snelle respons van 7×24 uur. Als u op zoek bent naar een zuinige, zelfbeschermende en betrouwbare ATS Dual Power Automatic Transfer Switch-CB, aarzel dan niet langer. Neem onmiddellijk contact met ons op voor gratis technisch advies en offertes, en laat Junray Electrical een veilig, economisch en efficiënt stroomdistributiesysteem voor u bouwen.
