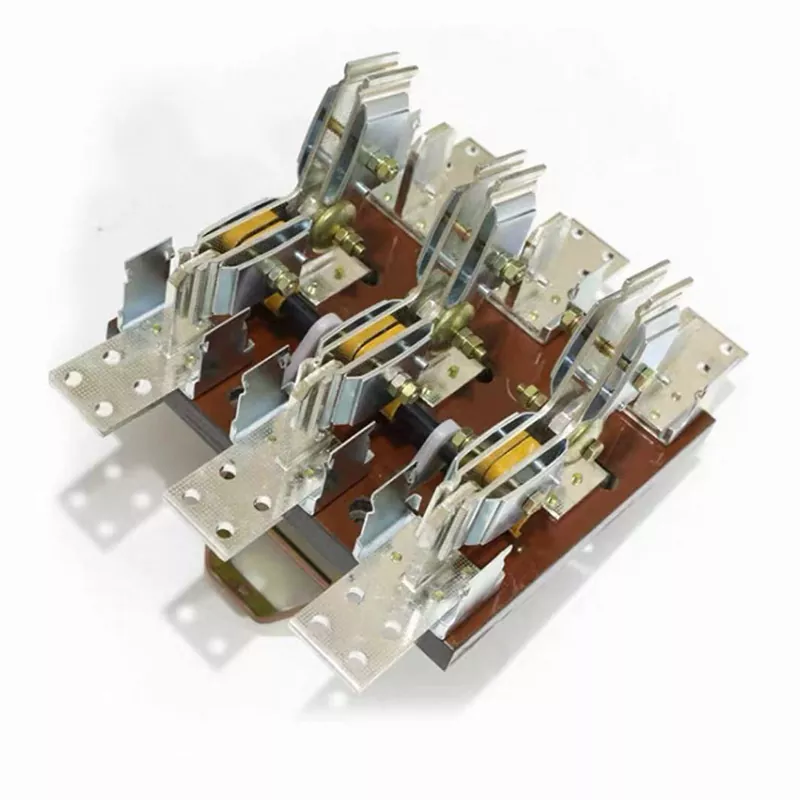

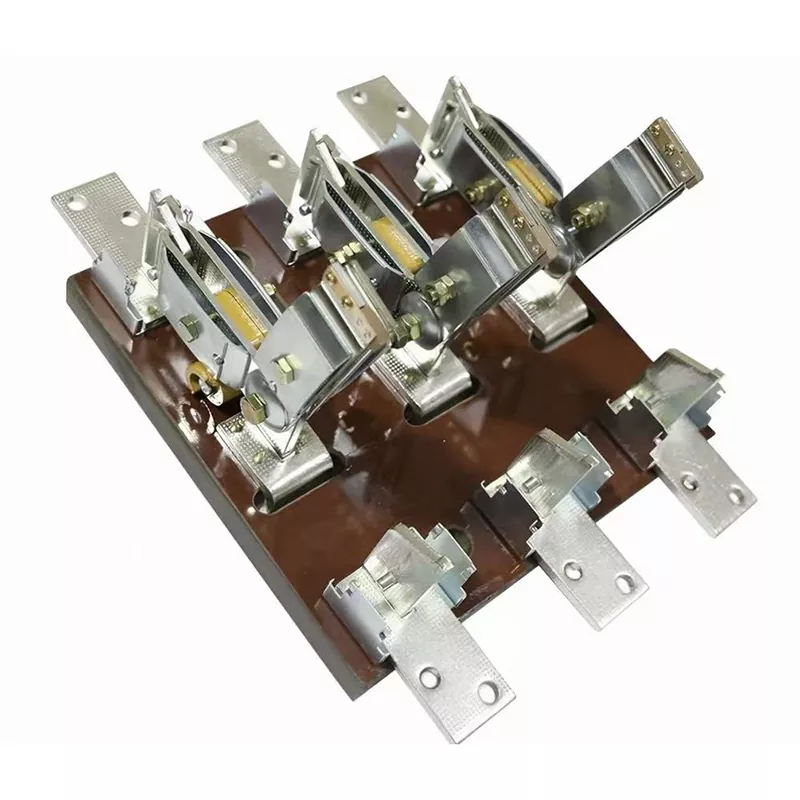

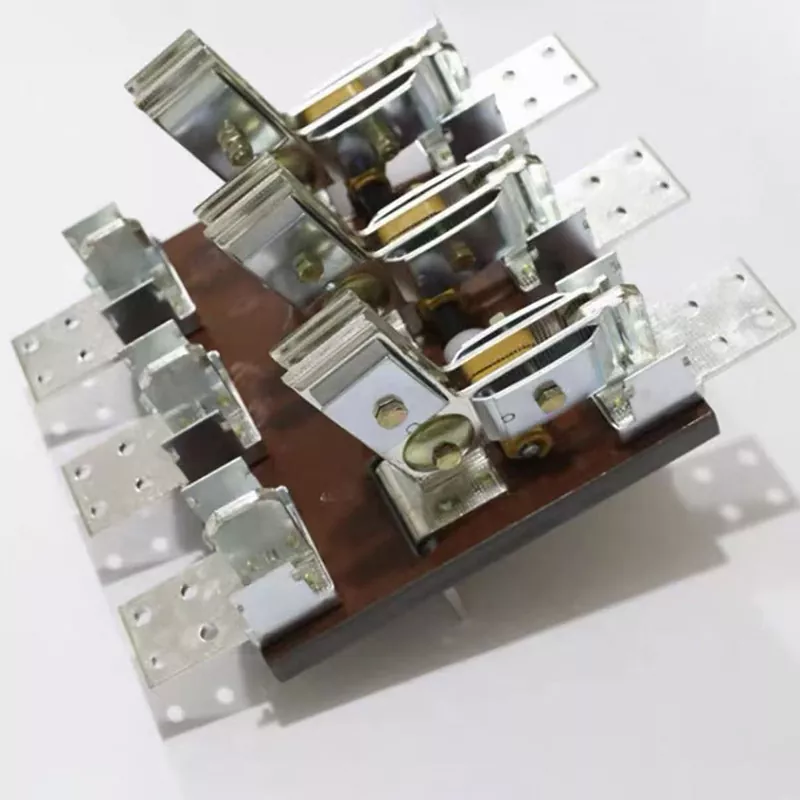

Laagspanningsmesschakelaar

Heeft u moeite met het kiezen van een schakelaar voor laagspanningscircuits met hoge stroomsterkte? Het gebruik van stroomonderbrekers is te kostbaar, en voor circuits die zelden één keer per jaar worden geïsoleerd, vormen de complexe elektronische uitschakelapparaten feitelijk een potentieel storingsrisico; Bij gebruik van ouderwetse messchakelaars zonder boogonderdrukkingsafdekkingen is het ten strengste verboden om onder belasting te werken. Zodra er een fout wordt gemaakt, zal er een kortsluitingsongeval met een boogflits optreden.

De laagspanningsmesschakelaar van Junray Electrical heeft belangrijke upgrades doorgevoerd op basis van de traditionele messchakelaar, waarbij een speciale boogonderdrukkingsafdekking is toegevoegd. Deze verbetering maakt het mogelijk om normale belastingsstromen te onderbreken, waardoor de beperking van gewone messchakelaars die alleen "zonder belasting kunnen isoleren" volledig wordt gewijzigd. Het geeft u de veiligheid van stroomonderbrekers wanneer u circuits met hoge stroomsterkte moet onderbreken, terwijl u de lage kosten en het intuïtieve breekpunt van messchakelaars behoudt, waardoor de tegenstelling tussen "het gebruik van een te groot gereedschap voor een kleine klus" en "operationele risico's" perfect wordt opgelost.

Superhoge stroombelastbaarheid en zichtbaar breekpunt

Het belangrijkste concurrentievermogen van Low Voltage Knife Switch ligt in het krachtige stroomvoerende vermogen en de intuïtieve mechanische structuur:

4000A superhoge stroomcapaciteit: dit is een gebied dat gewone stroomonderbrekers met plastic behuizingen niet kunnen bereiken. Onze messchakelaar heeft een nominaal stroombereik van 100A tot 4000A, wat gemakkelijk kan voldoen aan de eisen voor ultrahoge stroom-laagspanningsstroomdistributie in fabrieken, metallurgie, chemische industrie, enz. Voor de isolatie van hoofdlijnen is het ongetwijfeld de "grote man".

Met boogdovende afdekking en belastbare bediening: Uitgerust met een speciaal ontworpen boogdovende afdekking van klei, die gebruik maakt van het roosterboogblusprincipe, kan deze de tijdens de opening gegenereerde boog snel afkoelen en doven. Dit betekent dat u normale belastingsstromen veilig kunt openen en sluiten zonder dat u zich zorgen hoeft te maken over schade door boogverbranding aan de contacten, waardoor de veiligheid en het bedieningsgemak aanzienlijk worden vergroot.

Minimale structuur, nul uitvalpercentage: Het laat complexe veren, drijfstangen en elektronische componenten achterwege en gebruikt de zuiverste mechanische hefboomstructuur. Dit ontwerp in "halterstijl" zorgt voor een extreem laag uitvalpercentage, vrijwel geen onderhoud vereist, en is bijzonder geschikt voor isolatiescenario's geïnstalleerd in kasten die slechts eens in de paar jaar worden gebruikt, waardoor echt wordt bereikt "gewoon installeren en u er geen zorgen meer over maken".

Professionele productie

Als professionele fabrikant met uitgebreide productie-ervaring volgt Junray Electrical bij de productie strikt de nationale normen voor HD13 laagspannings-messchakelaars. Wij zijn ons terdege bewust van de strenge eisen aan geleiding en isolatie bij hoge stromen en doen daarom geen concessies bij de materiaalkeuze.

De geleidende componenten van deze Laagspanningsmesschakelaar zijn gemaakt van hoogwaardige koperen mescontacten, met een lage weerstand en uitstekende geleiding. Ze genereren zeer weinig warmte tijdens bedrijf met hoge stroomsterkte en zijn zeer slijtvast. De isolerende basisplaat is gemaakt van hoogwaardig glasvezelgeperst plastic, dat uitstekende isolatie-eigenschappen en vlamvertragend vermogen heeft, waardoor het zelfs in zware industriële omgevingen rotsvast blijft. Elke schakelaar ondergaat strikte tests op de temperatuurstijging bij het inschakelen, de spanningsbestendigheid van de stroomfrequentie en de mechanische levensduur voordat deze de fabriek verlaat. Dit zorgt ervoor dat de bediening van de hendel licht en flexibel is en dat de contactpunten stevig en betrouwbaar zijn aangesloten.

Technische specificaties

Toepasselijke scenario's

Stroomdistributie in de fabriek: stroomisolatie en onderhoud van de laagspanningszijde van grote transformatoren en hoofdrails.

Stroomverdeling met hoge stroomsterkte: handmatig schakelen van extreem hoge stromen in industrieën zoals de metallurgie, galvaniseren en chemische technologie.

Landelijke/tijdelijke stroomdistributie: hoofdschakelaars voor agrarische irrigatiepompstations en tijdelijke elektriciteitsvoorziening op bouwplaatsen.

Onderhoudsisolatie: Als voor de hand liggend ontkoppelingspunt garandeert het de persoonlijke veiligheid van het onderhoudspersoneel van de elektriciteitsleiding.

Veelgestelde vragen

Vraag: Wat zijn de verschillen tussen deze messchakelaar en een gewone messchakelaar?

Antwoord: Het grootste verschil ligt in het boogdovende vermogen. Gewone messchakelaars hebben geen boogdovende afdekking en het is ten strengste verboden om onder belasting aan de schakelaar te trekken, omdat dit gevaarlijke vlambogen kan veroorzaken; Onze laagspanningsmessenschakelaar is echter uitgerust met een speciale kleiboogdovende afdekking, die een veilige ontkoppeling van normale belastingsstromen mogelijk maakt. Het werkbereik is groter en de veiligheid is hoger.

Vraag: Zal ​​deze schakelaar bij een stroomsterkte van 4000A overmatige hitte genereren?

Antwoord: We hebben hoogwaardige mescontacten van koperlegeringen gebruikt. Koper heeft een extreem hoge geleidbaarheid en de contactweerstand is zeer laag. Gecombineerd met een redelijk ontwerp voor warmteafvoer, zelfs bij een volledige belasting van 4000 A, kan de temperatuurstijging binnen het nationale standaardbereik worden geregeld, waardoor een stabiele werking op de lange termijn wordt gegarandeerd.

Vraag: Is de operatie moeilijk?

Antwoord: Dit product is uitgerust met een geoptimaliseerd hefboombedieningsmechanisme. Door gebruik te maken van het hefboomprincipe wordt het bedrijfskoppel versterkt. Zelfs voor een schakelaar van groot formaat met een capaciteit van 4000 A kan de operator de openings- en sluitingshandelingen eenvoudig en moeiteloos uitvoeren zonder dat er extra gereedschap nodig is.

Junray elektrische diensten

Door voor Junray Electrical te kiezen, heeft u het voordeel van een professioneel team van 50 personen, waaronder 5 fulltime offerte-ingenieurs, die u snel en nauwkeurig maatwerk kunnen leveren. We beloven dat we 7×24 uur een wereldwijde snelle reactie zullen bieden. Als u op zoek bent naar een laagspanningsmessenschakelaar die hoge stromen aankan, goedkoop is en veilig in gebruik is, aarzel dan niet langer. Neem onmiddellijk contact met ons op voor gratis technisch advies en offertes, en laat Junray Electrical een economisch, veilig en efficiënt stroomdistributiesysteem voor u bouwen.

Overzicht van renovatieprojecten

I. Projectsamenvatting

Dit project omvat de upgrade en retrofit van laagspanningsstroomverdeelkasten in een werkplaats voor de productie van bouwmaterialen. De werkplaats is uitgerust met krachtige belastingen met hoge impact, zoals brekers, transportbanden en luchtcompressoren. De oorspronkelijke laagspanningsverdeelkasten maakten alleen gebruik van stroomonderbrekers voor inkomende en uitgaande circuits, zonder onafhankelijke, zichtbare isolatiepunten. Tijdens routineonderhoud, vervanging van de kast of kabelonderhoud maakte het uitsluitend vertrouwen op het openen van de stroomonderbreker het onmogelijk om een ​​volledige stroomstoring visueel te verifiëren; dit zorgde voor aanzienlijke veiligheidsrisico's - zoals restspanning of onbedoelde werkzaamheden aan stroomvoerende circuits - en voldeed niet aan de onderhoudsnormen voor elektrische veiligheid.

Om te voldoen aan de verplichte elektrische veiligheidsvoorschriften die een zichtbaar ontkoppelingspunt vereisen voor onderhoud, werden laagspanningsmesschakelaars uit de HD13-serie (die fungeren als zichtbare isolatieschakelaars) geïnstalleerd op de inkomende en bussectiecircuits van de verdeelkasten. Deze dienen als veiligheidsisolatiebarrières en zorgen voor zichtbare ontkoppeling, veilig onderhoud en betrouwbare isolatie.

II. Problemen voorafgaand aan de retrofit

Gebrek aan zichtbare ontkoppelpunten en onveilig onderhoud: Interne stroomonderbrekercontacten zijn niet zichtbaar; het openen van de onderbreker garandeert geen 100% stroomonderbreking, wat risico's met zich meebrengt van contactlassen, restspanning en onbedoeld onderhoud aan onder spanning staande circuits.

Niet-naleving van elektrische acceptatienormen: Regelgeving voor laagspanningsdistributie vereist expliciet dat apparatuur voor stroomdistributie een zichtbaar mechanisch ontkoppelingspunt heeft; configuraties die uitsluitend afhankelijk zijn van stroomonderbrekers, mislukken de acceptatie van de veiligheidsinspectie.

Lage betrouwbaarheid van de stroomonderbrekingsstatus: Externe inspectie kan geen defecten aan de stroomonderbreker of contactlassen detecteren, wat gemakkelijk kan leiden tot verkeerde inschattingen door onderhoudspersoneel en mogelijke ongelukken met elektrische schokken.

Lage onderhoudsefficiëntie en hoog risico: Gebrek aan onafhankelijke isolatie betekent dat lokaal onderhoud een totale systeemuitschakeling vereist, wat resulteert in uitgebreide stroomuitval en aanzienlijke productieverliezen.

Afwezigheid van beschermende isolatielagen: Het ontbreken van een primaire fysieke isolatielaag maakt het systeem kwetsbaar voor kortsluitfouten die een omgekeerde storing van stroomopwaartse schakelaars kunnen veroorzaken, wat wijst op een onvolledige beschermingshiërarchie.

III. Apparatuurconfiguratieplan

In overeenstemming met de veiligheidsnormen voor laagspanningsstroomdistributie en de onderhouds- en operationele behoeften van de werkplaats, zijn open-type laagspanningsmesschakelaars uit de HD13-serie geïnstalleerd op de inkomende en bussectiecircuits van elke verdeelkast. Deze werken samen met de stroomonderbrekers om een ​​standaard dubbellaagse configuratie tot stand te brengen: "stroomonderbrekerbescherming + messchakelaarisolatie." Belangrijkste uitrustingsspecificaties

Model: HD13-400/31, HD13-600/31 Laagspannings-3-polige messchakelaar (met vlamboogdovende kap)

Nominale spanning: 400 V laagspanningsstroomverdeelsysteem

Nominale stroom: 400 A–600 A (afgestemd op de capaciteit van het hoofdinkomende circuit in de werkplaats)

Structurele kenmerken: zichtbare mechanische breuk, boogblusapparaat, isolerende basis, zeer sterke koperen contacten

Operationele logica: bij het sluiten wordt het circuit bekrachtigd; opening creëert een duidelijk zichtbaar ontkoppelingspunt zonder restspanning

Operationele modus: stroomonderbreker zorgt voor het schakelen van belastingen en kortsluitbeveiliging; De messchakelaar wordt uitsluitend gebruikt voor nullastisolatie

Veiligheidsconfiguratie: geïsoleerde bedieningshendel, vergrendelingsmechanisme tegen verkeerde bediening, boogbescherming (voorkomt kortsluiting door vonkontlading)

IV. Hoogtepunten van toepassingen

Zichtbare breuk zorgt voor absolute onderhoudsveiligheid: contacten zijn volledig zichtbaar bij opening; de uitschakelstatus is visueel verifieerbaar, waardoor het risico van restspanning of onbedoelde spanning onder spanning wordt geëlimineerd.

Voldoet aan verplichte nationale normen: Voldoet aan de laagspanningsdistributievereiste voor een "duidelijk zichtbaar ontkoppelpunt" tijdens onderhoud; bij de eerste poging geslaagd voor veiligheidstoezicht en elektrische voltooiingsinspecties.

Dubbellaagse bescherming verbetert de betrouwbaarheid van het systeem: de stroomonderbreker zorgt voor beschermende uitschakeling, terwijl de messchakelaar fysieke isolatie biedt; een duidelijke taakverdeling en hiërarchie elimineren het risico op het mislukken van schakelaars.

Vlamblusmogelijkheid voor onbelast schakelen: Uitgerust met een boogdovende kap ter ondersteuning van veilig openen/sluiten onder onbelaste omstandigheden zonder boogvorming of contacterosie.

Eenvoudige, onderhoudsvrije structuur: puur mechanisch ontwerp zorgt voor lage uitvalpercentages en stabiele geleidbaarheid; geen oververhitting of losse verbindingen tijdens langdurig gebruik.

V. Operationele resultaten na retrofit

Eliminatie van veiligheidsrisico's bij onderhoud: De uitschakelstatus kan vóór elke onderhoudstaak visueel worden bevestigd, waardoor live onderhoud en ongelukken met elektrische schokken volledig worden voorkomen; aanzienlijk verbeterde operationele veiligheid.

Volledige naleving van de inspectie: pakt het gebrek aan fysieke isolatie in het laagspanningsdistributiesysteem aan; de configuratie van de apparatuur is volledig conform, waardoor een soepele doorgang bij standaardisatie-inspecties op het gebied van elektrische veiligheid wordt gegarandeerd.

Nauwkeurige controle over de omvang van stroomuitval: Maakt onafhankelijke isolatie en onderhoud van een enkele kast mogelijk zonder het gehele railgedeelte uit te schakelen, waardoor productieverliezen effectief worden geminimaliseerd. Stabiele systeemwerking: Hoogwaardige koperen contacten zorgen voor uitstekende connectiviteit; er is geen oververhitting, oxidatie of contactstoring tijdens werking op volle belasting.

Lange levensduur en lage O&M-kosten: De puur mechanische structuur is duurzaam en betrouwbaar, vereist vrijwel geen onderhoud en garandeert een storingsvrije werking op de lange termijn.

VI. Samenvatting van de casus

De laagspanningsmesschakelaar (HD13-scheidingsschakelaar) is een essentieel veiligheidsisolatieapparaat voor laagspanningsstroomverdeelkasten, stroomkasten en upgrades van werkplaatsdistributiesystemen. Het biedt geen circuitbeveiliging en onderbreekt geen belastingsstromen; de kernfunctie ervan is eerder het bieden van een zichtbaar mechanisch ontkoppelingspunt, dat dient als de laatste verdedigingslinie voor de veiligheid tijdens elektrisch onderhoud. Het is een verplicht onderdeel voor alle industriële stroomdistributie, upgrades van fabrieksfaciliteiten en gestandaardiseerde acceptatieprojecten, en fungeert als een fundamenteel element voor het garanderen van compliance, veiligheid en gestandaardiseerd gebruik en onderhoud in laagspanningsstroomdistributiesystemen.
