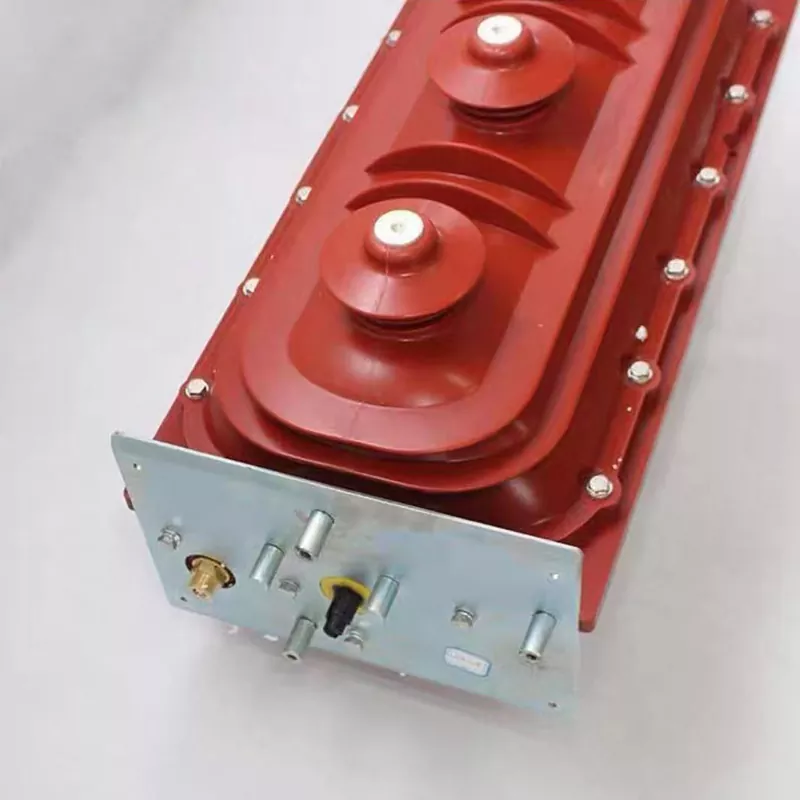

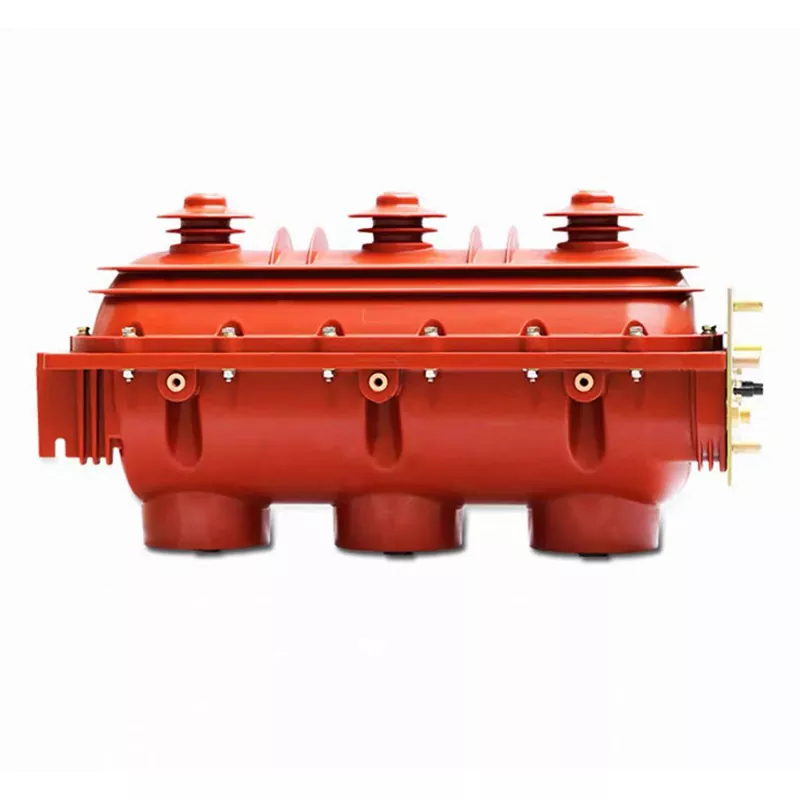

FLN36 Zwavelhexafluorideschakelaar

Junray Electrical FLN36 Zwavelhexafluoride lastonderbreker is een speciaal schakelapparaat dat speciaal is ontworpen voor 10 kV ringhoofdeenheden (RMU's), kabelaftakdozen en stedelijke distributienetwerken. In tegenstelling tot stroomonderbrekers die zijn ontworpen om kortsluitstromen te onderbreken, is deze lastscheidingsschakelaar geoptimaliseerd voor het maken en onderbreken van normale belastingsstromen in ringnetwerktoepassingen, waardoor betrouwbare SF6-boogdovende prestaties worden geleverd tegen aanzienlijk lagere kosten. Met een geïntegreerd ontwerp met drie standen (sluiten, openen, grond), een onderhoudsvrij, volledig afgedicht SF6-gascompartiment, uitgebreide mechanische “Five-Prevention”-vergrendeling en een veerbedieningsmechanisme met een mechanische levensduur van meer dan 3.000 schakelingen.

Productvoordelen

SF6-boogdoving: betrouwbaar schakelen: dit apparaat maakt gebruik van de SF6-boogdovingstechnologie en beschikt over uitzonderlijke boogdovende mogelijkheden, waardoor belastingstromen betrouwbaar kunnen worden onderbroken en gesloten. De boogdovende prestaties overtreffen aanzienlijk die van standaard olie-ondergedompelde schakelaars, waardoor deze perfect geschikt is voor de schakelactiviteiten die vereist zijn in ringnetwerksystemen.

Schakelen van belastingsstromen: geoptimaliseerd voor ringnetwerken: dit apparaat is specifiek ontworpen voor het schakelen van belastingsstromen en is ideaal afgestemd op ringnetwerkactiviteiten. Het elimineert de noodzaak van het hoge uitschakelvermogen dat doorgaans wordt geassocieerd met stroomonderbrekers; voor typische ringnetwerkscenario's zijn de mogelijkheden ervan volledig toereikend, wat resulteert in aanzienlijke kostenbesparingen.

Hoge betrouwbaarheid: laag uitvalpercentage – Dit apparaat zorgt voor een zeer stabiele werking en beschikt over een uitzonderlijk laag uitvalpercentage – ongeveer 30% lager dan dat van standaard lastschakelaars. FLN36 Zwavelhexafluorideschakelaar is perfect aangepast voor ringnetwerkomgevingen, biedt gemoedsrust en elimineert zorgen over apparatuurstoringen.

Productparameter

Precisietechnische details

1. Veerbedieningsmechanisme: Beschikt over een betrouwbaar veerbedieningsmechanisme dat betrouwbare openings- en sluitingsoperaties, hoge schakelsnelheden en een laag uitvalpercentage garandeert.

2. Volledig afgedichte structuur: keurt een volledig afgedicht ontwerp goed met behulp van SF6-gasisolatie; deze onderhoudsvrije structuur vereist geen routineonderhoud.

3. "Five-Prevention"-vergrendeling: Uitgerust met een "Five-Prevention"-vergrendelingssysteem om operationele fouten te voorkomen en de veiligheid van 10 kV-hoogspanningsschakeloperaties te garanderen.

4. Gestandaardiseerde installatie: FLN36 Zwavelhexafluorideschakelaar is ontworpen voor gestandaardiseerde installatie, waardoor gemakkelijke integratie in Ring Main Units (RMU's) en kabelaftakdozen mogelijk is.

Producttoepassing

Ring-hoofdeenheid: het schakelapparaat binnen een Ring-hoofdeenheid, dat belastingsstromen kan maken en breken.

Hoogspanningsdistributie: 10 kV hoogspanningsstroomdistributiesystemen, geschikt voor het maken en breken van belastingen.

Ring Network Engineering: Ringnetwerkinfrastructuurprojecten die belastingen kunnen maken en breken.

Kies Junray Elektrisch

Gefabriceerd in strikte overeenstemming met de nationale normen voor hoog- en laagspanningscomponenten, ondergaat elke eenheid strenge afdichtings-, schakel- en spanningstests om een ​​stabiele en veilige werking te garanderen. Junray Electrical biedt functionele aanpassingsmogelijkheden, waardoor u een exclusieve FLN36-zwavelhexafluorideschakelaar specifiek kunt afstemmen op de vereisten van uw ringnetwerk, zodat u verzekerd bent van een perfecte pasvorm voor uw ringhoofdunits en aftakdozen.

Casestudy voor retrofit

I. Projectoverzicht

Dit project omvat de upgrade en renovatie van verouderde ringhoofdeenheden (RMU's) van het 10 kV-distributienetwerk die lokale woonwijken en winkels aan de straat bedienen. De bestaande gasgenererende en met olie gevulde lastscheidingsschakelaars waren al lange tijd in gebruik en hadden last van problemen zoals veroudering van de isolatie, abnormale bedrijfsgeluiden, slechte vlamboogdovende eigenschappen, gevoeligheid voor door vocht veroorzaakte defecten en het onvermogen om op betrouwbare wijze te schakelen onder belasting. Problemen ter plaatse waren onder meer het vastlopen van schakelaars, verslechtering van de isolatie, gedeeltelijke ontlading en door condensatie veroorzaakte tracking in de kasten. Deze problemen brachten de veiligheid tijdens onderhoudsonderbrekingen in gevaar, belemmerden een effectieve foutisolatie, veroorzaakten frequente ongeplande stroomonderbrekingen en resulteerden in een lage leveringsbetrouwbaarheid en aanzienlijke operationele risico's.

Om de stabiliteit van het distributienetwerk te verbeteren, de isolatierisico's die gepaard gaan met veroudering van schakelaars te elimineren en de sectie- en verbindingsfuncties van ringnetwerken te ondersteunen, werden de units vervangen door FLN36-12 indoor SF6 drie-standen lastscheidingsschakelaars. Deze schakelaars dienen als de kernbesturingscomponent van de 10 kV RMU's en maken veilig schakelen van belastingsstromen, betrouwbare aarding en nauwkeurige isolatie mogelijk, waardoor ze voldoen aan de operationele vereisten van standaard stedelijke ringnetwerkconfiguraties.

II. Problemen voorafgaand aan de retrofit

Slechte isolatieprestaties en meerdere gevaren: de oude, met olie gevulde en gasgenererende schakelaars maakten gebruik van verouderde isolatiemedia. Langdurig gebruik leidde tot vochtopname, veroudering en ernstige gedeeltelijke ontlading, waardoor een groot risico ontstond op fase-naar-fase-uitval en interne kortsluitingsfouten.

Zwak vermogen om belastingen te schakelen: Onvoldoende boogdovend vermogen zorgde ervoor dat schakelende belastingstromen vaak vonken en contacterosie veroorzaakten, waardoor niet werd voldaan aan de eisen van frequente ringnetwerkschakeloperaties.

Gebrek aan gestandaardiseerde structuur met drie posities en onveilig onderhoud: de eenheden ontbeerden geïntegreerde isolatie- en aardingsfuncties; aarding tijdens onderhoud was onbetrouwbaar, wat het risico met zich meebracht van onderhoud onder spanning of onbedoeld contact.

Ontoereikende mechanische vergrendeling en risico op verkeerde bediening: Het ontbreken van antimisbruikvoorzieningen bracht ernstige veiligheidsrisico's met zich mee, zoals het sluiten van de schakelaar onder belasting of een onjuiste bediening van de aardingsschakelaar.

Hoge onderhoudswerklast en uitvalpercentage: Regelmatige inspecties van het oliepeil en de veroudering van gasgenererende componenten waren vereist; onderdelen raakten snel versleten, wat resulteerde in hoge O&M-kosten en een slechte stabiliteit van de stroomvoorziening.

III. Apparatuurconfiguratieplan

In overeenstemming met de ring-hoofdstroomvoorzieningsnormen voor het 10 kV-stedelijke distributienetwerk en de State Grid-specificaties voor distributieapparatuur, zijn de ringhoofdeenheden (RMU's) uniform uitgerust met FLN36-12D SF6 drie-standen lastscheidingsschakelaars. Deze schakelaars hebben een geïntegreerde structuur die sluit-, openings- en aardingsfuncties combineert, samen met een uitgebreid mechanisch vergrendelingssysteem. Ze zijn ontworpen voor XGN15-12 RMU-behuizingen en voldoen aan de vereisten voor toepassingen in sectionalisatie, interconnectie en terminalvoeding.

Kernapparatuurparameters

Uitrustingsmodel: FLN36-12D Hoogspannings-SF6 lastscheidingsschakelaar voor binnen

Nominale spanning: 12 kV (geschikt voor 10 kV-distributienetwerken)

Nominale stroom: 630 A (voldoet aan de maximale belastingsstroomvereisten voor ringnetwerken)

Isolatiemedium: zeer zuiver zwavelhexafluoride (SF6) gas; biedt een hoge diëlektrische sterkte en uitstekende boogdovende prestaties

Structureel ontwerp: Geïntegreerd ontwerp met drie posities (sluiten, openen/isolatie en aarding)

Operationele functies: belastingschakeling, nullastisolatie en betrouwbare aarding voor onderhoud

Vergrendelingsconfiguratie: uitgebreid mechanisch vergrendelingssysteem met "vijf preventie"; voorkomt het sluiten van de aardingsschakelaar onder belasting, het openen van de kast terwijl deze onder spanning staat, en onbedoelde schakelhandelingen

Operationele kenmerken: Volledig afgedichte structuur, werking met lichte positieve druk, onderhoudsvrij, vochtbestendig en condensatiebestendig

IV. Hoogtepunten van constructie en toepassing

SF6-gasisolatie met superieure diëlektrische prestaties: maakt gebruik van zeer zuiver SF6-gas; De isolatie- en boogdovende eigenschappen overtreffen die van oudere oliegevulde of gasgenererende schakelaars ruimschoots, waardoor de risico's die verband houden met vochtigheid, condensatie en kruipschade effectief worden geëlimineerd.

Geïntegreerd ontwerp met drie standen dat onderhoudsveiligheid garandeert: Door de schakelaar te openen wordt automatisch isolatie bereikt; aarding is betrouwbaar en visueel verifieerbaar. Aardingsbeveiliging is volledig effectief tijdens onderhoud en elimineert risico's als gevolg van restspanning of onbedoelde werkzaamheden onder spanning.

Mechanische "vijf-preventie"-vergrendeling voor foutloze werking: Ingebouwde geforceerde mechanische vergrendeling met rigoureuze logica voorkomt alle kritieke operationele fouten op fysiek niveau.

Frequente belastingwisselingen en ringnetwerkcompatibiliteit: Uitstekende vlamdovende prestaties ondersteunen routinematige belastingwisselingen en ringnetwerkstroomoverdracht, waardoor wordt voldaan aan de flexibele dispatchingsbehoeften van stedelijke distributienetwerken. Volledig afgedicht, onderhoudsvrij en vereist minimaal O&M: De kast heeft een afgedicht ontwerp met lichte positieve druk en een extreem laag gaslekpercentage; het vereist geen frequente gasaanvulling of periodieke demontage voor onderhoud, waardoor een stabiele werking op de lange termijn wordt gegarandeerd.

V. Operationele resultaten na retrofitting

Volledige eliminatie van isolatierisico's: Het sterke SF6-isolatiemedium voorkomt problemen zoals gedeeltelijke ontlading, spoorvorming veroorzaakt door condensatie en fase-naar-fase-uitval, waardoor het isolatieniveau van de apparatuur op de lange termijn stabiel en conform blijft.

Flexibele en betrouwbare ringnetwerkschakeling: Soepel schakelen bij belasting zonder boogvorming of contacterosie zorgt voor een veilige en stabiele distributienetwerkverzending en belastingoverdracht.

Veilige en gestandaardiseerde onderhoudsprocedures: Een isolatie met drie standen en een betrouwbaar aardingssysteem zorgt ervoor dat de onderhoudsomstandigheden volledig voldoen aan de veiligheidsvoorschriften, waardoor de risico's die gepaard gaan met werken onder spanning worden geëlimineerd.

Onderhoudsvrije apparatuur met extreem lage uitvalpercentages: er is geen routineonderhoud of gasaanvulling vereist na de inbedrijfstelling; er is geen degradatie als gevolg van veroudering en de apparatuur behoudt een operationele integriteit van 100%.

Aanzienlijk verbeterde betrouwbaarheid van de stroomvoorziening: Elimineert uitvalrisico's veroorzaakt door defecten aan apparatuur; maakt snelle foutisolatie en efficiënte belastingoverdracht mogelijk, waardoor de uitvalduur voor klanten aanzienlijk wordt verkort en een succesvolle acceptatie wordt gegarandeerd volgens de standaardisatiecriteria van het State Grid-distributienetwerk.

VI. Samenvatting van de casus

De FLN36-12 SF6-lastscheidingsschakelaar is een standaardcomponent voor 10 kV-ringhoofdeenheden (RMU's), box-type substations, stedelijke distributienetwerken en residentiële stroomdistributiesystemen. Het wordt voornamelijk gebruikt voor frequente belastingschakelingen, lijndoorsnede en -verbinding, foutisolatie en onderhoudsaarding. De belangrijkste voordelen zijn onder meer superieure SF6-isolatie, een geïntegreerd ontwerp met drie standen, vergrendeling met "vijf preventie", een onderhoudsvrij karakter en schakelmogelijkheden bij belasting. In tegenstelling tot stroomonderbrekers kunnen lastscheidingsschakelaars de normale belastingschakeling en -isolatie verwerken in plaats van kortsluitfouten te onderbreken, waardoor ze veilige, stabiele en kosteneffectieve kernschakelapparaten binnen de stroomdistributiesystemen van ringnetwerken zijn.
