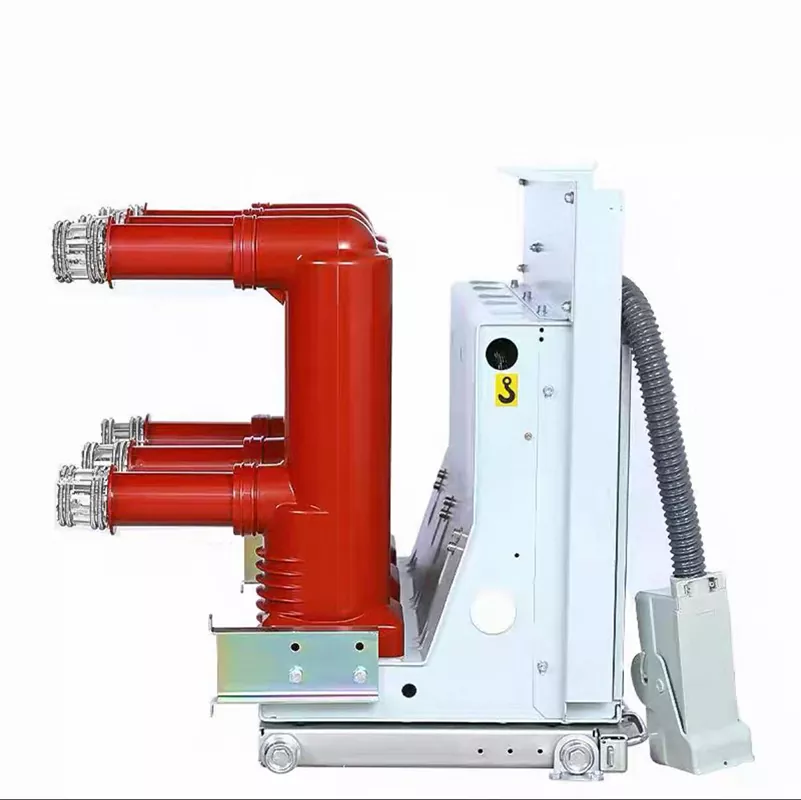

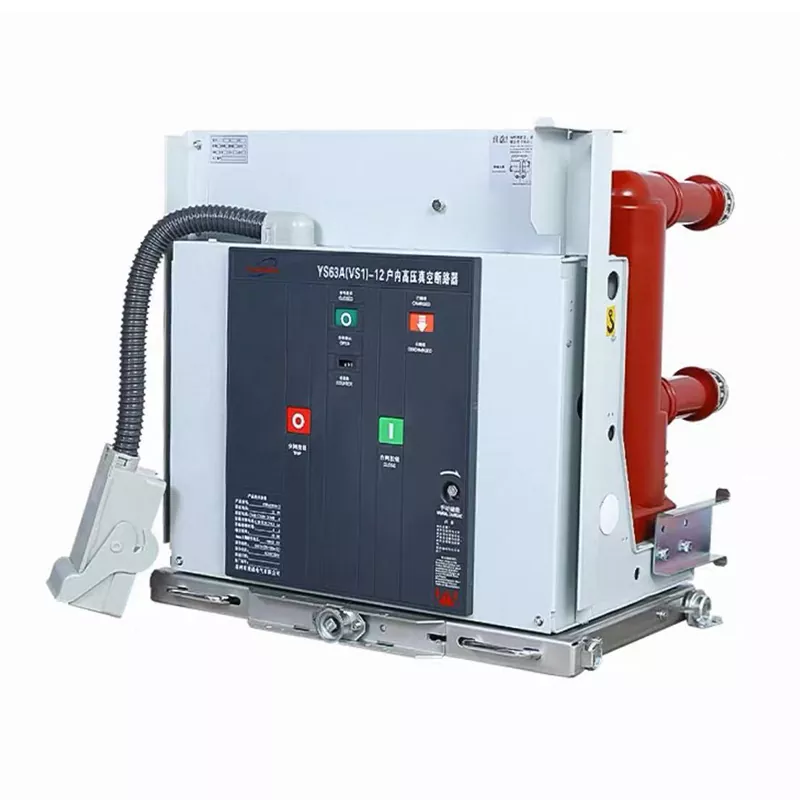

VS1 Vacuümstroomonderbreker

Maakt u zich zorgen dat in geval van kortsluiting op een hoogspanningslijn de stroomonderbreker, vanwege zijn onvoldoende boogdovende vermogen, niet in staat zal zijn de stroom af te sluiten, met als gevolg het doorbranden van de transformator of zelfs een explosie? In een hoogspanningsomgeving van 10 kV is de boogenergie enorm. Traditionele olie-stroomonderbrekers of gewone schakelaars kunnen niet langer voldoen aan de strenge veiligheidseisen van moderne elektriciteitsnetten. De VS1 vacuümstroomonderbreker van Junray Electrical is speciaal ontworpen om dit kernpijnpunt aan te pakken. We gebruiken vacuüm als boogdovend medium en maken gebruik van de extreem hoge isolatiesterkte en het boogdovende vermogen om de boog snel te doven op het nuldoorgangspunt van de stroom. Dit betekent dat, hoe ernstig de kortsluitingsfout op de lijn ook is, deze op betrouwbare wijze de stroomtoevoer kan onderbreken, de uitbreiding van de fout kan voorkomen en uw zorgen over het breekvermogen bij hoge spanning volledig kan wegnemen.

Vacuümboogonderbreking en nauwkeurige bescherming

Het belangrijkste concurrentievermogen van de VS1 vacuümstroomonderbreker ligt in het geavanceerde ontwerp van de boogonderbrekingskamer en het betrouwbare veerbedieningsmechanisme:

Uitstekende onderbrekingscapaciteit: Door gebruik te maken van een speciale vacuümboogonderbrekingskamer heeft de contactor een lage contactweerstand en een korte boogduur. Vergeleken met oudere apparatuur kan het grotere kortsluitstromen onderbreken (tot 40 kA), waardoor het zich perfect aanpast aan de barre omstandigheden van 10 kV-hoogspanningslijnen, waardoor het nog steeds kan "breken en blussen" bij extreme fouten.

Dubbel beveiligingsmechanisme: uitgerust met nauwkeurige beveiligingsfuncties tegen overbelasting en kortsluiting. Wanneer er een afwijking in de lijnstroom wordt gedetecteerd, kan deze, in combinatie met het relaisbeveiligingsapparaat, het circuit automatisch en snel ontkoppelen, waardoor dure hoogspanningsapparatuur zoals transformatoren en kabels effectief worden beschermd en permanente schade als gevolg van overstroom wordt voorkomen.

Gestandaardiseerde compatibiliteit: compact van formaat, kan perfect op het voertuig worden geïnstalleerd, waardoor niet alleen de interne ruimte van de schakelkast wordt bespaard, maar ook onderhoud en reparatie uiterst gemakkelijk worden gemaakt, waarbij bediening mogelijk is door eenvoudig in te drukken of uit te trekken.

Kwaliteitsborging van Junray Electrical

Als professionele fabrikant met diepgaande technische expertise houdt Junray Electrical zich tijdens de productie strikt aan de nationale normen voor VS1-vacuümstroomonderbrekers. Onze fabriek is uitgerust met geavanceerde vacuümgiet- en assemblagelijnen, zodat elke stroomonderbreker aan de industriële normen voldoet.

Deze VS1-vacuümstroomonderbreker beschikt over een zeer betrouwbaar bedieningsmechanisme met veeropslag, met scherpe en nauwkeurige openings- en sluitacties, een lange mechanische levensduur en een extreem laag uitvalpercentage. Elke stroomonderbreker ondergaat strikte foutopsporing bij het inschakelen, netfrequentie-tests, lusweerstandstests en tests van mechanische kenmerken voordat hij de fabriek verlaat, waardoor een stabiele werking bij nominale stromen van 630 A tot 3150 A wordt gegarandeerd, waardoor u langdurige hoogspanningsbeveiliging krijgt.

Technische specificaties

Toepasselijke scenario's:

Industriële stroomdistributie: 10 kV inkomende en uitgaande kasten voor fabrieken, ter bescherming van grote motoren en transformatoren.

Commerciële gebouwen: Hoogspanningsstroomontvangstkasten voor hoge gebouwen en kantoorgebouwen.

Onderstations: kernbeschermingscomponenten van verschillende 10 kV binnenstations.

One-stop-oplossing

Kiezen voor Junray Electrical is niet alleen kiezen voor een leverancier, maar kiezen voor een betrouwbare partner voor hoogspanningsveiligheid. Wij beschikken over een professioneel team van 50 personen, waaronder 5 fulltime offerte engineers, die u snel en nauwkeurig maatwerk kunnen leveren.

We beloven een wereldwijde snelle respons van 7×24 uur te bieden. Als u op zoek bent naar een product dat perfect bij de KYN28-kast past, een sterk breekvermogen heeft en betrouwbaar is, aarzel dan niet langer. Neem onmiddellijk contact met ons op voor gratis technisch advies en offertes, en laat Junray Electrical een veilig, stabiel en efficiënt stroomdistributiesysteem voor u bouwen.

Overzicht van renovatieprojecten

I. Projectsamenvatting

Dit project omvat de upgrade en retrofit van 10 kV-hoogspanningsschakelapparatuur op het 110 kV-substation van een industriepark. De bestaande 10 kV-voedingspanelen waren uitgerust met verouderde, vroege vacuümstroomonderbrekers die al lange tijd in gebruik waren en leden aan veroudering van het mechanische mechanisme. Problemen ter plaatse waren vaak het doorbranden van de spoel, het vastlopen van het mechanisme, het falen van de energieopslag en het niet werken tijdens storingen. Wanneer er kortsluitingsfouten optraden, slaagden de schakelaars er niet in om de fout onmiddellijk op te heffen, waardoor stroomopwaartse beveiligingsapparatuur werd uitgeschakeld (sympathische uitschakeling). Dit resulteerde in wijdverbreide stroomstoringen in het hele gebied, met ernstige gevolgen voor de continue productie van de fabriek en de betrouwbaarheid van de stroomvoorziening van het distributienetwerk. De verouderde schakelaars vertoonden verminderde vlamboogdovende eigenschappen en mechanische eigenschappen die niet aan de normen voldeden, waardoor ze niet voldeden aan de huidige operationele vereisten voor frequent schakelen en snelle foutoplossing in het distributienetwerk.

Om de risico's die verband houden met het niet functioneren van schakelinstallaties, slechte werking en mechanische defecten fundamenteel op te lossen, en om de mogelijkheden voor het oplossen van kortsluitingsfouten te verbeteren, worden alle verouderde schakelaars in het onderstation vervangen door VS1 hoogspannings-vacuümstroomonderbrekers voor binnenshuis. Deze dienen als de belangrijkste beveiligingsschakelaars voor het 10 kV-distributiesysteem, zorgen voor het schakelen van belastingen en voor het snel verhelpen van overbelastings- en kortsluitfouten.

II. Problemen voorafgaand aan de retrofit

Frequente doorbranding van de sluitspoel en vastlopen van het mechanisme: als gevolg van onjuist schakelen van de hulpschakelaar en mechanische limietafwijkingen kon het circuit niet onmiddellijk worden losgekoppeld nadat het sluiten was voltooid. Dit zorgde ervoor dat de spoel bekrachtigd bleef en oververhit raakte, wat leidde tot doorbranden en frequente sluitingsfouten.

Storing in het energieopslagmechanisme en onvermogen om herhaalde handelingen uit te voeren: Veroudering of vastlopen van de microschakelaar voor energieopslag en contacterosie verhinderden automatische energieopslag nadat de sluitveer was losgelaten. Dit beperkte de eenheid tot enkele operaties en voldeed niet aan de hersluitingsvereisten.

Niet functioneren tijdens kortsluitingsfouten, waardoor sympathische uitschakeling werd veroorzaakt: verminderde vlamboogdovende prestaties en onvoldoende openingssnelheden verhinderden een snelle oplossing van fouten tijdens lijnkortsluitingen. Hierdoor kwamen stroomopwaartse schakelaars in werking, waardoor de omvang van de stroomstoring groter werd.

Veroudering en oververhitting van tulpcontacten: Vermoeidheid en uitgloeien van de bewegende contactveren resulteerde in onvoldoende klemkracht. Langdurig gebruik leidde tot een verhoogde contactweerstand, waardoor oververhitting van het contact en het risico van gedeeltelijke ontlading tijdens piekbelastingsperioden ontstond. Hoge O&M-werklast en lage testpercentages: Verouderde schakelapparatuur vertoont mechanische eigenschappen die de grenzen overschrijden en verslechterde isolatie; Jaarlijkse preventieve tests tonen consequent aan dat meerdere parameters niet aan de normen voldoen, waardoor het onmogelijk wordt om verborgen gevaren volledig te elimineren.

III. Apparatuurconfiguratieplan

In overeenstemming met de 10 kV-hoogspanningsdistributienormen en de bedrijfsomstandigheden van het onderstation omvat het project de vervanging van alle units door vaste/uitrijdbare VS1-vacuümstroomonderbrekers. Deze units maken gebruik van vacuümboogdoving en veerbediende mechanismen, die voordelen bieden zoals een hoge bedrijfssnelheid, een lange mechanische levensduur, grondige boogdoving en onderhoudsvrije werking, en dienen als de belangrijkste beschermingsuitrusting voor de 10 kV-distributielijnen.

Specificaties kernapparatuur

Model: VS1/1250A-25kA Vacuümstroomonderbreker met hoog voltage voor binnenshuis

Nominale spanning: 12 kV (geschikt voor 10 kV middenspanningsdistributiesystemen)

Nominale stroom: 1250A (voldoet aan de stroomvereisten voor zware installatiebelastingen)

Kortsluitstroom: 25 kA (in staat om snel ernstige fase-naar-fase- en fase-naar-aarde kortsluitfouten op te heffen)

Vlamblusmedium: Hoogvacuümonderbreker (geen vrije gassen; geen risico op verbranding of explosie)

Bedieningsmechanisme: Geïntegreerd veerenergieopslagmechanisme (stabiele openings-/sluitsnelheden en uitstekende mechanische eigenschappen)

Beveiligingsfuncties: geschikt voor het onderbreken van belastingsstroom, overbelastingsstroom en kortsluitstroom; beschikt over een echt foutbrekend vermogen

Bijbehorende tests: Verificatie na vervanging omvat het testen van mechanische kenmerken, tests van de isolatieweerstand, lusweerstandscontroles en volledige validatie van openings-/sluitingstijden.

IV. Hoogtepunten van constructie en toepassing

Vacuümboogdoving – veilig en zonder gevaar: vertrouwt op een hoogvacuümomgeving voor boogdoving; bevat geen olie of SF6-gas en vormt geen risico op verbranding of explosie. De snelheid waarmee de boog uitdooft is veel groter dan die van oudere schakelaars met een laag oliepeil, waardoor een schone en grondige foutoplossing wordt gegarandeerd.

Stabiel mechanisme – elimineert doorbranden van de spoel: Geoptimaliseerde hulpschakelaarlogica en mechanische begrenzers zorgen ervoor dat het circuit wordt onderbroken zodra de sluiting is voltooid, waardoor het veelvoorkomende probleem van het doorbranden van de spoel, veroorzaakt door langdurige bekrachtiging, volledig wordt opgelost.

Automatische energieopslag – ondersteunt hersluiten: uiterst nauwkeurige microschakelaars voor energieopslag zorgen voor een gevoelige en betrouwbare werking; automatische energieopslag na sluiting voldoet aan de vereisten voor hersluiting van het elektriciteitsnet en scenario's voor frequent gebruik. Uitstekende contactprestaties en regelbare temperatuurstijging: de tulpcontactklemstructuur is geoptimaliseerd om een ​​stabiele contactweerstand te garanderen; er is geen sprake van oververhitting of gedeeltelijke ontlading tijdens langdurig gebruik op volle belasting.

Onderhoudsvrij met een ultralange levensduur: de vacuümonderbreker biedt een stabiele afdichting en minimale mechanische slijtage, waardoor periodieke gasbijvulling of olieverversing niet meer nodig is, waardoor de bedrijfs- en onderhoudskosten aanzienlijk worden verlaagd.

V. Operationele resultaten na retrofitting

Volledige eliminatie van problemen met storingen en slechte werking: de openings- en sluitingshandelingen zijn helder en beslissend, en alle mechanische karakteristieke parameters voldoen aan de normen; er zijn geen problemen met vastlopen van het mechanisme of falen van de energieopslag.

Voorkomen van stroomopwaartse uitschakeling en beperking van de foutomvang: kortsluitfouten worden nauwkeurig en snel verholpen; de lokale schakelaar werkt betrouwbaar zonder stroomopwaartse stroomonderbrekers te activeren, waardoor de betrouwbaarheid van de stroomvoorziening aanzienlijk wordt verbeterd.

Geen oververhitting van apparatuur en stabiele isolatie: de circuitweerstand ligt binnen de limieten en de contactkwaliteit is uitstekend; er treedt het hele jaar door geen oververhitting of abnormaal ontladingsgeluid op tijdens piekbelastingsperioden.

Betrouwbare hersluitingsfunctionaliteit: Automatisch hersluiten herstelt de stroom na tijdelijke fouten, waardoor de uitvalduur voor gebruikers effectief wordt geminimaliseerd.

Succesvol testen en acceptatie: Alle tests, inclusief mechanische eigenschappen, isolatie, spanningsbestendigheid en stroomvoerend vermogen, voldoen aan de normen; de apparatuur heeft met succes de preventieve tests en standaardisatie-acceptatie-inspecties van het energiebedrijf doorstaan.

VI. Samenvatting van de casus

De VS1-vacuümstroomonderbreker dient als kernbeveiligingsschakelaar voor 10 kV-schakelapparatuur en is het primaire apparaat in distributienetwerken dat kortsluitfouten kan onderbreken. Belangrijk onderscheid: Terwijl de FLN36 lastscheidingsschakelaar alleen belastingsstromen kan maken en breken (bij gebrek aan kortsluitonderbrekingsmogelijkheden), kan de VS1 vacuümstroomonderbreker kortsluit-, overbelastings- en belastingsstromen onderbreken, waardoor echte bescherming wordt geboden. Het biedt voordelen zoals vacuümboogdoving, stabiliteit van het mechanisme, onderhoudsvrije werking, lange levensduur en hoge veiligheid en betrouwbaarheid. Het is momenteel het meest gebruikte en gestandaardiseerde hoogspanningsschakelapparaat voor industriële en mijnbouwfaciliteiten, wooncomplexen en onderstations.

Veelgestelde vragen

Vraag: In welke kasttypes kan deze VS1 vacuümvermogenschakelaar worden gebruikt?

Antwoord: Het is voornamelijk ontworpen voor KYN28 AC metaalomsloten schakelapparatuur en kan ook compatibel zijn met XGN2 en andere vaste hoogspanningskasten. De gestandaardiseerde afmetingen en installatiegaten zorgen voor perfecte compatibiliteit met reguliere kasttypes.

Vraag: Heeft de vacuümonderbreker onderhoud nodig?

Antwoord: De vacuümonderbreker is onderhoudsvrij. Het is verzegeld in een isolerende cilinder en wordt niet beïnvloed door stof of vocht van buitenaf. Er zijn alleen regelmatige controles van mechanische kenmerken en lusweerstandstests nodig, waardoor de onderhoudswerklast aanzienlijk wordt verminderd.

Vraag: Is het mogelijk om de nominale stroom en het uitschakelvermogen aan te passen?

Antwoord: Ja, dat is mogelijk. We kunnen verschillende stroomniveaus aanpassen, zoals 630A, 1250A, 1600A, 2000A, 2500A, 3150A, en verschillende uitschakelvermogens zoals 20kA, 25kA, 31,5kA, 40kA volgens uw projectvereisten, om een ​​nauwkeurige match met uw systeemparameters te garanderen.
