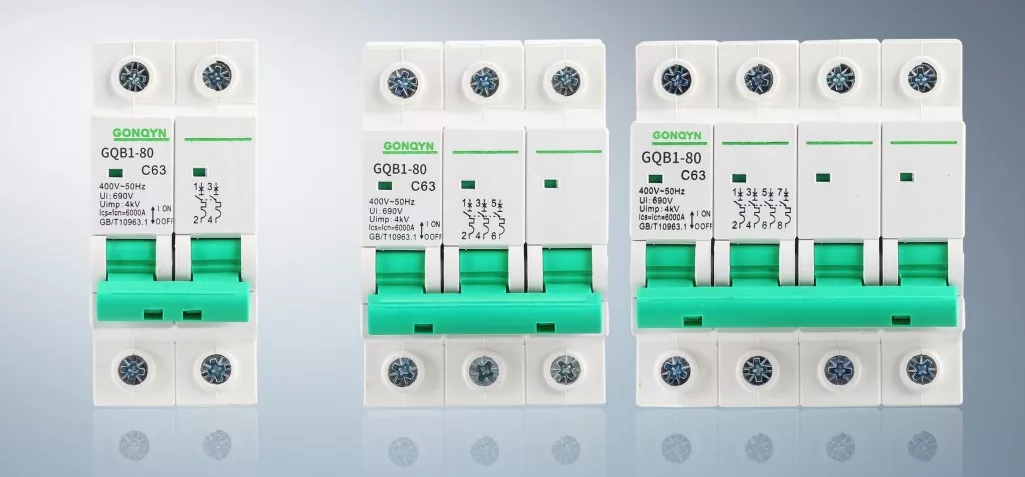

Miniatuur stroomonderbreker

Maak jij nog gebruik van de ouderwetse messenschakelaar? Wanneer een circuit kortsluit of overbelast raakt, kan het niet automatisch worden losgekoppeld en kan het alleen maar hulpeloos toekijken hoe de draden heet worden, de isolatie smelt en zelfs brand veroorzaakt. Aan de uiteinden van huizen, kantoren of fabrieken vormt deze ‘onbeschermde’ toestand een enorm veiligheidsrisico.

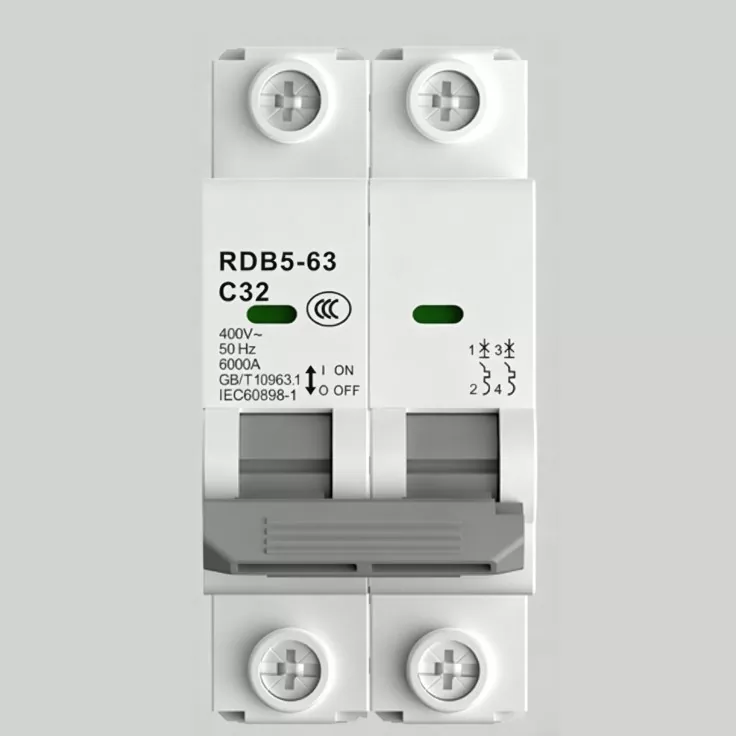

De miniatuurstroomonderbreker van Junray Electrical is speciaal ontworpen om dit probleem aan te pakken. Het vervangt de traditionele messchakelaar en fungeert als de "slimme schildwacht" van het circuit. Zodra hij een abnormale stroom detecteert (zoals overbelasting of kortsluiting), schakelt hij binnen extreem korte tijd automatisch uit, waardoor de stroomtoevoer wordt afgesloten. Dit beschermt niet alleen dure elektrische apparatuur, maar voorkomt ook doorbranden van circuits en ongelukken met elektrische schokken, waardoor een solide verdedigingslinie wordt opgebouwd voor de veiligheid van u en uw gezin.

Nauwkeurige bescherming en ultracompact ontwerp

Het belangrijkste concurrentievermogen van miniatuurstroomonderbrekers ligt in de precieze uitschakeleigenschappen en het modulaire ontwerp:

Dubbel beveiligingsmechanisme: ingebouwde componenten voor thermische uitschakeling en magnetische uitschakeling. De thermische uitschakeling is verantwoordelijk voor het omgaan met langdurige overbelasting om oververhitting van de lijn te voorkomen; de magnetische uitschakeling is verantwoordelijk voor het omgaan met onmiddellijke kortsluitingen en het snel afsnijden van de fout. De combinatie van beide zorgt voor uitgebreide lijnveiligheid.

Ultracompact, ruimtebesparend: speciaal ontworpen voor eindstroomverdeling en zeer klein van formaat. Het kan eenvoudig worden geïnstalleerd in standaard PZ30-verdeelkasten en neemt zeer weinig ruimte in beslag, waardoor u meer circuits in de beperkte verdeelkast kunt plaatsen en het probleem van overvolle ruimte perfect kunt oplossen.

Zeer kosteneffectief: Vergeleken met dure stroomonderbrekers met kunststof behuizing is de prijs van de kleine stroomonderbreker zeer voordelig. Voor terminallijnbeveiliging biedt het precies de juiste prestaties, waardoor u veiligheidsbescherming van industriële kwaliteit kunt verkrijgen zonder veel geld uit te geven, waardoor de projectkosten aanzienlijk worden verlaagd.

Kwaliteitsborging van Junray Electrical

Als professionele fabrikant met diepgaande technische expertise houdt Junray Electrical zich bij de productie strikt aan de nationale normen voor kleine stroomonderbrekers. Onze fabriek is uitgerust met geavanceerde geautomatiseerde assemblagelijnen en testlaboratoria, zodat elk product strenge tests kan doorstaan.

Deze miniatuurstroomonderbreker beschikt over een betrouwbaar bedieningsmechanisme, met duidelijke openings- en sluitingssensaties. Het heeft een extreem laag uitvalpercentage. Elke stroomonderbreker ondergaat strikte foutopsporing bij het inschakelen, openings- en sluittests en tests van beschermingskenmerken voordat hij de fabriek verlaat, waardoor de stabiliteit en betrouwbaarheid ervan wordt gegarandeerd, zelfs onder een uitschakelvermogen van 6 kA tot 10 kA. Of het nu gaat om veelvuldig gebruik of plotselinge storingen, hij kan deze rustig afhandelen en u een blijvende veiligheidsgarantie bieden.

Technische specificaties

Toepasselijke scenario's

Stroomverdeling in huishoudens: bescherming voor verlichting en stopcontactcircuits om te voorkomen dat huishoudelijke apparaten oververhit raken.

Kantoor / Gemeenschap: Circuits voor airconditioners en kantoorapparatuur om de dagelijkse elektriciteitsvoorziening te garanderen.

Fabrieksterminals: bescherming voor kleine apparatuur en besturingscircuits om de productie te stabiliseren.

Casestudy renovatie

I. Projectoverzicht

Dit project omvat de upgrade en renovatie van de elektrische veiligheid van wooneenheden en winkels op straatniveau in een ouder wooncomplex. De reikwijdte omvat stroomdistributiesystemen voor terminals, waaronder de distributie van residentiële diensten, gemeenschappelijke gangverlichting, winkelcontactdooscircuits, airconditioningstroomcircuits en noodverlichtingscircuits. De bestaande eindschakelaars waren sterk afhankelijk van verouderde messchakelaars en ondermaatse, generieke miniatuurstroomonderbrekers (MCB's). Problemen waren onder meer de lukrake modelselectie, niet-overeenkomende uitschakelcurves, het niet uitschakelen tijdens overbelasting of kortsluiting, veelvuldig hinderlijk struikelen en brandgevaar veroorzaakt door defecte bedrading. Ongeautoriseerde wijzigingen in de bedrading en overmatige belastingen waren gebruikelijk; Tijdens het piekgebruik in de zomer deden zich regelmatig incidenten voor zoals oververhitting van draden, verzachte isolatie en stopcontactbranden, wat ernstige risico's op elektrische schokken en elektrische branden met zich meebracht en niet voldeed aan de elektrische veiligheidsnormen voor civiele gebouwen.

Om de bescherming van terminaldistributies te standaardiseren, elektrische brandgevaren te elimineren en de veiligheid van de gebruiker te garanderen, werden alle bestaande eenheden vervangen door conforme, standaard miniatuurstroomonderbrekers (MCB's). Nauwkeurige selectie op basis van specifieke circuittypes (verlichting, stopcontacten en stroom) werd geïmplementeerd om nauwkeurige bescherming tegen overbelasting en kortsluiting te garanderen, waardoor het veiligheidssysteem voor de stroomdistributie van de terminal volledig werd gestandaardiseerd.

II. Problemen vóór de renovatie

Falen van generieke schakelaars en frequente weigering om uit te schakelen: ondermaatse, verouderde stroomonderbrekers voldeden niet aan de prestatienormen voor magnetische en thermische uitschakeling; ze struikelden niet tijdens kortsluiting of ernstige overbelasting, wat direct leidde tot doorgebrande bedrading en brand.

Willekeurige selectie en gebrek aan circuitscheiding: verlichting, stopcontacten en airconditioners deelden dezelfde schakelaar zonder afzonderlijke bescherming; een fout in een enkel circuit veroorzaakte een totale stroomstoring voor de hele unit, waardoor het oplossen van problemen moeilijk werd.

Niet-overeenkomende uitschakelcurven en frequente overlastige uitschakelingen: standaard "Type B"-curven werden gebruikt voor vermogensbelastingen; De startstromen van de motoren veroorzaakten regelmatig hinderlijke uitschakelingen, waardoor het normale stroomverbruik werd verstoord.

Veroudering van schakelaars, oververhitting en slecht contact: Geoxideerde contacten en losse verbindingen in oude schakelaars veroorzaakten overmatige temperatuurstijging tijdens langdurig gebruik op volle belasting, wat resulteerde in carbonisatie van de behuizing van de verdeelkast en sterke geuren.

Gebrek aan graduele bescherming en lage veiligheidsniveaus: het ontbreken van nauwkeurige MCB-bescherming aan de terminal betekende dat fouten een directe impact hadden op stroomopwaartse schakelaars, waardoor gemakkelijk "sympathische tripping" (uitschakeling van stroomopwaartse onderbrekers) en grootschalige stroomuitval ontstond.

III. Apparatuurconfiguratieplan

In overeenstemming met de normen voor eindstroomverdeling en de specifieke belastingskarakteristieken van verlichting, stopcontacten en stroomapparatuur, maakt dit project gebruik van gestandaardiseerde miniatuurstroomonderbrekers (MCB's). Deze zijn nauwkeurig afgestemd op de uitschakelcurves van het B- en C-type om verfijnde, gelaagde bescherming op terminalniveau te bereiken.

Specificaties kernapparatuur

Apparaattype: Miniatuur stroomonderbreker (MCB) – Standaard voor residentiële en commerciële toepassingen

Nominale spanning: AC 220V/380V; compatibel met alle laagspanningsterminalcircuits

Stroomwaarden: nauwkeurig geconfigureerde opties (10A, 16A, 20A, 25A, 32A, 63A)

Uitschakelcurven: Type B (verlichting/ohmse belastingen); Type C (stopcontacten, airconditioners en inductieve stroombelastingen)

Beveiligingsmechanisme: structuur met dubbele bescherming met thermische uitschakeling voor overbelasting en elektromagnetische uitschakeling voor kortsluitbeveiliging

Structurele kenmerken: Compact formaat, modulaire DIN-railmontage, gevoelige breekprestaties en vlamvertragende behuizing

Circuitconfiguratie: Afzonderlijke circuits voor verlichting, algemene stopcontacten, airconditioners en krachtige apparatuur

Niveaupositionering: terminalbescherming in de laatste fase om doorbranden van bedrading en apparatuur aan het einde van de lijn, evenals elektrische branden te voorkomen

IV. Hoogtepunten van constructie en toepassing

Nauwkeurige circuitbeveiliging en foutisolatie: Onafhankelijke circuitbeveiliging voor verlichting, stopcontacten en stroomapparatuur zorgt ervoor dat een fout in één circuit alleen die specifieke onderbreker uitschakelt zonder de stroomvoorziening naar de rest van het pand te beïnvloeden, waardoor probleemoplossing en onderhoud eenvoudig worden.

Op de belasting afgestemde curven voorkomen hinderlijk uitschakelen en uitvallen: Type B-onderbrekers voor verlichting bieden een hoge interferentieweerstand, terwijl Type C-onderbrekers voor stroombelastingen bestand zijn tegen opstartpieken; dit lost op effectieve wijze veelvoorkomende problemen op, zoals veelvuldig hinderlijk uitschakelen of het niet uitschakelen tijdens storingen.

Dubbel uitschakelmechanisme voor gevoelige, betrouwbare bescherming: Thermische uitschakeling biedt vertraagde bescherming tegen lichte overbelasting, terwijl elektromagnetische uitschakeling onmiddellijke bescherming biedt tegen plotselinge kortsluiting, waardoor verschillende foutscenario's effectief kunnen worden afgehandeld.

Vlamvertragend en explosiebestendig voor hoge veiligheid: Hoogwaardige vlamvertragende behuizing en interne boogdovende roosters voorkomen vlammen of explosies tijdens kortsluitfouten, waardoor het risico op brand in de verdeelkast wordt geëlimineerd.

Modulaire installatie voor eenvoudige O&M: Het standaard DIN-railontwerp zorgt voor een nette lay-out en duidelijke labels, waardoor toekomstig onderhoud, systeemuitbreiding en vervanging van componenten uiterst gemakkelijk wordt. V. Operationele resultaten na retrofitting

Volledige eliminatie van elektrische brandgevaren: Nauwkeurig uitschakelen als reactie op overbelasting en kortsluiting voorkomt oververhitting, doorbranden van isolatie en stopcontactbranden.

Aanzienlijk verbeterde stroomstabiliteit: geoptimaliseerde belastingafstemming zorgt ervoor dat er geen hinderlijke uitschakelingen, oververhitting van schakelaars of vonken ontstaan ​​door losse verbindingen.

Nauwkeurige foutisolatie: fouten in een enkel circuit veroorzaken alleen een stroomonderbreking voor dat circuit, waardoor een ononderbroken stroomtoevoer naar anderen wordt gegarandeerd en de gebruikerservaring aanzienlijk wordt verbeterd.

Gestandaardiseerde eindstroomverdeling: Duidelijke hiërarchische bescherming (upstream/downstream) voorkomt niet-selectief trippen of uitvallen, en voldoet volledig aan de laagspanningsbeschermingsnormen.

Succesvolle acceptatie van elektrische veiligheid: Rationele circuitsegmentatie, geschikte apparatuurselectie en gevoelige beschermingsmechanismen zorgden voor de succesvolle voltooiing van de upgrade van het elektrische systeem voor het oudere wooncomplex.

VI. Samenvatting van de casus

Miniatuur stroomonderbrekers (MCB's) zijn de meest kritische, meest gebruikte en fundamentele beveiligingsapparaten aan het uiteinde van laagspanningsstroomdistributiesystemen. Ze zijn speciaal ontworpen om verlichting, stopcontacten en kleine stroomcircuits in residentiële, commerciële en industriële omgevingen te beschermen. Vergelijkend onderscheid: MCB (terminalbeveiliging) → MCCB (aftakbeveiliging) → ACB (hoofdinkomende lijnbeveiliging). Met hun compacte formaat, gevoelige respons en gedetailleerde circuitcontrole dienen MCB's als de laatste verdedigingslinie bij het voorkomen van elektrische branden op terminalniveau en het waarborgen van de persoonlijke veiligheid; ze vormen een essentieel standaardonderdeel in alle civiele en industriële energiedistributieprojecten.

Waarom kiezen voor Junray Elektro?

Kiezen voor Junray Electrical betekent niet alleen maar kiezen voor een leverancier; het is kiezen voor een betrouwbare veiligheidspartner. Wij beschikken over een professioneel team van 50 personen, waaronder 5 fulltime offerte engineers, die u snel en nauwkeurig maatwerk kunnen leveren.

We beloven dat we 7×24 uur een wereldwijde snelle reactie zullen bieden. Als u op zoek bent naar een miniatuurstroomonderbreker die terminallijnen kan beschermen en aan de veiligheidsnormen kan voldoen, aarzel dan niet langer. Neem onmiddellijk contact met ons op voor gratis technisch advies en offertes, en laat Junray Electrical een veilig, stabiel en efficiënt stroomdistributiesysteem voor u bouwen.

Veelgestelde vragen

Vraag: Wat zijn de verschillen tussen automatische stroomonderbrekers en stroomonderbrekers met plastic behuizing?

Antwoord: De belangrijkste verschillen liggen in omvang en toepassingsscenario’s. De leidingbeveiligingsschakelaar is kleiner van formaat en geschikt voor installatie op de verdeelkastrails. Het wordt voornamelijk gebruikt voor het beschermen van eindlijnen (zoals huishoudelijke verlichting en stopcontacten) en is goedkoper in prijs. Terwijl de stroomonderbreker met plastic behuizing groter is en voornamelijk wordt gebruikt voor het beschermen van hoofdlijnen. Voor terminalbeveiliging is het gebruik van een automatische stroomonderbreker de meest economische en redelijke keuze.

Vraag: Kan deze stroomonderbreker worden aangepast?

Antwoord: Ja, dat kan. We kunnen de nominale stroom (6A - 63A), het uitschakelvermogen (6kA - 10kA) en het poolnummer (1P - 4P) aanpassen aan uw specifieke vereisten, om perfect te voldoen aan uw behoeften op het gebied van eindlijnbescherming.

Vraag: Is het installeren van deze stroomonderbreker ingewikkeld?

Antwoord: Wij hanteren een gestandaardiseerd railinstallatieontwerp. Steek hem gewoon in de standaardrail van de verdeelkast en verbind de inkomende en uitgaande lijnen. Er zijn geen ingewikkelde gereedschappen nodig, wat de bouwtijd aanzienlijk verkort.
